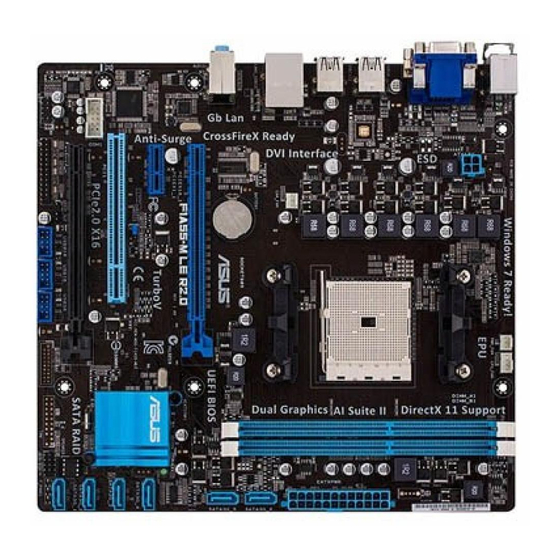

Asus F1A55-M LE R2.0 User Manual

F1a55-m le r2.0 user's manual
Hide thumbs Also See for F1A55-M LE R2.0:
Table of Contents

Advertisement

Quick Links

Download this manual
F1A55-M LE R2.0

Advertisement

Table of Contents
loading

Related Manuals for Asus F1A55-M LE R2.0

Summary of Contents for Asus F1A55-M LE R2.0

  • Page 1 F1A55-M LE R2.0...
  • Page 2 Software licenses. If however you encounter any problems in obtaining the full corresponding source code we would be much obliged if you give us a notification to the email address gpl@asus.com, stating the product and describing the problem (please DO NOT send large attachments such as source code...

  • Page 3: Table Of Contents

    もく じ 安全上のご注意 ........................vi F1A55-M LE R2.0 仕様一覧 .....................ix パッケージの内容 ......................xii Chapter 1: 製品の概要 独自機能 ......................1-1 1.1.1 製品の特長 ......................1-1 1.1.2 ASUS Hybrid DIGI+ VRM ................1-1 1.1.3 その他の機能 .....................1-2 始める前に...................... 1-4 マザーボードの概要 ..................1-5 1.3.1 設置方向 ......................1-5 1.3.2 ネジ穴 ........................1-5 1.3.3...
  • Page 4 Chapter2 UEFI BIOS設定 UEFI BIOSの管理と設定 .................. 2-1 2.1.1 ASUS Update .....................2-1 2.1.2 ASUS EZ Flash 2 Utility ..................2-2 2.1.3 ASUS CrashFree BIOS 3 ..................2-3 2.1.4 ASUS BIOS Updater ..................2-4 UEFI BIOS Utility ................... 2-7 メインメニュー ....................2-11 2.3.1 System Language [English] ..............2-11 2.3.2...
  • Page 5 2.7.6 UEFI Legacy Boot ..................2-26 2.7.7 PCI ROM Priority ....................2-26 2.7.8 Boot Override ....................2-26 ツールメニュー ....................2-27 2.8.1 ASUS EZ Flash 2 Utility ................2-27 2.8.2 ASUS O.C. Profile ...................2-27 2.8.3 ASUS SPD Information ................2-27 終了メニュー ....................2-28 Chapter3 付録 ご注意...

  • Page 6: 安全上のご注意

    ･ 本製品を修理する場合は、 販売代理店などに依頼してください。 回収とリサイクルについて 使用済みのコンピューター、 ノートパソコン等の電子機器には、 環境に悪影響を与える有害物質 が含まれており、 通常のゴミとして廃棄することはできません。 リサイクルによって、 使用済みの製 品に使用されている金属部品、 プラスチック部品、 各コンポーネントは粉砕され新しい製品に再 使用されます。 また、 その他のコンポーネントや部品、 物質も正しく処分 ・ 処理されることで、 有害 物質の拡散の防止となり、 環境を保護することに繋がります。 ASUSは各国の環境法等を満たし、 またリサイクル従事者の作業の安全を図るよう、 環境保護に関する厳しい基準を設定しております。 ASUSのリサイクルに対する姿勢は、 多方面に おいて環境保護に大きく貢献しています。 本機は電気製品または電子装置であり、 地域のゴミと一緒に捨てられません。 また、 本機の コンポーネントはリサイクル性を考慮した設計を採用しております。 なお、 廃棄の際は地域の 条例等の指示に従ってください。 本機に装着されているボタン型電池には水銀が含まれています。 通常ゴミとして廃棄しないで ください。...
  • Page 7 トの取り付けに必要なハードウェアのセッ トアップ手順及びスイッチ、 コネクタ ーの説明。 • Chapter 2 ： UEFI BIOS 設定 UEFI BIOS Utilityでのシステム設定の変更方法と UEFI BIOSパラメータの詳細。 • Chapter 3: 付録 製品の規格や海外の法令についての説明。 詳細情報 本書に記載できなかった最新の情報は以下で入手することができます。 また、 UEFI BIOSや添付ソ フトウェアの最新版があります。 必要に応じてご利用ください。 ASUSオフ ィシャルサイ ト（http://www.asus.co.jp/） 各国や地域に対応したサイトを設け、 ASUSのハードウェア･ソフトウェア製品に関 する最新情報が満載です。 追加ドキュメント パッケージ内容によっては、 追加のドキュメントが同梱されている場合があります。 注意事項や購入店･販売店などが追加した最新情報などです。 これらは、 本書が サポートする範囲には含まれていません。...
  • Page 8 このマニュアルの表記について 本製品を正しくお取り扱い頂くために以下の表記を参考にしてください。 危険/警告 ： 本製品を取り扱う上で、 人体への危険を避けるための情報です。 注意 ： 本製品を取り扱う上で、 コンポーネントへの損害を避けるための情報です。 重要 ： 作業を完了させるために、 従わなければならない指示です。 注記 ： 本製品を取り扱う上でのヒントと追加情報です。 表記 太字 選択するメニューや項目を表示します。 斜字 文字やフレーズを強調する時に使います。 <Key> < > で囲った文字は、 キーボードのキーです。 例 ： <Enter>→Enter もしくはリターンキーを押してください。 <Key1+Key2+Key3> 一度に２つ以上のキーを押す必要がある場合は(+)を使って示し ています。 例 ： <Ctrl+Alt+Del> viii...

  • Page 9: F1A55-M Le R2.0 仕様一覧

    F1A55-M LE R2.0 仕様一覧 Socket FM1:AMD® A/E2 シリーズAPU （最大4コア） - AMD Radeon™ HD 6000シリーズグラフィックス ® - DirectX 11 サポート ® - AMD Turbo Core Technology 2.0 サポート ® • AMD® Turbo Core 2.0 Technology のサポートは、 APUのタイプにより異なります。 • 詳細はASUSオフ ィシャルサイ トのサポートリストをご参照ください。...
  • Page 10 ASUS 独自機能 特徴 - Network iControl - AI Suite II - AI Charger - Anti-Surge - ASUS UEFI BIOS EZ Mode ASUS静音サーマルソリ ューション - ASUSファンレス設計 - ASUS Fan Xpert ASUS EZ DIY - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS My Logo 2 ASUS 独自...
  • Page 11 F1A55-M LE R2.0 仕様一覧 UEFI BIOS機能 64Mb Flash ROM、 UEFI BIOS、 PnP、 DMI 2.0、 WfM 2.0、 ACPI 2.0a、 SM BIOS 2.6 サポートOS ドライバー各種 ASUS PC Probe II マニュアル各種 アンチウイルスソフトウェア （OEM版） フォームファクター MicroATXフォームファクター ： 24.4cm×22.9cm （9.6インチ×9.0インチ） 製品は性能 ・ 機能向上のために、 仕様およびデザインを予告なく変更する場合があります。...

  • Page 12: パッケージの内容

    パッケージの内容 製品パッケージに以下のものが揃っていることを確認してください。 F1A55-M LE R2.0 マザーボード SATA 3Gb/sケーブル×2 ASUS F1A55-M LE R2.0 I/Oシールド ユーザーマニュアル サポートDVD • 万一、 付属品が足りない場合や破損していた場合は、 すぐにご購入元にお申し出ください。 • 本マニュアルで使用されているイラストや画面は実際とは異なる場合があります。 予めご 了承ください。...

  • Page 13: 独自機能

    され、 AMD® A55 FCH チップセッ トを搭載したマザーボードにおいてAPU電圧やVRM動作周波数 を調整することを可能にします。 電源周りを細かく調整可能にすることで、 より柔軟なシステムチュ ーニングを行うことができるようになります。 Hybrid DIGI+ VRMでマルチタスク性能を向上させ、 ゲームやマルチメディアなど様々なアプリケーションに対応するオールラウンド ・ プラッ トフォー ムを構築することも可能です。 * Hybrid DIGI+ VRMの各機能はSocket FM1互換APUでも利用可能です。 ASUS独自の電力管理専用チップEPU （Energy Processing Unit） によって、 世界初のPCのリアル タイム省電力機能を有効にすることができます。 現在のPCの負荷状態を検出し、 自動で効率よく 電力消費を抑えることにより、 システム全体のエネルギー効率を最適化します。 また、 この機能は 適切な電源管理を行うことでファンのノイズを軽減し、 コンポーネントの寿命を延ばします。 ASUS F1A55-M LE R2.0...

  • Page 14: その他の機能

    - F12ファンクションキーを押すことによってUEFI BIOS画面のスクリー ンショッ トを撮影し、 オンボード USBポートに接続したUSBメモリーに保存することができます。 設定情報の共有やトラブルシューティ ングにご活用いただけます。 - F3ファンクションキーを押すことによって、 ショートカッ ト メニューを表示し頻繁にアクセスする項目に 直接移動することができます。 - ASUS DRAM SPD （Serial Presence Detect） は、 迅速且つ簡単にDRAMの状況をチェックする機能で す。 問題のあるメモリーを検知し、 メモリーによるPOST問題を素早く解決に導きます。 ASUS TurboV ASUS Turbo Vは、 OSのシャットダウンや再起動をせずにどなたでも簡単にオーバークロックができ る、 ユーザー フレンドリーなインター フェースのユーティリティです。 ASUS OC Profiles を設定すること...
  • Page 15 ASUS Anti-Surge Protection 電源ユニッ トの入力電圧切り替え時など、 電圧変動時に発生しやすい異常電圧からマザーボード や高価なデバイスを保護します。 AI Suite II ASUS AI Suite II は使いやすいユーザーインターフェースにより、 オーバークロックや電源管理、 フ ァンスピードの調節、 電圧と温度センサーの表示、 ステータスの読み込みを行うASUS独自の各種 ユーティリティの操作が簡単に行えます。 また、 このユーティリティ一つで各種操作が行えますの で、 複数のユーティリティを起動する煩わしさを解消します。 Fan Xpert ASUS Fan Xpert は、 システムの負荷と環境温度に応じて、 効果的にCPUファンとケースファンのス ピードを調節することができます。 予め準備されたプロファイルから設定を選択することにより、 フ ァン速度を臨機応変にコントロールすることもできます。 ASUS EZ Flash 2 ASUS EZ-Flash 2はフロッピーの起動ディスクやOSベースのユーティリティを使用せずにUEFI...

  • Page 16: 始める前に

    パーツの取り付け、 取り外しを行う前に、 ATX電源ユニットのスイッチをOFF の位置にし、 電源コードが電源から抜かれていることを確認してください。 電力が供給された状態で の作業は、 感電、 故障の原因となります。 スタンバイ電源LED 本製品にはスタンバイ電源LEDが搭載されており、 電力が供給されている間は緑のLEDが点灯 します （スリープモード、 ソフトオフモードも含む） 。 マザーボードに各パーツの取り付け ・ 取り外 しを行う際は、 システムをOFFにし、 電源ケーブルを抜いてください。 下のイラストは、 オンボード LEDの場所を示しています。 SB_PWR F1A55-M LE R2.0 Standby Power Powered Off F1A55-M LE R2.0 Onboard LED Chapter 1: 製品の概要...

  • Page 17: マザーボードの概要

    マザーボードの概要 システム構築の際は、 ご使用されるケースの仕様をご確認の上、 本製品がご使用されるケースに 対応していることをご確認ください。 マザーボードの取り付けや取り外しを行う前に、 必ず電源コードをコンセントから抜き、 全ての 接続コードを外した状態で行ってください。 電源コードを接続したまま作業を行うと、 ケガや マザーボード、 コンポーネントの故障の原因となるおそれがあります。 1.3.1 設置方向 マザーボードが正しい向きでケースに取り付けられているかを確認してください。 下の図のように外部ポートをケースの背面部分に合わせます。 1.3.2 ネジ穴 ネジ穴は6カ所あります。 ネジ穴の位置を合せてマザーボードをケースに固定します。 ネジをきつく締めすぎないでください。 マザーボードの破損の原因となります。 この面をケースの 背面に合わせます。 F1A55-M LE R2.0 ASUS F1A55-M LE R2.0...

  • Page 18: マザーボードのレイアウト

    1.3.3 マザーボードのレイアウ ト 22.9cm(9.0in) PWR_FAN KBMS CPU_FAN ATX12V USB34 USB3_12 CHA_FAN LAN1_USB12 SATA6G_6 Lithium Cell CMOS Power AUDIO SATA6G_5 PCIEX16_1 F1A55-M LE R2.0 8111E SB_PWR PCIEX1_1 ® CLRTC Super SATA6G_4 PCI1 COM1 SATA6G_3 SATA6G_2 PCIEX16_2 64Mb ALC887 BIOS SPDIF_OUT USB910 USB78...

  • Page 19: レイアウトの内容

    10. USB 2.0 コネクター(10-1 ピン USB56, USB78, USB910) 1-32 11. デジタルオーデ ィオコネク ター(4-1 ピン SPDIF_OUT) 1-31 12. LPT コネクター (26-1 ピン LPT) 1-30 13. フロントパネルオーディオコネクター (10-1 ピン AAFP) 1-31 14. シリアルポー トコネク ター (10-1 ピン COM1) 1-29 ASUS F1A55-M LE R2.0...

  • Page 20: Apu

    本製品には、 AMD® A/E2 シリー ズAPU 用に設計されたSocket FM1 が搭載されています。 F1A55-M LE R2.0 F1A55-M LE R2.0 CPU socket FM1 1.4.1 APUを取り付ける Socket FM1に対応するAPUをご使用ください。 APUは取り付ける向きが決まっています。 無理に はめ込もうとしないでください。 破損の原因となります。 　　　　　 Chapter 1: 製品の概要...

  • Page 21: Cpuクーラーを取り付ける

    1.4.2 CPUクーラーを取り付ける CPUクーラーを取り付ける前に、 必ず CPUにサーマルグリス （シリコングリ ス） を塗布してください。 CPUクーラー によってはサーマルグリスや熱伝導 体シートなどが購入時から貼付され ています。 CPUクーラー （ヒートシンクとファン） の取り付け手順 ASUS F1A55-M LE R2.0...
  • Page 22 CPUクーラーの取り外し手順 Chapter 1: 製品の概要 1-10...

  • Page 23: システムメモリー

    DDR3メモリーはDDR2メモリーと同様の大きさですが、 DDR2メモリースロッ トに誤って取り付 けることを防ぐため、 ノッチの位置は異なります。 DDR3メモリーは電力消費を抑えて性能を向 上させます。 次の図は、 スロッ トの場所を示しています。 チャンネル スロッ ト Channel A DIMM_A1 Channel B DIMM_B1 F1A55-M LE R2.0 F1A55-M LE R2.0 240-pin DDR3 DIMM sockets F1A55-M LE R2.0 240ピン DDR3 DIMM Slots ASUS F1A55-M LE R2.0 1-11...

  • Page 24: メモリー構成

    1.5.2 メモリー構成 1GB、 2GB、 4GB、 8GB 、 16GB のNon-ECC Unbufferd DDR3メモリーをメモリースロットに取り付 けることができます。 • 容量の異なるメモリーを Channel A と Channel Bに取り付けることができます。 異なる 容量のメモリーをデュアルチャンネル構成で取り付けた場合、 アクセス領域はメモリー 容量の合計値が小さい方のチャンネルに合わせて割り当てられ、 容量の大きなメモリー の超過分に関してはシングルチャンネル用に割り当てられます。 • 同じCASレイテンシを持つメモリーを取り付けてください。 またメモリーは同じベンダーの 同じ製造週のものを取り付けることをお勧めします。 • 1.65Vを超過する電圧の必要なメモリーを取り付けるとCPUが損傷することがあります。 1.65V未満の電圧を必要とするメモリーを取り付けることをお勧めします。 • メモリーの割り当てに関する制限により、 32bit Windows® OSでは４GB以上のシステム メモリーを取り付けても、 OSが実際に利用可能な物理メモリーは4GB未満となります。 メモリーリソースを効果的にご使用いただくため、 次のいずれかのメモリー構成をお勧め します。...
  • Page 25 F1A55-M LE R2.0 Series マザーボード QVL （ メモリー推奨ベンダーリスト） • SS - シングルサイド / DS - ダブルサイド メモリーサポート ： • 1枚 ： 1組のシングルチャンネルメモリー構成として１枚のメモリーを任意のスロッ ト に取り付けることが可能です。 • 2枚 ： 1組のデュアルチャンネルメモリー構成として２枚のメモリーを両方のスロッ ト に取り付けることが可能です。 （http ： //www.asus.co.jp） • 最新のQVLはASUSオフィシャルサイトでご確認ください。 F1A55-M LE R2.0 Series マザーボード QVL （ メモリー推奨ベンダーリスト）...
  • Page 26 DDR3-1866 MHz ベンダー パーツNo. サイズ SS/DS チップ チップ タイミング 電圧 メモリースロッ ト ブランド サポート （オプション） 1枚 2枚 CORSAIR CMT4GX3M2A 9-9-9-24 1.65V • • 1866C9(XMP) (2 x 2GB) CORSAIR CMT6GX3MA 9-9-9-24 1.65V • • 1866C9(XMP) (3 x 2GB) CORSAIR CMZ8GX3M2A 9-10-9-27 1.50V •...
  • Page 27 (2 x 2GB) 1.35V KINGSTON KHX1600C9D3X2K2/ 9-9-9-27 1.65V • • 4GX(XMP) (2 x 2GB) KINGSTON KHX1600C9D3T1K3/ 6GB ( 3x 1.65V • • 6GX(XMP) 2GB ) KINGSTON KHX1600C9D3K3/ 6GB(3 x 1.65V • • 6GX(XMP) 2GB) （次項へ） ASUS F1A55-M LE R2.0 1-15...
  • Page 28 DDR3-1600 MHz ベンダー パーツNo. サイズ SS/DS チップ チップ タイミング 電圧 メモリースロッ ト ブランド サポート （オプション） 1枚 2枚 KINGSTON KHX1600C9D3 6GB( 9-9-9-27 1.65V • • T1BK3/6GX(XMP) 3 x 2GB) KINGSTON KHX1600C9D3K2/ 9-9-9-27 1.65V • • 8GX(XMP) (2 x 4GB) OCZ3G1600LV3GK 8-8-8-24 1.65V •...
  • Page 29 1.35V • • TFR8A-H9 TFRH9A (low voltage) Hynix HMT325U6 Hynix H5TQ2G83 • • BFR8C-H9 BFRH9C Hynix HMT125U6 Hynix H5TC1G83 1.35V • • TFR8A-H9 TFRH9A (low voltage) Hynix HMT351U6 Hynix H5TQ2G83 • • BFR8C-H9 BFRH9C （次項へ） ASUS F1A55-M LE R2.0 1-17...
  • Page 30 DDR3-1333 MHz ベンダー パーツNo. サイズ SS/DS チップ チップNO. タイミング 電圧 メモリースロッ ト ブランド サポート （オプション） 1枚 2枚 Kingmax FLFD45F-B8 Kingmax KKB8FNWB • • KL9 NAES FGNX-27A Kingmax FLFE85F-C8 Kingmax KFC8FMFX • • KF9 CAES F-DXX-15A KINGMAX FLFE85F-C8 KINGMAX KFC8FNLX • •...
  • Page 31 1.5V • • D3N7/1G KINGSTON KVR1066 ELPIDA J1108BDSE-DJ-F 1.5V • • D3N7/2G KINGSTON KVR1066 Hynix H5TQ2 1.5V • • D3N7/4G G83AFR Micron MT8JTF12864 Micron 9GF22D9KPT • • AZ-1G1F1 Micron MT16JTF2566 Micron 9HF22D9KPT • • 4AZ-1G1F1 ASUS F1A55-M LE R2.0 1-19...
  • Page 32 1.5.3 メモリーを取り付ける メモリーを取り外す Chapter 1: 製品の概要 1-20...
  • Page 33 保管してください。 カードの端子部分をスロッ トに合わせ、 カードがスロッ トに完全に固定されるまでしっかり 押します。 カードをネジでケースに固定します。 ケースを元に戻します。 1.6.2 拡張カードを設定する 拡張カードを取り付けた後、 ソフトウェアの設定を行い拡張カードを使用できるようにします。 システムの電源をONにし、 必要であればUEFI BIOS Utilityの設定を変更します。 UEFI BIOS Utilityの設定に関する詳細は、 Chapter 2をご参照ください。 IRQ （割り込み要求） 番号をカードに合わせます。 拡張カード用のソフトウェアドライバーをインストールします。 PCI カードを共有スロットに挿入する際は、 ドライバーがIRQの共有をサポートすること、 また は、 カードが IRQ割り当てを必要としないことを確認してください。 IRQを要求する２つのPCI グループが対立し、 システムが不安定になりカードが動作しなくなることがあります。 ASUS F1A55-M LE R2.0 1-21...
  • Page 34 1.6.3 PCI スロッ ト LANカード、 SCSI カード、 USBカード等のPCI 規格準拠のカードをサポートしています。 1.6.4 PCI Express 2.0 x1 スロッ ト PCI Express 2.0 x1 ネッ トワークカード、 SCSI カード等のPCI Express 規格準拠のPCI Express x1接 続拡張カードをサポートしています。 1.6.5 PCI Express 2.0 x16 スロッ ト PCI Express 規格準拠のPCI Express x16接続までの拡張カードをサポートしています。 PCI Express 動作モード...
  • Page 35 きます。 システムパスワードなどのシステム情報を含むCMOS RAMデータの維持は、 マザ ーボード上のボタン型電池により行われています。 CLRTC F1A55-M LE R2.0 Normal Clear RTC (Default) F1A55-M LE R2.0 Clear RTC RAM RTC RAMをクリアする手順 コンピュータの電源をOFFにし電源コードをコンセントから抜きます。 ジャンパキャップをピン 1-2 （ 初期設定） からピン 2-3 に移動させます。 5~10秒間そのま まにして、 再びピン1-2にキャップを戻します。 電源コードを差し込み、 コンピュータの電源をONにします。 起動プロセスの間<Del>を押し、 UEFI BIOS Utilityを起動しデータを再入力します。 RTC RAMをクリアしている場合を除き、 CLRTCジャンパのキャップは取り外さないでください。 シ...
  • Page 36 コネクター 1.8.1 パックパネルコネクター PS/2 マウスポート(グリーン) ： PS/2マウスを接続します。 VGA出力ポート ： VGAモニター等のVGA対応デバイスを接続します。 LAN （RJ-45） ポート ： LANケーブル(RJ-45規格)を接続します。 LANポートLEDの表示内容は 次の表をご参照ください。 LANポートLED アクティビティ リンクLED スピードLED スピード アクティビティ リンクLED 状態 説明 状態 説明 リンクなし 10 Mbps オレンジ リンク確立 オレンジ 100 Mbps 点滅 データ送受信中 グリーン 1 Gbps LAN port ライン入力ポート...
  • Page 37 ライム サイドスピーカー （フロントパネル） 出力 8チャンネルオーディオ出力の構成 ： フロントパネルにHDオーディオモジュールが搭載されたケースをご使用ください。 USB 2.0ポート1~6 ： USB 2.0デバイスを接続することができます。 DVI-D ポート ： DVI-Dと互換性のあるデバイスを接続します。 DVI-D信号をRGB信号に変換 してCRTモニターに出力することはできません。 また、 DVI-DはDVI-I とは互換性がありませ ん。 また、 HDCP互換ですので、 HD DVD やBlu-ray ディスク等の保護コンテンツの再生も可 能です。 PS/2 キーボード (パープル) ： PS/2 キーボードを接続します。 ASUS F1A55-M LE R2.0 1-25...
  • Page 38 組み立ての際にはシステムの冷却ファン （吸/排気ファン） を必ず搭載して ください。 また、 吸/排気フ ァン の電源をマザーボードから取得することで、 エアフローをマザーボード側で効果的にコントロー ルすることができます。 また、 これはジャ ンパピンではありません。 ファンコネクターにジャ ンパキャ ップを取り付けないでください。 • CPU_FANコネクターはファン電力2A （24 W） までのCPUファンをサポートしています。 • CPU_FAN と CHA_FANコネクターは ASUS FAN Xpert 機能に対応しています。 • 複数のビデオカードを使用する場合は、 熱管理の観点からケースファンを設置することを 推奨します。 ビープスピーカーコネクター (4ピン SPEAKER) システム警告スピーカー用4ピンコネクターです。 スピーカーはその鳴り方でシステムの不 具合を報告し、 警告を発します。...
  • Page 39 +5 Volts PSON# F1A55-M LE R2.0 +3 Volts -12 Volts +3 Volts +3 Volts PIN 1 F1A55-M LE R2.0 ATX power connectors • システムの快適なご利用のために、 容量 300W以上のATX 12 V Version 2.0 （ また はそれ以降） 規格の電源ユニッ トを使用することをお勧めします。 • ATX12Vコネクターには必ずCPU電源供給用の４ピンプラグを接続してくださ い。 ４ピンプラグを接続しない場合システムは動作しません。 •...
  • Page 40 RSATA_RXP5 RSATA_RXN5 RSATA_TXN5 RSATA_TXP5 SATA3G_2 SATA3G_1 F1A55-M LE R2.0 F1A55-M LE R2.0 SATA 3.0Gb/s connectors • これらコネクターは初期設定で [IDE]モードに設定されています。 これらのコネクターで SATA RAIDを構築する場合は、 UEFI BIOS Utility で 「OnChip SATA Type」 を [RAID] に 設定してください。 詳細はセクション 「2.5.2 SATA設定」 をご参照ください。 • SATA記憶装置を使用する場合はWindows XP Service Pack3以降のOSをインストー...
  • Page 41 シリアルポートコネクター （10-1 ピン COM1） シリアルポート(COMポート)用コネクターです。 シリアルポートモジュールのケーブルを接 続し、 モジュールをバックパネルの任意のスロッ トに設置します。 COM1 PIN 1 F1A55-M LE R2.0 F1A55-M LE R2.0 Serial port (COM1) connector シリアルポートモジュールは別途お買い求めください。 ASUS F1A55-M LE R2.0 1-29...
  • Page 42 システムパネルコネクター (10-1 ピン PANEL) このコネクターはPCケースに付属する各機能に対応しています。 F_PANEL PWR LED PWR BTN PIN 1 F1A55-M LE R2.0 HD_LED RESET F1A55-M LE R2.0 System panel connector • システム電源LED （2ピン PLED） システム電源LED用2ピンコネクターです。 PCケース電源LEDケーブルを接続してください。 システムの電源LEDはシステムの電源をONにすると点灯し、 システムがスリープモードに 入ると点滅します。 • ハードディスク ドライブアクティビティ LED （2ピン IDE_LED） ハードディスクドライブアクティビティLED用2ピンコネクターです。 ハードディスクドライブ...
  • Page 43 ネクターに接続します。 AAFP PIN 1 F1A55-M LE R2.0 HD-audio-compliant Legacy AC’97 pin definition compliant definition F1A55-M LE R2.0 Front panel audio connector • HDオーディオ機能を最大限に活用するため、 HDフロントパネルオーディオモジュールを 接続することをお勧めします。 • HDフロントパネルオーディオモジュールを接続する場合は、 UEFI BIOSで 「Front Panel Type」 の項目を [HD] に設定します。 詳細はセクション 「2.5.5 オンボードデバイス設定」 を ご参照ください。...
  • Page 44 USB 2.0 ポート用のコネクターです。 USB 2.0モジュールのケーブルをこれらのコネクター に接続します。 このコネクターは最大 480 Mbps の接続速度を持つUSB 2.0 規格に準拠し ています。 USB910 USB78 USB56 F1A55-M LE R2.0 PIN 1 PIN 1 PIN 1 F1A55-M LE R2.0 USB2.0 connectors IEEE 1394用ケーブルをUSBコネクターに接続しないでください。 マザーボードが損傷する原因 となります。 USB 2.0 モジュールは別途お買い求めください。 Chapter 1: 製品の概要 1-32...
  • Page 45 マザーボードに付属のサポートDVDには、 マザーボードを利用するために必要なドライバー、 ア プリケーション、 ユーティリティが収録されています。 サポートDVDの内容は、 予告なしに変更する場合があります。 最新のデータは、 ASUSオフィシャ ルサイトをご覧ください。 （ http://www.asus.co.jp） 1.9.3 サポートDVDを実行する サポートDVDを光学ドライブに挿入します。 OSの Autorun 機能が有効になっていれば、 メニュー ウィンドウが自動的に表示されます。 メニュータブを選択し、 インストールする項目を選択してく ださい。 本マニュアルで使用されているイラストや画面は実際のものと異なる場合があります。 サポートDVDと マザーボードの 情報を表示します。 インストールする項目を選択します。 Autorun が有効になっていない場合は、 サポートDVDの BINフォルダーからASSETUP.EXE を選択 してください。 ASSETUP.EXEをダブルクリックすれば、 メニューウィンドウが表示されます。 ASUS F1A55-M LE R2.0 1-33...
  • Page 46 Chapter 1: 製品の概要 1-34...

  • Page 47: Uefi Bios

    ® から行ってください。 UEFI BIOSを更新する 手順 Windows デスク トップから、 「 スタート」 → 「すべてのプログラム」 → 「ASUS」 → 「AI Suite II」 → ® 「AI Suite II X.XX.XX」 の順にクリックし、 AI Suite II ユーティリティを起動します。 AI Suite II メインメニューバーが表示されます。 メインメニューバーの 「更新」 ボタンをクリックし、 メニューからASUS Updateをクリックし ます。 ASUS Updateメニューが画面が表示されます。 表示されたリストから、 任意のアップ...
  • Page 48 なく、 UEFI BIOSを短時間で更新することができます。 このユーティリティをご利用になる前に、 最新のBIOSをASUSのオフィシャルサイトからダウンロ ードしてください。 （ http://www.asus.co.jp） EZ Flash 2 を使用してUEFI BIOSを更新する 最新のBIOSファイルを保存したUSBフラッシュメモリーをシステムにセッ トします。 UEFI BIOS Utility のAdvanced Mode を起動し、 Tool メニューの 「ASUS EZ Flash 2 Utility」 を選択します。 <Tab> を押しDrive Info フィールドに切り替えます。 マウス、 またはカーソルキーで最新のBIOSファイルを保存したUSBフラッシュメモリーを選 択し<Enter>を押します。 <Tab> を押しFolder Info フィールドに切り替えます。...
  • Page 49 2.1.3 ASUS CrashFree BIOS 3 ASUS CrashFree BIOS 3 は UEFI BIOSの自動復旧ツールで、 UEFI BIOSの更新時に障害を起こし た場合や破損したBIOSファイルを復旧します。 破損したBIOSファイルはサポートDVD、 または BIOSファイルを保存したUSBフラッシュメモリーで更新することができます。 • 本機能を使用する前に、 リムーバブルデバイスに保存されたBIOSファイルのファイル名を 「F1A55ML2.CAP」 に変更してください。 • サポートDVDに収録のBIOSファイルは最新のものではない場合もあります。 最新バージョ ンのUEFI BIOSはASUSオフィシャルサイトで公開しております。 USBフラッシュメモリーに ダウンロードしてご使用ください。 （ http://www.asus.co.jp） UEFI BIOSを復旧する 手順 システムの電源をONにします。 BIOSファイルを保存したUSBフラッシュメモリー、 またはサポートDVDをシステムにセッ ト します。...
  • Page 50 2.1.4 ASUS BIOS Updater ASUS BIOS Updater は、 DOS環境でUEFI BIOSを更新するツールです。 また、 使用中のBIOSファイ ルのコピーも可能ですので、 UEFI BIOSの更新中にUEFI BIOSが作動しなくなったときやBIOSファ イルが破損したとき用のバックアップファイルとしても利用可能です。 本マニュアルで使用されているイラストや画面は実際とは異なる場合があります。 更新の前に サポートDVDとFAT32/16 ファイルシステムをもつ、 シングルパーティションのUSBフラッシ ュメモリーを手元に準備します。 最新のBIOSファイルとBIOS Updater をASUSオフィシャルサイトからダウンロードし、 USBフラッシュメモリーに保存します。 （ http://www.asus.co.jp） • DOS環境ではNTFSはサポートしません。 BIOSファイルとBIOS Updater を NTFSフォーマッ トの記憶装置またはUSBフラッシュメモリーに保存しないでください。 • BIOSファイルのサイズはフロッピーディスクの上限である1.44MB を超えるため、 フロッピ...
  • Page 51 使用中のBIOSファイルをバックアップする 手順 USBフラッシュメモリーに書き込み保護がされていないこと、 十分な空き容量があることをご 確認ください。 FreeDOSプロンプトで、 「 bupdater /o[filename]」 入力し、 <Enter>を押します。 ファイル名 拡張子 [filename] はファイル名で、 自由に決めることができます。 ファイル名は８文字以下の英数 字で、 拡張子は３文字以下の英数字で入力します。 BIOS Updater のバックアップ画面が表示され、 バックアップ作業の進行状況が表示され ます。 BIOSファイルのバックアップが完了したら、 任意のキーを押してDOSプロンプトに戻 ります。 ASUS F1A55-M LE R2.0...
  • Page 52 い。 デフォルト設定のロードは 「Exit」 の 「Load Optimized Defaults」 の項目で実行します。 詳細はセクション 「2.9 終了メニュー」 をご参照ください。 • SATA記憶装置を取り外した場合は、 BIOSファイル更新後に全てのSATA記憶装置を接続し てください。 • サポートDVDからの起動時、 画面に 「Press Enter to boot from the DVD/CD」 と表示され る場合は、 5秒以内に<Enter>を押してください。 5秒を経過するとシステムは通常の起動 デバイスからロードを開始します。 ・ コマンドはBIOS Updater のバージョンにより異なる場合があります。 詳細はASUSオフィシ ャルサイトからダウンロードしたBIOS Updater ファイル内のテキストファイルをご確認く ださい。 Chapter 2: UEFI BIOS設定...

  • Page 53: Uefi Bios Utility

    ダウンロードしてご使用ください。 （ http://www.asus.co.jp） • マウスでUEFI BIOS Utilityの操作を行う場合は、 USBマウスをマザーボードに接続して からシステムの電源をONにしてください。 • 設定を変更した後システムが不安定になる場合は、 デフォルト設定をロードしてください。 デフォルト設定に戻すには、 終了メニューの下の 「Load Optimized Defaults」 を選択します。 （詳細は2.9 終了メニュー」 参照） • 設定を変更した後システムが起動しなくなった場合は、 CMOSクリアを実行し、 マザー ボードのリセッ トを行ってください。 Clear CMOSジャンパスイッチの位置は 「1.7 ジャンパ」 をご参照ください。 • UEFI BIOS Utility はBluetoothデバイスをサポートしません。 ASUS F1A55-M LE R2.0...
  • Page 54 UEFI BIOS Utility 起動時に表示する画面は、 変更可能です。 詳細はセクション 「2.7 ブートメニュ ー」 の 「Setup Mode」 をご参照ください。 表示言語選択 全ファン表示/非表示 温度/電圧/ファンスピード表示 終了メニュー Advanced Mode デフォルトをロード Power Savingモード ASUS Optimal モード Normal モード ショートカッ ト モードパフォーマンス ブートデバイスの優先 順位を選択 • ブートデバイスの優先順位のオプションは、 取り付けたデバイスにより異なります。 • 「Boot Menu(F8)」 ボタンは、 ブートデバイスがシステムに取り付けられている場合のみ...
  • Page 55 Advanced Mode Advanced Mode は上級者向けのモードで、 各種詳細設定が可能です。 下の図はAdvanced Mode の表示内容の一例です。 各設定項目の詳細は、 本マニュアル以降の記載をご参照ください。 EZ Mode を起動するには、 「 Exit」 をクリックし、 「 ASUS EZ Mode」 を選択します。 メニューバー メニュー バックボタン 構成フ ィールド ヘルプ サブメニュー ポップアップウインドウ 操作説明 メニューバー 画面上部のメニューバーには次の項目があり、 主な設定内容は以下のとおりです。 Main 基本システム設定の変更 オーバークロックに関する設定の変更 Ai Tweaker Advanced 拡張システム設定の変更...
  • Page 56 メニュー メニューバーの各項目を選択することにより、 各項目に応じた設定メニューが表示されます。 例え ば、 メニューバーで 「Main」 を選択すると、 「 Main」 の設定メニューが画面に表示されます。 メニューバーのAi Tweaker、 Adbanced、 Monitor、 Boot、 Tool、 Exitにも、 それぞれ設定メニューが あります。 Back ボタン サブメニューの項目が開かれている場合にこのボタンが表示されます。 マウスでこのボタンをクリ ックするか<ESC>を押すと、 メインメニュー、 または前の画面に戻ることができます。 サブメニュー サブメニューが含まれる項目の前には、 「 >」 マークが表示されます。 サブメニューを表示するに は、 マウスで項目を選択するか、 カーソルキーで項目を選択し、 <Enter>を押します。 ポップアップウ ィンドウ マウスで項目を選択するか、 カーソルキーで項目を選択し、 <Enter>を押すと、 設定可能なオプシ ョンと共にポップアップウィンドウが表示されます。...
  • Page 57 System Date [Day xx/xx/xxxx] システムの日付を設定します。 2.3.3 System Time [xx:xx:xx] システムの時間を設定します。 2.3.4 Security システムセキュリティ設定の変更が可能です。 • パスワードを忘れた場合、 CMOSクリアを実行しパスワードを削除します。 Clear CMOS ジャンパスイッチの位置はセクション 「1.7 ジャンパ」 をご参照ください。 • パスワードを削除すると、 画面上の 「Administrator」 または 「User Password」 の項目には デフォルト設定の 「Not Installed」 と表示されます。 パスワードを再び設定すると、 「Installed」 と表示されます。 ASUS F1A55-M LE R2.0 2-11...
  • Page 58 Administrator Password 管理者パスワードを設定した場合は、 システムにアクセスする際に管理者パスワードの入力を要 求するように設定することをお勧めします。 管理者パスワードの設定手順 「Administrator Password」 を選択します。 「Create New Password」 ボックスにパスワードを入力し、 <Enter>を押します。 パスワードの確認のため、 「 Confirm New Password」 ボックスに先ほど入力したパスワー ドと同じパスワードを入力し、 <Enter>を押します。 管理者パスワードの変更手順 「Administrator Password」 を選択します。 「Enter Current Password」 ボックスに現在のパスワードを入力し、 <Enter>を押します。 「Create New Password」 ボックスに新しいパスワードを入力し、 <Enter>を押します。 パスワードの確認のため、 「 Confirm New Password」 ボックスに先ほど入力したパスワー ドと同じパスワードを入力し、...
  • Page 59 Ai Tweaker メニュー オーバークロックに関連する設定を行います。 Ai Tweaker メニューで設定値を変更する際はご注意ください。 不正な値を設定するとシステム 誤作動の原因となります。 このセクションの設定オプションは取り付けたCPUとメモリーにより異なります。 画面をスクロールすることですべての項目を表示することができます。 Target CPU Speed : xxxxMHz 設定保存後のTurbo boost時最大CPU動作周波数の目安が表示されます。 Target DRAM Speed : xxxxMHz 設定保存後の最大メモリー動作周波数の目安が表示されます。 ASUS F1A55-M LE R2.0 2-13...
  • Page 60 2.4.1 Ai Overclock Tuner [Auto] CPUのオーバークロックオプションを選択して、 CPUの内部周波数を設定することができます。 オ プションは以下のとおりです。 [Auto] システムに最適な設定をロードします。 [Manual] オーバークロックのパラメーターを手動で設定することができます。 [D.O.C.P.] DRAM O.C. Profileモードです。 オーバークロックプロファイルを持つメモリー を取り付けた場合、 最適なシステムパフォーマンスを得るためにこの項目を設 定しプロファイルを選択します。 選択したプロファイルに合わせて、 メモリーの 動作周波数やベースクロックなどが適切に設定されます。 APU Frequency [XXX] 「Ai Overclock Tuner」 の項目を [Manual] または[D.O.C.P.] にすると表示されます。 CPUとVGAの周波数を調節し、 システムパフォーマンスを強化します。 数値の調節は <+> <-> で行います。 または数字キーで直接入力します。 設定範囲は...
  • Page 61 VRM Fixed Frequency Mode [xxx] VRMの固定周波数を設定します。 高い値を設定することにより、 過渡応答速度が向上します。 数値 の調節は <+> <->で行います。 設定範囲は250KHz〜400KHzで、 50KHz刻みで調節します。 CPU Power Phase Control [Standard] 動作中のCPU用電圧調整モジュール(VRM)数の制御方法を設定します。 システム負荷が大きい環 境でフェーズ数を増やすと、 過渡応答と放熱システム のパフォーマンスが向上します。 システム負 荷が小さい環境でフェーズ数を減らすと、 VRM効率が上がります。 設定オプション: [Standard] [Optimized] [Extreme] [Manual Adjustment] Hybrid DIGI+VRM 関連のパラメータを変更中に、 サーマルモジュールを取り外さないでくださ い。 正常に動作するためには各所の温度状態を常にモニタリングする必要があります。 ASUS F1A55-M LE R2.0 2-15...
  • Page 62 2.4.8 CPU Voltage [Offset Mode] [Offset Mode] CPU固有の基準値に対して電圧を設定します。 CPU Offset Mode Sign [+] CPU Offset Voltageで指定した値の電圧を上げます。 [–] CPU Offset Voltageで指定した値の電圧を下げます。 CPU Offset Voltage [Auto] この項目は 「CPU Voltage」 を [Offset Mode] にすると表示され、 オフセッ ト電圧を調節します。 設定範囲は 0.000V〜0.500Vで、 0.003125V刻みで調節します。 CPU電圧の設定を行う前にCPUの説明書をご参照ください。 設定値が高すぎるとCPUの損傷、 低すぎるとシステム不安定の原因となることがあります。 2.4.9 VDDNB Offset Mode Sign [+] VDDNB Offset Voltageで指定した値の電圧を上げます。...
  • Page 63 2.4.14 VDDA Voltage [Auto] CPU内部電圧を設定します。 設定範囲は2.5V〜 2.8Vで、 0.1V刻みで調節します。 • 各項目はリスクの度合いに応じて色分けして表示されます。 • 電圧を高く設定する場合は、 冷却システムを増強することをお勧めします。 2.4.15 APU Spread Spectrum [Auto] APU動作周波数を変調させることで信号伝送時の電磁波(EMI)を低減させる機能の有効/無効を 設定します。 [Auto] 自動調節 [Disabled] BCLK （ ベースクロック） のオーバークロック機能を強化します。 [Enabled] EMIコントロールを有効にします。 ASUS F1A55-M LE R2.0 2-17...
  • Page 64 アドバンスドメニュー CPU、 チップセッ ト、 オンボードデバイスなどの詳細設定の変更ができます。 アドバンスドメニューの設定変更は、 システムの誤動作の原因となることがあります。 設定の変 更は十分にご注意ください。 2.5.1 CPU設定 CPUに関する設定をすることができます。 この画面に表示される項目は、 取り付けたCPUにより異なります。 Limit CPUID Maximum [Disabled] [Enabled] CPUID拡張機能搭載のCPUをサポートしていない場合でも、 レガシーOSを起 動させます。 [Disabled] この機能を無効にします。 C6 Mode [Auto] C6 モードの有効/無効を設定します。 設定オプション ： [Auto] [Enabled] [Disabled] CPB Mode [Auto] CPB (Core Performance Boost) モードの有効/無効を設定します。 設定オプション...
  • Page 65 「OnChip SATA Type」 の項目を [RAID] に設定すると表示されます。 [Disabled] この機能を無効にします。 [Legacy ROM] レガシーOSを使用する場合、 このオプションを選択します。 [UEFI Driver] UEFI OSを使用する場合、 このオプションを選択します。 S.M.A.R.T. Status Check [Enabled] 自己診断機能 S.M.A.R.T.(Self-Monitoring, Analysis and Reporting Technology)の有効/無効を 設定します。 記憶装置で読み込み/書き込みエラーが発生すると、 POST実行中に警告メッセージ が表示されます。 設定オプション ： [Enabled] [Disabled] ASUS F1A55-M LE R2.0 2-19...
  • Page 66 2.5.3 USB 設定 USB関連の機能を変更することができます。 「USB Devices」 の項目には自動検出した値が表示されます。 USBデバイスが検出されない場 合は 「None」 と表示されます。 Legacy USB Support [Enabled] [Enabled] レガシーOS用にUSBデバイスのサポートを有効にします。 [Disabled] USBデバイスはUEFI BIOS Utility でのみ使用できます。 [Auto] 起動時にUSBデバイスを検出します。 USBデバイスが検出されると、 USBコント ローラーのレガシーモードが有効になり、 検出されないとレガシーUSBのサポ ートは無効になります。 EHCI Hand-off [Disabled] [Enabled] EHCI ハンドオフ機能のないOSでも問題なく動作させることができます。 [Disabled] この機能を無効にします。 2.5.4 ノースブリッジ設定 IGFX Multi-Monitor [Disabled] 追加VGAデバイス用に統合型グラフィックスのマルチモニターサポートを設定します。...
  • Page 67 設定オプション ： [Enabled] [Disabled] Change Settings [Auto] パラレルポートのベースアドレスを選択します。 設定オプション ： [IO=378h; IRQ=5] [IO=378h; IRQ=5,6,7,9,10,11,12] [IO=278h; IRQ=5,6,7,9,10,11,12] Device Mode [Auto] プリンターポートモードを選択することができます。 設定オプション ： [Standard Parallel Port Mode] [EPP Mode] [ECP Mode] [EPP Mode & ECP Mode] ASUS F1A55-M LE R2.0 2-21...
  • Page 68 2.5.6 Restore AC Power Loss [Power Off] [Power On] 電力が遮断された場合、 その後、 通電したときは電源はONとなります。 [Power Off] 電力が遮断された場合、 その後、 通電したときは電源はOFFのままとなります。 [Last State] 電力が遮断された場合、 その後、 通電したときは電源は遮断される直前の状態 に戻ります。 Power On By PME [Disabled] [Disabled] PCI/PCIEデバイスによるPME信号受信のウェイクアップ機能を無効にします。 [Enabled] PCI/PCIE接続のLANまたはモデムカードによるPME信号受信のウェイクアップ 機能を有効にします。 この機能を利用するには、 +5VSBリード線で最低1Aを供 給するATX電源を必要とします。 Power On By Ring [Disabled] [Disabled] 外部モデムが起動信号を受信した場合のウェイクアップ機能を無効にします。...
  • Page 69 CPU Q-Fan Control [Enabled] [Disabled] この機能を無効にします。 [Enabled] CPU Q-Fan コントロール機能を有効にします。 CPU Fan Speed Low Limit [600 RPM] この項目は 「CPU Q-Fan Control」 を有効にすると表示されます。 CPUファンの警告下限速 度を設定します。 設定オプション ： [Ignore] [200RPM] [300 RPM] [400 RPM] [500 RPM] [600 RPM] ASUS F1A55-M LE R2.0 2-23...
  • Page 70 CPU Fan Profile [Standard] この項目は 「CPU Q-Fan Control」 機能を有効にすると表示されます。 CPUファンの最適な パフォーマンスレベルを設定できます。 [Standard] 温度により自動調整します。 [Silent] 常時低速回転で動作します。 [Turbo] 常時最高速回転で動作します。 [Manual] 温度とデューティサイクルを手動で設定します。 次の4つの項目は 「CPU Fan Profile」 を [Manual] にすると表示されます。 CPU Upper Temperature [70ºC] APU温度の上限温度を設定します。 APUの温度がこの上限値に達すると、 CPUファンはデ ューティーサイクルの最大値で動作します。 設定範囲は 20º〜0ºです。 CPU Fan Max. Duty Cycle(%) [100%] CPUファンのデューティーサイクルの最大値を設定します。...
  • Page 71 Full Screen Logo [Enabled] [Enabled] システム起動時のASUSロゴ画面を表示します。 [Disabled] システム起動時のASUSロゴ画面を表示しません。 ASUS MyLogo ™ 機能をご利用になる場合は 「Full Screen Logo」 の項目を [Enabled] に設定 してください。 Post Report [5 sec] システムがPOSTのレポートを表示するまでの待ち時間を設定します。 この項目は 「Full Screen Logo」 の項目を [Disabled] に表示すると表示されます。 設定オプション ： [1 sec] [2 sec] [3 sec] [4 sec] [5 sec] [6 sec] [7 sec] [8 sec] [9 sec] [10 sec] [Until Press ESC] 2.7.3...
  • Page 72 2.7.4 Option ROM Messages [Force BIOS] [Force BIOS] サードパーティのROMメッセージをブートシーケンス時に強制的に表示させます。 [Keep Current] アドオンデバイスの設定に従い、 サードパーティROMメッセージを表示させます。 2.7.5 Setup Mode [EZ Mode] [Advanced Mode] UEFI BIOS Utility 起動時の初期画面と して、 Advanced Mode を表示します。 [EZ Mode] UEFI BIOS Utility 起動時の初期画面として、 EZ Mode を表示します。 2.7.6 UEFI Legacy Boot UEFIデバイス、...
  • Page 73 ツールメニュー スペシャル機能のオプション設定をします。 マウスで項目を選択するか、 キーボードのカーソルキ ーで項目を選択し、 <Enter>を押してサブメニューを表示させることができます。 2.8.1 ASUS EZ Flash 2 Utility ASUS EZ Flash 2 Utility を起動します。 <Enter>を押すと、 確認メッセージが表示されます。 カーソ ルキーを使って [Yes] または [No] を選択し <Enter> を押して選択を決定します。 詳細はセクション 「2.1.2 ASUS EZ Flash 2 Utility」 をご参照ください。 2.8.2 ASUS O.C. Profile 複数の設定を保存/ロードすることができます。...
  • Page 74 て、 設定変更を保存し、 UEFI BIOS Utility を閉じます。 Discard Changes & Exit UEFI BIOS Utility で行った設定を破棄し、 セッ トアップを終了する場合にこの項目を選択します。 このオプションを選択するか、 <Esc>を押すと確認画面が表示されます。 「 YES」 を選択して、 設定 変更を保存せずに、 UEFI BIOS Utility を閉じます。 ASUS EZ Mode EZ Mode を起動します。 Launch EFI Shell from filesystem device EFI Shell アプリケーション （shellx64.efi） を利用可能なファイルシステムのデバイスから起動し ます。...
