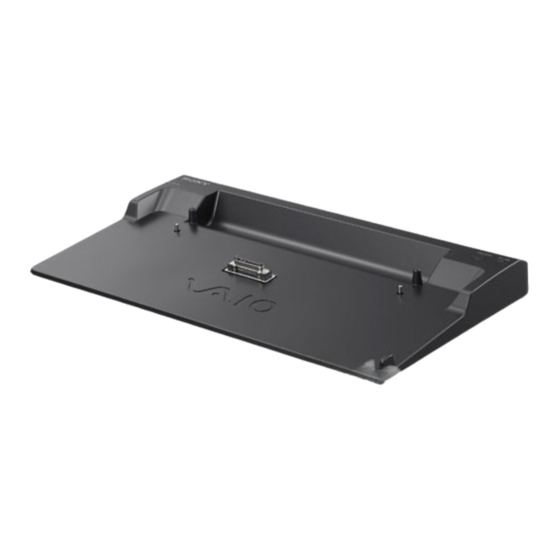

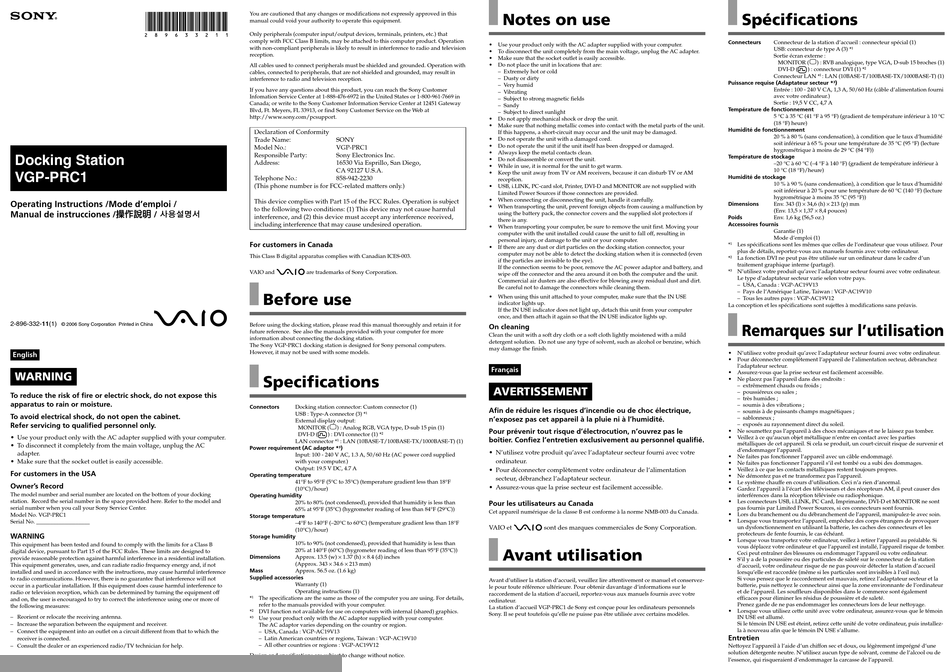

Sony VGP PRC1 - Port Replicator - PC Operating Instructions

Docking Station
VGP-PRC1
Operating Instructions /Mode d'emploi /
Manual de instrucciones / /
2-896-332-11(1)
© 2006 Sony Corporation Printed in China
English
WARNING
To reduce the risk of fire or electric shock, do not expose this
apparatus to rain or moisture.
To avoid electrical shock, do not open the cabinet.
Refer servicing to qualified personnel only.
• Use your product only with the AC adapter supplied with your computer.
• To disconnect it completely from the main voltage, unplug the AC
adapter.
• Make sure that the socket outlet is easily accessible.
For customers in the USA
Owner's Record
The model number and serial number are located on the bottom of your docking
station. Record the serial number in the space provided here. Refer to the model and
serial number when you call your Sony Service Center.
Model No. VGP-PRC1
Serial No. ___________________
WARNING
This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to
provide reasonable protection against harmful interference in a residential installation.
This equipment generates, uses, and can radiate radio frequency energy and, if not
installed and used in accordance with the instructions, may cause harmful interference
to radio communications. However, there is no guarantee that interference will not
occur in a particular installation. If this equipment does cause harmful interference to
radio or television reception, which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference using one or more of
the following measures:
– Reorient or relocate the receiving antenna.
– Increase the separation between the equipment and receiver.
– Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected.
– Consult the dealer or an experienced radio/TV technician for help.
You are cautioned that any changes or modifications not expressly approved in this
manual could void your authority to operate this equipment.
Only peripherals (computer input/output devices, terminals, printers, etc.) that
comply with FCC Class B limits, may be attached to this computer product. Operation
with non-compliant peripherals is likely to result in interference to radio and television
reception.
All cables used to connect peripherals must be shielded and grounded. Operation with
cables, connected to peripherals, that are not shielded and grounded, may result in
interference to radio and television reception.
If you have any questions about this product, you can reach the Sony Customer
Infomation Service Center at 1-888-476-6972 in the United States or 1-800-961-7669 in
Canada; or write to the Sony Customer Information Service Center at 12451 Gateway
Blvd, Ft. Meyers, FL 33913, or find Sony Customer Service on the Web at
http://www.sony.com/pcsupport.
Declaration of Conformity
Trade Name: SONY
Model No.: VGP-PRC1
Responsible Party: Sony Electronics Inc.
Address: 16530 Via Esprillo, San Diego,
CA 92127 U.S.A.
Telephone No.: 858-942-2230
(This phone number is for FCC-related matters only.)
This device complies with Part 15 of the FCC Rules. Operation is subject
to the following two conditions: (1) This device may not cause harmful
interference, and (2) this device must accept any interference received,
including interference that may cause undesired operation.
For customers in Canada
This Class B digital apparatus complies with Canadian ICES-003.
VAIO and are trademarks of Sony Corporation.

Before use

Before using the docking station, please read this manual thoroughly and retain it for
future reference. See also the manuals provided with your computer for more
information about connecting the docking station.
The Sony VGP-PRC1 docking station is designed for Sony personal computers.
However, it may not be used with some models.

Specifications

Connectors
Docking station connector: Custom connector (1)
USB : Type-A connector (3) *
1
External display output:
a
MONITOR ( ) : Analog RGB, VGA type, D-sub 15 pin (1)
DVI-D ( ) : DVI connector (1) * 2
LAN connector * 1 : LAN (10BASE-T/100BASE-TX/1000BASE-T) (1)
Power requirement (AC adaptor * 3 )
Input: 100 - 240 V AC, 1.3 A, 50/60 Hz (AC power cord supplied
with your computer.)
Output: 19.5 V DC, 4.7 A
Operating temperature
41°F to 95°F (5°C to 35°C) (temperature gradient less than 18°F
(10°C)/hour)
Operating humidity
20% to 80% (not condensed), provided that humidity is less than
65% at 95°F (35°C) (hygrometer reading of less than 84°F (29°C))
Storage temperature
–4°F to 140°F (–20°C to 60°C) (temperature gradient less than 18°F
(10°C)/hour)
Storage humidity
10% to 90% (not condensed), provided that humidity is less than
20% at 140°F (60°C) (hygrometer reading of less than 95°F (35°C))
Dimensions Approx. 13.5 (w) 1.37 (h) 8.4 (d) inches
(Approx. 343 34.6 213 mm)
Mass Approx. 56.5 oz. (1.6 kg)
Supplied accessories
Warranty (1)
Operating instructions (1)
* 1 The specifications are the same as those of the computer you are using. For details,
refer to the manuals provided with your computer.
* 2 DVI function not available for use on computers with internal (shared) graphics.
* Use your product only with the AC adaptor supplied with your computer.
3
The AC adaptor varies depending on the country or region.
– USA, Canada : VGP-AC19V13
– Latin American countries or regions, Taiwan : VGP-AC19V10
– All other countries or regions : VGP-AC19V12
Design and specifications are subject to change without notice.
Notes on use
• Use your product only with the AC adapter supplied with your computer.
• To disconnect the unit completely from the main voltage, unplug the AC adapter.
• Make sure that the socket outlet is easily accessible.
• Do not place the unit in locations that are:
– Extremely hot or cold
– Dusty or dirty
– Very humid
– Vibrating
– Subject to strong magnetic fields
– Sandy
– Subject to direct sunlight
• Do not apply mechanical shock or drop the unit.
• Make sure that nothing metallic comes into contact with the metal parts of the unit.
If this happens, a short-circuit may occur and the unit may be damaged.
• Do not operate the unit with a damaged cord.
• Do not operate the unit if the unit itself has been dropped or damaged.
• Always keep the metal contacts clean.
• Do not disassemble or convert the unit.
• While in use, it is normal for the unit to get warm.
• Keep the unit away from TV or AM receivers, because it can disturb TV or AM
reception.
• USB, i.LINK, PC-card slot, Printer, DVI-D and MONITOR are not supplied with
Limited Power Sources if those connectors are provided.
• When connecting or disconnecting the unit, handle it carefully.
• When transporting the unit, prevent foreign objects from causing a malfunction by
using the battery pack, the connector covers and the supplied slot protectors if
there is any.
• When transporting your computer, be sure to remove the unit first. Moving your
computer with the unit installed could cause the unit to fall off, resulting in
personal injury, or damage to the unit or your computer.
• If there are any dust or dirt particles on the docking station connector, your
computer may not be able to detect the docking station when it is connected (even
if the particles are invisible to the eye).
If the connection seems to be poor, remove the AC power adaptor and battery, and
wipe off the connector and the area around it on both the computer and the unit.
Commercial air dusters are also effective for blowing away residual dust and dirt.
Be careful not to damage the connectors while cleaning them.
• When using this unit attached to your computer, make sure that the IN USE
indicator lights up.
If the IN USE indicator does not light up, detach this unit from your computer
once, and then attach it again so that the IN USE indicator lights up.
On cleaning
Clean the unit with a soft dry cloth or a soft cloth lightly moistened with a mild
detergent solution. Do not use any type of solvent, such as alcohol or benzine, which
may damage the finish.
Français
AVERTISSEMENT
Afin de réduire les risques d'incendie ou de choc électrique,
n'exposez pas cet appareil à la pluie ni à l'humidité.
Pour prévenir tout risque d'électrocution, n'ouvrez pas le
boîtier. Confiez l'entretien exclusivement au personnel qualifié.
• N'utilisez votre produit qu'avec l'adaptateur secteur fourni avec votre
ordinateur.
• Pour déconnecter complètement votre ordinateur de l'alimentation
secteur, débranchez l'adaptateur secteur.
• Assurez-vous que la prise secteur est facilement accessible.
Pour les utilisateurs au Canada
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
VAIO et sont des marques commerciales de Sony Corporation.
Avant utilisation
Avant d'utiliser la station d'accueil, veuillez lire attentivement ce manuel et conservez-
le pour toute référence ultérieure. Pour obtenir davantage d'informations sur le
raccordement de la station d'accueil, reportez-vous aux manuels fournis avec votre
ordinateur.
La station d'accueil VGP-PRC1 de Sony est conçue pour les ordinateurs personnels
Sony. Il se peut toutefois qu'elle ne puisse pas être utilisée avec certains modèles.
Spécifications
Connecteurs Connecteur de la station d'accueil : connecteur spécial (1)
USB: connecteur de type A (3) * 1
Sortie écran externe :
a
MONITOR ( ) : RVB analogique, type VGA, D-sub 15 broches (1)
DVI-D ( ) : connecteur DVI (1) * 2
Connecteur LAN * 1 : LAN (10BASE-T/100BASE-TX/1000BASE-T) (1)
Puissance requise (Adaptateur secteur * )
3
Entrée : 100 - 240 V CA, 1,3 A, 50/60 Hz (câble d'alimentation fourni
avec votre ordinateur.)
Sortie : 19,5 V CC, 4,7 A
Température de fonctionnement
5 °C à 35 °C (41 °F à 95 °F) (gradient de température inférieur à 10 °C
(18 °F) heure)
Humidité de fonctionnement
20 % à 80 % (sans condensation), à condition que le taux d'humidité
soit inférieur à 65 % pour une température de 35 °C (95 °F) (lecture
hygrométrique à moins de 29 °C (84 °F))
Température de stockage
–20 °C à 60 °C (–4 °F à 140 °F) (gradient de température inférieur à
10 °C (18 °F)/heure)
Humidité de stockage
10 % à 90 % (sans condensation), à condition que le taux d'humidité
soit inférieur à 20 % pour une température de 60 °C (140 °F) (lecture
hygrométrique à moins 35 °C (95 °F))
Dimensions Env. 343 (l) 34,6 h) 213 (p) mm
(Env. 13,5 1,37 8,4 pouces)
Poids Env. 1,6 kg (56,5 oz.)
Accessoires fournis
Garantie (1)
Mode d'emploi (1)
* 1 Les spécifications sont les mêmes que celles de l'ordinateur que vous utilisez. Pour
plus de détails, reportez-vous aux manuels fournis avec votre ordinateur.
* 2 La fonction DVI ne peut pas être utilisée sur un ordinateur dans le cadre d'un
traitement graphique interne (partagé).
* 3 N'utilisez votre produit qu'avec l'adaptateur secteur fourni avec votre ordinateur.
Le type d'adaptateur secteur varie selon votre pays.
– USA, Canada : VGP-AC19V13
– Pays de l'Amérique Latine, Taiwan : VGP-AC19V10
– Tous les autres pays : VGP-AC19V12
La conception et les spécifications sont sujettes à modifications sans préavis.
Remarques sur l'utilisation
• N'utilisez votre produit qu'avec l'adaptateur secteur fourni avec votre ordinateur.
• Pour déconnecter complètement l'appareil de l'alimentation secteur, débranchez
l'adaptateur secteur.
• Assurez-vous que la prise secteur est facilement accessible.
• Ne placez pas l'appareil dans des endroits :
– extrêmement chauds ou froids ;
– poussiéreux ou sales ;
– très humides ;
– soumis à des vibrations ;
– soumis à de puissants champs magnétiques ;
– sablonneux ;
– exposés au rayonnement direct du soleil.
• Ne soumettez pas l'appareil à des chocs mécaniques et ne le laissez pas tomber.
• Veillez à ce qu'aucun objet métallique n'entre en contact avec les parties
métalliques de cet appareil. Si cela se produit, un court-circuit risque de survenir et
d'endommager l'appareil.
• Ne faites pas fonctionner l'appareil avec un câble endommagé.
• Ne faites pas fonctionner l'appareil s'il est tombé ou a subi des dommages.
• Veillez à ce que les contacts métalliques restent toujours propres.
• Ne démontez pas et ne transformez pas l'appareil.
• Le système chauffe en cours d'utilisation. Ceci n'a rien d'anormal.
• Gardez l'appareil à l'écart des téléviseurs et des récepteurs AM, il peut causer des
interférences dans la réception télévisée ou radiophonique.
• Les connecteurs USB, i.LINK, PC Card, Imprimante, DVI-D et MONITOR ne sont
pas fournis par Limited Power Sources, si ces connecteurs sont fournis.
• Lors du branchement ou du débranchement de l'appareil, manipulez-le avec soin.
• Lorsque vous transportez l'appareil, empêchez des corps étrangers de provoquer
un dysfonctionnement en utilisant la batterie, les caches des connecteurs et les
protecteurs de fente fournis, le cas échéant.
• Lorsque vous transportez votre ordinateur, veillez à retirer l'appareil au préalable. Si
vous déplacez votre ordinateur et que l'appareil est installé, l'appareil risque de tomber.
Ceci peut entraîner des blessures ou endommager l'appareil ou votre ordinateur.
• S'il y a de la poussière ou des particules de saleté sur le connecteur de la station
d'accueil, votre ordinateur risque de ne pas pouvoir détecter la station d'accueil
lorsqu'elle est raccordée (même si les particules sont invisibles à l'œil nu).
Si vous pensez que le raccordement est mauvais, retirez l'adaptateur secteur et la
batterie, puis nettoyez le connecteur ainsi que la zone environnante de l'ordinateur
et de l'appareil. Les souffleurs disponibles dans le commerce sont également
efficaces pour éliminer les résidus de poussière et de saleté.
Prenez garde de ne pas endommager les connecteurs lors de leur nettoyage.
• Lorsque vous utilisez cette unité avec votre ordinateur, assurez-vous que le témoin
IN USE est allumé.
Si le témoin IN USE est éteint, retirez cette unité de votre ordinateur, puis installez-
la à nouveau afin que le témoin IN USE s'allume.
Entretien
Nettoyez l'appareil à l'aide d'un chiffon sec et doux, ou légèrement imprégné d'une
solution détergente neutre. N'utilisez aucun type de solvant, comme de l'alcool ou de
l'essence, qui risqueraient d'endommager la carcasse de l'appareil.
