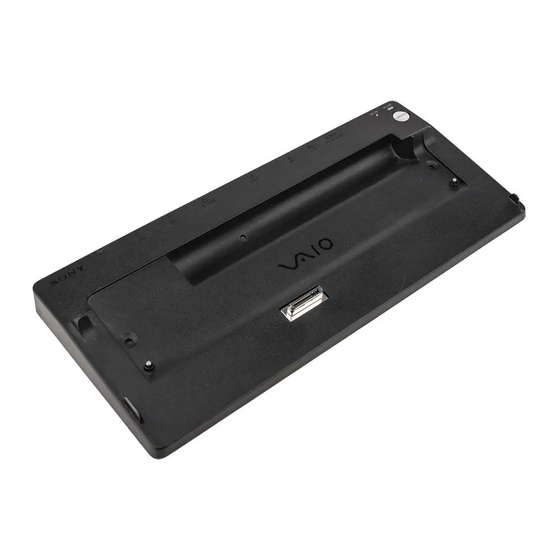

Sony Vaio VGP-PRSZ1 Operating Instructions

Computer accessories: vgn-sz series vaio notebook docking station.
Hide thumbs


Advertisement

Docking Station
VGP-PRSZ1

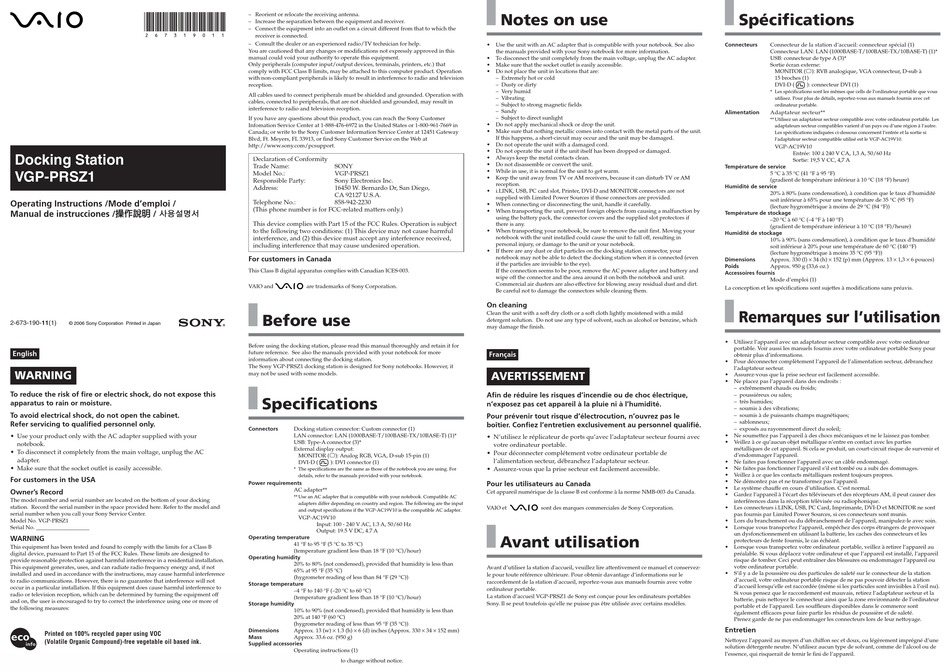

Operating Instructions /Mode d'emploi /
Manual de instrucciones /操作說明 /
2-673-190-11(1)
© 2006 Sony Corporation Printed in Japan
English
WARNING
To reduce the risk of fire or electric shock, do not expose this
apparatus to rain or moisture.
To avoid electrical shock, do not open the cabinet.
Refer servicing to qualified personnel only.
• Use your product only with the AC adapter supplied with your
notebook.
• To disconnect it completely from the main voltage, unplug the AC
adapter.
• Make sure that the socket outlet is easily accessible.
For customers in the USA
Owner's Record
The model number and serial number are located on the bottom of your docking
station. Record the serial number in the space provided here. Refer to the model and
serial number when you call your Sony Service Center.
Model No. VGP-PRSZ1
Serial No. ___________________
WARNING
This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to
provide reasonable protection against harmful interference in a residential installation.
This equipment generates, uses, and can radiate radio frequency energy and, if not
installed and used in accordance with the instructions, may cause harmful interference
to radio communications. However, there is no guarantee that interference will not
occur in a particular installation. If this equipment does cause harmful interference to
radio or television reception, which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference using one or more of
the following measures:
Printed on 100% recycled paper using VOC
(Volatile Organic Compound)-free vegetable oil based ink.
– Reorient or relocate the receiving antenna.
– Increase the separation between the equipment and receiver.
– Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected.
– Consult the dealer or an experienced radio/TV technician for help.
You are cautioned that any changes or modifications not expressly approved in this
manual could void your authority to operate this equipment.
Only peripherals (computer input/output devices, terminals, printers, etc.) that
comply with FCC Class B limits, may be attached to this computer product. Operation
with non-compliant peripherals is likely to result in interference to radio and television
reception.
All cables used to connect peripherals must be shielded and grounded. Operation with
cables, connected to peripherals, that are not shielded and grounded, may result in
interference to radio and television reception.
If you have any questions about this product, you can reach the Sony Customer
Infomation Service Center at 1-888-476-6972 in the United States or 1-800-961-7669 in
Canada; or write to the Sony Customer Information Service Center at 12451 Gateway
Blvd, Ft. Meyers, FL 33913, or find Sony Customer Service on the Web at
http://www.sony.com/pcsupport.
Declaration of Conformity
Trade Name:
SONY
Model No.:
VGP-PRSZ1
Responsible Party:
Sony Electronics Inc.
Address:
16450 W. Bernardo Dr, San Diego,
CA 92127 U.S.A.
Telephone No.:
858-942-2230
(This phone number is for FCC-related matters only.)
This device complies with Part 15 of the FCC Rules. Operation is subject
to the following two conditions: (1) This device may not cause harmful
interference, and (2) this device must accept any interference received,
including interference that may cause undesired operation.
For customers in Canada
This Class B digital apparatus complies with Canadian ICES-003.
VAIO and
are trademarks of Sony Corporation.

Before use

Before using the docking station, please read this manual thoroughly and retain it for
future reference. See also the manuals provided with your notebook for more
information about connecting the docking station.
The Sony VGP-PRSZ1 docking station is designed for Sony notebooks. However, it
may not be used with some models.

Specifications

Connectors
Docking station connector: Custom connector (1)
LAN connector: LAN (1000BASE-T/100BASE-TX/10BASE-T) (1)*
USB: Type-A connector (3)*
External display output:
MONITOR (a): Analog RGB, VGA, D-sub 15-pin (1)
DVI-D (
): DVI connector (1)
* The specifications are the same as those of the notebook you are using. For
details, refer to the manuals provided with your notebook.
Power requirements
AC adapter**
** Use an AC adapter that is compatible with your notebook. Compatible AC
adapters differ depending on country and region. The following are the input
and output specifications if the VGP-AC19V10 is the compatible AC adapter.
VGP-AC19V10
Input: 100 - 240 V AC, 1.3 A, 50/60 Hz
Output: 19.5 V DC, 4.7 A
Operating temperature
41 °F to 95 °F (5 °C to 35 °C)
(temperature gradient less than 18 °F (10 °C)/hour)
Operating humidity
20% to 80% (not condensed), provided that humidity is less than
65% at 95 °F (35 °C)
(hygrometer reading of less than 84 °F (29 °C))
Storage temperature
–4 °F to 140 °F (–20 °C to 60 °C)
(temperature gradient less than 18 °F (10 °C)/hour)
Storage humidity
10% to 90% (not condensed), provided that humidity is less than
20% at 140 °F (60 °C)
(hygrometer reading of less than 95 °F (35 °C))
Dimensions
Approx. 13 (w)
1.3 (h) 6 (d) inches (Approx. 330 34 152 mm)
Mass
Approx. 33.6 oz. (950 g)
Supplied accessories
Operating instructions (1)
Design and specifications are subject to change without notice.
Notes on use
• Use the unit with an AC adapter that is compatible with your notebook. See also
the manuals provided with your Sony notebook for more information.
• To disconnect the unit completely from the main voltage, unplug the AC adapter.
• Make sure that the socket outlet is easily accessible.
• Do not place the unit in locations that are:
– Extremely hot or cold
– Dusty or dirty
– Very humid
– Vibrating
– Subject to strong magnetic fields
– Sandy
– Subject to direct sunlight
• Do not apply mechanical shock or drop the unit.
• Make sure that nothing metallic comes into contact with the metal parts of the unit.
If this happens, a short-circuit may occur and the unit may be damaged.
• Do not operate the unit with a damaged cord.
• Do not operate the unit if the unit itself has been dropped or damaged.
• Always keep the metal contacts clean.
• Do not disassemble or convert the unit.
• While in use, it is normal for the unit to get warm.
• Keep the unit away from TV or AM receivers, because it can disturb TV or AM
reception.
• i.LINK, USB, PC card slot, Printer, DVI-D and MONITOR connectors are not
supplied with Limited Power Sources if those connectors are provided.
• When connecting or disconnecting the unit, handle it carefully.
• When transporting the unit, prevent foreign objects from causing a malfunction by
using the battery pack, the connector covers and the supplied slot protectors if
there is any.
• When transporting your notebook, be sure to remove the unit first. Moving your
notebook with the unit installed could cause the unit to fall off, resulting in
personal injury, or damage to the unit or your notebook.
• If there are any dust or dirt particles on the docking station connector, your
notebook may not be able to detect the docking station when it is connected (even
if the particles are invisible to the eye).
If the connection seems to be poor, remove the AC power adapter and battery and
wipe off the connector and the area around it on both the notebook and unit.
Commercial air dusters are also effective for blowing away residual dust and dirt.
Be careful not to damage the connectors while cleaning them.
On cleaning
Clean the unit with a soft dry cloth or a soft cloth lightly moistened with a mild
detergent solution. Do not use any type of solvent, such as alcohol or benzine, which
may damage the finish.
Français
AVERTISSEMENT
Afin de réduire les risques d'incendie ou de choc électrique,
n'exposez pas cet appareil à la pluie ni à l'humidité.
Pour prévenir tout risque d'électrocution, n'ouvrez pas le
boîtier. Confiez l'entretien exclusivement au personnel qualifié.
• N'utilisez le réplicateur de ports qu'avec l'adaptateur secteur fourni avec
votre ordinateur portable.
• Pour déconnecter complétement votre ordinateur portable de
l'alimentation secteur, débranchez l'adaptateur secteur.
• Assurez-vous que la prise secteur est facilement accessible.
Pour les utilisateurs au Canada
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
VAIO et
sont des marques commerciales de Sony Corporation.
Avant utilisation
Avant d'utiliser la station d'accueil, veuillez lire attentivement ce manuel et conservez-
le pour toute référence ultérieure. Pour obtenir davantage d'informations sur le
raccordement de la station d'accueil, reportez-vous aux manuels fournis avec votre
ordinateur portable.
La station d'accueil VGP-PRSZ1 de Sony est conçue pour les ordinateurs portables
Sony. Il se peut toutefois qu'elle ne puisse pas être utilisée avec certains modèles.
Spécifications
Connecteurs
Connecteur de la station d'accueil: connecteur spécial (1)
Connecteur LAN: LAN (1000BASE-T/100BASE-TX/10BASE-T) (1)*
USB: connecteur de type A (3)*
Sortie écran externe:
MONITOR (a): RVB analogique, VGA connecteur, D-sub à
15 broches (1)
DVI-D (
): connecteur DVI (1)
* Les spécifications sont les mêmes que cells de l'ordinateur portable que vous
utilisez. Pour plus de détails, reportez-vous aux manuels fournis avec cet
ordinateur portable.
Alimentation
Adaptateur secteur**
** Utilisez un adaptateur secteur compatible avec votre ordinateur portable. Les
adaptateurs secteur compatibles varient d'un pays ou d'une région à l'autre.
Les spécifications indiquées ci-dessous concernent l'entrée et la sortie si
l'adaptateur secteur compatible utilisé est le VGP-AC19V10.
VGP-AC19V10
Entrée: 100 á 240 V CA, 1,3 A, 50/60 Hz
Sortie: 19,5 V CC, 4,7 A
Température de service
5 °C à 35 °C (41 °F à 95 °F)
(gradient de température inférieur à 10 °C (18 °F) heure)
Humidité de service
20% à 80% (sans condensation), à condition que le taux d'humidité
soit inférieur à 65% pour une température de 35 °C (95 °F)
(lecture hygrométrique à moins de 29 °C (84 °F))
Température de stockage
–20 °C à 60 °C (–4 °F à 140 °F)
(gradient de température inférieur à 10 °C (18 °F)/heure)
Humidité de stockage
10% à 90% (sans condensation), à condition que le taux d'humidité
soit inférieur à 20% pour une température de 60 °C (140 °F)
(lecture hygrométrique à moins 35 °C (95 °F))
Dimensions
Approx. 330 (l) 34 h) 152 (p) mm (Approx. 13 1,3
Poids
Approx. 950 g (33,6 oz.)
Accessoires fournis
Mode d'emploi (1)
La conception et les spécifications sont sujettes à modifications sans préavis.
Remarques sur l'utilisation
• Utilisez l'appareil avec un adaptateur secteur compatible avec votre ordinateur
portable. Voir aussi les manuels fournis avec votre ordinateur portable Sony pour
obtenir plus d'informations.
• Pour déconnecter complètement l'appareil de l'alimentation secteur, débranchez
l'adaptateur secteur.
• Assurez-vous que la prise secteur est facilement accessible.
• Ne placez pas l'appareil dans des endroits :
– extrêmement chauds ou froids;
– poussiéreux ou sales;
– très humides;
– soumis à des vibrations;
– soumis à de puissants champs magnétiques;
– sablonneux;
– exposés au rayonnement direct du soleil;
• Ne soumettez pas l'appareil à des chocs mécaniques et ne le laissez pas tomber.
• Veillez à ce qu'aucun objet métallique n'entre en contact avec les parties
métalliques de cet appareil. Si cela se produit, un court-circuit risque de survenir et
d'endommager l'appareil.
• Ne faites pas fonctionner l'appareil avec un câble endommagé.
• Ne faites pas fonctionner l'appareil s'il est tombé ou a subi des dommages.
• Veillez à ce que les contacts métalliques restent toujours propres.
• Ne démontez pas et ne transformez pas l'appareil.
• Le système chauffe en cours d'utilisation. C'est normal.
• Gardez l'appareil à l'écart des téléviseurs et des récepteurs AM, il peut causer des
interférences dans la réception télévisée ou radiophonique.
• Les connecteurs i.LINK, USB, PC Card, Imprimante, DVI-D et MONITOR ne sont
pas fournis par Limited Power Sources, si ces connecteurs sont munis.
• Lors du branchement ou du débranchement de l'appareil, manipulez-le avec soin.
• Lorsque vous transportez l'appareil, empêchez des corps étrangers de provoquer
un dysfonctionnement en utilisant la batterie, les caches des connecteurs et les
protecteurs de fente fournis, le cas échéant.
• Lorsque vous transportez votre ordinateur portable, veillez à retirer l'appareil au
préalable. Si vous déplacez votre ordinateur et que l'appareil est installé, l'appareil
risque de tomber. Ceci peut entraîner des blessures ou endommager l'appareil ou
votre ordinateur portable.
• S'il y a de la poussière ou des particules de saleté sur le connecteur de la station
d'accueil, votre ordinateur portable risque de ne pas pouvoir détecter la station
d'accueil lorsqu'elle est raccordée (même si les particules sont invisibles à l'œil nu).
Si vous pensez que le raccordement est mauvais, retirez l'adaptateur secteur et la
batterie, puis nettoyez le connecteur ainsi que la zone environnante de l'ordinateur
portable et de l'appareil. Les souffleurs disponibles dans le commerce sont
également efficaces pour faire partir les résidus de poussière et de saleté.
Prenez garde de ne pas endommager les connecteurs lors de leur nettoyage.
Entretien
Nettoyez l'appareil au moyen d'un chiffon sec et doux, ou légèrement imprégné d'une
solution détergente neutre. N'utilisez aucun type de solvant, comme de l'alcool ou de
l'essence, qui risquerait de ternir le fini de l'appareil.
6 pouces)

Advertisement

Table of Contents

   Related Manuals for Sony Vaio VGP-PRSZ1

   Summary of Contents for Sony Vaio VGP-PRSZ1

  • Page 1: Before Use

    If you have any questions about this product, you can reach the Sony Customer Infomation Service Center at 1-888-476-6972 in the United States or 1-800-961-7669 in Canada;...
  • Page 2 Tenga cuidado de no dañar los conectores cuando los limpie. conexión. La base de conexión VGP-PRSZ1 de Sony está diseñada para utilizarse con Limpieza ordenadores portátiles Sony. No obstante, es posible que no pueda utilizarse con algunos modelos.

Comments to this Manuals

Symbols: 0
Latest comments:
