Summary of Contents for Kathrein UFE 335

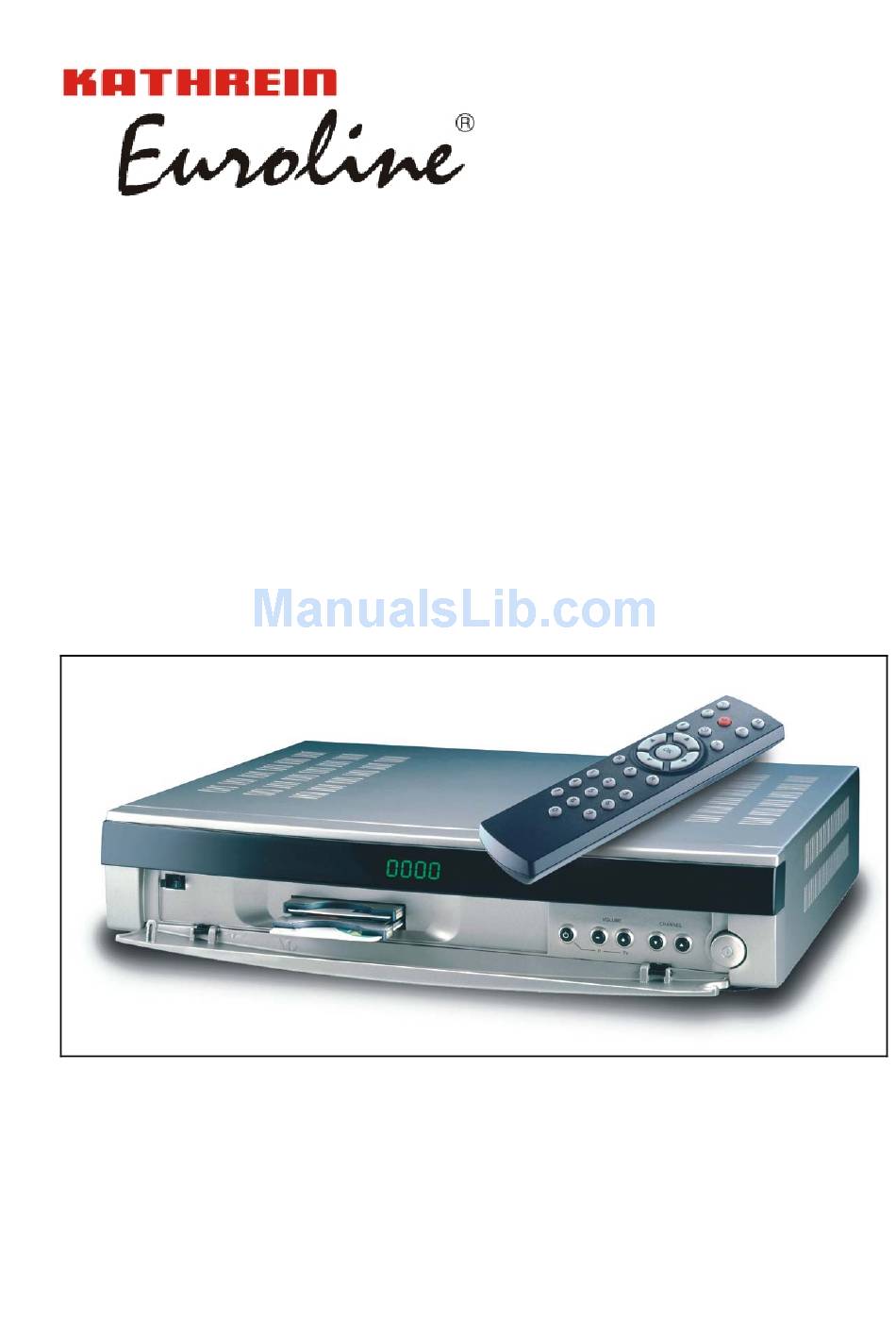

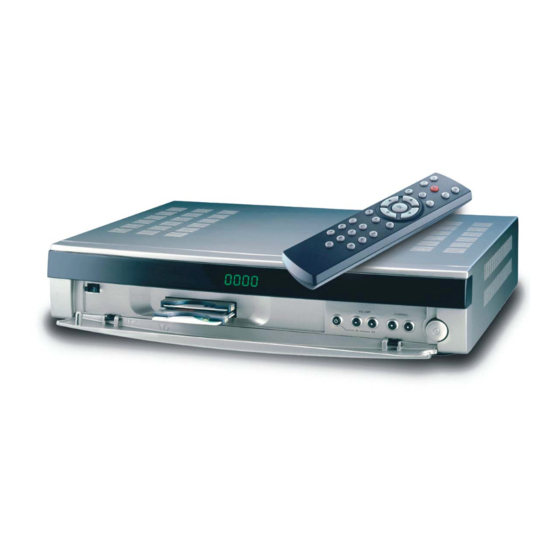

- Page 1 Mode d'emploi Récepteur satellite DVB UFE 335/335S - 336/336S Référence: 20210028/20210029 – 20210030/20210031 Nouveau.: 20210036/20210037 - 20210038/20210039...
-
Page 3: Avant-Propos
à ce sujet au paragraphe "Mise à jour du logiciel et des listes des chaînes". Veuillez conserver l'emballage d'origine en cas d'une éventuelle réexpédition. UFE 335/335S FTA seulement chaînes libres (pas d’emplacement CI!) UFE 336/336S CI chaînes libres et cryptées (fig. page de titre) -
Page 4: Table Of Contents
Sommaire Sommaire Avant-propos ..............................3 Sommaire ................................. 4 Consignes de sécurité ............................ 6 Absence prolongée/orage .......................... 6 Cordon secteur ............................6 Nettoyage ..............................6 Enfants qui jouent............................6 Réparation ..............................6 Raccordements ............................6 Mise à la terre............................. 7 Lieu d'installation ............................7 Aération .............................. - Page 5 Sommaire Généralités ............................... 33 Réception de chaînes cryptées ........................ 34 Glossaire ................................ 35 Caractéristiques techniques ........................36...
-
Page 6: Consignes De Sécurité
Consignes de sécurité Consignes de sécurité Remarques importantes concernant l'utilisation Vous trouverez dans le paragraphe suivant des remarques importantes sur l'utilisation, le lieu d'installation et le raccordement du récepteur. Lisez attentivement ces remarques avant de mettre en service l'appareil. Absence prolongée/orage En cas d'absence prolongée ou d'orage, éteignez toujours l'appareil à... -
Page 7: Mise À La Terre
Consignes de sécurité Mise à la terre L'antenne parabolique doit être mise à la terre conformément aux consignes ; il s'agit dans ce cas d'observer les réglementations locales ou les prescriptions VDE en vigueur. Conseils importants sur le lieu d'installation et le montage Lieu d'installation Tout appareil électronique produit de la chaleur. -
Page 8: Raccordements, Éléments De Service Et D'affichage
Raccordements, éléments de service et d’affichage Raccordements, éléments de service et d’affichage Au dos de l'appareil se trouvent les connecteurs suivants: 230V / 50 Hz Branchez le cordon secteur dans l'embase secteur AUDIO TV g. et dr. Sortie audio, canaux gauche (L) et droit (R) pour brancher une chaîne hi-fi stéréo Connectez la prise TV à... -
Page 9: Commande
Commande Commande Commande rapprochée Ouvrez (et fermez) le volet en face avant du récepteur en faisant légèrement pression sur la surface portant des plots (sur la gauche). La commande rapprochée comporte les touches [STANDBY] = Veille, [▲] et [▼] pour sélectionner les chaînes (avant/arrière) ainsi que [ - ] et [ + ] pour le réglage du volume. -
Page 10: Fonctions De La Télécommande
Fonctions de la télécommande Fonctions de la télécommande Un appui sur la touche rouge ou une touche numérique [0]-[9] supprime le mode Veille (Stand-by). Les touches [◄] [►] et [▲] [▼] disposées autour de la touche OK ont en mode Normal la fonction Volume –/+ (Vol -/+) et Chaîne –/+ (Ch - /+). - Page 11 Fonctions de la télécommande Maintenez la touche " " enfoncée. Saisissez "902" à l’aide des touches numériques. Pour adopter le code, appuyez d’abord à nouveau sur la touche " " et mettez ensuite le récepteur 2 en veille à l’aide de la touche ...
-
Page 12: Sélectionner Une Chaîne
Sélectionner une chaîne Sélectionner une chaîne Sélection des chaînes avec les touches numériques et la liste [0]-[9], ▲], [▼] Vous sélectionnez une chaîne en tapant directement le numéro de la chaîne avec les touches numériques (0 est aussi un numéro valable pour une chaîne). - Page 13 Sélectionner une chaîne met à votre disposition 10 banques de chaînes favorites librement définissables qui permettent une gestion et un tri ordonné des chaînes. Une banque de favoris est une liste dans laquelle il est possible de ranger des chaînes sélectionnées parmi le pool de chaînes. A la livraison, les noms des banques ont été...
-
Page 14: Infos Lors Du Changement De Chaîne
Sélectionner une chaîne Infos lors du changement de chaîne Cet affichage apparaît sur l’écran à chaque fois que vous changez de chaîne et dure env. 3 secondes. Il contient les informations suivantes : Banque de favoris Plage de mémoire et nom de la chaîne Si plusieurs canaux audio/ de langue sont disponibles, un "A"... -
Page 15: Réglages Du Son
Sélectionner une chaîne Réglages du son a) Le volume du récepteur peut être réglé avec les touches [◄] ou [►] sur 20 niveaux de réglage. Le niveau actuel du volume est indiqué dans l'affichage de la chaîne. L 2 0 b) [ ] Coupure du son (Stumm - Mute) –... - Page 16 Sélectionner une chaîne détecte un ordre provenant de la télécommande. L'enregistrement programmé ne peut être interrompu prématurément E n d qu'avec la touche [ ]. le mot "E n d" (Fin) est affiché après l'interruption. Toutes les fonctions usuelles du récepteur redeviennent alors disponibles.
-
Page 17: Epg - Guide De Programmes Électronique (Navigateur De Base)
Sélectionner une chaîne par l'émetteur. Veuillez corriger au menu Installation le "décalage horaire" lors du passage de l'heure d'été à l'heure d'hiver et vice versa. Pour l'heure d'été de l'Europe centrale = {+2 h} Pour l'heure d'hiver de l'Europe centrale = {+1 h} Tenez compte que l'heure transmise par certaines chaînes "exotiques"... - Page 18 Sélectionner une chaîne Avec les touches [▼] [▲] ou [►] [◄] , vous pouvez chercher l'émission souhaitée ligne par ligne ou page par page et en avant ou en arrière. [OK] Lorsque vous avez choisi l'émission souhaitée, la touche [OK] vous permet d'afficher des informations détaillées. Si aucune information supplémentaire n'est disponible, vous recevez un message approprié.
-
Page 19: Structure Des Menus
Structure des menus Structure des menus Chaînes Banque des favoris Appelez le menu principal avec la touche [M] puis appuyez deux fois sur la touche [OK]. Trier, échanger, copier et supprimer des chaînes – dans un seul menu. [ i ] Sélectionnez une des banques de favoris 0-9. - Page 20 Structure des menus [TV] Choisissez la source des chaînes (p. ex. TOUTES ou NOUVELLES) chaînes). [▼] [▲] Choisissez la position souhaitée dans la banque des favoris (pointe de la flèche bleue). [◄] [►] Choisissez la chaîne dans la liste des chaînes source (fenêtre de droite).
- Page 21 Structure des menus déposez-la dans la case temporaire avec la touche Taste choisissez le numéro de la chaîne cible avec les touches [▼] [▲] ou [0-9], insérez-la avec la touche [ A ] – terminé! Effacer Déplacez dans la barre rouge la chaîne à supprimer avec les touches [▼] [▲] (ou en tapant le numéro de la chaîne) et ensuite dans la case temporaire avec la touche [ Quittez le menu avec la touche [E] et acquittez "Effacer"...
- Page 22 Structure des menus supprimer, l'image correspondante dans la fenêtre choisie. La recherche trouve également des canaux qui ne contiennent pas de chaînes TV utilisables. Une mire p. ex. peut ainsi être reconnue dès la recherche et n'est pas inscrite involontairement dans une des listes de chaînes.
-
Page 23: Modifier Nom Des Favoris
Structure des menus Nota : Lorsque le récepteur détecte des chaînes qui sont déjà enregistrées dans la banque de favoris – le message suivant: Chaîne déjà dans la liste F est affiché au dessus du symbole de la touche [OK]. Nota : Si vous avez supprimé... -
Page 24: Signal D'antenne Et Paramètres De Réception
Structure des menus module AC correspondant doit être installé sur le récepteur. La touche [F] et la touche [◄] ou [►] (dans les 2 secondes suivantes) permettent de modifier la transparence du menu affiché sur l'écran. Sélection du satellite avec la touche [M]. (TV) Sélection des chaînes cryptées ou non avec la touche [TV]. - Page 25 Structure des menus avec la touche [4]. Sélectionnez ensuite avec la touche [2] ou la touche [▼] le champ de saisie {PIN} et activez-le avec la touche [OK]. Tapez votre "ancien" et votre "nouveau" code en procédant comme suit: Entrez d’abord le code PIN actuel (00000 la toute première fois). Entrez maintenant le nouveau code PIN.
-
Page 26: Recherche
Structure des menus "Désactivé" pour le champ de saisie {Code secret}. Les marquages "?" restent inchangés et sont de nouveau valables après la réactivation du code secret, c.-à-d. lorsque le champ de saisie {Code secret} est de nouveau sur ACTIVE! Recherche Recherche de satellite La recherche de satellite se fait pour toutes les fréquences du satellite... -
Page 27: Recherche De Transpondeur
Structure des menus Recherche de transpondeur Lors de la recherche d'un transpondeur, le récepteur recherche toutes les chaînes d'un transpondeur. Si les paramètres (Satellite, Fréquence, Polarisation, Taux de modulation) de la chaîne recherchée sont connus, vous pouvez alors employer la recherche de transpondeur. Si p. - Page 28 Structure des menus Activez le numéro du satellite souhaité, p. ex. avec une touche numérique [1-8] et appelez le menu de saisie des paramètres avec la touche [OK]. 1. Entrer ou modifier le nom Sélectionnez le champ de saisie {NOM} avec la touche [1] et ensuite l'activez avec [OK].
-
Page 29: Installation
Structure des menus {DESACTIVE} La réception du satellite sélectionné est VERROUILLEE sur votre installation. Installation Décalage horaire Après la mise sous tension avec l'interrupteur secteur ou après une chute de tension, l'heure et la date pour l'horloge interne (minuterie) sont récupérées dans les données reçues. Afin que l'heure et la date du récepteur correspondent à... -
Page 30: Chemins Des Signaux
Structure des menus Chemins des signaux L'activation et la modification des différents champs se font de la manière habituelle. Sélectionnez le champ de saisie {XYZ} avec les touches [0]-[9] ou [▼]/[▲] et activez-le avec [OK]. Vous régler les paramètres avec les touches [▼] ou [▲]. Vous confirmez et quittez la sélection avec [OK]. -
Page 31: Diseqc (Digital Satellite Equipment Control)
Structure des menus Attention! Avec des installations individuelles, n'employez que le réglage {DESACTIVE}, sinon le récepteur alimente le LNB également lorsqu'il est en Stand-by (Veille). La consommation du récepteur peut alors s'élever à 10 W au lieu des 2 W typiques pour le mode Veille. {ACTIVE} En mode Veille, la tension du LNB reste activée, p. -
Page 32: Ufo
"UFO mini" et "UFO micro" sont des installations SAT spécifiques de la société Kathrein. Appliquez ici les paramètres de réglage nécessaires précisés dans les modes d'emploi des installations SAT correspondantes. mini {DESACTIVE} / {ACTIVE} Remote Freq. -
Page 33: Ca (Conditional Access) = Chaînes Cryptées (Seulement Pour Ufe 336/336S!)
Structure des menus prématurément le téléchargement. Cette information est déterminée par le CAM ou la Smartcard et ne provient donc pas du récepteur. Selon le contenu du carrousel de données, le téléchargement peut durer une heure ! Enregistrement des données. Attention ! Vous ne devez pas éteindre le récepteur au cours de cette phase ! CA (Conditional Access) = chaînes cryptées (seulement pour UFE 336/336S!) -
Page 34: Réception De Chaînes Cryptées
Structure des menus Vous trouverez à cet effet le volume et le contenu dans les informations et la documentation de votre prestataire de services. Réception de chaînes cryptées Selon le satellite, il est possible de recevoir quelques centaines de chaînes cryptées. Vous avez deux possibilités pour régler les chaînes de votre prestataire de services. -
Page 35: Glossaire
Glossaire Glossaire Bande Bande de fréquence d'un satellite : Low-Band (bande basse) et High-Band (bande haute) Banque de favoris Liste des chaînes sélectionnées parmi le pool des chaînes Conditional Access = accès conditionnel pour des chaînes cryptées CVBS Composite Video Burst Sync: en français signal vidéo composite (signal de couleur, d'image, de suppression et de synchronisation) norme vidéo pour les téléviseurs et magnétoscopes DiSEqC... -
Page 36: Caractéristiques Techniques
Quadruple afficheur LED (vert) Minuterie pour huit événements (TV ou Radio) Orientation optimale de l'antenne parabolique selon intensité du champ et qualité du signal reçu Réinsertion du télétexte (pour transmission sur TV) préparé pour UFO mini, UFO micro (spécifique à Kathrein) - Page 37 Puissance consommée avec LNB 22 W typ., y compris 2 modules AC) pour UFE 335/336 S (400mA/18V/25W max.) 12 W max (19 W typ.) pour UFE 335/336 S Puissance consommée sans LNB 12 W max (10 W typ.) Puissance consommée en Veille 2,5 W max (2 W typ.)
- Page 38 Internet : http://www.kathrein.de KATHREIN-Werke KG Téléphone (0 80 31) 18 40 Fax (0 80 31) 18 43 06 Anton-Kathrein-Straße 1-3 Postfach 10 04 44 D-83004 Rosenheim...
