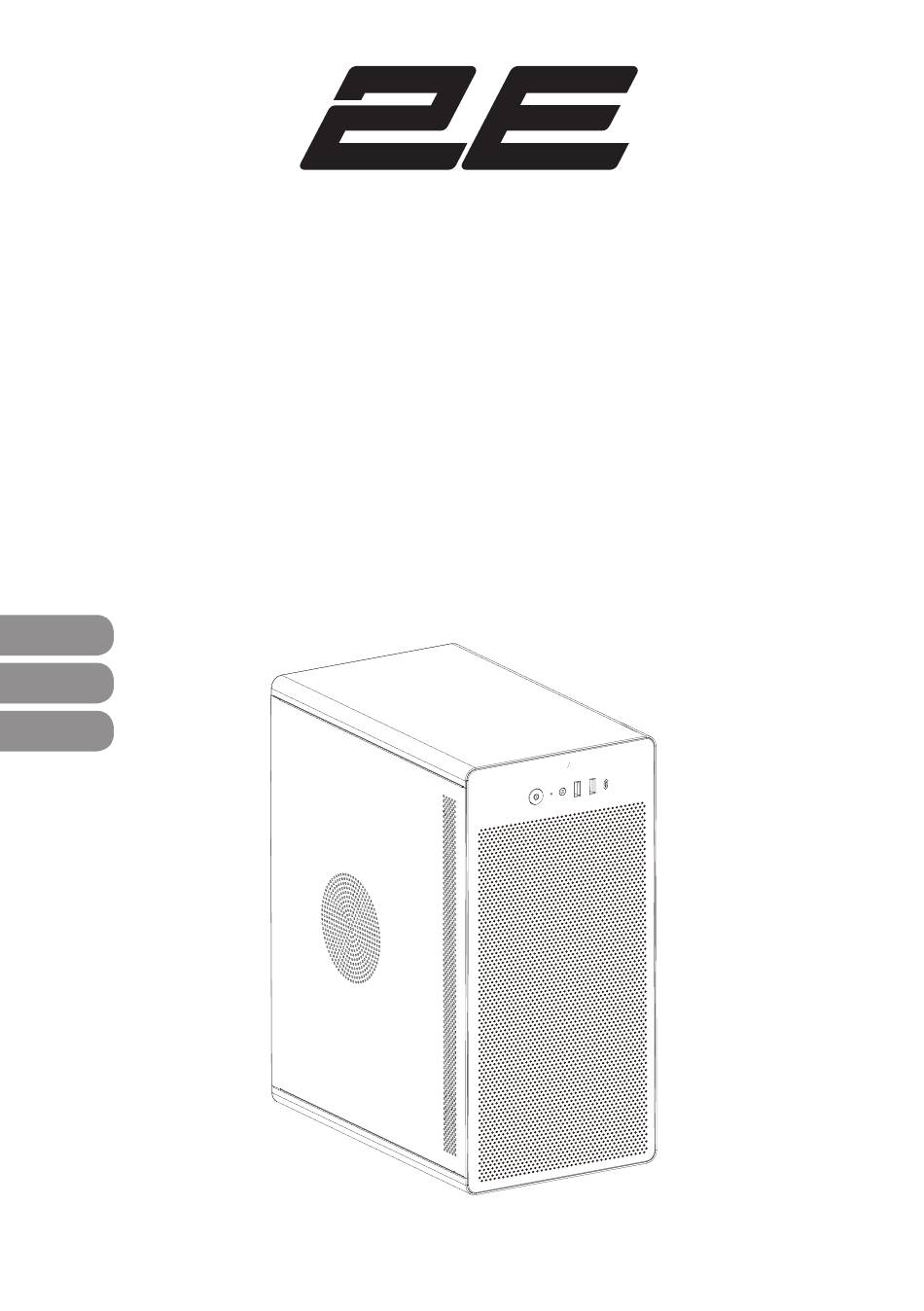

- Page 1 КЕРІВНИЦТВО ПО ВИКОРИСТАННЮ КОМП’ЮТЕРНОГО КОРПУСА РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КОМПЬЮТЕРНОГО КОРПУСА COMPUTER CASE OPERATION GUIDE 2E-V285W...
- Page 2 Виріб: комп’ютерний корпус. Призначення: для розміщення компонентів системи персонального комп’ютера. Модель: 2E-V285W Колір: білий. СПЕЦИФІКАЦІЯ КОМП’ЮТЕРНОГО КОРПУСУ Вид Mini Tower Матеріал Пластик, сталь 0.7 мм Материнські плати Micro ATX, Mini ITX Зовнішні відсіки 5.25’’ — Внутрішні відсіки 2.5’’ 2 (3) шт.
- Page 3 5(b) пылевой фильтр; ОПИС 5(b) dust filter; 5(c) место для вентиляторов. Основна частина Передня 5(c) place for case fans. панель Боковая панель(левая): закаленное стекло. Side panel (left): tempered glass. Боковая панель(правая). Бічна Side panel (right). панель (ліва) *Внешний вид и комплектация товара могут быть дополнены или изменены с целью его усовершенствования...
- Page 4 № Наіменування Кількість шт. Гвинти для кріплення вентиляторів Стрічка для закріплення кабелів Гумові накладки на ніжки Стяжки Стор 4-5-6 (Інтструкція TMQ0109) ВСТАНОВЛЕННЯ КОМПОНЕНТІВ СИСТЕМИ Демонтаж панелей корпусу. 1. Бічна (ліва) панель (перфорований метал). Закріплена гвинтами (2 шт). Щоб демонтувати панель, необхідно відкрутити...
- Page 5 ВСТАНОВЛЕННЯ КОМПОНЕНТІВ СИСТЕМИ Демонтаж панелей корпусу. 1. Бічна (ліва) панель (перфорований метал). Закріплена гвинтами (2 шт) - (а). Щоб демонтувати панель, необхідно відкрутити гвинти та акуратно зняти панель (б). а б Встановлення материнської плати. 1. Визначити місце розположення материнської плати. 2.
- Page 6 Встановлення відеокарти (VGA). 1. Місце положення слотів розширення - на задній панелі. Демонтувати відсік (ки) для розміщення відеокарти. 2. Встановити та закріпити відеокарту на відведене місце. Встановлення блоку живлення. 1. Розміщення блоку живлення в верхній частині корпусу. 2. Встановіть блок живлення. 3.
- Page 7 3. 1х2.5”SSD або 1х3.5”HDD може бути встановлені на нижній панелі зі сторони передньої панелі, як показано на зображенні. Фіксуються SSD або HDD з зворотньої сторони. (Увага! В нижній частині панелі не можливо одночасно розмістити 2хHDD). Встановлення вентиляторів. 1 В корпус можливо встановити вентилятор 1х120мм - та закріпити на задню панель. 2 В...
- Page 8 УМОВИ ЕКСПЛУАТАЦІЇ ТА ЗАХОДИ БЕЗПЕКИ 1) Перед початком експлуатації необхідно пересвідчитись у наявності всіх необхідних деталей. 2) Під час складання, використовуйте рукавички, щоб не пошкодити руки. 3) Не застосовуйте надмірну силу для закріплення компонентів, щоб не пошкодити корпус або кріплення. 4) Необхідно...
- Page 9 ЗБЕРІГАННЯ,ТРАНПОРТУВАННЯ ТА УТИЛІЗАЦІЯ 1) Здійснювати транспортування виробу в оригінальній упаковці, щоб уникнути пошкодження. 2) Зберігати в індивідуальній упаковці в закритих сухих приміщеннях із опаленням при температурі від +5 ° С до +40 ° С, відносній вологості не більше 60%. Повітря в приміщенні не...
- Page 10 Изделие: компьютерный корпус. Назначение: для размещения компонентов системы персонального компьютера. Модель: 2E-V285W Цвет: белый. СПЕЦИФИКАЦИЯ Тип Mini Tower Материал Пластик, сталь 0.7 мм Материнские платы Micro ATX, Mini ITX Внешние отсеки 5.25’’ — Внутренние отсеки 2.5’’ 2 (3) шт. Внутренние отсеки 3.5’’...
- Page 11 5(b) пылевой фильтр; ОПИСАНИЕ 5(b) dust filter; 5(c) место для вентиляторов. Основная часть Передняя 5(c) place for case fans. панель Боковая панель(левая): закаленное стекло. Side panel (left): tempered glass. Боковая панель Боковая панель(правая). Side panel (right). (левая) *Внешний вид и комплектация товара могут быть дополнены или изменены с целью его усовершенствования...
- Page 12 № Название Количество шт. Винты для крепления вентиляторов Лента для закрепления кабелей Резиновые накладки на ножки Стяжки УСТАНОВКА КОМПОНЕНТОВ СИСТЕМЫ Демонтаж панелей корпуса. 1. Боковая (левая) панель (перфорированный металл). Закреплена винтами (2 шт.) - (а). Для демонтажа панели необходимо открутить винты и аккуратно снять панел (б)ь. Стор...
- Page 13 Установка видеокарты (VGA). 1. Расположение слотов расширения - на задней панели. Удалить отсек (ки) для размещения видеокарты. 2. Установить и закрепить видеокарту на выделенное место. Установка блока питания. 1. Расположение блока питания в верхней части корпуса. 2. Установите блок питания. 3.
- Page 14 3. 1х2.5”SSD или 1х3.5”HDD могут быть установлены на нижней панели со стороны пере- дней панели, как показано на изображении. Фиксируются SSD или HDD с обратной стороны. (Внимание! В нижней части панели не возможно одновременно разместить 2хHDD). Установка вентиляторов. 1 В корпус возможно установить 1х120 мм вентилятор и закрепить на задней панели. 2 В...
- Page 15 ВНИМАНИЕ: ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ! 7) Установка и замена блока питания должна осуществляться согласно указаниям изготовителя и предупреждениям по безопасности. Несоблюдение рекомендаций может привести к повреждению блока питания или компьютерной системы и может вызвать серьезные увечья или смерть. 8) В блоке питания действует электрический ток с высоким напряжением. Запрещается открывать...
- Page 16 Product: computer case. Using: for placing components of personal computer system. Model: 2E-V285W Color: white. COMPUTER CASE SPECIFICATION Type Mini Tower Material Steel 0,7mm Motherboards Micro ATX, Mini ITX External 5.25’’ — Internal 2.5’’ 2 (3) pcs Internal 3.5’’ 1 (0) pcs...
- Page 17 5(b) пылевой фильтр; DISCRIPTION 5(b) dust filter; 5(c) место для вентиляторов. Front General part 5(c) place for case fans. panel Боковая панель(левая): закаленное стекло. Side panel (left): tempered glass. Side Боковая панель(правая). panel Side panel (right). (left) *Внешний вид и комплектация товара могут быть дополнены или изменены с целью его усовершенствования...
- Page 18 № Name of item Quantity, pcs Fan screws Velcro strip Rubber pads on feet Zip ties Стор 4-5-6 (Інтструкція TMQ0109) ВСТАНОВЛЕННЯ КОМПОНЕНТІВ СИСТЕМИ Демонтаж панелей корпусу. 1. Бічна (ліва) панель (перфорований метал). Закріплена гвинтами (2 шт). Щоб демонтувати панель, необхідно відкрутити...
- Page 19 SYSTEM COMPONENTS INSTALLATION Remove case panels. 1. Side (left) panel (perforated metal). Fastened with screws (2 pcs.) - (a). To disassemble the panel, it is necessary to unscrew the screws and carefully remove the panel (b). а Motherboard installation. 1. Determine the location of the motherboard. 2.
- Page 20 VGA installation. 1. Expension slots on rear plate of chassis. Remove related PCI bay. 2. Insert & fix VGA to proper position. Power supply installation. 1. PSU Space at the top of chassis 2. Insert PSU 3. Fix with hex screw from rear plate (а). SSD installation (2,5’’...
- Page 21 3. 1х2.5”SSD or 1х3.5”HDD can be installed on bottom panel at front end position as shown in the illustration, fix SSD or HDD by screws from the bottom. (Сaution: bottom panel can not be installed 2хHDD in the meantime). Fans Installation. 1 It is possible to install 1 x 120 mm fan in the case and fix it on the back panel.
- Page 22 OPERATING CONDITIONS AND PRECAUTIONS 1) Ensure that you have all the necessary parts before start to use case. 2) It`s important to use gloves during assembling and prevent injures of your hands. 3) Don`t use additional efforts when you fix components to prevent damage of case or case mounting.
- Page 23 STORAGE, TRANSPORTATION AND UTILISATION 1) Transportation of product in original packing to avoid damages. 2) Store in individual packaging in closed, dry, heated rooms at temperatures from +5 ° C to +40 ° C, relative humidity not more than 60%. The air in the room should not contain acid and other vapors that adversely affect the materials of the products.
- Page 24 ГАРАНТІЙНИЙ ТАЛОН Шановний Покупець! Вітаємо Вас з придбанням комп’ютерного корпусу з вмонтованим блоком живлення торговельної марки 2Е, який був розроблений та виготовлений у відповідності до найви- щих стандартів якості, та дякуємо Вам за те, що Ви обрали саме цей виріб. Просимо...
- Page 25 ГАРАНТИЙНЫЙ ТАЛОН Уважаемый покупатель! Поздравляем Вас с приобретением компьютерного корпуса торговой марки 2Е, который был разра- ботан и изготовлен в соответствии с высочайшими стандартами качества, и благодарим Вас за то, что Вы выбрали именно эту продукцию. Просим Вас сохранять талон в течение гарантийного периода. При...
- Page 26 WARRANTY CARD Dear Buyer! Congratulations on your purchase of the 2E brand computer case, which was designed and manufactured in accordance with the highest quality standards, and we thank you for choosing this particular product. We ask you to keep the coupon during the warranty period. When purchasing a product, require a full warranty card.
- Page 27 Warranty card/Гарантійний талон/Гарантийный талон Product information/Інформація про виріб/Информация об изделии Product/Виріб/Изделие Model/Модель Serial number/Серійний номер/Серийный номер Seller Information/Інформація про продавця/Информация о продавце Trade organization name/Назва торгової організації/Название торговой организации The address/Адреса/Адрес Date of sale/Дата продажу/Дата продажи Seller stamp/Штамп продавця/Штамп продавца Coupon/Талон...
