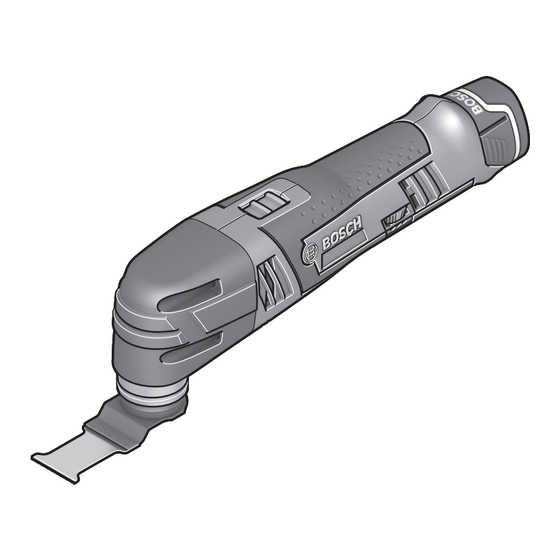

12v max ec brushless starlock oscillating multi-tool bare tool
Hide thumbs

Advertisement

Quick Links

Download this manual
User Manual of Product 1:
BOSCH GOP12V-28N 12V Max EC Brushless Starlock
Oscillating Multi-Tool Bare Tool

Advertisement

loading
Need help?

Need help?

Do you have a question about the GOP12V-28N and is the answer not in the manual?

Questions and answers

Related Manuals for Bosch GOP12V-28N

Summary of Contents for Bosch GOP12V-28N

  • Page 1 User Manual of Product 1: BOSCH GOP12V-28N 12V Max EC Brushless Starlock Oscillating Multi-Tool Bare Tool...
  • Page 2 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:10 AM Page 1 IMPORTANT IMPORTANT IMPORTANTE Read Before Using Lire avant usage Leer antes de usar Operating / Safety Instructions Consignes d’utilisation/de sécurité Instrucciones de funcionamiento y seguridad GOP12V-28 Call Toll Free for Consumer Information & Service Locations Pour obtenir des informations et les adresses de nos centres de service après-vente, appelez ce numéro gratuit Llame gratis para obtener información para el consumidor y ubicaciones de servicio 1-877-BOSCH99 (1-877-267-2499) www.boschtools.com...
  • Page 3 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:10 AM Page 2 Safety Symbols The definitions below describe the level of severity for each signal word. Please read the manual and pay attention to these symbols. This is the safety alert symbol. It is used to alert you to potential personal injury hazards.
  • Page 4 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:10 AM Page 3 Use personal protective equipment. Always Maintain power tools. Check for misalignment wear eye protection. Protective equipment or binding of moving parts, breakage of parts and any other condition that may such as dust mask, non-skid safety shoes, hard affect the power tool’s operation.
  • Page 5 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:10 AM Page 4 Safety Rules for Oscillating Tools Hold power tool by insulated gripping Use thick cushioned gloves and limit the surfaces, when performing an operation exposure time by taking frequent rest where the cutting accessory may contact periods.
  • Page 6 Use only Bosch recommended batteries Risk of injury to user. The power cord must only listed in the charger manual included with be serviced by a Bosch Factory Service Center your tool. Using other types of batteries may or Autho rized Bosch Service Station.
  • Page 7 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:10 AM Page 6 Symbols IMPORTANT: Some of the following symbols may be used on your tool. Please study them and learn their meaning. Proper interpretation of these symbols will allow you to operate the tool better and safer. Symbol Designation / Explanation Volts (voltage)
  • Page 8 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:10 AM Page 7 Symbols (continued) IMPORTANT: Some of the following symbols may be used on your tool. Please study them and learn their meaning. Proper interpretation of these symbols will allow you to operate the tool better and safer.
  • Page 9 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:10 AM Page 8 Functional Description and Specifications Disconnect battery pack from tool before making any assembly, adjustments, or changing accessories. Such preventive safety measures reduce the risk of starting the tool accidentally. Cordless Oscillating Tool BATTERY PACK FIG.
  • Page 10 Check the tight seating of Only Bosch the accessory. Incorrect or accessories rated 21000 not securely fastened accessories can come OPM or greater. Using accessories not loose during operation and pose a hazard.
  • Page 11 Introduction INTENDED USE plastic components, and for grout removal This Bosch oscillating tool is intended for dry using the applicable tools and accessories sanding of surfaces, corners, edges, for recommended by Bosch.
  • Page 12 The GOP12V-28 is compatible with StarLock family of accessories as indicated in the following chart Accessory Accessory Model Number Range GOP12V-28 Only use Bosch accessories rated 21000 OPM or greater. Using accessories not designed for this power tool may result in serious personal injury and property damage. -11-...
  • Page 13 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:11 AM Page 12 Accessory Material Application S A W I N G Separating and deep plunge cuts; HCS plunge also for sawing close to edges, in OSL114 cut saw - Wooden materials corners and hard to reach areas; example: narrow plunge cut in blade for - Soft plastics...
  • Page 14 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:11 AM Page 13 Accessory Material Application - Softwood, Hardwood Fast, deep plunge cuts in wood and plunge cut - Veneered panels metal; example: quick cutting of wood OSL212F saw blade - Plastic-laminated containing nails, deep plunge cuts in for wood panels laminated panels and precise...
  • Page 15 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:11 AM Page 14 Accessory Material Application - Expansion joints Cutting and separating soft - Putty materials; example: cutting OSL214K universal silicone expansion joints or - Insulation materials (rock joint cutter putty. wool) CG plunge - Fiberglass Plunge cuts in extremely abrasive OSL114CG cut saw...
  • Page 16 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:11 AM Page 15 Accessory Material Application S A N D I N G Sanding wood or paint in hard to reach areas without sanding - Wood OSL200CR sanding paper; example: sanding off paint - Paint between shutter louvers, sanding finger wooden floors in corners.
  • Page 17 The segment saw blade is ideal gloves. for making precise cuts in wood, Below are some typical uses for your Bosch plaster, drywall material. oscillating tool. Applications include cutting openings in Flush Cutting flooring for venting, repairing damaged flooring, cutting openings for electrical boxes.
  • Page 18 Mount the scraper blade with the logo side special abrasive pads which are available from facing up. With the flexible scraper, make sure your dealer. For best results, use Bosch that the screw head does not make contact sanding accessories which are of superior...
  • Page 19 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:11 AM Page 18 CUTTING TECHNIQUES FIG. 5 FIG. 6 SANDING TECHNIQUES CORRECT: Sand with a smooth CORRECT: Always cut with a back and forth motion, allowing the smooth back and forth motion. weight of the tool to do the work. Never force the blade.
  • Page 20 (Optional Attachment) INTRODUCTION The OSC004 Depth Stop Kit attachment is compatible with the Bosch GOP40-30 and GOP55-36 Oscillating Tools and allows the depth of a cut to be limited to a user-selected depth. (FIG.A) It can also be used to provide guidance for other types of cuts.
  • Page 21 We recom mend that all tool service be used. Cleaning be performed by a Bosch Factory Service avoid accidents Center or Authorized Bosch Service Station. always dis connect the...
  • Page 22 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:11 AM Page 21 Symboles relatifs à la sécurité Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un danger. Veuillez lire le mode d’emploi et lire la signification de ces symboles. C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour vous avertir de l’existence possible d’un danger de lésion corporelle.
  • Page 23 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:11 AM Page 22 électroportatifs, il suffit d’un moment d’inattention pour Rangez les outils électroportatifs dont vous ne vous causer des blessures corporelles graves. servez pas hors de portée des enfants et ne permettez pas à des personnes qui ne connaissent pas l’outil Utilisez des équipements de sécurité...
  • Page 24 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:11 AM Page 23 Consignes de sécurité pour les outils oscillants Tenez seulement l’outil électroportatif par ses Utilisez des gants épais et rembourrés, et limitez la surfaces de préhension isolées lorsque vous effectuez durée d'exposition en faisant des pauses fréquentes. une opération lors de laquelle l’accessoire de coupe Les vibrations causées par l'outil pourraient être peut entrer en contact avec des câbles cachés.
  • Page 25 électrique ne doit être réparé que par d’un bloc-piles dans un outil électroportatif dont un Centre de service usine de Bosch ou à un centre de l’interrupteur est dans la position de marche est une service après-vente Bosch agréé.
  • Page 26 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:11 AM Page 25 Symboles IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus sûre.
  • Page 27 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:11 AM Page 26 Symboles (suite) IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus sûre.
  • Page 28 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:11 AM Page 27 Description fonctionnelle et spécifications Débranchez le bloc-piles de l'outil avant d'effectuer tout assemblage ou réglage ou de changer les accessoires. Ces mesures de sécurité préventives réduisent le risque d'une mise en marche accidentelle de l'outil. Outil oscillant sans fil BLOC-PILES FIG.
  • Page 29 Pour retirer l’accessoire, desserrez et retirez la vis à tête des accessoires hexagonale au moyen de la clé Allen. Bosch prévus pour fonctionner à une vitesse d’au Pour contribuer à assurer que l’accessoire est bien fixé moins 21 000 OPM. L’utilisation d’accessoires qui ne sur l’outil, nettoyez le porte-accessoire et les accessoires...
  • Page 30 UTILISATIONS PRÉVUES plastique, et pour enlever le coulis en utilisant les outils et accessoires applicables recommandés par Cet outil oscillant de Bosch est conçu pour le ponçage Bosch. à sec de surfaces, coins et bords, pour racler, pour scier des métaux doux, du bois et des composants en Instructions d'utilisation Débranchez...
  • Page 31 Accessoire Plage de numéros de modèles GOP18V-28 Utilisez seulement des accessoires Bosch prévus pour fonctionner à une vitesse d’au moins 21 000 OPM. L’utilisation d’accessoires qui ne sont pas conçus pour cet outil électrique pourrait causer des blessures graves et des dommages matériels.
  • Page 32 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:11 AM Page 31 Accessoire Matériau Application S C I A G E Coupes en plongée profondes et de séparation; également pour scier près Lame de scie des bords, dans les coins et dans les OSL114 à...
  • Page 33 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:11 AM Page 32 Accessoire Matériau Application Lame de - Bois tendre, bois dur Coupes en plongée profondes et rapides scie pour - Panneaux plaqués dans le bois et le métal; exemple : coupe coupe en OSL212F - Panneaux en plastique rapide de bois contenant des clous, coupes...
  • Page 34 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:11 AM Page 33 Accessoire Matériau Application - Joints de dilatation Coupe et séparation de matériaux Coupe joint - Mastic tendres; exemple : coupe de joints OSL214K - Matériaux isolants (laine de de dilatation en silicone ou en universel mastic verre)
  • Page 35 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:11 AM Page 34 Accessoire Matériau Application P O N Ç A G E Ponçage de bois ou de peinture dans les endroits difficiles à Doigt de - Bois atteindre sans papier de verre; OSL200CR ponçage - Peinture exemple : ponçage de peinture entre les persiennes, ponçage de...
  • Page 36 Voici quelques utilisations types pour votre outil d'ouvertures pour des boîtiers électriques. La lame oscillant Bosch. produit les meilleurs résultats en coupant du bois tendre tel que le pin. La durée de la lame sera réduite si Coupe à...
  • Page 37 Bosch de qualité supérieure qui sont soigneusement sélectionnés pour produire des résultats de qualité Montez la lame de l'outil à racler avec le côté comportant professionnelle avec votre outil oscillant.
  • Page 38 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:11 AM Page 37 TECHNIQUES DE COUPE FIG. 5 FIG. 6 TECHNIQUES DE PONÇAGE CORRECT : poncez avec un mouvement de CORRECT : coupez toujours avec un va et vient régulier en laissant le poids de mouvement de va et vient régulier.
  • Page 39 INTRODUCTION La butée de profondeur OSC004 est un accessoire compatible avec les outils oscillants Bosch GOP40-30 et GOP55-36. Elle permet de limiter la profondeur d’une coupe à une valeur sélectionnée par l’utilisateur (Fig. A). Elle peut également être utilisée pour servir de guide avec d’autres types de coupes (Fig.
  • Page 40 Pour éviter les d’entretien sur l’outil à un centre de service-usine accidents, il faut Bosch ou à un centre de service après-vente Bosch toujours débrancher l’outil avant de le nettoyer ou agréé. TECHNI CIENS : Débranchez l’outil et/ou le de l’entretenir. Le meilleur moyen de nettoyer l’outil chargeur de la source de courant avant d’entretenir.
  • Page 41 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:11 AM Page 40 Símbolos de seguridad Las definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra de señal de seguridad. Por favor, lea el manual y preste atención a estos símbolos. Éste es el símbolo de alerta de seguridad.
  • Page 42 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:11 AM Page 41 Seguridad personal Guarde las herramientas que no esté usando fuera del alcance de los niños y no deje que personas que Manténgase alerta, fíjese en lo que está haciendo y no estén familiarizadas con la herramienta mecánica use el sentido común cuando esté...
  • Page 43 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:11 AM Page 42 Normas de seguridad para herramientas oscilantes Agarre la herramienta eléctrica solamente por las Use guantes acolchados gruesos y limite el tiempo de superficies de agarre con aislamiento cuando realice exposición tomando períodos frecuentes de descanso. una operación en la que el accesorio de corte pueda La vibración causada por la herramienta puede ser entrar en contacto con cables ocultos.
  • Page 44 Utilice únicamente las baterías recomendadas por Riesgo de lesiones para el usuario. El cordón de Bosch indicadas en el manual del cargador que se energía debe recibir servicio de ajustes y reparaciones incluye con su herramienta. Es posible que el uso de solamente por un Centro de Servicio de Fábrica Bosch...
  • Page 45 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:11 AM Page 44 Símbolos IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más seguridad.
  • Page 46 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:12 AM Page 45 Símbolos (continuación) IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más seguridad.
  • Page 47 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:12 AM Page 46 Descripción funcional y especificaciones Desconecte el paquete de baterías de la herramienta antes de hacer cualquier ensamblaje, ajustes o cambiar accesorios. Dichas medidas preventivas de seguridad reducen el riesgo de arrancar la herramienta accidentalmente. Herramienta oscilante inalámbrica PAQUETE DE BATERÍAS FIG.
  • Page 48 REMOCIÓN DE ACCESORIOS Utilice sólo accesorios Pour retirer l’accessoire, desserrez et retirez la vis à tête Bosch con capacidad hexagonale au moyen de la clé Allen. nominal de 21000 OPM o mayor. Puede que el uso de Para ayudar a asegúrese de que la herramienta tenga un accesorios no diseñados para esta herramienta eléctrica...
  • Page 49 Introducción USO PREVISTO componentes de plástico, y para quitar lechada Esta herramienta oscilante Bosch está diseñada para utilizando las herramientas y accesorios aplicables lijar en seco superficies, esquinas y bordes, para recomendados por Bosch.
  • Page 50 Gama de números de modelo de accesorio GOP12V-28 Utilice únicamente accesorios Bosch con una capacidad nominal de 21000 OPM o mayor. Puede que el uso de accesorios que no estén diseñados para esta herramienta eléctrica cause lesiones corporales graves y daños materiales.
  • Page 51 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:12 AM Page 50 Accesorio Material Aplicación A S E R R A D O Cortes profundos de separación y por Hoja de sierra inmersión; también para aserrar cerca de HCS de OSL114 - Materiales de madera de bordes, en esquinas y áreas difíciles corte por - Plásticos blandos...
  • Page 52 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:12 AM Page 51 Accesorio Material Aplicación - Madera blanda, Hoja de Cortes por inmersión rápidos y madera dura sierra BIM de profundos en madera y metal; ejemplo: - Paneles enchapados OSL212F corte por corte rápido de madera que contiene - Paneles laminados inmersión clavos, cortes profundos por inmersión...
  • Page 53 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:12 AM Page 52 Accesorio Material Aplicación Cortador de - Juntas de expansión Corte y separación de materiales HCS para - Masilla blandos; ejemplo: corte de juntas OSL214K juntas de tipo - Materiales de aislamiento de expansión de silicona o universal (lana de roca) masilla.
  • Page 54 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:12 AM Page 53 Accesorio Material Aplicación L I J A D O Lijado de madera o pintura en áreas difíciles de alcanzar sin papel de lija; Dedo de lijar - Madera OSL200CR ejemplo: lijado de pintura entre de CG - Pintura tablillas de contraventanas, lijado de...
  • Page 55 A continuación se indican algunos usos típicos de su para cajas eléctricas. La hoja funciona mejor en herramienta oscilante Bosch. maderas más blandas, tales como pino. Para maderas más duras, la duración de la hoja será limitada.
  • Page 56 (se recomienda una inclinación de 30 a 45 Bosch, que son de calidad superior y están grados). Esto se puede lograr asegurándose de que la seleccionados cuidadosamente para producir herramienta esté...
  • Page 57 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:12 AM Page 56 TÉCNICAS DE CORTE FIG. 7 FIG. 8 TÉCNICAS DE LIJADO CORRECTO: Lije con un movimiento suave hacia detrás y hacia delante, dejando que el CORRECTO: Corte siempre con un peso de la herramienta haga el trabajo. movimiento suave hacia detrás y hacia delante.
  • Page 58 ( ditamento opcional) INTRODUCCIÓN El kit de topes de profundidad OSC004 es un aditamento compatible con las herramientas oscilantes Bosch GOP40-30 y GOP55-36, que permite que la profundidad de corte se limite a un valor seleccionado por el usuario (FIG. A). También se puede utilizar para servir de guía para otros tipos de cortes (FIG.
  • Page 59 Centro de servicio a c c i d e n t e s de fábrica Bosch o por una Estación de servicio desconecte siempre la herra mienta de la fuente de Bosch autorizada. energía antes de la limpieza o de la realización de LUBRICACION DE LAS HERRAMIENTAS cual quier mantenimiento.
  • Page 60 2610042946 04-17 GOP12V-28.qxp_GOP18V-28 4/4/17 7:12 AM Page 59 Notes / Remarques / Notas -59-...
  • Page 61 Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para tablero de banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. LA UNICA OBLIGACION DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o...
