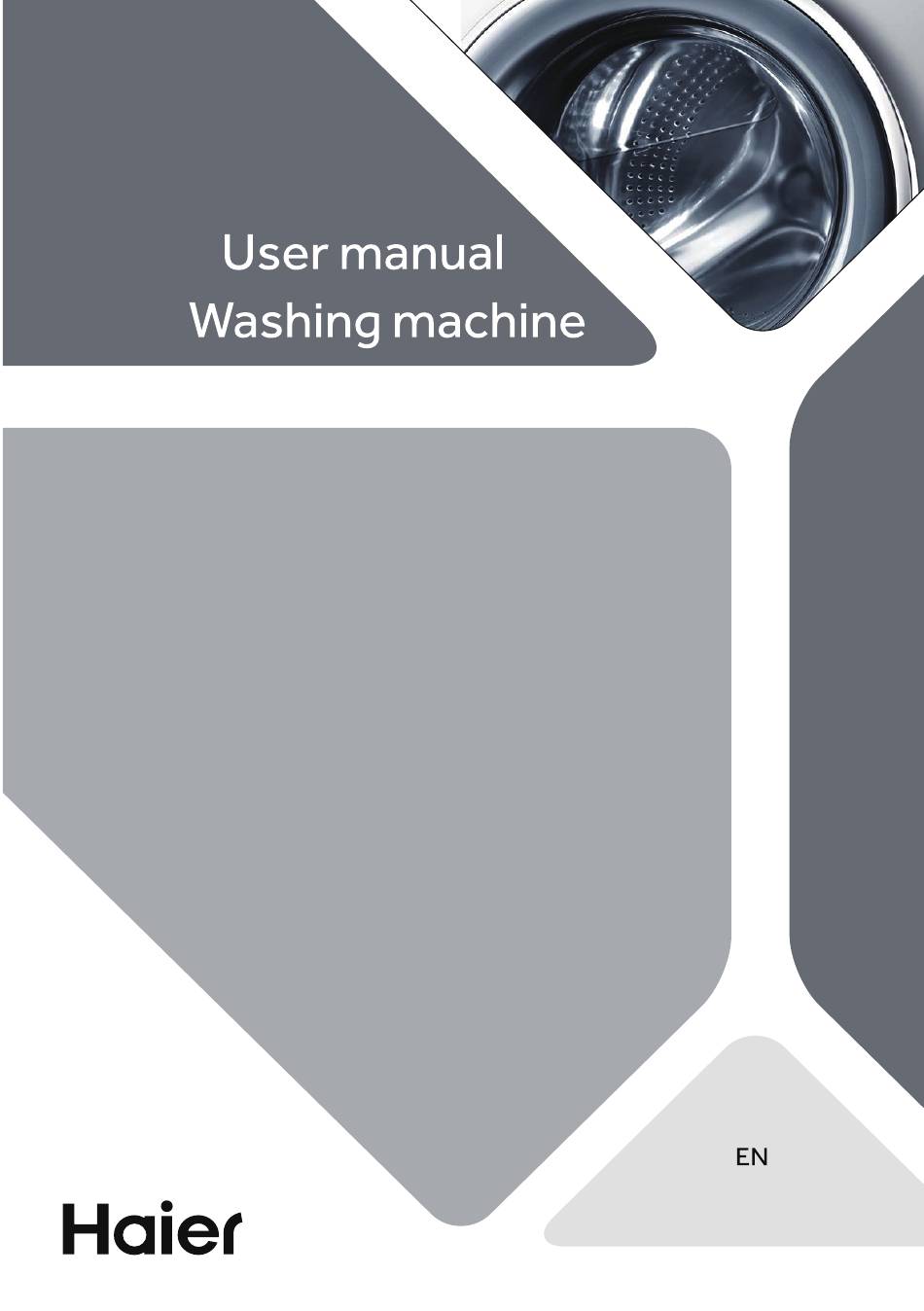

  • Page 1 HW70-BP14929BU1 HW80-BP14929BU1 HW90-BP14929BU1...
  • Page 2 Thank You Thank you for purchasing a Haier Product. Please read these instructions carefully before using this appliance. The instructions con- tain important information which will help you get the best out of the appliance and ensure safe and proper installation, use and maintenance.

  • Page 3: Table Of Contents

    Content 1-Safety information ........................... 4 2-Product description ......................... 7 3-Control panel ............................ 8 4-Programmes ...........................11 5-Consumption ..........................12 6-Daily use ............................13 7-Remote control (WI-FI) .........................18 8-Eco-friendly washing ........................20 9-Care and cleaning ..........................21 10-Troubleshooting .......................... 24 11-Installation .............................27 12-Technical data ..........................31 13-Customer service ........................32...

  • Page 4: 1-Safety Information

    1-Safety information ing safety hints! WARNING! Make sure there is no transport damage. Make sure all transport bolts are removed. Remove all packaging and keep out of children´s reach. Handle the appliance always with at least two persons because it is heavy.
  • Page 5 1-Safety information WARNING! Daily use Do not remove or insert the plug in the presence of gas. Do not hot wash f ke materials. Do not wash any laundry which is polluted with our. Do not open detergent drawer during any wash cycle. Do not touch the door during the washing process, it gets hot.
  • Page 6 1-Safety information WARNING! Installation Install or use the appliance only where the temperature is above 5 °C. Do not place the appliance directly on a carpet, or close to a wall or furniture. Do not install the appliance in direct sunlight or in the near of heat sources(e.g.

  • Page 7: 2-Product Description

    2-Product description Note: 2.1 Picture of appliance Front (Fig. 2-1): Rear side (Fig. 2-2): 1 Detergent / 5 Washer door Softener drawer 6 Service flap 2 Work top 7 Adjustable feet 3 Programme selector 4 Panel 2.2 Accessories Check the accessories and literature in accordance with this list (Fig. 2-3): Activity ≥25% PT RO RS SI SK...
  • Page 8 Refresh Baumwolle Schnelle Wäsche Synthetik Express 15’ Jeans Sport Eco 40-60 T-Shirts Zeitvorwahl Time Temp. Schleudern Remote Start/Pause Baumwolle 20°C Baby Care Trommelreinige n Allergy Care Spülen 3.1 OFF Turn the knob to any position (except OFF) to start the machine.
  • Page 9 3.5.2 3.5.4 function is selected. Note: Factory settings To get the best results in each programme, Haier has well defined specific default settings. If there is no special requirement, default settings are recommended. 3.5.1-Function button “ Zeitvorwahl “ amme Press .

  • Page 10: 3-Control Panel

    3-Cont rol panel 3.5.3 Function button “Temp.“ Press this button (Fig. 3-9) to change the washing tem- perature of the programme. If no value is illuminated (the display“--°C”) the water will not be heated. 3.5.4 Function button“Schleudern“ Press this button (Fig. 3-10) to change or deselect the 3-10 spin of the programme.

  • Page 11: 4-Programmes

    4-Programmes • Detergent compartment for: Yes, Optional, Detergent Softener or care product Disinfectant (without this function, do not deliver) Max. load Temperature Preset Function spin speed in kg in °C in rpm HW90/ selectable HW80/ Programme range Fabrics type HW70 •...

  • Page 12: 5-Consumption

    5-Consumption Scan QR code on energy label for energy consumption information. The actual energy consumption may differ from the declared one according to local conditions. Note: Auto Weight The appliance is equipped with loading recognition. At low loading, energy, water and washing time will be reduced automatically in some programmes.

  • Page 13: 6-Daily Use

    6-Daily use 6.1 Power supply Connect the washing machine to a power supply (220V to 240V~/50Hz; Fig. 6-1). Please refer also to section INSTALLTION (see P30). 6.2 Water connection Before connecting check the cleanliness and clar- ity of the water inlet. Turn on the tap (Fig.6-2).
  • Page 14 6-Daily use Care chart Washing Washable up to 95°C Washable up to 60°C Washable up to 60°C normal process normal process mild process Washable up to 40°C Washable up to 40°C Washable up to 40°C normal process mild process very mild process Washable up to 30°C Washable up to 30°C Washable up to 30°C...
  • Page 15 6-Daily use 6.5 Selecting detergent Use only machine wash approved detergent. See tips for countertop detergent stickers. Do not use dry cleaning agents such as trichloroethylene and similar products. Choose the best dete rgent Kind of dete rgent Universal Colour Delicate Special Softener...
  • Page 16 6-Daily use 6.6 Adding detergent 1. Slide out the detergent drawer. 2. Put the required chemicals into corresponding compartments (Fig. 6-4), 3. Push back the drawer gently. Note: Remove detergent residues before next wash cycle from the detergent drawer. Do not overuse detergent or softener. Please follow the instruction on the detergent package.
  • Page 17 6-Daily use 6.10 Start wash programme Press “Start/Pause” button (Fig. 6-8) to start. The LED stops flashing and lights up continuously. Appliance operates according to present settings. Changes are only possible by cancelling the programme. 6.11 Interrupt / cancel wash programme To interrupt a running programme press gently “Start/Pause“.

  • Page 18: 7-Remote Control (Wi-Fi)

    7-Remote control (WI-FI) 8-Remote control (WI-FI) 7.1 General This appliance is equipped with Wi-Fi technology that allows you to control it remotely via App. 7.2 Requirements 7.3 Download and installation of hOn APP Download the 7.4 Appliance pairing (on app) 1.The App is available for devices running both Android and iOS, both for tablets and for smartphones.
  • Page 19 7-Remote control (WI-FI) 3.The frequency of the home Wi-Fi network has to be set on the 2.4 GHZ band. You cannot configure the machine if your home network is set to the 5 GHZ band. 4.Open the App, create the user profile (or log-in if it is already created previously) and pairing the appliance following the instructions on the device display.

  • Page 20: 8-Eco-Friendly Washing

    Eco-friendly washing Environmentally responsible use To achieve best use of energy, water, detergent and time you should use the recom- mended maximum load size. Do not overload (hand width clearance above laundry). For slightly soiled laundry select the Express 15’ programme. Apply exact dosages of each washing agent.

  • Page 21: 9-Care And Cleaning

    9-Care and cleaning 9.1 Cleaning the detergent drawer Take always care there are no detergent residues. Clean the drawer regularly (Fig. 9-1): 1. Pull out the drawer until it stops. 2. Press the release button and remove the draw 3. Flush the drawer with water until it is clean and insert the drawer back in the appliance.
  • Page 22 9-Care and cleaning 9.5 Long periods of disuse If the appliance is left idle for a longer period: 1. Pull out the electrical plug (Fig. 9-6). Open the door to prevent formation of moisture and odours. Let door open while not used. Before next usage check carefully power cord, water inlet and drain hose.
  • Page 23 9-Care and cleaning 9-14 9-15 (Fig. 9-14). 11. Close service flap. CAUTION! can escape.
  • Page 24 10 - T r oubleshooting of a problem please check all shown possibilities and follow below instructions before you WARNING! Before maintenance, deactivate the appliance and disconnect the mains plug from the mains socket. improper repairs can cause considerable consequential damages. A damaged power cable should only be replaced by the manufacturer, its service 10.1 Information codes Following codes are displayed only for information referring to the washing cycle.

  • Page 25: 10-Troubleshooting

    10-Troubleshooting Problem Cause Solution Temperature sensor error. Contact the After sales service. Contact the After sales service. Heating error. Motor error. Contact the After sales service. Contact the After sales service. Wate r level sensor error. Contact the After sales service. The iot module fails to be configured.
  • Page 26 10-Troubleshooting Problem Cause Solution Excessive foam • Detergent is not a appropriate. • Check detergent recommen- dations. • detergent drawer. Excessive use of detergent. • Reduce amount of detergent. • Automatic adjust- Washing programme duration will • This is normal and doesn‘t af- ment of washing be adjusted.

  • Page 27: 11-Installation

    11-Installation 11.1 Preparation Take the appliance out of the packaging. keep them out of childrens reach. While opening the package, water drops may be seen on plastic bag and porthole. This normal phenomenon results from water tests in the factory. Note: Packaging disposal Keep all packaging materials out of children´s reach and dispose them in an environmen- tally friendly manner.
  • Page 28 11-Installation Note: Keep in safe place Keep all parts of the transport protection in a safe place for later use. Whenever the ap- 11.4 Moving the appliance If the machine is to be moved to a distant location, replace the transportation bolts removed before installation to prevent damage: The assembly takes place in reverse order.
  • Page 29 11-Installation 11.6 Drain Water Connection Fix the water drain hose properly to the piping. The hose has to reach at one point a height between 80 and 100 cm above the appliance bottom line! If possible keep always drain WARNING! Use only the supplied hose set for the connection.
  • Page 30 11-Installation 11.7 Fresh Water Connection 11-10 11-11 Make sure that the gaskets are inserted. 1. Connect the water inlet hose with the angled end to the appliance (Fig. 11-10). Tighten the screw joint by hand. 2. The other end connect to a water tap with a 3/4“...

  • Page 31: 12-Technical Data

    12- T echnical data 12.1 Additional technical data HW70-BP14929BU1/HW80-BP14929BU1 HW90-BP14929BU1 Voltage in V/Hz 220-240 /50 220-240 /50 Current in A Max. power in W 1900 1900 Water pressure in MPa 0.03≤P ≤1 0.03≤P ≤1 Netto weight in kg 12.2 Product dimensions...

  • Page 32: 13-Customer Service

    13-Customer service We recommend our Haier Customer Service and the use of original spare parts. ： your local dealer. and FAQs and where you can activate the service claim. To contact our Service, ensure that you have the following data available.
  • Page 33 Model of the product label affixed on the product; the link to the model in the product database can be found here below for each model identifier: HW80-BP14929BU1 HW70-BP14929BU1 HW90-BP14929BU1...
  • Page 34 0020509288DM...
  • Page 35 Benutzerhandbuch Waschmaschine HW70-BP14929BU1 HW80-BP14929BU1 HW90-BP14929BU1...

  • Page 36: Vielen Dank

    Vielen Dank Vielen Dank für den Kauf eines Haier-Produkts. Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Gerät verwenden. Die Anleitung enthält wichtige Informationen, die Ihnen dabei helfen sollen, das Gerät optimal zu nutzen und eine sichere und ordnungsgemäße Installation, Verwendung und Wartung zu gewährleisten.
  • Page 37 Inhalt 1- Sicherheitsinformationen ......................4 2- Beschreibung des Produkts ......................9 3- Bedienfeld ............................10 4- Programme ............................ 13 5- Verbrauch ............................14 6- Täglicher Gebrauch ........................15 7- App-Bedienung (Wi-Fi) ....................... 20 8- Umweltfreundliches Waschen ....................22 9- Pflege und Reinigung ........................23 10- Fehlersuche ..........................

  • Page 38: 1-Sicherheitsinformationen

    1-Sicherheitsinformationen Bevor Sie das Gerät zum ersten Mal einschalten, lesen Sie bitte die 1-Sicherheitsinformationen folgenden Sicherheitshinweise! WARNUNG! Vor der ersten Verwendung ► Vergewissern Sie sich, dass es keine Transportschäden gibt. ► Stellen Sie sicher, dass alle Transportbolzen entfernt wurden. ► Entfernen Sie alle Verpackungen und bewahren Sie sie außerhalb der Reichweite von Kindern auf.
  • Page 39 1-Sicherheitsinformationen WARNUNG! ► Decken Sie das Gerät während des Betriebs und danach nicht ab, damit die Feuchtigkeit oder Nässe verdampfen kann. ► Stellen Sie keine schweren Gegenstände, Wärme- oder Feuchtigkeitsquellen auf das Gerät. ► Verwenden oder lagern Sie keine brennbaren Wasch- oder Trockenreinigungsmittel in unmittelbarer Nähe des Geräts.
  • Page 40 1-Sicherheitsinformationen WARNUNG! ► Schalten Sie das Gerät nach jedem Waschprogramm und vor jeder Routinewartung aus und trennen Sie das Gerät von der Stromversorgung, um Strom zu sparen und die Sicherheit zu gewährleisten. ► Halten Sie den Stecker und nicht das Kabel, wenn Sie den Netzstecker ziehen.
  • Page 41 1-Sicherheitsinformationen WARNUNG! Installation ► Stellen Sie das Gerät nur an Orten auf, an denen die Temperatur über 5°C liegt. ► Stellen Sie das Gerät nicht direkt auf einen Teppich oder in die Nähe einer Wand oder eines Möbelstücks auf. ► Installieren Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe von Wärmequellen (z.
  • Page 42 1-Sicherheitsinformationen Bestimmungsgemäße Verwendung Dieses Gerät ist nur für das Waschen von waschmaschinenfester Wäsche bestimmt. Befolgen Sie jederzeit die Anweisungen auf dem Etikett des jeweiligen Kleidungsstücks. Das Gerät ist ausschließlich für den häuslichen Gebrauch im Haus bestimmt. Es ist nicht für den kommerziellen oder industriellen Gebrauch bestimmt.

  • Page 43: 2-Beschreibung Des Produkts

    2-Beschreibung des Produkts 2-Beschreibung des Produkts Hinweis: Aufgrund von technischen Änderungen und unterschiedlichen Modellen können die Abbildungen in den folgenden Kapiteln von Ihrem Modell abweichen. 2.1 Abbildung des Geräts Vorderseite (Abb. 2-1): Rückseite (Abb. 2-2): 1 Schublade für 5 Waschmaschinentür 1 Transportbolzen (T1-T4) Weichspüler/Waschmittel 6 Wartungsklappe...

  • Page 44: 3-Bedienfeld

    3-Bedienfeld 3-Bedienfeld 1 Programmwahlschalter 3 Schublade für 5 Taste „Start/Pause“ Weichspüler/Waschmittel 2 Display 4 Funktionstasten Hinweis: Akustisches Signal In den folgenden Fällen ist standardmäßig kein akustisches Signal zu hören: ► beim Drücken einer Taste ► am Ende des Programms ► beim Drehen des Programmwahlschalters Das akustische Signal kann bei Bedarf ausgewählt werden;...
  • Page 45 Nach Drücken der Tasten ist die Funktion bei hellem Leuchten ausgewählt. Hinweis: Werkseinstellungen Um bei jedem Programm die besten Ergebnisse zu erzielen, hat Haier spezifische Standardeinstellungen festgelegt. Wenn es keine besonderen Anforderungen gibt, werden die Standardeinstellungen empfohlen. 3.5.1 Funktionstaste „Zeitvorwahl“...
  • Page 46 3-Bedienfeld 3.5.3 Funktionstaste „Temperatur“ Drücken Sie diese Taste (Abb. 3-9), um die Wasch- temperatur des Programms zu ändern. Wenn kein Wert leuchtet (Anzeige „--°C“), wird das Wasser nicht erwärmt. 3.5.4 Funktionstaste „Schleudern“ Drücken Sie diese Taste (Abb. 3-10), um den Schleuder- gang des Programms zu ändern oder zu deaktivieren.

  • Page 47: 4-Programme

    4-Programme ❶ Waschmittel 4-Programme ● Ja, oder Optional, / Nein Waschmittelfach für: ❷ Weichspüler oder Pflegemittel ❸ Desinfektionsmittel (ohne diese Funktion nicht hinzugeben) Max. Vorein- Temperatur Funktion gestellte Ladung Schleu- derdreh- in kg in °C zahl in U/min HW90/ HW80/ wählbarer Programm HW70...

  • Page 48: 5-Verbrauch

    5-Verbrauch Scannen Sie den QR-Code auf dem Energieetikett, um Informationen zum Energieverbrauch 5-Verbrauch zu erhalten. Der tatsächliche Energieverbrauch kann je nach den örtlichen Gegebenheiten von dem angegebenen Wert abweichen. Hinweis: Auto Gewicht Das Gerät ist mit einer Beladungserkennung ausgestattet. Bei geringer Beladung werden Energie, Wasser und Waschzeit in einigen Programmen automatisch reduziert.

  • Page 49: 6-Täglicher Gebrauch

    6-Täglicher Gebrauch 6.1 Stromversorgung 6-Täglicher Gebrauch Schließen Sie die Waschmaschine an das Stromnetz an (220 V bis 240 V~/50 Hz; Abb. 6-1). Bitte beachten Sie auch den Abschnitt INSTALLATION (siehe P30). 6.2 Wasseranschluss ► Überprüfen Sie vor dem Anschließen die Sauberkeit und Klarheit des Wasserzulaufs.
  • Page 50 6-Täglicher Gebrauch Pflegetabelle Waschen Waschbar bei Waschbar bei max. 60°C Waschbar bei max. 95°C im im Normalwaschgang max. 60°C im Normalwaschgang Schonwaschgang Waschbar bei Waschbar bei max. 40°C Waschbar bei max. 40°C im im Schonwaschgang max. 40°C im Normalwaschgang Schonwaschgang für sehr Feines Waschbar bei Waschbar bei max.
  • Page 51 6-Täglicher Gebrauch 6.5 Auswahl des Waschmittels ► Die Waschwirkung und die Waschleistung werden durch die Qualität des verwendeten Waschmittels bestimmt. ► Verwenden Sie nur für die Maschinenwäsche zugelassene Waschmittel. ► Verwenden Sie bei Bedarf spezielle Waschmittel, z. B. für synthetische und Wollstoffe. ►...
  • Page 52 6-Täglicher Gebrauch 6.6 Hinzufügen von Waschmittel 1. Schieben Sie die Waschmittelschublade heraus. 2. Geben Sie die benötigten Waschmittel in die entsprechenden Fächer (Abb. 6-4). Schieben Sie die Schublade vorsichtig zurück. Hinweis: ► Entfernen Sie Waschmittelreste vor dem nächsten Waschgang aus der Waschmittelschublade.
  • Page 53 6-Täglicher Gebrauch 6.10 Waschprogramm starten Drücken Sie zum Starten die Taste „Start/Pause“ (Abb. 6-8). Die LED hört auf zu blinken und leuchtet dauerhaft. Das Gerät arbeitet mit den aktuellen Einstellungen. Änderungen sind nur durch Abbrechen des Programms möglich. 6.11 Unterbrechen/abbrechen des Waschprogramms Um ein laufendes Programm zu unterbrechen, drücken Sie leicht auf die Taste „Start/Pause“.

  • Page 54: 7-App-Bedienung (Wi-Fi)

    Wi-Fi-Router verbunden ist, erscheint kein Wi-Fi-Symbol auf dem Display. 7.3 Download und Installation der hOn-App Laden Sie die hOn-App auf Ihr Gerät herunter, indem Sie den folgenden QR-Code scannen: Laden Sie die oder über den Link: go.haier-europe.com/download-app Frequenzrate (OFR) 2400 MHz-2483,5 MHz Max. Leistung (EIRP) 20dBM Drahtloser Standard IEEE802.11b/g/n &BLEV4.2...
  • Page 55 7-App-Bedienung (Wi-Fi) 3. Ihr WLAN zu Hause muss einen Frequenzbereich von 2,4 GHz haben. Sie können das Gerät nicht konfigurieren, wenn Ihr Heimnetzwerk auf 5 GHz eingestellt ist. 4. Öffnen Sie die App, erstellen Sie das Benutzerprofil (oder loggen Sie sich ein, wenn es schon vorher erstellt wurde) und koppeln Sie das Gerät gemäß...

  • Page 56: 8-Umweltfreundliches Waschen

    8-Umweltfreundliches Waschen 8-Umweltfreundliches Waschen Umweltverträgliche Verwendung ► Um Energie, Wasser, Waschmittel und Zeit optimal zu nutzen, sollten Sie die empfohlene maximale Ladungsmenge verwenden. ► Überladen Sie die Waschmaschine nicht (Handbreiter Abstand über der Wäsche). ► Für leicht verschmutzte Wäsche wählen Sie das Programm Express 15'. ►...

  • Page 57: 9-Pflege Und Reinigung

    9-Pflege und Reinigung 9.1 Reinigung der Waschmittelschublade 9-Pflege und Reinigung Achten Sie stets darauf, dass keine Waschmittelrück- stände vorhanden sind. Reinigen Sie die Schublade regelmäßig (Abb. 9-1): 1. Ziehen Sie die Schublade bis zum Anschlag heraus. 2. Drücken Sie die Entriegelungstaste und nehmen Sie die Schublade heraus.
  • Page 58 9-Pflege und Reinigung 9.5 Lange Zeiträume der Nichtnutzung Wenn das Gerät über einen längeren Zeitraum nicht verwendet wird: 1. Ziehen Sie den Netzstecker heraus (Abb. 9-6). 2. Drehen Sie die Wasserzufuhr ab (Abb. 9-7). 3. Öffnen Sie die Tür, um die Bildung von Feuchtigkeit und Gerüchen zu vermeiden.
  • Page 59 9-Pflege und Reinigung 9. Reinigen Sie den Pumpenfilter vorsichtig, z. B. unter fließendem Wasser (Abb. 9-14). 10. Befestigen Sie ihn wieder sorgfältig (Abb. 9-15). 11. Schließen Sie die Wartungsklappe. VORSICHT! ► Die Dichtung des Pumpenfilters muss sauber und unversehrt sein. Wenn der Deckel nicht ganz fest angezogen ist, kann Wasser austreten.

  • Page 60: 10-Fehlersuche

    10-Fehlersuche Viele auftretende Probleme können auch ohne besondere Fachkenntnisse selbst gelöst 10-Fehlersuche werden. Im Falle eines Problems überprüfen Sie bitte alle gezeigten Möglichkeiten und befolgen Sie die unten stehenden Anweisungen, bevor Sie sich an den Kundendienst wenden. Siehe KUNDENDIENST. WARNUNG! ►...
  • Page 61 10-Fehlersuche Problem Ursache Lösung Fehler beim Schutz des Wenden Sie sich an den Kundendienst. Wasserstands. Fehler beim Abpumpen. Reinigen Sie den Pumpenfilter. Das Wasser wird nicht innerhalb Überprüfen Sie die Installation des von 1 Minute vollständig abgelassen Ablaufschlauchs. (i-Refresh-Programm). Fehler beim Temperatursensor Wenden Sie sich an den Kundendienst.
  • Page 62 10-Fehlersuche Problem Ursache Lösung Die Maschine Die Höhe des Ablaufschlauchs Stellen Sie sicher, dass der entleert sich, liegt unter 80 cm. Ablaufschlauch richtig während sie installiert ist. befüllt wird. Das Ende des Ablaufschlauchs Stellen Sie sicher, dass sich könnte ins Wasser reichen. der Ablaufschlauch nicht im Wasser befindet.
  • Page 63 10-Fehlersuche Problem Ursache Lösung Das Schleudern Ungleichgewicht der Wäsche. Überprüfen Sie die schlägt fehl. Maschinenladung und die Wäsche und führen Sie erneut ein Schleuder- programm durch. Unbefriedigendes Der Verschmutzungsgrad Wählen Sie ein anderes Waschergebnis. stimmt nicht mit dem gewählten Programm. Programm überein.
  • Page 64 10-Fehlersuche 10.4 Im Falle eines Stromausfalls Das aktuelle Programm und seine Einstellung werden gespeichert. Sobald die Stromversorgung wiederher- gestellt ist, wird der Betrieb wieder aufgenommen. Wenn ein Stromausfall ein laufendes Waschprogramm unterbricht, wird die Türöffnung mechanisch blockiert. Zum Herausholen der Wäsche sollte kein Wasserstand im gläsernen Bullauge der Tür zu sehen sein.

  • Page 65: 11-Installation

    11-Installation 11.1 Vorbereitung 11-Installation ► Nehmen Sie das Gerät aus der Verpackung. ► Entfernen Sie das gesamte Verpackungsmaterial, einschließlich der Schutzfolie auf dem Gehäuse und des Styroporbodens, und bewahren Sie sie außerhalb der Reichweite von Kindern auf. Beim Öffnen der Verpackung können Wassertropfen auf dem Plastikbeutel und dem Bullauge zu sehen sein.
  • Page 66 11-Installation Hinweis: An einem sicheren Ort aufbewahren Bewahren Sie alle Teile der Transportsicherung für die spätere Verwendung an einem sicheren Ort auf. Wenn das Gerät bewegt werden soll, müssen vorher die Schutz- vorrichtungen wieder angebracht werden. 11.4 Transport des Geräts Wenn die Maschine an einen anderen Ort transportiert werden soll, bringen Sie die vor der Installation entfernten Transportbolzen wieder an, um Schäden zu vermeiden: Die Montage erfolgt in umgekehrter Reihenfolge.
  • Page 67 11-Installation 11.6 Abwasseranschluss Befestigen Sie den Wasserablaufschlauch ordnungsgemäß an der Rohrleitung. Der Schlauch muss an einem Punkt eine Höhe von 80 bis 100 cm über dem Gerät erreichen! Lassen Sie den Ablaufschlauch möglichst immer an der Schelle an der Geräterückseite befestigt. WARNUNG! ►...
  • Page 68 11-Installation VORSICHT! ► Der Ablaufschlauch darf nicht in Wasser getaucht werden und muss sicher befestigt und leckfrei sein. Wird der Ablaufschlauch auf den Boden gelegt oder befindet sich das Rohr in einer Höhe von weniger als 80 cm, wird das Wasser der Waschmaschine während des Befüllens kontinuierlich entleert (automatische Entleerung).

  • Page 69: 12-Technische Daten

    12-Technische Daten 12.1 Zusätzliche technische Daten 12-Technische Daten HW70-BP14929BU1/HW80-BP14929BU1 HW90-BP14929BU1 Spannung in V/Hz 220-240/50 220-240/50 Stromstärke in A Max. Leistung in W 1900 1900 Wasserdruck in MPa 0.03≤P≤1 0.03≤P≤1 Nettogewicht in kg 12.2 Abmessungen des Produkts DRAUFSICHT WAND FRONTANSICHT PRODUKTABMESSUNGEN...

  • Page 70: 13-Kundendienst

    Wenn Sie dort keine Lösung finden, wenden Sie sich bitte an: ► Ihren Händler vor Ort. ► Der Kundendienst- und Support-Bereich auf www.haier.com, wo Sie Telefonnummern und FAQs finden und die Wartungsansprüche aktivieren können. Wenn Sie mit unserem Kundendienst Kontakt aufnehmen möchten, halten Sie bitte die folgenden Daten bereit.
  • Page 71 Modellinformationen finden Sie in der Produktdatenbank unter https://eprel.ec.europa.eu/, indem Sie nach der Modellkennung suchen, die im Feld Modell des auf dem Produkt angebrachten Etiketts angegeben ist: den Link zum Modell in der Produktdatenbank finden Sie hier unten für jede Modellkennung: HW80-BP14929BU1 HW70-BP14929BU1 HW90-BP14929BU1...
  • Page 72 0020509288DM...
