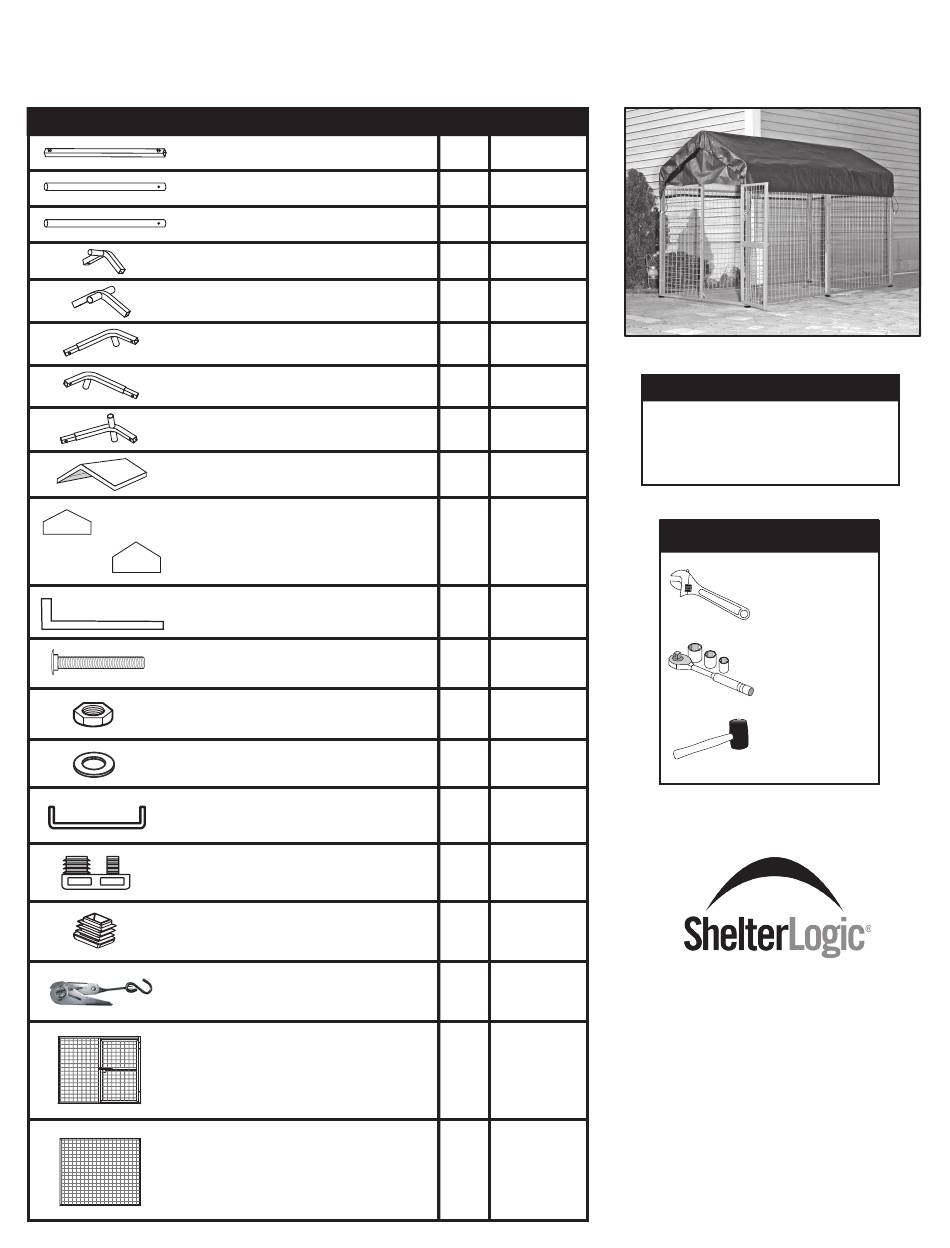

Assembly Manual Parts List
4'x 8'x 4' Dog Kennel MDK 484
Description of Parts
Top Rafter Poles
Cross Rail Swedged
Cross Rail Swedged
3-Way Top Connectors
4-Way Top Connectors
3-Way Side Connectors (L)
3-Way Side Connectors (R)
4-Way Side Connectors
Cover
Front Panel
Back Panel
Anchors
1/4"
1/4"
Gasket 1/4"
Clamp
Foot
Plug for tube
Ratchet
Front Frame
Side Frame
18 1/2"
47 1/4"
46 1/4"
x 1
1/2"
Bolts
Nuts
Qty.
Part #
6
18110
3
18111
3
18112
2
18104
1
18105
2
18107
2
18108
2
18109
1
18172
1
18182
1
18192
11
18166
18
03025
01010
18
18
01011
36
800215
6
800249
6
15237
4
10240
800247
1
5
800248
Model #60160
Before You Start
• 2 or more persons recommended
to assemble
• Estimated assembly time
= 1 hour
Recommended Tools
Adjustable
wrench
or
Ratchet with
"
7/16
Rubber Mallet
www.shelterlogic.com
1•800•524•9970
CANADA: 1•800•559•6175
150 Callender Road
Watertown, CT 06795
Manufactured Under
U.S. Patents
D415,571 D409,310
D430,306 D414,564
Other Patents Pending
PAGE 1
05-60160-0B-TRI 09/18/2007
English
Advertisement
Table of Contents
Related Manuals for ShelterLogic 60160
Summary of Contents for ShelterLogic 60160
- Page 1 Assembly Manual Parts List Model #60160 English 4'x 8'x 4' Dog Kennel MDK 484 Description of Parts Qty. Part # Top Rafter Poles 18 1/2" 18110 Cross Rail Swedged 47 1/4" 18111 Cross Rail Swedged 46 1/4" 18112 3-Way Top Connectors...
- Page 2 OR QUESTIONS, Assembly Quantity Mfg. PLEASE CONTACT Reference of Parts Part # CUSTOMER SERVICE: 800249 1.800.524.9970 800215 CANADA: 1.800.559.6175 18104 18105 18107 18108 18109 18111 18112 18110 15237 800248 800247 150 Callender Road Watertown, CT 06795 05-60160-0B-TRI 09/18/2007 PAGE 2...
-
Page 3: Roof Assembly
1. ROOF ASSEMBLY Begin by assembling your kennels roof frame as shown in Fig. 1. Be sure all of the "Pop" buttons Fig. 1 have seated firmly. (set this aside for later) Assembly Quantity Mfg. Reference of Parts Part # 18104 18105 18107... -
Page 4: Attach Cover
3. ATTACH ROOF Fig. 4 Fig. 5 With help, lift the roof assembly up and over the assembled walls. Position it so that the peak is on the 15237 gated panel. The (4) corner bends will insert into the outer tubes on the front and rear of the kennel (do not engage the "Pop"... - Page 5 If you have any questions, call the customer service number listed on Page 2. Any shelter that is not anchored securely and properly has the potential to fly away. ShelterLogic cannot be responsible for any shelter that blows away. NOTE: Your shelter’s cover can be quickly removed and stored prior to severe weather conditions.
- Page 6 Modèle n° 60160 Manuel de montage Liste des pièces Français Chenil de 1,22 m x 2,43 m x 1,22 m MDK 484 Description des produits Qté Pièce n° Poteau de chevron supérieur 47 cm 18110 Traverse cannelé 120 cm 18111 Traverse cannelé...
- Page 7 800249 question, contacter 800215 le service clientèle. 18104 1.800.524.9970 18105 LE CANADA: 1.800.559.6175 18107 18108 18109 18111 18112 18110 15237 800248 800247 150 Callender Road Watertown, CT 06795 05-60160-0B-TRI 09/18/2007 PAGE 2...
- Page 8 1. MONTAGE DU TOIT Fig. 1 Commencer par monter la charpente du toit comme montré à la fig. 1. S’assurer que tous les boutons « pop » sont bien placés. (mettre de côté pour plus tard) Référence Quantité de N° de pièce ensemble pièces du fabricant...
- Page 9 3. ATTACHER LE TOIT Fig. 4 Fig. 5 Avec de l’aide, soulever l’ensemble toit sur les murs montés. Le placer de façon à ce que le faîte se trouve sur le panneau 15237 de la porte. Les (4) coudes de coins s’insèrent dans les tubes extérieurs sur l’avant et l’arrière du chenil (ne pas pousser encore les boutons «...
-
Page 10: Soin Et Nettoyage
à la clientèle indiqué à la page 2. Tout abri non ancré en toute sécurité et de façon adéquate peut s’envoler. ShelterLogic ne peut pas être tenu responsable des abris qui s’envolent. Remarque – Le toit de l’abri peut être rapidement retiré et remisé avant les fortes tempêtes. Si des vents violents ou de grosses tempêtes sont prévues dans la région, il est recommandé... - Page 11 Lista de partes para ensamblaje manual Modelo No. 60160 Español Perrera de 1,22 m x 2,43 m x 1,22 m MDK 484 Descripción de los productos Cant. Pieza No. 18110 Postes de travesaños superiores 47 cm 18111 Travesaño con extremo adelgazado 120 cm 18112 Travesaño con extremo adelgazado 117,5 cm...
- Page 12 REPUESTO O SI TIENE 800249 PREGUNTAS, POR FAVOR 800215 CONTACTE EL DPTO. DE 18104 SERVICIO AL CLIENTE. 18105 1.800.524.9970 18107 CANADÁ: 1.800.559.6175 18108 18109 18111 18112 18110 15237 800248 800247 150 Callender Road Watertown, CT 06795 05-60160-0B-TRI 09/18/2007 PÁGINA 2...
- Page 13 1. ENSAMBLAJE DEL TECHO Fig. 1 Comience ensamblando la estructura del techo de la perrera como se ilustra en la Fig. 1. Verifique que todos los botones emergentes estén firmemente asentados. (deje aparte para después) Referencia Cantidad Pieza de para el ens de piezas fab No.
- Page 14 3. FIJACIÓN DEL Fig. 4 Fig. 5 TECHO Con ayuda, levante el ensamble del 15237 techo sobre las paredes armadas. Colóquelo de forma tal que la parte más alta esté sobre el panel con el portón. Los (4) codos de esquina se insertan en los tubos externos al frente y en la parte posterior de la perrera (no enganche los botones emergentes todavía).
-
Page 15: Cuidado Y Limpieza
2. Un refugio que no esté anclado de forma segura y adecuada, tiene la potencialidad de desprenderse y volar. ShelterLogic no puede hacerse responsable si el refugio vuela. NOTA: La cubierta del refugio puede retirarse rápidamente y guardarse antes de que se presenten condiciones climáticas severas.
