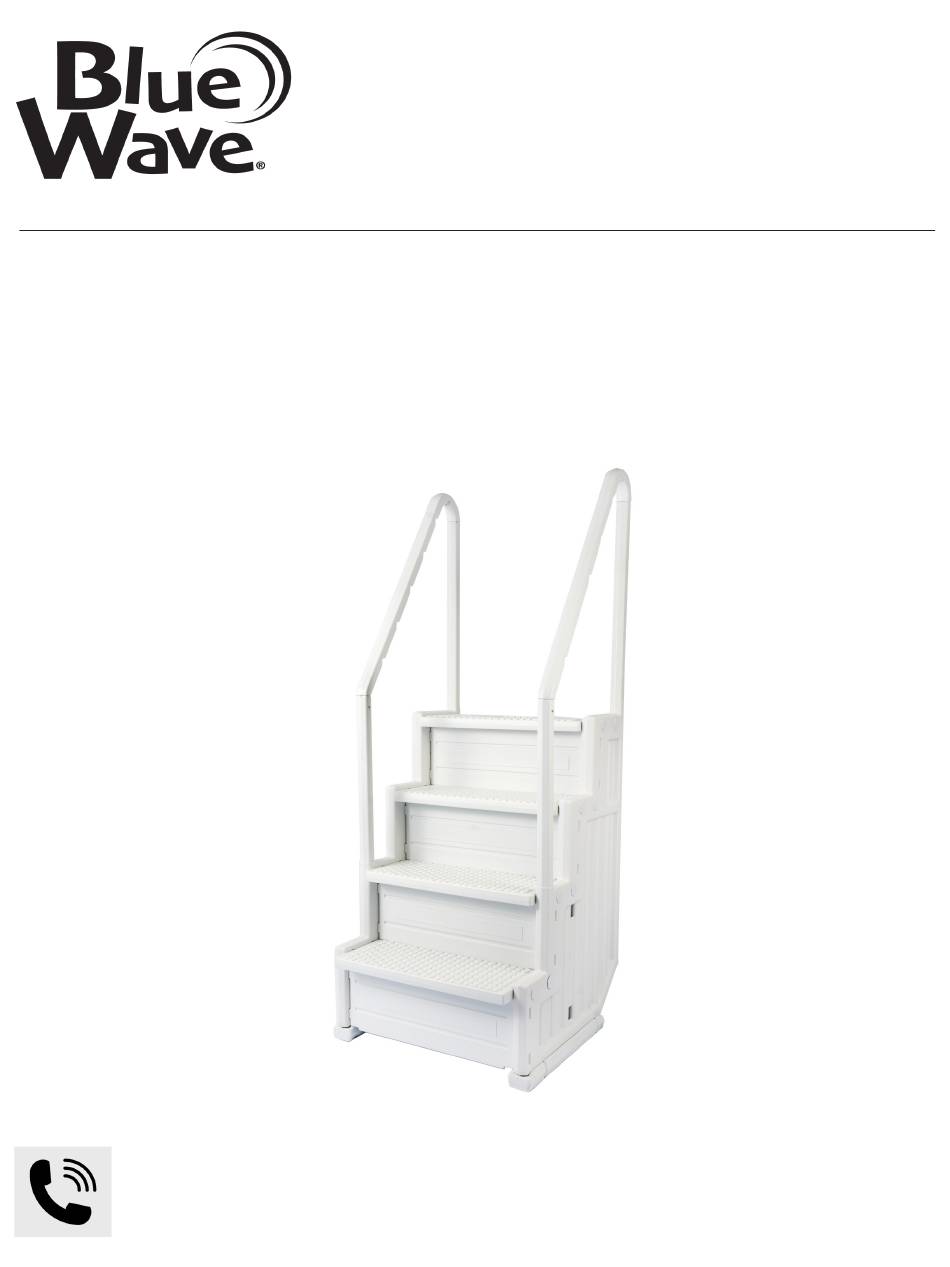

- Page 1 SKU# NE113 EASY POOL STEP INSTRUCTION MANUAL Questions, problems, missing parts? Contact Blue Wave Customer Service at 1-800-759-0977, Monday – Friday. 8am – 5pm (CST) V2: 11/24...
-
Page 2: Table Of Contents
TABLE OF CONTENTS THANK YOU! .............................. 3 PARTS LIST ..............................4 ASSEMBLING THE STEPS .......................... 5 SECURING THE SIDE PANELS ........................6 SECURING THE BASE ..........................6 INSTALLING THE SHORT HANDRAIL POSTS ..................7 POSITIONING AND SECURING THE STEPS .................... 7 INSTALLING THE LONG HANDRAIL POSTS .................... -
Page 3: Thank You
However, in the rare case of issues during assembly or use of this product, please contact Blue Wave Customer Service at 1-800-759-0977 for immediate assistance before contacting your retailer. Please read the warranty information at the back of these assembly instructions for further details. -
Page 4: Parts List
PARTS LIST (NOT TO SCALE) NE113 WARNING WARNING NO JUMPING NO DIVING TO PREVENT ENTRAPMENT OR DROWNING, DO NOT SWIM THROUGH, BEHIND, OR AROUND DO NOT COVER OR REMOVE THIS LABEL THE LADDER WARNING WARNING PREVENT DROWNING FACE THE LADDER... -
Page 5: Assembling The Steps
ASSEMBLING THE STEPS 1. Lay one of the side panels down on a flat, level surface. 2. Each step has a groove where the riser will fit. With the treads facing up, position each step so that the riser groove is toward the straight side of the side panel. To attach the step, align the dowels on the step with the corresponding holes on the side panel. -
Page 6: Securing The Side Panels
SECURING THE SIDE PANELS 1. To secure the side panel, center a locking cap over the ends of the dowels on the outside of the panel. Using a rubber mallet or hammer and a small block of wood, tap on each cap until it is flush with the panel. -
Page 7: Installing The Short Handrail Posts
INSTALLING THE SHORT HANDRAIL POSTS 1. To install the short handrail posts, identify the marking that indicates the top. Insert each post into the holes on the second step. A line on the bottom shows how far each handrail should be inserted. Do NOT install the long handrail NOTE posts at this time. -
Page 8: Installing The Long Handrail Posts
INSTALLING THE LONG HANDRAIL POSTS 1. To install the long handrail posts, identify the marking that indicates the top. Insert each post into the openings in the side panels. A line on the bottom shows how far each handrail should be inserted. If there is a problem inserting the NOTE long handrail posts into the side... -
Page 9: Attaching The Handrails
ATTACHING THE HANDRAILS If the bridge and gate from the Easy Pool Step Entry System (NE138) are NOTE being installed, only install the handrails on the in-pool step assembly at this time. 1. To finish assembling the step, insert each handrail into the short and long handrail posts with the curved end attaching to the long post. -
Page 10: Warranty
The model number and part numbers found within the assembly instructions will be required when submitting any parts requests or warranty claims. For further warranty information or inquiries, please call 1-(800) 759-0977. Or, email warranty@bluewaveproducts.com Blue Wave Products, Inc. 101 N. Raddant Rd Batavia, IL 60510... -
Page 11: Manuel D'instructions
SKU# NE113 ESCALIER DE PISCINE FACILE MANUEL D’INSTRUCTIONS Questions, problèmes, pièces manquantes? Contactez le service client de Blue Wave au 1-800-759-0977, du lundi au vendredi. 8h - 17h (CST) V2: 11/24... - Page 12 TABLE DES MATIÈRES MERCI! ................................ 3 LISTE DES PIÈCES ............................4 ASSEMBLAGE DES MARCHES ........................5 FIXATION DES PANNEAUX LATÉRAUX ....................6 FIXATION DE LA BASE ..........................6 INSTALLATION DES POTEAUX COURTS DE LA MAIN COURANT ............7 POSITIONNEMENT ET FIXATION DES MARCHES .................. 7 INSTALLATION DES POTEAUX DE LA LONGUE MAIN COURANTE .............
-
Page 13: Merci
Blue Wave au 1-800-759-0977 pour obtenir une assistance immédiate avant de contacter votre détaillant. Veuillez lire les informations relatives à la garantie au dos de ces instructions d’assemblage pour plus de détails. -
Page 14: Liste Des Pièces
LISTE DES PIÈCES (PAS À L ’ÉCHELLE) NE113 WARNING WARNING NO JUMPING NO DIVING TO PREVENT ENTRAPMENT OR DROWNING, DO NOT SWIM THROUGH, BEHIND, OR AROUND DO NOT COVER OR REMOVE THIS LABEL THE LADDER WARNING WARNING PREVENT DROWNING FACE THE LADDER... -
Page 15: Assemblage Des Marches
ASSEMBLAGE DES MARCHES 1. Posez l’un des panneaux latéraux sur une surface plane et horizontale. 2. Chaque marche comporte une rainure dans laquelle la contremarche s’insère. Les marches étant orientées vers le haut, positionnez chaque marche de manière à ce que la rainure de la contremarche soit orientée vers le côté... -
Page 16: Fixation Des Panneaux Latéraux
FIXATION DES PANNEAUX LATÉRAUX 1. Pour fixer le panneau latéral, centrer un capuchon de verrouillage sur les extrémités des goujons à l’extérieur du panneau. À l’aide d’un maillet en caoutchouc ou d’un marteau et d’un petit bloc de bois, tapez sur chaque capuchon jusqu’à ce qu’il affleure le panneau. 2. -
Page 17: Installation Des Poteaux Courts De La Main Courant
INSTALLATION DES POTEAUX COURTS DE LA MAIN COURANTE 1. Pour installer les poteaux courts de la main courante, identifiez le repère qui indique le haut. Insérez chaque poteau dans les trous de la deuxième marche. Une ligne en bas indique la distance à laquelle chaque main courante doit être insérée N’installez PAS les poteaux de la NOTE... -
Page 18: Installation Des Poteaux De La Longue Main Courante
INSTALLATION DES POTEAUX DE LA LONGUE MAIN COURANTE 1. Pour installer les longs poteaux de la main courante, identifiez le repère qui indique la partie supérieure. Insérez chaque poteau dans les ouvertures des panneaux latéraux. Une ligne en bas indique la distance à laquelle chaque main courante doit être insérée Si vous avez des difficultés à... -
Page 19: Fixation Des Mains Courantes
FIXATION DES MAINS COURANTES Si le pont et la barrière du système Easy Pool Step Entry System (NE138) NOTE sont installés, n’installez que les mains courantes sur l’ensemble des marches de la piscine à ce moment-là. 1. Pour terminer l’assemblage de l’escalier, insérez chaque main courante dans les poteaux courts et longs de la main courante, l’extrémité... -
Page 20: Garantie
Pour plus d’information ou pour toute question, veuillez téléphoner au 1 (800) 759-0977 Ou, email warranty@bluewaveproducts.com Blue Wave Products, Inc. 101 N. Raddant Rd Batavia, IL 60510...
