Related Manuals for Geberit 115869SN6

Summary of Contents for Geberit 115869SN6

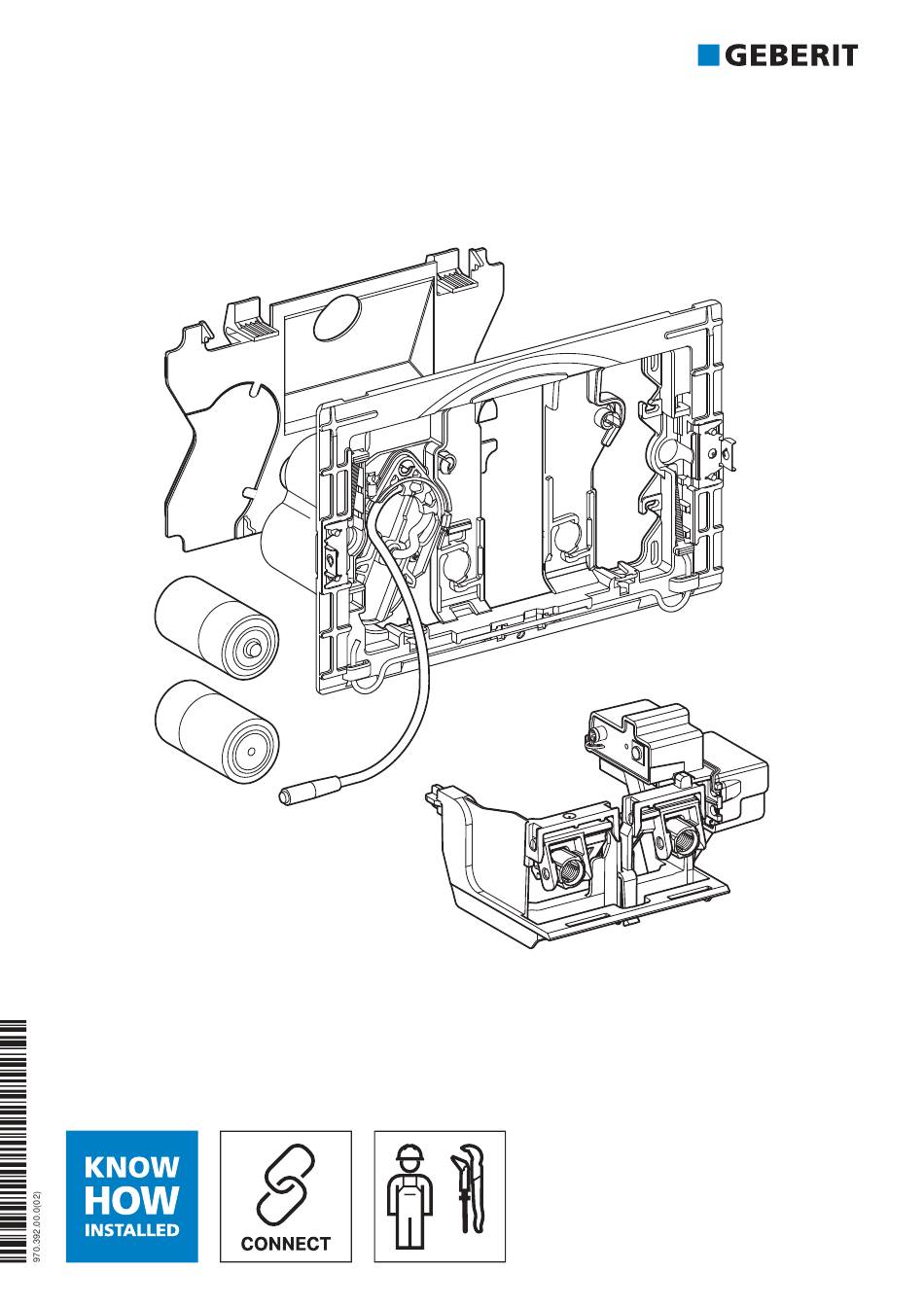

  • Page 1 MAINTENANCE MANUAL INSTANDHALTUNGSANLEITUNG MANUEL DʼENTRETIEN ISTRUZIONI PER LA MANUTENZIONE...
  • Page 2 Deutsch ......................... English........................... Français......................... Italiano........................... Nederlands........................Español ......................... Português........................Dansk..........................102 Norsk ..........................115 Svenska......................... 128 Suomi ..........................140 Íslenska ......................... 153 Polski ..........................167 Magyar........................... 181 Slovenčina ........................195 Čeština .......................... 209 Slovenščina ........................223 Hrvatski ......................... 237 Srpski ..........................251 Eesti ..........................

  • Page 3: Zu Diesem Dokument

    Dieses Dokument gilt für die fachgerechte Instandhaltung der Geberit WC-Steuerung mit elektronischer Spülauslösung, Netz- oder Batteriebetrieb, für Funktaster. Dieses Dokument gilt für die Ausführung dieser WC-Steuerung mit Bluetooth®-Schnittstelle. Diese WC-Steuerung ist auf dem Typenschild mit „DLWC-07-A“ oder „DLWC-07-B“ und dem Geberit Connect-Logo gekennzeichnet. Zielgruppe Dieses Produkt darf nur von Fachkräften gewartet und repariert werden.
  • Page 4 Produktbeschreibung Aufbau Hebevorrichtung für Geberit Sigma Unterputzspülkasten 12 cm Schutzplatte (bei Modellen für Stützklappgriff oder Batteriebetrieb) Befestigungsrahmen mit Batteriefach (bei Modellen mit Batteriebetrieb) Befestigungsrahmen (bei Modellen für Stützklappgriff) Betätigungsplatte Sigma10 (bei Modellen für Stützklappgriff) 9007207317924235 © 09-2024 970.392.00.0(02)

  • Page 5: Technische Daten

    Maximale Ausgangsleistung 4 dBm 1) Lebensdauer der Batterie: ca. 2 Jahre oder 50 000 Spülungen 2) Die Marke Bluetooth® und ihre Logos sind Eigentum von Bluetooth SIG, Inc. und werden durch Geberit unter Lizenz verwendet. Vereinfachte EU-Konformitätserklärung Hiermit erklärt Geberit International AG, dass der Funkanlagentyp Geberit WC-Steuerung mit elektronischer Spülauslösung, Netz- oder Batteriebetrieb, für Funktaster, der Richtlinie 2014/53/EU entspricht.
  • Page 6 Inbetriebnahme Funkverbindung herstellen ✓ Die LED blinkt (3x). Die Funkverbindung ist hergestellt. Taste auf Steuerung drücken (1x). Funkverbindung trennen ✓ Die LED blinkt (1x). Bei Problemen mit der Funkverbindung kann es hilfreich sein, die Funkverbindung zu trennen und Innerhalb von 30 Sekunden Taste wiederherzustellen.

  • Page 7: Bedienung

    Für Bedienung, Einstellungen und Wartung stehen verschiedene Geberit Apps zur Verfügung. Die Apps kommunizieren über eine Bluetooth®-Schnittstelle mit dem Gerät. Die Geberit Apps sind für Android- und iOS-Smartphones im jeweiligen App Store kostenfrei erhältlich. Verbindung mit Gerät herstellen Spülung auslösen ▶...

  • Page 8: Störungen Beheben

    ▶ Funkverbindung neu erstellen. Funkverbindung getrennt → Siehe „Funkverbindung her- stellen“, Seite 6. ▶ Hebevorrichtung ersetzen. → Hebevorrichtung defekt Siehe „Hebevorrichtung erset- zen“, Seite 9. 1) Der Ladezustand der Batterien kann mit einer Geberit App ausgelesen werden. 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 9 Instandhaltung Aufbau Kapitel Instandhaltung Hebevorrichtung ersetzen Die in diesem Kapitel angegebenen Befestigungsrahmen demontieren. → Siehe Handlungsanweisungen müssen zusammen mit Abbildungssequenz , Seite 443. den zugehörigen Abbildungssequenzen im Anhang durchgeführt werden. In der Handlungsanweisung Kabel der Stromversorgung ausstecken. wird auf die zugehörige Abbildungssequenz verwiesen.
  • Page 10 Hebevorrichtung entnehmen und Kabel der Stromversorgung einstecken. fachgerecht entsorgen. Neue Hebevorrichtung montieren. Taste auf Steuerung 1 Mal drücken. ✓ Die LED blinkt (1x). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 11 Innerhalb von 30 Sekunden Taste Falls erforderlich Geberit App installieren Vollmenge des Funktasters oder Taste am und Pairing Secret der neuen Stützklappgriff drücken. Hebevorrichtung notieren. ✓ Die LED blinkt (3x). Die Funkverbindung ist hergestellt. Befestigungsrahmen montieren. → Siehe Abbildungssequenz , Seite 444.
  • Page 12 Einstellungen mit Geberit App vornehmen Nach dem Verbinden einer Geberit App mit dem Gerät stehen die folgenden Funktionen und Einstellungen zur Verfügung: • Bedienung: – Spülung: Auslösen einer Voll- oder Teilmengenspülung – Reinigung: Unterdrücken der Spülauslösung für einige Minuten • Einstellen von Parametern und Funktionen → siehe Tabelle 1: „Einstellungen“...
  • Page 13 Menüpunkt Beschreibung Anwendung Wert Werksein- stellung Funktionen Intervallspülung aktivieren • Benutzergesteuert: Eine Spü- lung wird nach Ablauf des [Spül- intervalls] ausgelöst, wobei das Spülintervall bei jeder Benut- zung neu gestartet wird. Die Spülzeit wird durch den Wert • Zum Nachfüllen des [Spülzeit] bestimmt.
  • Page 14 Menüpunkt Beschreibung Anwendung Wert Werksein- stellung 3 l [Vollmengenspülung] • Optimale Ausspülung 3,5 l Über diese Spülmenge wird die der WC-Keramik 4 l Zeit für das Öffnen des Spülventils 4,5 l • Für Statistikfunktion für die Vollmengenspülung einge- 6 l 5 l • Zum Berechnen der stellt.
  • Page 15 Tabelle 2: Information Menüpunkt Geberit App Beschreibung Informationen [Artikelnummer] Zeigt die Artikelnummer der WC-Steuerung an. [Firmware-Version] Zeigt die Firmware-Version der Steuerung an. [Seriennummer] Zeigt die Seriennummer der Steuerung an. [Herstelldatum] Zeigt das Herstelldatum der Steuerung an. [Versorgungsart] Zeigt die Versorgungsart an (Netz oder Batterie).

  • Page 16: Entsorgung Von Elektro- Und Elektronik-Altgeräten

    Restmüll entsorgt werden dürfen, sondern einer getrennten Entsorgung zuzuführen sind. Endnutzer sind gesetzlich verpflichtet, Altgeräte zur fachgerechten Entsorgung an öffentliche Entsorgungsträger, an Vertreiber oder an Geberit zurückzugeben. Zahlreiche Vertreiber von Elektro- und Elektronikgeräten sind zur unentgeltlichen Rücknahme von Elektro- und Elektronik-Altgeräten verpflichtet. Für eine Rückgabe an Geberit ist mit der zuständigen Vertriebs- oder Servicegesellschaft Kontakt aufzunehmen.

  • Page 17: About This Document

    Intended use The Geberit WC flush control with electronic flush actuation, mains or battery operation, for RF- controlled button, is intended for flush actuation with Geberit Sigma concealed cisterns.

  • Page 18: Product Description

    Product description Structure Lifting device for Geberit Sigma concealed cistern 12 cm Protection plate (for models with pull-down rail or battery operation) Mounting frame with battery compartment (for models with battery operation) Mounting frame (for models with pull-down rail) Sigma10 actuator plate (for models with pull-down rail) 9007207317924235 ©...

  • Page 19: Technical Data

    2400–2483.5 MHz Maximum output power 4 dBm 1) Battery service life: approx. 2 years or 50,000 flushes 2) The Bluetooth® brand and its logos are the property of Bluetooth SIG, Inc. and are used under licence by Geberit. 9007207317924235 © 09-2024 970.392.00.0(02)

  • Page 20: Simplified Eu Declaration Of Conformity

    Simplified EU declaration of conformity Geberit International AG hereby declares that the radio equipment type of the Geberit WC flush control with electronic flush actuation, mains or battery operation, for RF-controlled button, is compliant with EU Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following Internet address: https://doc.geberit.com/971248000.pdf.
  • Page 21 Commissioning Establish radio communication ✓ The LED flashes (3x). Radio communication is established. Press the button on the flush control (1x). Disconnect radio communication ✓ The LED flashes (1x). It can be helpful to disconnect and re-establish radio communication in the event of problems. Press the RF-controlled full flush volume button or the button on the pull-down rail Press and hold the button on the flush...

  • Page 22: Operation

    Various Geberit apps are available for operation, settings and maintenance. The apps communicate with the device via a Bluetooth® interface. The Geberit apps are available free of charge for Android and iOS smartphones in the respective App Stores. Establish connection with device Actuate a flush ▶...

  • Page 23: Troubleshooting

    → See "Establish radio nected communication", page 21. ▶ Replace the lifting device. → Lifting device defective See "Replacing the lifting device", page 24. 1) The state of charge of the battery can be checked using a Geberit app. 9007207317924235 © 09-2024 970.392.00.0(02)

  • Page 24: Maintenance Performed By The Operator

    Maintenance Structure of Maintenance chapter Replacing the lifting device The accompanying illustration sequences must be Demount the mounting frame. → See figure followed while carrying out the instructions provided sequence , page 443. in this chapter. Each set of instructions refers to the accompanying illustration sequence.
  • Page 25 Remove the lifting device and dispose of it Insert the power supply cable. appropriately. Mount the new lifting device. Press the button on the control once. ✓ The LED flashes (1x). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 26 Press the RF-controlled full flush volume If required, install the Geberit App and make button or the button on the pull-down rail a note of the pairing secret for the new lifting within 30 seconds. device. ✓ The LED flashes (3x). Radio communication is established.
  • Page 27 • Export of device information and statistical values • Displaying error messages • Carrying out firmware updates • Saving and transferring presettings The settings can be saved in the Geberit App as presettings and transferred to other devices of the same type. Table 1: Settings Menu item...
  • Page 28 Menu item Description Application Value Factory setting Functions Activate the interval flush • User-controlled: A flush is actuated at the end of the [flush interval], whereby the flush interval is restarted with every use. The flush time is determined by the [flush time] value.
  • Page 29 Menu item Description Application Value Factory setting • Optimum flushing out of the WC ceramic [Full flush] 3.5 l appliance This flush volume sets the time for opening the flush valve for a full 4.5 l • For the statistics flush.
  • Page 30 Table 2: Information Geberit App menu item Description Information [Article number] Indicates the article number of the WC flush control. [Firmware version] Indicates the firmware version of the control. [Serial number] Indicates the serial number of the control. [Manufacturing date] Indicates the manufacturing date of the control.

  • Page 31: Disposal Of Waste Electrical And Electronic Equipment

    End users are legally obliged to return old equipment to public waste disposal authorities, distributors, or Geberit for proper disposal. Many distributors of electrical and electronic equipment are obliged to take back WEEE free of charge. Contact the responsible sales or service company to return the WEEE to Geberit.

  • Page 32: Utilisation Conforme

    Sécurité Au sujet de ce document Le présent document s’applique à la maintenance appropriée de la commande de WC Geberit avec déclenchement du rinçage électronique, alimentation sur secteur ou par pile, pour bouton-poussoir radio. Ce document s’applique au modèle de cette commande de WC doté d’une interface Bluetooth®. La plaque signalétique de cette commande de WC comporte la mention « DLWC-07-A »...

  • Page 33: Descriptif Du Produit

    Descriptif du produit Structure Élévateur pour réservoir à encastrer Geberit Sigma 12 cm Plaque de protection (sur les modèles pour barre de relevage ou alimentation par pile) Cadre de fixation avec boîtier pour piles (sur les modèles avec alimentation par pile) Cadre de fixation (sur les modèles pour barre de relevage)

  • Page 34: Caractéristiques Techniques

    4 dBm 1) Durée de vie de la pile : environ 2 ans ou 50.000 rinçages 2) La marque Bluetooth® et ses logos sont la propriété de Bluetooth SIG, Inc. et sont utilisés par Geberit sous licence. Déclaration de conformité UE simplifiée Geberit International AG déclare par la présente que le type d’équipement radio de la commande de WC Geberit à...

  • Page 35: Mise En Service

    Mise en service Établir la liaison radio ✓ La LED clignote (3x). La liaison radio est maintenant établie. Appuyer sur la touche de la commande (1x). Interrompre la liaison radio ✓ La LED clignote (1x). En cas de problèmes avec la liaison radio, il peut être utile de l’interrompre puis de la rétablir.
  • Page 36 Utilisation Les applis Geberit Diverses applis de Geberit sont disponibles pour l’utilisation, les réglages et la maintenance. Les applis communiquent via une interface Bluetooth® avec l’appareil. Les applis Geberit sont disponibles gratuitement pour les smartphones Android et iOS dans l'App Store correspondant.

  • Page 37: Dépannage

    « Établir la liaison radio », page ▶ Remplacer le mécanisme de re- Mécanisme de relevage défec- levage. → Voir « Remplacer tueux l'élévateur », page 38. 1) Le niveau de charge des piles peut être vérifié à l’aide de l’application Geberit. 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 38 Maintenance Structure du chapitre Remplacer l'élévateur Maintenance Démonter le cadre de fixation. → Voir Les instructions figurant dans ce chapitre doivent séquence illustrée , page 443. être suivies en même temps que les séquences illustrées correspondantes en annexe. Les Débrancher le câble d’alimentation instructions renvoient à...
  • Page 39 Enlever l’élévateur et l’éliminer de manière Brancher le câble d’alimentation électrique. appropriée. Monter le nouvel élévateur. Appuyer 1x sur la touche de la commande. ✓ La LED clignote (1x). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 40 Dans les 30 secondes, appuyer sur la Si nécessaire, installer l’application Geberit touche quantité totale du bouton-poussoir et noter le Pairing Secret du nouvel radio ou sur la touche de la barre de élévateur. relevage. ✓ La LED clignote (3x). La liaison radio est maintenant établie.
  • Page 41 • Affichage de messages d’erreur • Exécution de mises à jour du microprogramme • Enregistrer et transmettre des préréglages Les réglages peuvent être enregistrés dans l’application Geberit sous forme de préréglages et être transférés sur d’autres appareils de même type. Tableau 1: Réglages...
  • Page 42 Point de menu Description Application Valeur Réglage d’usine Fonctions Activer le rinçage intermittent • Commande par l’utilisateur : un rinçage est déclenché à la fin de l’[intervalle de rinçage], l’inter- valle de rinçage étant réinitialisé à chaque utilisation. Le temps de rinçage est déterminé par la valeur [Temps de rinçage].
  • Page 43 Point de menu Description Application Valeur Réglage d’usine [Rinçage complet] • Rinçage optimal de la Ce volume de chasse permet de 3,5 l cuvette de WC régler le temps d'ouverture du mé- • Pour la fonction statis- canisme de chasse pour le rin- 4,5 l tiques çage complet.
  • Page 44 Tableau 2: Information Point de menu Application Geberit Description Informations [Numéro de référence] Indique le numéro de référence de la commande de WC. [Version du microprogramme] Indique la version du microprogramme de la commande. [Numéro de série] Indique le numéro de série de la commande.
  • Page 45 à Geberit pour qu’ils soient éliminés de manière appropriée. De nombreux distributeurs sont tenus de reprendre gratuitement les appareils électriques et électroniques usagés. Pour un retour à Geberit, il convient de prendre contact avec la société de distribution ou de service compétente.

  • Page 46: Informazioni Sul Presente Documento

    è in grado di riconoscere i rischi ed evitare i pericoli derivanti dall'utilizzo del prodotto. Utilizzo conforme Il comando per WC Geberit con azionamento elettronico del risciacquo, funzionamento a rete o a batteria, per tasto radiocomando, è destinato all'azionamento del risciacquo con cassette di risciacquo da incasso Geberit Sigma.

  • Page 47: Descrizione Del Prodotto

    Descrizione del prodotto Struttura Dispositivo di sollevamento per cassetta di risciacquo da incasso Geberit Sigma 12 cm Placca di protezione (per i modelli con impugnatura di sostegno ribaltabile o funzionamento a batteria) Telaio di fissaggio con vano batteria (per i modelli con funzionamento a batteria)

  • Page 48: Dati Tecnici

    Massima potenza di uscita 4 dBm 1) Durata della batteria: circa 2 anni o 50 000 lavaggi 2) Il marchio Bluetooth® e i suoi loghi sono proprietà di Bluetooth SIG, Inc. e vengono utilizzati da Geberit sotto licenza. Dichiarazione di conformità UE semplificata...

  • Page 49: Messa In Funzione

    Messa in funzione Creazione del collegamento radio ✓ Il LED lampeggia (3x). La connessione radio è stabilita. Premere il tasto di comando sul comando per WC (1x). Interruzione della connessione radio ✓ Il LED lampeggia (1x). In caso di problemi con la connessione radio, può Entro 30 secondi, premere il tasto risciacquo essere utile interrompere la connessione radio e completo del tasto radiocomando o il tasto di...
  • Page 50 Comando App Geberit Per il comando, le impostazioni e la manutenzione sono disponibili diverse app Geberit. Le app comunicano con l’apparecchio tramite un’interfaccia Bluetooth®. Le app Geberit sono disponibili gratuitamente per smartphone Android e iOS nei relativi App Store. Collegamento con l’apparecchio Comando risciacquo ▶...

  • Page 51: Eliminazione Dei Malfunzionamenti

    ▶ Sostituire il dispositivo di solle- Dispositivo di sollevamento difet- vamento. → Vedere "Sostitu- toso zione del dispositivo di solleva- mento", pagina 52. 1) Lo stato di carica delle batterie può essere letto con un'app Geberit. 9007207317924235 © 09-2024 970.392.00.0(02)

  • Page 52: Manutenzione

    Manutenzione Struttura del capitolo Sostituzione del dispositivo di manutenzione sollevamento Le istruzioni di comportamento indicate nel Smontare il telaio di fissaggio. → Vedere la presente capitolo devono essere eseguite insieme sequenza di illustrazioni , pagina 443. alle sequenze di illustrazioni nell'allegato. Nell'istruzione di comportamento si rimanda alla Staccare il cavo dell’alimentazione elettrica.
  • Page 53 Rimuovere il dispositivo di sollevamento e Inserire il cavo dell’alimentazione elettrica. smaltirlo a regola d’arte. Montare il nuovo dispositivo di sollevamento. Premere il tasto di comando sul comando 1 volta. ✓ Il LED lampeggia (1x). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 54 Entro 30 secondi, premere il tasto risciacquo Se necessario, installare l’applicazione completo del tasto radiocomando o il tasto di Geberit e annotare il Pairing Secret del comando sull’impugnatura di sostegno nuovo dispositivo di sollevamento. ribaltabile. ✓ Il LED lampeggia (3x). La connessione radio è...
  • Page 55 Esecuzione di regolazioni con l’applicazione Geberit Dopo la connessione di un'applicazione Geberit con l'apparecchio, sono disponibili le seguenti funzioni e regolazioni: • Comando: – Risciacquo: attivazione di un risciacquo completo o parziale – Pulizia: soppressione dell'azionamento del risciacquo per alcuni minuti •...
  • Page 56 Punto menu Descrizione Applicazione Valore Imposta- zione pre- definita Funzioni Attiva risciacquo ad intervallo • Controllato dall'utente: Un risciacquo viene attivato al ter- mine dell'[intervallo di risciac- quo], nel qual caso l'intervallo di risciacquo viene riavviato con ogni utilizzo. Il tempo di risciac- quo viene determinato dal valore [tempo di risciacquo].
  • Page 57 Punto menu Descrizione Applicazione Valore Imposta- zione pre- definita [Risciacquo completo] 3 l • Risciacquo ottimale del Tramite questo volume di risciac- 3,5 l vaso WC quo viene impostato il tempo per 4 l • Per la funzione stati- l'apertura della batteria di scarico 4,5 l stica 6 l...
  • Page 58 Tabella 2: Informazioni Punto menu applicazione Geberit Descrizione Informazioni [Numero d'articolo] Indica il numero d'articolo del comando per WC. [Versione del firmware] Indica la versione del firmware del comando. [Numero di serie] Indica il numero di serie del comando. [Data di produzione] Indica la data di produzione del comando.
  • Page 59 Geberit perché vengano smaltite. Molti rivenditori di apparecchiature elettriche ed elettroniche sono obbligati a ritirare gratuitamente i RAEE. Per la restituzione a Geberit è necessario contattare la società di vendita o di assistenza responsabile.

  • Page 60: Over Dit Document

    Veiligheid Over dit document Dit document is bestemd voor het vakkundig onderhouden van Geberit wc-besturing met elektronische spoelactivering, net- of batterijvoeding, voor radiografische schakelaar. Dit document is van toepassing op de uitvoering van deze wc-besturing met Bluetooth®-interface. Deze wc-besturing is op het typeplaatje aangegeven met “DLWC-07-A” of “DLWC-07-B” en het Geberit Connect-logo.
  • Page 61 Productbeschrijving Opbouw Hefinrichting voor Geberit Sigma inbouwreservoir 12 cm Beschermplaat (bij modellen voor klapsteun of batterijvoeding) Montageframe met batterijvak (bij modellen met batterijvoeding) Montageframe (bij modellen voor klapsteun) Bedieningsplaat Sigma10 (bij modellen voor klapsteun) 9007207317924235 © 09-2024 970.392.00.0(02)

  • Page 62: Technische Gegevens

    Maximaal uitgangsvermogen 4 dBm 1) Levensduur van de batterij: ca. 2 jaar of 50.000 spoelingen 2) Het merk Bluetooth® en diens logo's zijn eigendom van Bluetooth SIG Inc. en worden door Geberit onder licentie gebruikt. Vereenvoudigde EU-conformiteitsverklaring Hiermee verklaart Geberit International AG dat het radiosysteemtype Geberit wc-besturing met elektronische spoelactivering, net-, of batterijvoeding, voor radiografische schakelaars, voldoet aan richtlijn 2014/53/EU.
  • Page 63 Inbedrijfstelling Draadloze verbinding maken ✓ De LED knippert (3x). De draadloze verbinding is tot stand gebracht. Druk op de bedieningstoets van de besturing (1x). Draadloze verbinding scheiden Als er problemen zijn met de draadloze verbinding, ✓ De LED knippert (1x). kan het nuttig zijn de draadloze verbinding te scheiden en opnieuw tot stand te brengen.
  • Page 64 Voor bediening, instellingen en onderhoud zijn verschillende Geberit apps beschikbaar. De apps communiceren met het apparaat via een Bluetooth®-interface. De Geberit apps voor Android- en iOS-smartphones in de respectievelijke App Store gratis verkrijgbaar. Verbinding met apparaat tot stand Spoeling starten brengen ▶...

  • Page 65: Storingen Verhelpen

    → Zie "Draadlo- Draadloze verbinding verbroken ze verbinding maken", pagina ▶ Hefinrichting vervangen. → Zie Hefinrichting defect "Hefinrichting vervangen", pagi- na 66. 1) De laadtoestand van de batterijen kan met een Geberit app worden gelezen. 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 66 Onderhoud Opbouw hoofdstuk onderhoud Hefinrichting vervangen De instructies in dit hoofdstuk moeten samen met Montageframe demonteren. → Zie de bijbehorende afbeeldingssequenties in de afbeeldingsreeks , pagina 443. bijlage worden uitgevoerd. De instructie verwijst naar de bijbehorende afbeeldingssequentie. Kabel van de stroomvoorziening eruit steken.
  • Page 67 Hefinrichting verwijderen en vakkundig Kabel van de stroomvoorziening erin steken. verwijderen. Nieuwe hefinrichting monteren. Druk 1 keer op de bedieningstoets op de besturing. ✓ De LED knippert (1x). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 68 Druk binnen 30 seconden op de toets Indien vereist Geberit app installeren en volledig volume van de radiografische Pairing Secret van de nieuwe hefinrichting schakelaar of op de bedieningstoets aan de noteren. klapsteun. ✓ De LED knippert (3x). De draadloze verbinding is tot stand gebracht.
  • Page 69 Instellingen met Geberit app uitvoeren Na het verbinden van een Geberit app met het apparaat staan de volgende functies en instellingen ter beschikking: • Bediening: – Spoeling: Een volledige of onvolledige spoeling activeren – Reiniging: onderdrukken van de spoelactivering gedurende enkele minuten •...
  • Page 70 Menupunt Omschrijving Toepassing Waarde Fabrieksin- stelling Functies Intervalspoeling activeren • Gestuurd door de gebruiker: Een spoeling wordt geactiveerd na het verstrijken van het [spoe- linterval], waarbij het spoelinter- val bij elk gebruik opnieuw wordt gestart. De spoeltijd wordt door [Uit], •...
  • Page 71 Menupunt Omschrijving Toepassing Waarde Fabrieksin- stelling [Volledige spoeling] • Optimaal spoelen van Via de spoelhoeveelheid wordt de 3,5 l de wc-keramiek tijd ingesteld voor het openen van • Voor de statistiekfunc- het spoelventiel voor een volledige 4,5 l spoeling. De aangegeven spoel- •...
  • Page 72 Tabel 2: Informatie Menupunt Geberit app Omschrijving Informatie [Artikelnummer] Geeft het artikelnummer van de wc-besturing aan. [Firmwareversie] Geeft de firmwareversie van de besturing aan. [Serienummer] Geeft het serienummer van de besturing aan. [Productiedatum] Geeft de productiedatum van de besturing aan. [Voedingstype] Toont het voedingstype (netvoeding of batterij).
  • Page 73 Eindgebruikers zijn wettelijk verplicht oude apparaten in te leveren bij openbare afvalverwijderingsinstanties, bij distributeurs of bij Geberit voor correcte afvoer. Veel distributeurs van elektrische en elektronische apparatuur zijn verplicht afgedankte elektrische en elektronische apparatuur kosteloos terug te nemen.

  • Page 74: Grupo Objetivo

    Este documento se aplica al mantenimiento profesional del sistema de descarga para inodoros Geberit con accionamiento de la descarga electrónico, a red o a batería, para pulsador remoto. Este documento se aplica al modelo de este sistema de descarga para inodoros con interfaz Bluetooth®.

  • Page 75: Descripción Del Producto

    Descripción del producto Descripción del sistema Dispositivo elevador para la cisterna empotrada Geberit Sigma 12 cm Tapa de protección (para modelos con barra de apoyo abatible o servicio a batería) Marco de fijación con compartimento para pilas (para modelos con servicio a batería) Marco de fijación (para modelos con barra de apoyo abatible)

  • Page 76: Información Técnica

    4 dBm 1) Vida útil de la pila: aprox. 2 años o 50 000 descargas 2) La marca Bluetooth® y sus logotipos son propiedad de Bluetooth SIG, Inc. y Geberit los utiliza bajo licencia. Declaración de conformidad UE simplificada Por la presente, Geberit International AG declara que el tipo de equipo radioeléctrico de sistema de descarga para inodoros Geberit con accionamiento de la descarga electrónico, con servicio de red o servicio...

  • Page 77: Puesta En Marcha

    Puesta en marcha Establecer la conexión por radio ✓ El LED verde parpadea (3x). La conexión remota está establecida. Presionar el pulsador del control (1 vez). Desconexión de las conexiones ✓ El LED verde parpadea (1x). remotas Presionar el pulsador de descarga completa En caso de problemas con la conexión remota, del pulsador remoto o el pulsador de la puede ser útil desconectar y restablecer la...
  • Page 78 Hay varias aplicaciones Geberit disponibles para el manejo, ajuste y mantenimiento. Las aplicaciones se comunican con el dispositivo a través de una interfaz de Bluetooth®. Las aplicaciones Geberit están disponibles de manera gratuita para smartphones con Android o iOS en la App Store correspondiente.

  • Page 79: Solución De Fallos

    77. ▶ Sustituir el dispositivo elevador. Dispositivo elevador defectuoso → Véase “Sustitución del dispo- sitivo elevador”, página 80. 1) El estado de carga de las pilas se puede leer con una aplicación Geberit. 9007207317924235 © 09-2024 970.392.00.0(02)

  • Page 80: Mantenimiento

    Mantenimiento Estructura del capítulo Sustitución del dispositivo Mantenimiento elevador Las indicaciones de actuación incluidas en este retirar el marco de fijación. → Véase la capítulo deben llevarse a cabo junto con la secuencia de figuras , página 443. correspondiente secuencias de figuras en el anexo. En cada indicación de actuación se hace referencia Desenchufar el cable de la alimentación.
  • Page 81 Retirar y desechar correctamente el Enchufar el cable de la alimentación. dispositivo elevador. Montar el nuevo dispositivo elevador. Presionar el pulsador del sistema de descarga para inodoros una vez. ✓ El LED verde parpadea (1x). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 82 Presionar el pulsador de descarga completa En caso necesario, instalar la aplicación de del pulsador remoto o el pulsador de la Geberit y anotar el código secreto de barra de apoyo abatible antes de que vinculación del nuevo dispositivo elevador.
  • Page 83 • Indicación de mensajes de error • Ejecución de actualizaciones de firmware • Guardado y transmisión de ajustes previos Los ajustes se pueden guardar en la aplicación de Geberit como ajustes previos y transmitirse a otros dispositivos del mismo tipo. Tabla 1: Ajustes Opción de menú...
  • Page 84 Opción de menú Descripción Aplicación Valor Ajuste de fábrica Funciones Activación de la descarga perió- dica • Controlada por el usuario: Una vez transcurrido el [intervalo de descarga] se activa una des- carga, tras lo cual el intervalo de descarga se reinicia con cada uso.
  • Page 85 Opción de menú Descripción Aplicación Valor Ajuste de fábrica [Descarga completa] 3 l • Enjuague perfecto del El tiempo de apertura del meca- 3,5 l inodoro cerámico nismo de descarga para la des- 4 l • Para la función estadís- carga completa se ajusta a través 4,5 l tica 6 l...
  • Page 86 Tabla 2: Información Opción de menú de la aplicación Descripción Geberit Información Muestra el número de artículo del sistema de descarga para inodo- [Número de artículo] ros. [Versión de firmware] Muestra la versión de firmware del sistema de descarga. [Número de serie] Muestra el número de serie del sistema de descarga.

  • Page 87: Eliminación De Desechos

    Los usuarios finales están legalmente obligados a devolver los aparatos usados a las autoridades públicas de eliminación de residuos, a los distribuidores o a Geberit para su correcta eliminación. Muchos distribuidores de aparatos eléctricos y electrónicos están obligados a recoger gratuitamente los residuos de aparatos eléctricos y electrónicos.

  • Page 88: Utilização Adequada

    é capaz de reconhecer riscos e evitar perigos decorrentes da utilização do produto. Utilização adequada O sistema de descarga para sanitas Geberit com acionamento eletrónico e alimentação elétrica ou alimentação a pilhas, para botão de descarga sem fios destina-se ao acionamento em autoclismos de interior Geberit Sigma.

  • Page 89: Descrição Do Produto

    Descrição do produto Estrutura Dispositivo de levantamento para autoclismo de interior Geberit Sigma de 12 cm Placa de proteção (em modelos para barra de apoio rebatível ou alimentação a pilhas) Aro de fixação com compartimento da pilha (em modelos com alimentação a pilhas) Aro de fixação (em modelos para barra de apoio rebatível)

  • Page 90: Dados Técnicos

    4 dBm 1) Vida útil da pilha: aprox. 2 anos ou 50 000 descargas 2) A marca Bluetooth® e os seus logótipos pertencem à Bluetooth SIG, Inc. e são utilizados pela Geberit sob licença. Declaração de conformidade UE simplificada Pelo presente, a Geberit International AG declara que o tipo de equipamento de rádio “Sistema de descarga para sanitas Geberit com acionamento eletrónico, alimentação elétrica ou alimentação a pilhas, para botão...

  • Page 91: Colocação Em Funcionamento

    Colocação em funcionamento Estabelecer ligação de rádio ✓ O LED pisca (3x). A ligação sem fios está estabelecida. Premir a tecla no sistema de descarga para sanitas (1x). Desligar a ligação de rádio Se houver problemas com a ligação sem fios, pode ✓...
  • Page 92 Encontram-se disponíveis diversas aplicações da Geberit para a operação, configuração e manutenção. As aplicações comunicam com o aparelho através de uma interface Bluetooth®. As aplicações da Geberit estão disponíveis gratuitamente para smartphones Android e iOS na respetiva App Store. Estabelecer a ligação ao aparelho Efetuar a descarga ▶...

  • Page 93: Eliminação De Falhas

    ▶ Substituir o dispositivo de levan- Dispositivo de levantamento danifi- tamento. → Consultar "Substi- cado tuição do dispositivo de levanta- mento", página 94. 1) O estado de carga das pilhas pode ser consultado com uma aplicação da Geberit. 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 94 Manutenção Estrutura do capítulo de Substituição do dispositivo de manutenção levantamento As instruções de atuação indicadas neste capítulo Desmontar o aro de fixação. → Consultar a devem ser realizadas com as respetivas sequência de figuras , página 443. sequências de figuras em anexo. Nas instruções de atuação, remete-se para a respetiva sequência de Retirar o cabo da distribuição de corrente.
  • Page 95 Retirar o dispositivo de levantamento e Inserir o cabo da distribuição de corrente. eliminar de forma adequada. Montar o novo dispositivo de levantamento. Premir a tecla no sistema de descarga para sanitas 1 vez. ✓ O LED pisca (1x). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 96 Premir a tecla de descarga completa do Se necessário, instalar a aplicação Geberit botão de descarga sem fios, ou a tecla na e anotar o Pairing Secret do novo barra de apoio rebatível, dentro de 30 dispositivo de levantamento. segundos.
  • Page 97 Realização dos ajustes com aplicação da Geberit Após o estabelecimento da ligação entre uma aplicação Geberit e o aparelho, encontram-se disponíveis as seguintes funções e configurações: • Operação: – Descarga: Acionamento de uma descarga completa ou parcial – Limpeza: supressão do acionamento durante alguns minutos •...
  • Page 98 Item de menu Descrição Aplicação Valor Definições de fábrica Funções Ativar a descarga com intervalo • Controlada pelo utilizador: uma descarga é acionada após o tér- mino do [intervalo de descarga], sendo o intervalo de descarga reiniciado em cada utilização. O tempo de descarga é...
  • Page 99 Item de menu Descrição Aplicação Valor Definições de fábrica [Descarga completa] 3 l • Lavagem perfeita da O tempo da abertura da válvula de 3,5 l sanita cerâmica descarga para a descarga com- 4 l • Para a função de pleta é ajustado através deste 4,5 l estatística 6 l...
  • Page 100 Tabela 2: Informação Menu da aplicação Geberit Descrição Informações [Referência] Indica a referência do sistema de descarga para sanitas. [Versão de firmware] Indica a versão de firmware do sistema de descarga para sanitas. [Número de série] Indica o número de série do sistema de descarga para sanitas.
  • Page 101 Geberit para um tratamento de resíduos adequado. Muitos distribuidores de equipamentos elétricos e eletrónicos são obrigados a aceitar a devolução dos resíduos de equipamentos elétricos e eletrónicos sem encargos. A fim de proceder à devolução aos Geberit, é necessário contactar a empresa de vendas ou de serviços competente.

  • Page 102: Bestemmelsesmæssig Anvendelse

    Sikkerhed Om dette dokument Dette dokument gælder for fagligt korrekt vedligeholdelse af Geberit WC-skyllestyringen med elektronisk udløsning, net- eller batteridrift, til radioknap. Dette dokument gælder for modellen af denne WC-skyllestyring med Bluetooth®-interface. Denne WC-skyllestyring er på typeskiltet mærket med "DLWC-07-A" eller "DLWC-07-B" og Geberit Connect-logoet.
  • Page 103 Produktbeskrivelse Opbygning Løfteanordning til Geberit Sigma indbygningscisterne 12 cm Beskyttelsesplade (til modeller til hængslet støttehåndtag eller batteridrevne modeller) Montageramme med batterirum (til modeller med batteridrift) Montageramme (til modeller til hængslet støttehåndtag) Betjeningsplade Sigma10 (til modeller til hængslet støttehåndtag) 9007207317924235 © 09-2024 970.392.00.0(02)

  • Page 104: Tekniske Data

    Maksimal udgangseffekt 4 dBm 1) Batterilevetid: ca. 2 år eller 50 000 skylninger 2) Mærket Bluetooth® og dets logoer tilhører Bluetooth SIG, Inc. og bruges af Geberit på licens. Forenklet EU-overensstemmelseserklæring Hermed erklærer Geberit International AG, at radioudstyrstypen Geberit WC-skyllestyring med elektronisk skyllestyring, net- eller batteridrift, for radioknapper er i overensstemmelse med direktivet 2014/53/EU.
  • Page 105 Ibrugtagning Oprette en radioforbindelse ✓ LED'en blinker (3x). Radioforbindelsen er etableret. Tryk på knappen på styringen (1x). Afbryde radioforbindelsen ✓ LED'en blinker (1x). I tilfælde af problemer med radioforbindelsen kan det være nyttigt at afbryde radioforbindelsen og Inden for 30 sekunder skal du trykke på genetablere den.
  • Page 106 Betjening Geberit Apps Forskellige Geberit apps er tilgængelige til drift, indstillinger og vedligeholdelse. Apps kommunikerer med enheden via en Bluetooth®-grænseflade. GeberitApps er tilgængelige til Android- og iOS-smartphones i den respektive App-Store. Etablering af forbindelse med enheden Aktivér skyl ▶ ▶...
  • Page 107 ▶ Genopret radioforbindelsen. → Radioforbindelse afbrudt Se "Oprette en radioforbin- delse", side 105. ▶ Udskift løfteanordningen. → Se Løfteanordning defekt "Udskiftning af løfteanordning", side 108. 1) Batteriernes ladetilstand kan aflæses med en Geberit app. 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 108 Vedligeholdelse Opbygning kapitel Udskiftning af løfteanordning vedligeholdelse Afmonter montagerammen. → Se Handlingsanvisningerne i dette kapitel skal udføres illustrationssekvens , side 443. sammen med de tilhørende illustrationssekvenser i bilaget. I handlingsanvisningen henvises der til den Tag kablet til strømforsyningen ud. tilhørende illustrationssekvens. Vedligeholdelse af den driftsansvarlige Batterierne kan udskiftes af operatøren.
  • Page 109 Fjern løfteanordningen, og bortskaf den Sæt kablet til strømforsyningen i. fagligt korrekt. Montér den nye løfteanordning. Tryk 1 gang på knappen på styreenheden. ✓ LED'en blinker (1x). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 110 Inden for 30 sekunder skal du trykke på Hvis det er nødvendigt, installeres Geberit knappen for stort skyl på radioknappen eller appen, og Pairing Secret for den ny knappen på det hængslede støttehåndtag. løfteanordning noteres. ✓ LED'en blinker (3x). Radioforbindelsen er etableret.
  • Page 111 Udførelse af indstillinger med Geberit appen Når en Geberit app er blevet forbundet med enheden, står følgende funktioner og indstillinger til rådighed: • Betjening: – Skyl: Udløsning af stort eller lille skyl – Rengøring: Undertrykkelse af skyllestyringen i nogle minutter •...
  • Page 112 Menupunkt Beskrivelse Anvendelse Værdi Fabrik- sindstilling Funktioner Aktivér intervalskyl • Brugerstyret: Der udløses et skyl, når [skylleintervallet] er gå- et, hvorved skylleintervallet gen- startes ved hver brug. Skylleti- den bestemmes af værdien [Skylletid]. [Slukket], • Til efterfyldning af • Intervalstyret: Der udløses et [Brugersty- vandlåsen ved lave skyl, når [skylleintervallet] er gå-...
  • Page 113 [Fabriksindstil- Alle funktioner nulstilles til fabrik- • Til afhjælpning af funk- – – tionsfejl linger] sindstillingen. 3 / 3 Tabel 2: Information Menupunkt Geberit app Beskrivelse Informationer [Varenummer] Viser WC-skyllestyringens varenummer. [Firmware-version] Viser styringens firmware-version. [Serienummer] Viser styringens serienummer. [Fremstillingsdato] Viser styringens fremstillingsdato.
  • Page 114 Mange distributører af elektrisk og elektronisk udstyr er forpligtet til at tage affald fra elektrisk og elektronisk udstyr tilbage gratis. Kontakt det ansvarlige salgs- eller serviceselskab for at returnere til Geberit. Gamle batterier og akkumulatorer, der ikke er omsluttet af det gamle udstyr, samt lamper, der kan fjernes fra det gamle udstyr, uden de går i stykker, skal adskilles fra det gamle udstyr, før de leveres til et...

  • Page 115: Korrekt Bruk

    å gjenkjenne risikoer og unngå farer som oppstår ved bruk av produktet. Korrekt bruk Geberit WC skyllesystem med elektronisk aktivering av skyll, nett- eller batteridrift, til fjernstyringsknapp, er tiltenkt aktivering av skyll i Geberit Sigma innbyggingssisterner. Sikkerhetsanvisninger •...
  • Page 116 Produktbeskrivelse Oppbygging Løfteanordning for GeberitSigma innbyggingssisternen 12 cm Beskyttelsesplate (for batteridrevne modeller eller modeller med nedfellbart støttehåndtak) Monteringsramme med batterirom (for modeller med batteridrift) Monteringsramme (for modeller med nedfellbare støttehåndtak) Betjeningsplate Sigma10 (for modeller med nedfellbart støttehåndtak) 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 117 4 dBm 1) Batterilevetid: ca. 2 år eller 50 000 skyllinger 2) Merket Bluetooth® og de tilhørende logoene tilhører Bluetooth SIG, Inc. og brukes av Geberit på lisens. Forenklet EU-samsvarserklæring Med dette erklærer Geberit International AG at radiosystemtypen Geberit WC skyllesystem med elektronisk aktivering av skyll og nett- eller batteridrift, til fjernstyringsknapp, oppfyller kravene i direktiv 2014/53/EU.
  • Page 118 Oppstart Opprette radioforbindelse ✓ LED-indikatoren blinker (3x). Radioforbindelsen er etablert. Trykk knappen på styreenheten (1x). Koble fra radioforbindelse ✓ LED-indikatoren blinker (1x). Ved problemer med radioforbindelsen kan det hjelpe å koble den fra og gjenopprette den. Trykk på fjernkontrollens knapp for full skyllemengde eller knappen på...
  • Page 119 Betjening Geberit-apper Det finnes flere ulike Geberit-apper tilgjengelig for betjening, innstillinger og vedlikehold. Appene kommuniserer med apparatet via et Bluetooth®-grensesnitt. Geberit-appene er gratis tilgjengelig for Android- og iOS-smarttelefoner i de respektive appbutikkene. Opprette forbindelse med apparatet Utløse spyling ▶ ▶...

  • Page 120: Utbedre Feil

    → Se monteringsanvisningen til fjernkontrollen. ▶ Gjenopprett radioforbindelse. → Radioforbindelse frakoblet Se "Opprette radioforbindelse", Side 118. ▶ Skift løfteanordningen. → Se Løfteanordning defekt "Skifte løfteanordningen", Side 121. 1) Du kan lese av batterienes ladetilstand med en Geberit app. 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 121 Service Oppbygging kapitlet Service Skifte løfteanordningen Prosedyrebeskrivelsene i dette kapitlet må utføres Demonter monteringsrammen. → Se sammen med de tilhørende bildesekvensene i bildesekvens , Side 443. vedlegget. Prosedyrebeskrivelsen henviser til den tilhørende bildesekvensen. Trekk ut kabelen til strømforsyningen. Service utført av eieren Batteriene kan skiftes av operatøren.
  • Page 122 Fjern løfteanordningen, og kast den på Sett inn kabelen til strømforsyningen. korrekt måte. Monter den nye løfteanordningen. Trykk 1 gang på knappen på styreenheten. ✓ LED-indikatoren blinker (1x). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 123 Trykk på fjernkontrollens knapp for full Om nødvendig installer Geberit-appen og skyllemengde eller knappen på det noter Pairing Secret til den nye nedfellbare håndtaket innen 30 sekunder. løfteanordningen. ✓ LED-indikatoren blinker (3x). Radioforbindelsen er etablert. Monter monteringsrammen. → Se bildesekvens , Side 444.
  • Page 124 Foreta innstillinger ved hjelp av Geberit-appen Når du har koblet Geberit-appen sammen med apparatet, vil du ha tilgang til følgende funksjoner og innstillinger: • Stell: – Skylling: Aktivering av skyll med full mengde eller delmengdeskylling – Rengjøring: Utkobling av aktivering av skyll i noen minutter •...
  • Page 125 Menypunkt Beskrivelse Bruk Verdi Fabrikk- innstilling Funksjoner Aktiver intervallskylling • Brukerstyrt: En skylling blir aktivert etter at [skylleintervallet] er avsluttet, blir skylling utløst, og skylleintervall starter på nytt etter hver gangs bruk. Skylle- tiden bestemmes av verdien [skylletid]. • Til etterfylling av vann- [Av], •...
  • Page 126 [Fabrikkinnstillin- Alle funksjoner tilbakestilles til fab- • Til retting av funksjons- – – feil ger] rikkinnstillinger. 3 / 3 Tabell 2: Informasjon Menypunkt, Geberit-appen Beskrivelse Informasjon [Artikkelnummer] Viser artikkelnummeret til WC skyllesystemet. [Fastvareversjon] Viser styreenhetens fastvareversjon. [Serienummer] Viser styreenhetens serienummer. [Produksjonsdato] Viser styreenhetens produksjonsdato.
  • Page 127 Geberit for korrekt avfallshåndtering. En rekke distributører av elektrisk og elektronisk utstyr er forpliktet til å ta imot utrangert elektrisk og elektronisk utstyr gratis. For retur til Geberit må du ta kontakt med ansvarlig salgs- eller servicevirksomhet.
  • Page 128 Säkerhet Om detta dokument Detta dokument gäller för korrekt service av Geberit WC-styrningar med elektronisk spolning, nät- eller batteridrift, för trådlös tryckknapp. Detta dokument gäller för WC-styrningsmodeller med Bluetooth®-gränssnitt. WC-styrningen är märkt på typskylten med ”DLWC-07-A” eller ”DLWC-07-B” och Geberit Connect-logotypen.

  • Page 129: Tekniska Data

    4 dBm 1) Batteritid: ca 2 år eller 50 000 spolningar 2) Märket Bluetooth® och dess logotyper är egendom som tillhör Bluetooth SIG och används av Geberit med licens. Förenklad EU-försäkran om överensstämmelse Härmed försäkrar Geberit International AG, att radioanläggningstypen Geberit urinalstyrning med elektronisk spolning, nät- ellerbatteridrift motsvarar direktiv 2014/53/EU för trådlös tryckknapp.
  • Page 130 Idrifttagande Upprätta radioanslutning ✓ Lysdioden blinkar (3x). Den trådlösa anslutningen har upprättats. Tryck på knappen för styrning (1x). Koppla från radioanslutningen ✓ Lysdioden blinkar (1x). Om det finns problem med den trådlösa anslutningen kan det vara bra att koppla ur och Tryck på...
  • Page 131 Manövrering Geberit appar Olika Geberit-appar finns tillgängliga för manövrering, inställningar och underhåll. Dessa appar kommunicerar med enheten över ett Bluetooth®-gränssnitt. Geberit-appar finns tillgänglig för Android- och iOS-smarttelefoner i respektive App Store och är gratis. Anslutning till enheten Spolutlösning ▶ ▶...
  • Page 132 ▶ Upprätta radioanslutning på nytt. Trådlös anslutning urkopplad → Se ”Upprätta radioanslut- ning”, sida 130. ▶ Byt ut lyftanordningen. → Se Lyftanordning defekt ”Byta ut lyftanordningen”, sida 133. 1) Batteriernas laddning kan läsas av med en Geberit-app. 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 133 Service Uppbyggnad kapitel Service Byta ut lyftanordningen Instruktionerna som anges i det här kapitlet måste Demontera monteringsramen. → Se utföras tillsammans med de tillhörande bildsekvens , sida 443. bildsekvenserna i bilagan. I instruktionen hänvisas till den tillhörande bildsekvensen. Dra ur strömkabeln. Service genom ägarens försorg Batterierna kan bytas ut av ägaren.
  • Page 134 Ta ut lyftanordningen och avfallshantera den Sätt i strömkabeln. korrekt. Montera den nya lyftanordningen. Tryck på knappen på styrningen 1. ✓ Lysdioden blinkar (1x). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 135 Tryck på knappen fullmängd på den trådlösa Installera Geberit-appen vid behov och knappen eller på knappen på dragskenorna notera den nya lyftanordningens Pairing inom 30 sekunder. Secret. ✓ Lysdioden blinkar (3x). Den trådlösa anslutningen har upprättats. Montera monteringsramen. → Se bildsekvens , sida 444.
  • Page 136 • Visa statistiska värden för användning → se tabell 2: ”Information” • Exportera apparatinformation och statistiska värden • Visa felmeddelanden • Utföra firmwareuppdateringar • Spara och överföra förinställningar Inställningarna kan sparas som förinställningar i Geberit-appen och överföras till andra enheter av samma typ. Tabell 1: Inställningar Menypunkt Beskrivning Användning...
  • Page 137 Menypunkt Beskrivning Användning Värde Fabriksin- ställningar Funktioner Aktivera intervallspolning • Användarstyrd: Efter [spolinter- vallet] utlöses en spolning. Spolintervallet börjar på nytt för varje användning. Spoltiden • För påfyllning av fastställs med värdet [Spoltid]. [Av], vattenlåset vid låg an- • Intervallstyrd: En spolning utlö- [användar- vändningsfrekvens ses när [spolintervallet] har gått...
  • Page 138 [Fabriksinställ- Alla funktioner återställs till fabriks- • För att åtgärda funk- – – tionsstörningar ningar] inställningarna. 3 / 3 Tabell 2: Information Menypunkt Geberit-appen Beskrivning Information [Artikelnummer] Visar WC-styrningens artikelnummer. [Firmwareversion] Visar styrningens firmwareversion. [Serienummer] Visar styrningens serienummer. [Tillverkningsdatum] Visar styrningens tillverkningsdatum.
  • Page 139 Geberit. Många distributörer av elektriska och elektroniska produkter är skyldiga att utan kostnad ta tillbaka avfall som utgörs av eller innehåller elektriska och elektroniska produkter.

  • Page 140: Määräysten Mukainen Käyttö

    Turvallisuus Tietoja tästä dokumentista Tämä dokumentti on tarkoitettu ammattimaista kunnossapitoa varten Geberit-WC- huuhtelujärjestelmälle, joissa on elektroninen huuhtelutoiminto, verkkovirta- tai paristokäyttö, radiopainike. Tämä dokumentti koskee kyseisen WC-huuhtelujärjestelmän Bluetooth®-liitännällä varustettua mallia. Tämän WC-huuhtelujärjestelmän tyyppikilvessä on merkintä ”DLWC-07-A” tai ”DLWC-07-B” sekä GeberitConnect-logo. Kohderyhmä...
  • Page 141 Tuotekuvaus Rakenne Nostoyksikkö Geberit Sigma -piilohuuhtelusäiliölle 12 cm Suojalevy (malleissa, joissa on tukikaide tai jotka toimivat paristokäytöllä) Asennuskehys, jossa on paristokotelo (paristokäytöllä toimivissa malleissa) Asennuskehys (malleissa, joissa on tukikaide) Huuhtelupainike Sigma10 (malleissa, joissa on tukikaide) 9007207317924235 © 09-2024 970.392.00.0(02)

  • Page 142: Tekniset Tiedot

    Maksimaalinen lähtöteho 4 dBm 1) Pariston käyttöikä: noin 2 vuotta tai 50 000 huuhtelua 2) Merkki Bluetooth® ja sen logot ovat Bluetooth SIG, Inc. -yhtiön omaisuutta, ja Geberit käyttää niitä lisenssillä. Yksinkertaistettu EU-vaatimustenmukaisuusvakuutus Geberit International AG vakuuttaa, että verkkovirta- tai paristokäyttöinen radiolaitetyyppi Geberit-WC- huuhtelujärjestelmä...
  • Page 143 Käyttöönotto Radioyhteyden muodostaminen ✓ LED vilkkuu (3x). Radioyhteys on muodostettu. Paina huuhtelujärjestelmän painiketta (1x). Radioyhteyden katkaiseminen ✓ LED vilkkuu (1x). Jos radioyhteydessä on ongelmia, voi olla hyödyllistä katkaista radioyhteys ja muodostaa se Paina radiopainikkeen ison huuhtelun uudelleen. painiketta tai tukikaiteen painiketta 30 sekunnin kuluessa.
  • Page 144 Käyttö Geberit-sovellukset Erilaisia Geberit -sovelluksia on saatavana käyttöä, asetuksia ja ylläpitoa varten. Sovellukset ovat yhteydessä laitteeseen Bluetooth®-liitännän kautta. Geberit-sovellukset ovat saatavilla ilmaiseksi Android- ja iOS-älypuhelimille vastaavassa App Storessa. Yhteyden muodostaminen laitteeseen Huuhtelu ▶ ▶ Skannaa QR-koodi ja noudata aloitussivulla Voit käynnistää huuhtelun painamalla olevia ohjeita.

  • Page 145: Häiriöiden Korjaus

    → Katso radiopainikkeen asen- nusohje. ▶ Muodosta radioyhteys uudel- Radioyhteys on katkaistu leen. → Katso ”Radioyhteyden muodostaminen”, sivu 143. ▶ Vaihda nostoyksikkö. → Katso Nostoyksikkö viallinen ”Nostoyksikön vaihto”, sivu 146. 1) Paristojen varaustilan voi lukea Geberit-sovelluksen avulla. 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 146 Huolto Rakenne, luku Kunnossapito Nostoyksikön vaihto Tässä luvussa annetut käsittelyohjeet on Irrota asennuskehys. → Katso kuvaosio suoritettava yhdessä niihin liittyvien, liitteessä sivu 443. olevien kuvaosioiden avulla. Käsittelyohjeessa viitataan siihen liittyvään kuvaosioon. Irrota sähkönsyötön johto. Käyttäjän suorittama huolto Käyttäjä voi vaihtaa paristot. → Katso käyttöohje 970.775.00.0.
  • Page 147 Poista nostoyksikkö ja hävitä se Yhdistä sähkönsyötön johto. asianmukaisesti. Asenna uusi nostoyksikkö. Paina huuhtelujärjestelmän painiketta 1x. ✓ LED vilkkuu (1x). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 148 Paina radiopainikkeen ison huuhtelun Asenna tarvittaessa Geberit-sovellus ja painiketta tai tukikaiteen painiketta 30 merkitse muistiin uuden nostoyksikön sekunnin kuluessa. pariliitostunnus. ✓ LED vilkkuu (3x). Radioyhteys on muodostettu. Asenna asennuskehys. → Katso kuvaosio , sivu 444. Tarkista toiminta. → Katso ”Huuhtelu”, sivu 144.
  • Page 149 Asetusten tekeminen Geberit-sovelluksella Kun Geberit-sovellus on yhdistetty laitteeseen, seuraavat toiminnot ja asetukset ovat käytettävissä: • Käyttö: – Huuhtelu: Ison tai pienen huuhtelumäärän käynnistys – Puhdistus: Huuhtelun käynnistyksen estäminen muutaman minuutin ajaksi • Parametrien ja toimintojen määrittäminen → katso taulukko 1: ”Asetukset”...
  • Page 150 Valikko-osio Kuvaus Käyttö Arvo Tehdasa- setus Toiminnot Intervallihuuhtelun aktivointi • Käyttäjän ohjauksella: Huuhtelu käynnistetään [huuhteluinterval- lin] päätyttyä, ja huuhteluinter- valli käynnistyy uudelleen jokai- sen käytön yhteydessä. Huuhte- luaika määräytyy arvon [huuhte- [Pois], • Vesilukon täyttäminen luaika] perusteella. [Käyttäjän käyttötiheyden ollessa •...
  • Page 151 [Tehdasasetuk- Kaikki toiminnot palautetaan teh- • Toimintahäiriöiden kor- – – jaamiseen set] dasasetuksiin. 3 / 3 Taulukko 2: Tiedot Valikko-osio Geberit-sovellus Kuvaus Tiedot [Tuotenumero] Näyttää WC-huuhtelujärjestelmän tuotenumeron. [Laiteohjelmistoversio] Näyttää WC-huuhtelujärjestelmän laiteohjelmistoversion. [Sarjanumero] Näyttää WC-huuhtelujärjestelmän sarjanumeron. [Valmistuspäivämäärä] Näyttää WC-huuhtelujärjestelmän valmistuspäivämäärän. [Virtatyyppi] Näyttää...
  • Page 152 Geberit. Monet sähkö- ja elektroniikkalaitteiden jälleenmyyjät ovat velvollisia vastaanottamaan sähkö- ja elektroniikkalaiteromun maksutta. Jos toivottu palautuspaikka on Geberit, on otettava yhteyttä vastaavaan jälleenmyynti- tai huoltoliikkeeseen. Käytetyt paristot ja akut, jotka eivät ole käytöstä poistetun laitteen sisällä, sekä lamput, jotka voidaan irrottaa laitteesta ehjinä, on poistettava laitteesta ennen sen luovuttamista keräyspisteeseen.
  • Page 153 Rétt notkun Geberit salernisstýring með rafrænni skolstjórnun, sem tengd er við rafmagn eða gengur fyrir rafhlöðum, fyrir þráðlausan hnapp er ætluð til að setja skolun af stað í innfelldum Geberit Sigma vatnskössum. Öryggisupplýsingar • Notið eingöngu upprunalega varahluti til viðgerða.
  • Page 154 Vörulýsing Samsetning Lyftibúnaður fyrir innfellda Geberit Sigma vatnskassa 12 cm Hlífðarplata (á gerðum fyrir stuðningsarm eða rafhlöðunotkun) Festirammi með rafhlöðuhólf (á rafhlöðuknúnum gerðum) Festirammi (fyrir gerðir fyrir stuðningsarm) Skolplata Sigma10 (á gerðum fyrir stuðningsarm) 9007207317924235 © 09-2024 970.392.00.0(02)

  • Page 155: Tæknilegar Upplýsingar

    4 dBm 1) Rafhlöðuending: um 2 ár eða 50.000 skolanir 2) Vörumerkið Bluetooth® og kennimerki þess eru eign Bluetooth SIG, Inc. og notkun Geberit á því er háð leyfi. Einfölduð ESB-samræmisyfirlýsing Hér með lýsir Geberit International AG, því yfir að þráðlausi fjarskiptabúnaðurinn Geberit salernisstýring með...
  • Page 156 Búnaðurinn tekinn í notkun Þráðlausri tengingu komið á ✓ LED-ljósið blikkar (3x). Útvarpstengingu er komið á. Ýtið á hnappinn á þvagskálarstýringunni (1x). Þráðlaus tenging rofin Ef vandamál koma upp hjá þráðlausu tengingunni ✓ LED-ljósið blikkar (1x). getur gagnast að rjúfa þráðlausu tenginguna og tengja hana á...
  • Page 157 Notkun Öpp frá Geberit Geberit býður upp á mismunandi öpp fyrir stjórnun, stillingar og viðhald. Öppin eiga samskipti við tækið með Bluetooth®-tengingu. Hægt er að sækja öppin frá Geberit ókeypis í viðkomandi forritaveitu fyrir Android- og iOS-snjallsíma. Tengingu við tæki komið á...
  • Page 158 Úrbætur ▶ Takið rafmagnið (öryggi íbúðar) af í 10 sekúndur. Bilun í hugbúnaði ▶ Salernisstýring endurræst með Geberit smáforritinu. Sírennsli í salernisskál. Pakkning hjá lyftiskál í vatnskassa ▶ Skiptu um flata þéttingu. er í ólagi Áfyllingarloki í vatnskassa er í ólagi ▶ Skiptið um áfyllingarlokann.
  • Page 159 Viðhald Um viðhaldskaflann Skipt um lyftibúnað Fylgja verður leiðbeiningunum í þessum kafla með Takið festirammann af. → Sjá myndaröð hliðsjón af tilheyrandi myndaröðum í viðauka. Vísað bls. 443. er í viðkomandi myndaröð í leiðbeiningunum. Takið rafmagnssnúruna úr sambandi. Viðhald sem rekstraraðili sinnir Rekstraraðilinn getur skipt um rafhlöður.
  • Page 160 Takið rafhlöðurnar úr og fargið þeim með Stingið rafmagnssnúrunni í samband. viðeigandi hætti. Setjið nýja lyftibúnaðinn í. Ýtið einu sinni á hnappinn á stjórntækinu. ✓ LED-ljósið blikkar (1x). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 161 Ýtið á hnapp þráðlausa rofans eða hnappinn Ef þörf krefur skal setja inn á stuðningshandfanginu innan 30 sekúndna. Geberitsmáforritið og skrá niður pörunarleyndarmál nýju rafeindastýringarinnar. ✓ LED-ljósið blikkar (3x). Útvarpstengingu er komið á. Setjið festirammann á. → Sjá myndaröð bls. 444. Virkni athuguð.
  • Page 162 • Útflutningur tækjaupplýsinga og tölulegra gilda • Villuboð birt • Uppfærslur á fastbúnaði framkvæmdar • Vistun og miðlun forstillinga Hægt er að vista stillingarnar sem forstillingar í Geberit smáforritinu og færa þær yfir í önnur tæki sömu tegundar. Tafla 1: Stillingar Valmyndaratriði Lýsing...
  • Page 163 Valmyndaratriði Lýsing Notkun Gildi Verksmiðju stilling Virkni Millibilsskolun gerð virk • Notendastýrð: Skolun er sett af stað að liðnum [tímanum á milli skolunar] en tíminn á milli skolunar er endursettur við hverja notkun. Skolunartími er ákvarðaður með gildinu • Fyllt á vatnslásinn ef [Slökkt], [skolunartími].
  • Page 164 Valmyndaratriði Lýsing Notkun Gildi Verksmiðju stilling Núverandi stillingar vistast í • Til að taka fleiri tæki í [Vista sem smáforritinu og þannig má yfirfæra notkun með sömu – – forstillingu] stillingum þær á önnur tæki. [Endurræsið Þvagskálastýringin er endurræst. • Til að lagfæra bilanir –...
  • Page 165 Tafla 2: Upplýsingar Valmyndaratriðið Geberit smáforrit Lýsing Upplýsingar [Vörunúmer] Sýnir vörunúmer salernisstýringarinnar. [Útgáfa fastbúnaðar] Sýnir útgáfu fastbúnaðar þvagskálastýringarinnar. [Raðnúmer] Sýnir raðnúmer þvagskálastýringarinnar. [Framleiðsludagur] Sýnir framleiðsludag þvagskálastýringarinnar. [Gerð rafmagns] Sýnir straumgjafa (veitustraumur eða rafhlaða). [Rafhlaða] Sýnir hleðslu rafhlöðu. Tölulegar upplýsingar Birtir ýmsar upplýsingar, svo sem um hversu oft búnaðurinn hefur [Tölulegar upplýsingar]...
  • Page 166 Ýmsum söluaðilum raf- og rafeindabúnaðar er skylt að taka við raf- og rafeindabúnaðarúrgangi án endurgjalds. Til að skila búnaði til Geberit skal hafa samband við þar til bæran sölu- eða þjónustuaðila. Rafgeyma og rafhlöður sem búnaðurinn umlykur ekki og perur sem hægt er að taka úr búnaðinum án þess að...

  • Page 167: Użycie Zgodne Z Przeznaczeniem

    Bezpieczeństwo O niniejszym dokumencie Niniejszy dokument dotyczy specjalistycznego serwisowania systemu spłukiwania WC Geberit z elektronicznym uruchamianiem spłukiwania, zasilaniem sieciowym lub bateryjnym i przyciskiem radiowym. Ten dokument dotyczy modeli tego systemu spłukiwania WC z interfejsem Bluetooth®. Ten system spłukiwania WC ma na tabliczce znamionowej oznaczenie „DLWC-07-A” lub „DLWC-07-B ”oraz logo Geberit Connect.

  • Page 168: Opis Produktu

    Opis produktu Budowa Urządzenie podnoszące do spłuczki podtynkowej Geberit Sigma 12 cm Płytka ochronna (dla modeli z poręczą ścienną lub zasilaniem bateryjnym) Ramka montażowa z komorą baterii (dla modeli z zasilaniem bateryjnym) Ramka montażowa (dla modeli z poręczą ścienną) Przycisk uruchamiający Sigma10 (dla modeli z poręczą ścienną) 9007207317924235 ©...

  • Page 169: Dane Techniczne

    Maksymalna moc wyjściowa 4 dBm 1) Żywotność baterii: ok. 2 lata lub 50 000 spłukań 2) Marka Bluetooth® i jej logo są własnością firmy Bluetooth SIG, Inc., a Geberit może z nich korzystać po uzyskaniu licencji. Uproszczona deklaracja zgodności UE Geberit International AG niniejszym oświadcza, że typ urządzenia radiowego „System spłukiwania WC Geberit z elektronicznym uruchamianiem spłukiwania, zasilaniem sieciowym lub bateryjnym i przyciskiem...
  • Page 170 Uruchomienie Nawiązywanie połączenia ✓ Kontrolka miga (3x). Połączenie radiowe zostało ustanowione. radiowego Nacisnąć przycisk na systemie spłukiwania WC (1x). Rozłączanie połączenia radiowego Jeśli występują problemy z połączeniem radiowym, ✓ Kontrolka miga (1x). pomocne może być rozłączenie i ponowne nawiązanie połączenia radiowego. W ciągu 30 sekund nacisnąć...
  • Page 171 Aplikacje Geberit Do obsługi, nastaw i konserwacji dostępne są różne aplikacje Geberit. Aplikacje komunikują się poprzez interfejs Bluetooth® z urządzeniem. Aplikacje Geberit na smartfony z systemem Android i iOS są dostępne bezpłatnie w odpowiednim sklepie z aplikacjami. Nawiązywanie połączenia z Uruchomienie wypływu...

  • Page 172: Usuwanie Usterek

    Rozłączone połączenie radiowe nie połączenia radiowego”, stro- na 170. ▶ Wymienić urządzenie podnoszą- Uszkodzone urządzenie podno- ce. → Patrz „Wymiana urządze- szące nia podnoszącego”, strona 173. 1) Poziom naładowania baterii można odczytać za pomocą aplikacji Geberit. 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 173 Serwis Struktura rozdziału Serwis Wymiana urządzenia podnoszącego Opisane w tym rozdziale czynności należy wykonywać zgodnie z odpowiednimi sekwencjami Zdemontować ramkę montażową. → Patrz podanymi na rysunkach w załączniku. Opis sekwencja rysunków , strona 443. czynności zawiera odnośniki do odpowiedniej sekwencji podanej na rysunku. Odłączyć...
  • Page 174 Wyjąć i właściwie zutylizować urządzenie Podłączyć przewód zasilania. podnoszące. Zamontować nowe urządzenie podnoszące. Nacisnąć 1x przycisk na systemie spłukiwania. ✓ Kontrolka miga (1x). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 175 W ciągu 30 sekund nacisnąć przycisk W razie potrzeby zainstalować aplikację radiowy pełnej ilości wody lub przycisk na Geberit i zanotować Pairing Secret nowego poręczy ściennej. urządzenia podnoszącego. ✓ Kontrolka miga (3x). Połączenie radiowe zostało ustanowione. Zamontować ramkę montażową. → Patrz sekwencja rysunków...
  • Page 176 • Eksport informacji o urządzeniu i wartości statycznych • Wyświetlanie komunikatów o błędzie • Wykonywanie aktualizacji oprogramowania sprzętowego • Zapisywanie i przesyłanie ustawień domyślnych Ustawienia można zapisać jako ustawienia domyślne w aplikacji Geberit i przesłać na inne urządzenia tego samego typu. Tabela 1: Ustawienia...
  • Page 177 Pozycja menu Opis Zastosowanie Wartość Ustawienia fabryczne Funkcje Aktywowanie spłukiwania okre- sowego • Regulowane przez użytkownika: Spłukiwanie następuje po upły- wie [odstępu czasu między wy- pływami], przy czym odstęp cza- su między wypływami jest po- nownie rozpoczynany przy każ- [Wył.], dym użyciu.
  • Page 178 Pozycja menu Opis Zastosowanie Wartość Ustawienia fabryczne [Spłukiwanie pełną ilością] • Optymalne spłukiwanie miski ustępowej Poprzez tę ilość wody spłukującej 3,5 l ustawiany jest czas otwarcia za- • Do funkcji statystycz- woru spustowego dla spłukiwania 4,5 l nych pełną ilością. Podane ilości wody •...
  • Page 179 Tabela 2: Informacja Pozycja menu Aplikacja Geberit Opis Informacje [Numer artykułu] Wyświetla numer artykułu systemu spłukiwania WC. [Wersja oprogramowania sprzętowe- Wyświetla wersję oprogramowania sprzętowego systemu spłukiwa- nia WC. [Numer serii] Wyświetla numer serii systemu spłukiwania WC. [Data produkcji] Wyświetla datę produkcji systemu spłukiwania WC.
  • Page 180 Użytkownicy końcowi są prawnie zobowiązani do zwrotu zużytych urządzeń do publicznych zakładów utylizacji odpadów, dystrybutorów lub firmy Geberit w celu prawidłowej utylizacji. Wielu dystrybutorów sprzętu elektrycznego i elektronicznego jest zobowiązanych do nieodpłatnego odbioru zużytego sprzętu. W sprawie zwrotu do firmy Geberit należy skontaktować...

  • Page 181: Rendeltetésszerű Használat

    és elkerülje a veszélyeket, amelyek a termék használata során felmerülnek. Rendeltetésszerű használat Az elektronikus öblítőtartály működtetésű, hálózati vagy elemes működtetésű, rádiós, vezeték nélküli távvezérlős Geberit WC öblítés működtetés a Geberit Sigma falsík alatti öblítőtartályok öblítés működtetésére szolgál. Biztonsági előírások • A javításhoz kizárólag eredeti pótalkatrészeket alkalmazzon.
  • Page 182 Termékleírás Felépítés Emelő berendezés a Geberit Sigma 12 cm méretű falsík alatti öblítőtartályokhoz Törmelék elleni védőfedél (felhajtható kapaszkodóhoz való vagy elemes működtetésű modelleknél) Működtetőlap-rögzítőkeret elemtartóval (elemes működtetésű modelleknél) Működtetőlap-rögzítőkeret (felhajtható kapaszkodóhoz való modelleknél) Sigma10 működtetőlap (felhajtható kapaszkodóhoz való modelleknél) 9007207317924235 © 09-2024...

  • Page 183: Műszaki Adatok

    4 dBm 1) Akkumulátor élettartama: kb. 2 év vagy 50 000 öblítés 2) A Bluetooth® márka és logó a Bluetooth SIG, Inc. tulajdonát képezik és a Geberit licenccel használja azokat. Egyszerűsített EU-megfelelőségi nyilatkozat A Geberit International AG ezúton kijelenti, hogy az elektronikus öblítés működtetésű, hálózati üzemű vagy elemes működtetésű...

  • Page 184: Üzembe Helyezés

    Üzembe helyezés Rádiókapcsolat létesítése ✓ A LED villog (3x). A rádiókapcsolat létrejött. Nyomja meg a vizelde vezérlő gombot (1x). Rádiókapcsolat bontása ✓ A LED villog (1x). A rádiókapcsolat meghibásodása esetén hasznos lehet a rádiókapcsolat bontása és újbóli 30 másodpercen belül nyomja meg a rádiós, létrehozása.
  • Page 185 Használja a különböző Geberit alkalmazásokat vezérléshez, beállításokhoz és a karbantartási munkálatok kivitelezéséhez. Az alkalmazások és a készülék közötti kommunikációt a Bluetooth® interfész biztosítja. Az Android és iOS operációs rendszerű okostelefonok esetében a Geberit alkalmazások díjmentesen letölthetők az App Store-ból. A készülék csatlakoztatása Öblíteni...

  • Page 186: Üzemzavarok Elhárítása

    → Lásd „Rádiókapcsolat létesí- tése”, oldal 184. ▶ Cserélje ki az emelő berende- Az emelő berendezés hibás zést. → Lásd „Az emelő beren- dezés cseréje”, oldal 187. 1) Az elemek töltöttségi szintjét ellenőrizze egy Geberit alkalmazással. 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 187 Karbantartás A Karbantartás fejezet felépítése Az emelő berendezés cseréje Az ebben a fejezetben megadott cselekvési Szerelje le a nyomólaprögzítő keretet. utasításokat a mellékletben található, vonatkozó → Lásd a következő ábrasort: , 443. ábrasorokkal együtt kell végrehajtani. A cselekvési oldal. utasítás utalást tartalmaz a hozzá tartozó ábrasorra.
  • Page 188 Vegye ki az emelő berendezést és Dugja be az elektromos energia ellátás szakszerűen ártalmatlanítsa. kábelét. Szereljen fel új emelő berendezést. Nyomja meg 1-szer a vizelde vezérlő gombot. 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 189 ✓ A LED villog (1x). Ha szükséges, telepítse a(z) Geberit alkalmazást és jegyezze fel az új emelő 30 másodpercen belül nyomja meg a rádiós, berendezés pairing secret-jét. vezeték nélküli távvezérlő nagy öblítővíz- mennyiség nyomógombját vagy a felhajtható kapaszkodó gombját. ✓ A LED villog (3x). A rádiókapcsolat létrejött.
  • Page 190 A beállítások meghatározása a Geberit alkalmazással Az adott Geberit alkalmazás és a berendezés csatlakoztatását követően elérhetővé válnak a következő funkciók és beállítások: • Kezelés: – Öblítés: Nagy vagy kis vízmennyiséges öblítés indítása – Tisztítás: Az öblítés működtetés szüneteltetése néhány percig •...
  • Page 191 Menüpont Leírás Alkalmazás Érték Gyári beál- lítás Funkciók Közbenső öblítés aktiválása • Felhasználó által vezérelt: Az öblítés az [öblítési intervallum] letelte után indul, és az öblítési intervallum minden egyes hasz- nálattal újraindul. Az öblítési idő beállításához használja az [Öblí- [Ki], tési idő] értéket.
  • Page 192 Menüpont Leírás Alkalmazás Érték Gyári beál- lítás [Nagy vízmennyiséges öblítés] 3 l • A WC-kerámia optimá- Ezzel az öblítővíz-mennyiséggel 3,5 l lis öblítése állítható be az öblítőszelep nagy 4 l vízmennyiséges öblítéshez szük- 4,5 l • Statisztikai funkcióhoz 6 l séges nyitási ideje. A megadott 5 l •...
  • Page 193 Táblázat 2: Információ Menüpont Geberit alkalmazás Leírás Információk [Cikkszám] Kijelzi a WC öblítés működtetés cikkszámát. [Firmware-verzió] Kijelzi a vezérlés firmware-verzióját. [Gyártási szám] Kijelzi a vezérlés gyártási számát. [Gyártási idő] Kijelzi a vezérlés gyártási idejét. [Az energiaellátás módja] Kijelzi az energiaellátás módot (elem vagy hálózati üzem).
  • Page 194 ártalmatlanítani. A végfelhasználók a jogszabályok értelmében kötelesek visszaadni a régi berendezéseket szakszerű ártalmatlanítás céljából a közhasznú hulladékgazdálkodási hatóságoknak, a forgalmazóknak vagy a Geberit vállalatnak. Az elektromos és elektronikus berendezések forgalmazóinak jelentős része köteles az elektromos és elektronikus berendezések hulladékait díjmentesen visszavenni.

  • Page 195: Cieľová Skupina

    Bezpečnosť O tomto dokumente Tento dokument je určený na odbornú údržbu ovládania splachovania WC Geberit s elektronickým ovládaním splachovania, ktoré sú napájané zo siete alebo batériou, pre rádiové tlačidlá. Tento dokument platí pre vyhotovenie tohto ovládania splachovania WC s rozhraním Bluetooth®. Toto ovládanie splachovania WC je na typovom štítku označené „DLWC-07-A“ alebo „DLWC-07-B“...

  • Page 196: Popis Výrobku

    Popis výrobku Zloženie Zdvíhací mechanizmus pre podomietkovú splachovaciu nádržku Geberit Sigma 12 cm Ochranná doska (pri modeloch pre sklopné oporné rameno alebo napájanie batériou) Upevňovací rám s priečinkom pre batériu (pre modely s napájaním batériou) Upevňovací rám (pri modeloch pre sklopné oporné rameno) Ovládacie tlačidlo Sigma10 (pri modeloch pre sklopné...

  • Page 197: Technické Údaje

    Maximálny výstupný výkon 4 dBm 1) Životnosť batérie: cca 2 roky alebo 50 000 spláchnutí 2) Značka Bluetooth® a príslušné logá sú majetkom spoločnosti Bluetooth SIG, Inc. a spoločnosť Geberit ich používa na základe licencie. Zjednodušené vyhlásenie o zhode EÚ Spoločnosť Geberit International AG týmto vyhlasuje, že typ rádiového zariadenia ovládania splachovania WC Geberit s elektronickým spúšťaním splachovania, s napájaním zo siete alebo batériou, pre rádiové...

  • Page 198: Uvedenie Do Prevádzky

    Uvedenie do prevádzky Vytvoriť rádiové spojenie ✓ LED dióda bliká (3x). Rádiové spojenie bolo vytvorené. Stlačte tlačidlo na ovládači (1x). Odpojiť rádiové pripojenie ✓ LED dióda bliká (1x). Ak sa vyskytnú problémy s rádiovým spojením, môže pomôcť odpojenie a obnovenie rádiového Do 30 sekúnd stlačte tlačidlo úplného spojenia.
  • Page 199 Aplikácie Geberit Na obsluhu, nastavenia a údržbu sú k dispozícii rôzne aplikácie Geberit. Aplikácie komunikujú so zariadením prostredníctvom rozhrania Bluetooth®. Aplikácie Geberit sú pre smartfóny s operačným systémom Android a iOS bezplatne dostupné na príslušnom portáli App Store. Vytvorenie spojenia so zariadením Spustenie splachovania ▶...

  • Page 200: Odstraňovanie Porúch

    Rádiové spojenie odpojené Pozrite si „Vytvoriť rádiové spojenie“, strana 198. ▶ Vymeňte zdvíhací mechaniz- mus. → Pozrite si „Výmena Porucha zdvíhacieho mechanizmu zdvíhacieho mechanizmu“, strana 201. 1) Stav nabitia batérií je možné načítať pomocou aplikácie Geberit. 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 201 Údržba Zloženie kapitoly údržba Výmena zdvíhacieho mechanizmu Príkazy na činnosť uvedené v tejto kapitole sa Odmontujte upevňovací rám. → Pozrite si musia vykonať spolu s príslušnou obrázkovou obrázkovú časť , strana 443. časťou v prílohe. V príkaze na činnosť je odkaz na príslušnú...
  • Page 202 Vyberte a odborne zlikvidujte zdvíhací Zasuňte kábel napájania elektrickým mechanizmus. prúdom. Namontujte nový zdvíhací mechanizmus. 1x stlačte tlačidlo na ovládaní. ✓ LED dióda bliká (1x). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 203 Do 30 sekúnd stlačte tlačidlo úplného Pokiaľ je to potrebné, nainštalujte si množstva na rádiovom tlačidle alebo tlačidlo aplikáciu Geberit a poznačte si kód na sklopnom opornom ramene. spárovania nového zdvíhacieho mechanizmu. ✓ LED dióda bliká (3x). Rádiové spojenie bolo vytvorené.
  • Page 204 • Zobrazenie štatistických hodnôt týkajúcich sa používania, → pozrite si tabuľku 2: „Informácia“ • Export informácií o zariadení a štatistických hodnôt • Zobrazenie chybových hlásení • Vykonanie aktualizácií firmvéru • Uloženie a prenos prednastavení Nastavenia je možné v aplikácii Geberit uložiť ako prednastavenia a preniesť ich do iných zariadení rovnakého typu. Tabuľka 1: Nastavenia Bod menu Opis Použitie...
  • Page 205 Bod menu Opis Použitie Hodnota Výrobné nastavenie Funkcie Aktivácia intervalového splachovania • Riadené používateľom: Splacho- vanie sa spustí po uplynutí [in- tervalu splachovania], pričom sa znovu spustí interval splachova- nia pri každom použití. Doba splachovania sa určuje hod- [Vyp.], • Na doplnenie zápacho- notou [doby splachovania].
  • Page 206 Bod menu Opis Použitie Hodnota Výrobné nastavenie [Úplné spláchnutie] 3 l • Optimálne vypláchnutie Toto splachovacie množstvo sa 3,5 l keramiky WC používa na nastavenie času otvo- 4 l renia splachovacieho ventilu pre 4,5 l • Pre funkciu štatistiky 6 l úplné spláchnutie. Uvedené 5 l •...
  • Page 207 Tabuľka 2: Informácia Bod menu aplikácie Geberit Opis Informácie [Číslo výrobku] Zobrazuje číslo výrobku ovládania splachovania WC. [Verzia firmvéru] Zobrazuje verziu firmvéru ovládania. [Výrobné číslo] Zobrazuje výrobné číslo ovládania. [Dátum výroby] Zobrazuje dátum výroby ovládania. [Spôsob napájania] Zobrazuje spôsob napájania (sieťová verzia alebo batéria).

  • Page 208: Likvidácia Starých Elektrických A Elektronických Zariadení

    Geberit. Mnohí distribútori elektrických a elektronických zariadení sú povinní bezplatne prevziať späť odpad z elektrických a elektronických zariadení. Ak chcete zariadenie vrátiť Geberit, obráťte sa na zodpovednú predajnú alebo servisnú spoločnosť.

  • Page 209: Cílová Skupina

    Tento dokument je určen pro odbornou údržbu ovládání WC Geberit s elektronickým spouštěním splachování, napájení ze sítě nebo z baterie, pro rádiové tlačítko. Tento dokument je určen pro provedení tohoto ovládání WC s rozhraním Bluetooth®. Toto ovládání WC je vyznačeno na výrobním štítku pomocí „DLWC-07-A“ nebo „DLWC-07-B“ a logem Geberit Connect. Cílová skupina Tento výrobek smí...
  • Page 210 Popis výrobku Uspořádání Zvedací zařízení pro Geberit Sigma splachovací nádržku pod omítku 12 cm Ochranná deska (u modelů pro podpěru nebo napájení z baterie) Upevňovací rámeček s pouzdrem pro baterii (u modelů s napájení z baterie) Upevňovací rámeček (u modelů pro podpěru) Ovládací tlačítko Sigma10 (u modelů pro podpěru) 9007207317924235 ©...

  • Page 211: Technické Informace

    Maximální výstupní výkon 4 dBm 1) Životnost baterie: cca 2 roky nebo 50 000 spláchnutí 2) Značka Bluetooth® a její loga jsou vlastnictvím společnosti Bluetooth SIG, Inc. a Geberit je používá na základě licence. Zjednodušené prohlášení o shodě EU Společnost Geberit International AG tímto prohlašuje, že typ rádiového zařízení pro ovládání WC Geberit s elektronickým spouštěním splachování, napájením ze sítě...

  • Page 212: Uvedení Do Provozu

    Uvedení do provozu Navázání rádiového spojení ✓ LED blikne (3x). Rádiové spojení je navázáno. Stiskněte tlačítko na řídicí jednotce (1x). Přerušení rádiového spojení ✓ LED blikne (1x). V případě problémů s rádiovým spojením může pomoci, když se rádiové spojení přeruší a znovu Do 30 sekund stiskněte ovládací tlačítko naváže.
  • Page 213 Aplikace Geberit Pro obsluhu, nastavení a údržbu jsou k dispozici různé aplikace Geberit. Aplikace komunikují se zařízením prostřednictvím rozhraní Bluetooth®. Aplikace Geberit jsou zdarma k dispozici pro chytré telefony se systémem Android a iOS na příslušném portálu App Store. Navázání spojení se zařízením Iniciace spláchnutí...

  • Page 214: Odstraňování Poruch

    ▶ Obnovte rádiové spojení. → Viz Přerušené rádiové spojení „Navázání rádiového spojení“, Strana 212. ▶ Vyměňte zvedací zařízení. → Vadné zvedací zařízení Viz „Výměna zvedacího za- řízení“, Strana 215. 1) Stav nabití baterií lze zjistit pomocí aplikace Geberit. 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 215 Údržba Uspořádání kapitoly Údržba Výměna zvedacího zařízení Návody k jednání uvedené v této kapitole se musí Odmontujte upevňovací rámeček. → Viz dodržovat spolu s příslušnými posloupnostmi posloupnost obrázků , Strana 443. obrázků v příloze. V návodu k jednání se odkazuje na příslušnou posloupnost obrázků. Odpojte kabel napájení elektrickým proudem.
  • Page 216 Zvedací zařízení vyjměte a odborně Zapojte kabel napájení elektrickým zlikvidujte. proudem. Namontujte nové zvedací zařízení. Stiskněte jednou tlačítko na řídicí jednotce. ✓ LED blikne (1x). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 217 Do 30 sekund stiskněte ovládací tlačítko V případě potřeby nainstalujte aplikaci celkového množství rádiového tlačítka nebo Geberit a poznamenejte si Pairing Secret tlačítko na podpěře. nového zvedacího zařízení. ✓ LED blikne (3x). Rádiové spojení je navázáno. Namontujte upevňovací rámeček. → Viz posloupnost obrázků...
  • Page 218 • Zobrazení statistických hodnot pro použití → viz tabulka 2: „Informace“ • Export informací o zařízení a statistických hodnot • Zobrazení hlášení závad • Provedení aktualizací programového vybavení • Uložení a přenos přednastavení Nastavení lze v aplikaci Geberit uložit jako přednastavení a přenést je do jiných zařízení stejného typu. Tabulka 1: Nastavení Položka v menu Popis Použití...
  • Page 219 Položka v menu Popis Použití Hodnota Nastavení ve výrobě Funkce Aktivace intervalu proplachu • Ovládání uživatelem: Spláchnutí se spustí po uplynutí [Intervalu proplachování], přičemž interval proplachování se nově restartuje při každém použití. Dobu pro- plachování určuje hodnota [Do- [Vyp], by proplachování]. •...
  • Page 220 Položka v menu Popis Použití Hodnota Nastavení ve výrobě [Celkové množství splachovací vo- • Optimální výplach 3,5 l Prostřednictvím tohoto splachova- WC keramiky cího množství se nastavuje čas 4,5 l • Pro statistickou funkci otevření vypouštěcího ventilu pro • K výpočtu splachovací- celkové množství splachovací vo- 5,5 l ho množství...
  • Page 221 Tabulka 2: Informace Položka v menu aplikace Geberit Popis Informace [Položkové číslo] Zobrazí položkové číslo ovládání WC. [Verze programového vybavení] Zobrazí verzi programového vybavení ovládání splachování pisoáru. [Číslo série] Zobrazí číslo série ovládání splachování pisoáru. [Datum výroby] Zobrazí datum výroby ovládání splachování pisoáru.
  • Page 222 Geberit. Řada distributorů elektrických a elektronických zařízení je povinna stará elektrická a elektronická zařízení bezplatně zpětně odebírat. Pro vrácení společnosti Geberit je třeba kontaktovat příslušnou distribuční nebo servisní společnost. Staré baterie a akumulátory, které nejsou pevnou součástí starého zařízení, jakož i žárovky, které lze ze starého zařízení...

  • Page 223: Namenska Uporaba

    Ta dokument se nanaša na izvedbo tega upravljanja WC-ja z vmesnikom Bluetooth®. To upravljanje WC-ja je na tipski tablici označeno z »DLWC-07-A« ali »DLWC-07-B« in logotipom Geberit Connect. Ciljna skupina Izdelek smejo vzdrževati in popravljati samo strokovnjaki.

  • Page 224: Opis Proizvoda

    Opis proizvoda Sestava Dvižni mehanizem za PO splakovalnik Geberit Sigma 12 cm Zaščitna plošča (za modele za dvižni podporni držaj ali delovanje na baterije) Pritrdilni okvir s predalom za baterijo (za modele z delovanjem na baterije) Pritrdilni okvir (za modele za dvižni podporni držaj) Aktivirna tipka Sigma10 (za modele za dvižni podporni držaj)

  • Page 225: Tehnični Podatki

    4 dBm 1) Življenjska doba baterije: približno 2 leti ali 50.000 splakovanj 2) Znamka Bluetooth® in njeni logotipi so last družbe Bluetooth SIG, Inc. ter jih Geberit uporablja na podlagi licence. Poenostavljena izjava EU o skladnosti S tem družba Geberit International AG izjavlja, da je tip radijske opreme krmilnika za upravljanje WC-ja Geberit z elektronskim aktiviranjem splakovanja, omrežnim delovanjem ali delovanjem na baterije, za tipko...
  • Page 226 Zagon Vzpostavitev radijske povezave ✓ LED-dioda utripne (3x). Radijska povezava je vzpostavljena. Pritisnite tipko na upravljanju WC-ja (1x). Prekinitev radijske povezave ✓ LED-dioda utripne (1x). Če se pojavijo težave z radijsko povezavo, pomaga, če jo prekinete in ponovno vzpostavite. V 30 sekundah pritisnite tipko za maksimalno količino tipke za radijsko Pritisnite in držite tipko na upravljanju WC-ja aktiviranje ali tipko na dvižnem podpornem...
  • Page 227 Aplikacije Geberit Za upravljanje, nastavitev in vzdrževanje so na voljo različne aplikacije Geberit. Aplikacije komunicirajo z napravo preko vmesnika Bluetooth®. Aplikacije Geberit so na voljo brezplačno za pametne telefone Android in iOS v ustrezni trgovini z aplikacijami. Vzpostavitev povezave z napravo Aktiviranje splakovanja ▶...

  • Page 228: Odpravljanje Motenj

    → Glejte »Vzpostavi- Radijska povezava je prekinjena. tev radijske povezave«, stran 226. ▶ Zamenjajte dvižni mehanizem. Okvarjen dvižni mehanizem → Glejte »Menjava dvižnega mehanizma«, stran 229. 1) Stanje napolnjenosti baterij je mogoče odčitati z aplikacijo Geberit. 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 229 Vzdrževanje Zgradba poglavja Vzdrževanje Menjava dvižnega mehanizma V tem poglavju navedene postopke izvedite skupaj Demontirajte pritrdilni okvir. → Glejte s priloženimi zaporedji slik. V navodilih za delo zaporedne slike , stran 443. najdete tudi napotila na pripadajoča zaporedja slik. Iztaknite kabel za dovod električnega toka. Vzdrževanje s strani upravljavca Baterije lahko zamenja upravljavec.
  • Page 230 Dvižni mehanizem odstranite in odlagajte po Vtaknite kabel za dovod električnega toka. predpisih. Namestite nov dvižni mehanizem. 1-krat pritisnite tipko na upravljanju WC-ja. ✓ LED-dioda utripne (1x). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 231 V 30 sekundah pritisnite tipko za Po potrebi namestite aplikacijo Geberit in maksimalno količino tipke za radijsko zabeležite Pairing Secret novega dvižnega aktiviranje ali tipko na dvižnem podpornem mehanizma. držaju. ✓ LED-dioda utripne (3x). Radijska povezava je vzpostavljena. Montirajte pritrdilni okvir. → Glejte zaporedne slike , stran 444.
  • Page 232 • Izvoz informacij o napravi in statističnih vrednosti • Prikaz sporočil o napakah • Zagon posodobitev strojne programske opreme • Shranjevanje in prenos predhodnih nastavitev Nastavitve lahko v aplikaciji Geberit shranite kot predhodne nastavitve in jih prenesete v druge naprave istega tipa. Tabela 1: Nastavitve Točka menija...
  • Page 233 Točka menija Opis Uporaba Vrednost Tovarniška nastavitev Funkcije Aktiviranje intervalnega splako- vanja • Nadzorovano s strani uporabni- ka: Splakovanje se sproži po po- teku [splakovalnega intervala], pri čemer se splakovalni interval ponovno zažene pri vsaki upora- [Izklop], bi. Čas splakovanja se določi z [nadzorova- •...
  • Page 234 Točka menija Opis Uporaba Vrednost Tovarniška nastavitev [Maksimalna količina splakovanja] • Optimalno splakovanje S to splakovalno količino se nasta- 3,5 l WC-keramike vi čas odpiranja splakovalnega ventila za maksimalno količino 4,5 l • Za funkcijo statistike splakovanja. Navedene količine • Za izračun količine splakovanja so orientacijske vre- 5,5 l splakovanja pri interval-...
  • Page 235 Tabela 2: Informacija Točka menija aplikacije Geberit Opis Informacije [Številka artikla] Prikazuje številko artikla upravljanja WC-ja. [Različica strojne programske opre- Prikaz različice strojne programske opreme krmilnika za upravljanje WC-ja. [Serijska številka] Prikaz serijske številke krmilnika za upravljanje WC-ja. [Datum proizvodnje] Prikaz datuma proizvodnje krmilnika za upravljanje WC-ja.
  • Page 236 Če želite stare naprave vrniti proizvajalcu Geberit, stopite v stik s pristojnim prodajnim ali servisnim podjetjem. Odpadne baterije in akumulatorje, ki niso vgrajeni v staro napravo, ter sijalke, ki jih je mogoče odstraniti iz stare naprave, ne da bi se pri tem uničile, morate odstraniti iz stare naprave, preden jih predate službi za...

  • Page 237: Sigurnosne Napomene

    Sigurnost O ovom dokumentu Ovaj dokument vrijedi za stručno održavanje Geberit uređaja za aktiviranje ispiranja WC-a s elektroničkim aktiviranjem ispiranja, mrežnim napajanjem ili napajanjem baterijama, za prekidač za radijsko aktiviranje. Ovaj dokument vrijedi za izvedbu ovog uređaja za aktiviranje ispiranja WC-a s Bluetooth® sučeljem.

  • Page 238: Opis Proizvoda

    Opis proizvoda Struktura Podizni mehanizam za Geberit Sigma ugradbeni vodokotlić 12 cm Zaštitna ploča (na modelima za invalidski držač ili napajanje baterijama) Montažni okvir s pretincem za baterije (na modelima s napajanjem baterijama) Montažni okvir (na modelima za invalidski držač) Tipka za aktiviranje Sigma10 (na modelima za invalidski držač) 9007207317924235 ©...

  • Page 239: Tehnički Podaci

    Maksimalna izlazna snaga 4 dBm 1) Vijek trajanja baterije: oko 2 godine ili 50.000 ispiranja 2) Marka Bluetooth® i njezini logotipi vlasništvo su tvrtke Bluetooth SIG, Inc., a Geberit posjeduje licencu za njihovu uporabu. Pojednostavljena izjava o sukladnosti EU-a Geberit International AG ovime izjavljuje da je radijska oprema tipa Geberit uređaj za aktiviranje ispiranja WC-a s elektroničkim aktiviranjem ispiranja, mrežnim napajanjem ili napajanjem baterijama, za prekidač...

  • Page 240: Puštanje U Pogon

    Puštanje u pogon Uspostavljanje radioveze ✓ LED dioda treperi (3 x). Radioveza je uspostavljena. Pritisnite tipku na uređaju za aktiviranje ispiranja (1 x). Prekid radioveze Ako postoje problemi s radiovezom, možete ✓ LED dioda treperi (1 x). prekinuti i ponovno uspostaviti radiovezu. Pritisnite unutar 30 sekundi tipku za ispiranje Tipku na uređaju za aktiviranje ispiranja potpunom količinom vode prekidača za...
  • Page 241 Upotreba Aplikacije Geberit Za upotrebu, postavke i održavanje na raspolaganju su različite aplikacije Geberit. Aplikacije s uređajem komuniciraju putem Bluetooth® sučelja. Aplikacije Geberit besplatno su dostupne za pametne telefone Android i iOS u odgovarajućoj trgovini aplikacijama. Uspostavljanje veze s uređajem Aktiviranje ispiranja ▶...

  • Page 242: Uklanjanje Smetnji

    Radioveza je prekinuta → Vidi „Uspostavljanje radiove- ze”, stranica 240. ▶ Zamijenite podizni mehanizam. Podizni mehanizam je neispravan → Vidi „Zamjena podiznog me- hanizma”, stranica 243. 1) Stanje napunjenosti baterija može se očitati s pomoću Geberit aplikacije. 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 243 Održavanje Struktura poglavlja Održavanje Zamjena podiznog mehanizma Upute za postupanje navedene u ovom poglavlju Demontirajte montažni okvir. → Vidi slijed moraju se provesti zajedno s pripadajućim slijedom slika , stranica 443. slika u dodatku. U uputi za postupanje upućuje se na pripadajuće slijedove slika. Iskopčajte kabel napajanja.
  • Page 244 Izvadite podizni mehanizam i propisno ga Utaknite kabel napajanja. zbrinite. Montirajte novi podizni mehanizam. Pritisnite tipku na uređaju za aktiviranje ispiranja jedanput. ✓ LED dioda treperi (1 x). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 245 Pritisnite unutar 30 sekundi tipku za ispiranje Po potrebi instalirajte Geberit aplikaciju i potpunom količinom vode prekidača za zabilježite Pairing Secret novog podiznog radijsko aktiviranje ili tipku na invalidskim mehanizma. držačima. ✓ LED dioda treperi (3 x). Radioveza je uspostavljena.
  • Page 246 • Izvoz informacija o uređaju i statističkih vrijednosti • Prikaz poruka greški • Izvođenje ažuriranja programske opreme • Spremanje i prenošenje zadanih postavki Postavke se mogu spremiti u Geberit aplikaciji kao zadane postavke i prenijeti na druge uređaje iste vrste. Tablica 1: Postavke Stavka izbornika...
  • Page 247 Stavka izbornika Opis Primjena Vrijednost Tvorničke postavke Funkcije Aktiviranje programiranog higi- jenskog ispiranja • Upravljanje od strane korisnika: Ispiranje se aktivira po isteku [Intervala ispiranja], pri čemu se interval ispiranja ponovno pokre- [Isključeno], će pri svakoj uporabi. Vrijeme is- [Upravljanje piranja određuje se s pomoću •...
  • Page 248 Stavka izbornika Opis Primjena Vrijednost Tvorničke postavke [Ispiranje potpunom količinom vo- • Optimalno ispiranje WC 3,5 l školjke Ovom se količinom vode za ispira- nje postavlja vrijeme otvaranja iz- 4,5 l • Za funkciju statistike ljevnog ventila za ispiranje potpu- •...
  • Page 249 Tablica 2: Informacija Stavka izbornika Geberit aplikacije Opis Informacije [Broj artikla] Pokazuje broj artikla uređaja za aktiviranje ispiranja WC-a. [Verzija programske opreme] Pokazuje verziju programske opreme uređaja za aktiviranje ispiranja. [Serijski broj] Pokazuje serijski broj uređaja za aktiviranje ispiranja. [Datum proizvodnje] Pokazuje datum proizvodnje uređaja za aktiviranje ispiranja.
  • Page 250 Krajnji korisnici su zakonski obvezni predati stare uređaje javnim tijelima za gospodarenje otpadom, distributerima ili društvu Geberit kako bi se propisno zbrinuli. Brojni distributeri električnih i elektroničkih uređaja dužni su besplatno preuzeti stare električne i elektroničke uređaje.

  • Page 251: Namenska Upotreba

    Bezbednost O ovom dokumentu Ovaj dokument važi za stručno održavanje Geberit uređaja za ispiranje WC-a sa elektronskim aktiviranjem ispiranja, sa mrežnim ili baterijskim napajanjem, za radio taster. Ovaj dokument važi za model ovog uređaja za ispiranje WC-a sa Bluetooth® interfejsom. Ovaj uređaj za ispiranje WC je obeležen tipskom pločicom „DLWC-07-A“...
  • Page 252 Opis proizvoda Struktura Uređaj za podizanje za Geberit Sigma ugradni vodokotlić 12 cm Zaštitna ploča (kod modela za preklopnu ručku za oslanjanje ili baterijsko napajanje) Montažni okvir sa odeljkom baterije (kod modela sa baterijskim napajanjem) Montažni okvir (kod modela za preklopnu ručku za oslanjanje) Tipka za aktiviranje Sigma10 (kod modela za preklopnu ručku za oslanjanje)
  • Page 253 4 dBm 1) Vek trajanja baterije: oko 2 godine ili 50 000 ispiranja 2) Brend Bluetooth® i njegovi logotipi su vlasništvo kompanije Bluetooth SIG, Inc. i Geberit ih koristi pod licencom. Pojednostavljena EU deklaracija o usaglašenosti Geberit International AG ovim izjavljuje da je tip radio-sistema Geberit uređaja za ispiranje WC-a sa elektronskim aktiviranjem ispiranja, mrežnim ili baterijskim napajanjem, za radio taster u skladu sa direktivom...

  • Page 254: Puštanje U Rad

    Puštanje u rad Uspostavljanje radio veze ✓ LED treperi (3x). Radio veza je uspostavljena. Pritisnite taster na uređaju za ispiranje (1x). Prekid radio veze ✓ LED treperi (1x). Ako imate problema sa radio vezom, može biti korisno da prekinete i ponovo uspostavite radio U roku od 30 sekundi pritisnite taster za vezu.
  • Page 255 Za rukovanje, podešavanja i održavanje su na raspolaganju različite Geberit aplikacije. Aplikacije komuniciraju sa uređajem preko Bluetooth® interfejsa. Geberit aplikacije su namenjene pametnim telefonima sa operativnim sistemima android i iOS i mogu se besplatno preuzeti u odgovarajućem App Store-u. Uspostavljanje veze sa uređajem Aktiviranje ispiranja ▶...

  • Page 256: Otklanjanje Grešaka

    Radio veza je prekinuta → Pogledajte „Uspostavljanje radio veze”, strana 254. ▶ Zamenite uređaj za podizanje. Defektan uređaj za podizanje → Pogledajte „Zamena uređaja za podizanje”, strana 257. 1) Nivo napunjenosti baterija moguće je očitati pomoću Geberit aplikacije. 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 257 Održavanje Struktura poglavlja održavanje Zamena uređaja za podizanje Uputstva data u ovom poglavlju moraju se izvršiti Demontirajte montažni okvir. → Pogledajte zajedno sa odgovarajućim nizom ilustracija u redosled slika , strana 443. dodatku. Uputstva se odnose na odgovarajući niz ilustracija. Odspojite kabl za napajanje strujom. Održavanje od strane operatora Baterije može da zameni operator.
  • Page 258 Izvadite uređaj za podizanje i na stručan Utaknite kabl za napajanje strujom. način ga odložite na otpad. Montirajte novi uređaj za podizanje. Pritisnite 1x taster na uređaju za ispiranje. ✓ LED treperi (1x). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 259 U roku od 30 sekundi pritisnite taster za Ukoliko je potrebno, instalirajte Geberit kompletno ispiranje radio tastera ili taster na aplikaciju i zabeležite šifru za uparivanje preklopnoj ručki za oslanjanje. novog uređaja za podizanje. ✓ LED treperi (3x). Radio veza je uspostavljena.
  • Page 260 • Izvoz informacija o uređaju i statističkih vrednosti • Prikazi poruka o grešci • Pokretanje ažuriranja firmvera • Čuvanje i prenos predpodešavanja Podešavanja se mogu memorisati kao predpodešavanja u Geberit aplikaciji i preneti na druge uređaje istog tipa. Tabela 1: Podešavanja...
  • Page 261 Stavka menija Opis Primena Vrednost Fabrička podeša- vanja Funkcije Aktiviranje ispiranja u intervalima • Upravljanje prema korisniku: Jedno ispiranje se aktivira nakon isteka [intervala ispiranja], pri čemu se interval ispiranja pokreće iznova svakim [Isklj.], korišćenjem. Vreme ispiranja se [Upravljanje određuje preko vrednosti [Vreme •...
  • Page 262 Stavka menija Opis Primena Vrednost Fabrička podeša- vanja 3 l [Kompletno ispiranje] • Optimalno ispiranje WC 3,5 l Ova količina ispiranja se koristi za šolje 4 l podešavanje vremena za 4,5 l • Za funkciju statistike otvaranje odvodnog ventila za 6 l 5 l • Za proračun količine kompletno ispiranje.
  • Page 263 Tabela 2: Informacija Stavka menija Geberit Aplikacija Opis Informacije [Broj artikla] Prikazuje broj artikla uređaja za ispiranje WC-a. [Verzija firmvera] Prikazuje verziju firmvera uređaja za ispiranje WC-a. [Serijski broj] Prikazuje serijski broj uređaja za ispiranje WC-a. [Datum proizvodnje] Prikazuje datum proizvodnje uređaja za ispiranje WC-a.
  • Page 264 Krajnji korisnici imaju zakonsku obavezu da staru opremu vrate javnim nosiocima usluga odlaganja, distributerima ili Geberit u svrhu propisnog odlaganja. Veliki broj distributera električnih uređaja i upravljačke elektronike ima obavezu besplatnog preuzimanja stare električne opreme i upravljačke elektronike.

  • Page 265: Toote Kirjeldus

    WC-juhtseade. See dokument kehtib kõigi WC-juhtseadmete kohta, millel on Bluetooth®-liides. Selle WC- juhtseadme tüübisildil on märgis „DLWC-07-A“ või „DLWC-07-B“ ja Geberit Connect logo. Sihtgrupp Seda toodet võivad hooldada ja remontida vaid spetsialistid. Spetsialist on isik, kes suudab oma kutsealasele väljaõppele, koolitusele ja/või kogemustele tuginedes tuvastada toote kasutamisel...

  • Page 266: Tehnilised Andmed

    Maksimaalne väljundvõimsus 4 dBm 1) Patarei tööiga: umbes 2 aastat või 50 000 loputust 2) Kaubamärk Bluetooth® ja selle logod kuuluvad ettevõttele Bluetooth SIG, Inc. ning Geberit kasutab neid litsentsi alusel. ELi lihtsustatud vastavusdeklaratsioon Geberit International AG kinnitab, et raadiosüsteemi tüübiga Geberit WC-juhtseade elektroonilise loputusfunktsiooniga, võrgu- või patareitoitel, raadioklahvile, vastab direktiivile 2014/53/EL.
  • Page 267 Käikuvõtmine Raadioside loomine ✓ LED vilgub (3 korda). Raadioühendus on loodud. Vajutage juhtseadmel nuppu (1 kord). Raadioühenduse lahutamine ✓ LED vilgub (1 kord). Raadioühenduse probleemide korral võib abiks olla, kui lahutate raadioühenduse ja loote selle uuesti. Vajutage 30 sekundi jooksul täisloputuse raadioklahvi nuppu või tugikäepidemel Hoidke juhtseadme nuppu 10 sekundit nuppu.
  • Page 268 Käsitsemine Geberiti rakendused Käsitsemiseks, seadistamiseks ja hooldamiseks saate kasutada erinevaid Geberit rakendusi. Rakendused suhtlevad seadmega Bluetooth®-i liidese kaudu. Geberit rakendused on tasuta saadaval Android- ja iOS-nutitelefonidele vastavas App Store'is. Seadmega ühenduse loomine Loputuse aktiveerimine ▶ ▶ Skannige QR-kood ja järgige Loputuse aktiveerimiseks vajutage maandumislehel toodud juhiseid.

  • Page 269: Rikete Kõrvaldamine

    → Vt Raadioklahvi paigaldusju- hend. ▶ Looge raadioühendus uuesti. → Raadioühendus lahutatud Vt „Raadioside loomine“, lehe- külg 267. ▶ Asendage tõsteseade. → Vt Tõsteseade on defektne „Tõsteseadme asendamine“, lehekülg 270. 1) Akude laetusseisundit saab vaadata Geberit rakendusest. 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 270 Korrashoid Paigaldus Peatükk „Korrashoid“ Tõsteseadme asendamine Käesolevas peatükis toodud käsitsemisjuhiseid Võtke kinnitusraam maha. → Vt jooniste tuleb järgida koos nende juurde kuuluvate jada , lehekülg 443. joonistega. Käsitsemisjuhises viidatakse selle juurde kuuluvatele joonistele. Lahutage toitekaabel. Käitaja tehtav hooldus Operaator võib patareid välja vahetada. → Vt kasutusjuhendit 970 775.00.0.
  • Page 271 Eemaldage tõsteseade ja käidelge Ühendage toitekaabel. nõuetekohaselt. Paigaldage uus tõsteseade. Vajutage juhtseadmel olevat nuppu 1 kord. ✓ LED vilgub (1 kord). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 272 Vajutage 30 sekundi jooksul täisloputuse Vajaduse korral installige Geberit rakendus raadioklahvi nuppu või tugikäepidemel ja tähistage uue tõsteseadme ühendamise nuppu. parool (Pairing Secret). ✓ LED vilgub (3 korda). Raadioühendus on loodud. Paigaldage kinnitusraam. → Vt jooniste jada , lehekülg 444. Kontrollige funktsioone. → Vt „Loputuse aktiveerimine“, lehekülg 268.
  • Page 273 • Statistiliste väärtuste näit kasutamise kohta, → vt tabelit 2: „Informatsioon“ • seadme teabe ja statistiliste väärtuste eksportimine • Veateadete näit • Püsivara uuenduste tegemine • Eelseadistuste salvestamine ja edastamine Kõik seadistused saab salvestada Geberit rakenduses eelseadistustena ja kanda üle muudele sama tüüpi seadmetele. Tabel 1: Seaded Menüüpunkt Kirjeldus Kasutamine Väärtus...
  • Page 274 Menüüpunkt Kirjeldus Kasutamine Väärtus Tehase seadistus Funktsioon Intervall-loputuse aktiveerimine • Kasutajajuhtimisega: Loputami- ne toimub pärast [loputusinter- valli], kusjuures loputusintervall aktiveeritakse igal kasutuskorral. Loputusaeg määratakse väär- [Väljas], • Sifooni täitmiseks väh- tusega [loputusaeg]. [Kasutaja ese kasutussageduse • Intervalljuhtimisega: Loputamine korral juhtimine], [Kasutaja- toimub pärast [loputusintervalli], [Intervall-...
  • Page 275 Menüüpunkt Kirjeldus Kasutamine Väärtus Tehase seadistus Praegused seadistused salvesta- • Mitme seadme [Eelseadistustena takse rakendusse ja neid saab kasutusele võtmiseks – – salvestamine] teisele sama tüüpi seadmele samade seadistustega edastada. [Lõppseadme • Funktsioonitõrgete kõr- uuesti sisse lüli- WC-juhtseade sisse lülitatakse. –...
  • Page 276 Tabel 2: Informatsioon Menüüpunkt Geberit rakendus Kirjeldus Informatsioon [Tootenumber] Näitab WC-juhtseadme tootenumbrit. [Püsivaraversioon] Näitab loputusregulaatori püsivara versiooni. [Seerianumber] Näitab loputusregulaatori seerianumbrit. [Tootmiskuupäev] Näitab loputusregulaatori tootmiskuupäeva. [Toiteliik] Näitab toiteliiki (võrgutoide või patarei). [Patarei] Näitab patarei mahtu. Statistika Näitab erinevat teavet, näiteks kasutuskordade arvu või veetarvet [Statistika] soovitud ajavahemikus.
  • Page 277 Geberit nõuetekohaseks kõrvaldamiseks. Paljud elektri- ja elektroonikaseadmete edasimüüjad on kohustatud vanad elektri- ja elektroonikaseadmed tasuta tagasi võtma. Geberit tagastamiseks võtke ühendust vastutava müügi- või teenindusettevõttega. Vanad patareid ja akud, mis on seadmest eemaldatavad, samuti lambid, mida saab vanast seadmest neid hävitamata eemaldada, tuleb enne jäätmepunkti üleandmist vanast seadmest eraldada.

  • Page 278: Drošības Norādījumi

    Šis dokuments attiecas uz šo tualetes poda vadības sistēmu ar Bluetooth®saskarni. Šī tualetes poda vadības sistēma ir apzīmēta uz datu plāksnītes ar “DLWC-07-B” vai “DLWC-07-B” un Geberit Connectlogotipu. Mērķa grupa Šī...

  • Page 279: Izstrādājuma Apraksts

    Izstrādājuma apraksts Uzbūve Geberit Sigma 12 cm zemapmetuma skalojamās kastes pacelšanas mehānisms Aizsargplāksne (modeļiem ar savāžamā atbalsta rokturi vai darbināmiem, izmantojot baterijas) Montāžas rāmis ar bateriju nodalījumu (modeļos, kas darbināmi, izmantojot baterijas) Stiprinājuma rāmis (modeļiem ar savāžamo atbalsta rokturi) Noskalošanas panelis Sigma10 (modeļiem ar savāžamo atbalsta rokturi) 9007207317924235 ©...

  • Page 280: Tehniskie Dati

    4 dBm 1) Baterijas darbības laiks: apmēram 2 gadi vai 50 000 skalošanas reižu 2) Zīmols Bluetooth® un tā logotipi ir Bluetooth SIG, Inc. īpašums, un Geberit tos izmanto saskaņā ar licenci. Vienkāršotā ES atbilstības deklarācija Geberit International AG ar šo paziņo, ka radio iekārtas tipa Geberit tualetes poda vadības sistēma ar elektronisko skalošanas aktivizāciju un darbināšanu, izmantojot elektrotīklu vai baterijas, kas paredzēta...

  • Page 281: Lietošanas Sākšana

    Lietošanas sākšana Radio savienojuma izveidošana ✓ Gaismas diode mirgo (3x). Bezvadu savienojums ir izveidots. Nospiediet tualetes poda vadības sistēmas pogu (1x). Radio savienojuma atvienošana Ja rodas problēmas ar bezvadu savienojumu, var ✓ Gaismas diode mirgo (1x). būt noderīgi, atvienot un no jauna izveidot bezvadu savienojumu.
  • Page 282 Geberit lietotnes Apkalpošanai, iestatījumiem un apkopei ir pieejamas dažādas Geberit lietotnes. Lietotnes sazinās ar ierīci, izmantojot Bluetooth® saskarni. Geberit lietotnes Android un iOS viedtālruņiem ir pieejamas bez maksas attiecīgajā lietotņu veikalā jeb “app store”. Izveidojiet savienojumu ar ierīci Skalošanas aktivizēšana ▶...

  • Page 283: Traucējumu Novēršana

    Bezvadu savienojums atvienots mu. → Skatīt „Radio savienoju- ma izveidošana”, lappuse 281. ▶ Nomainiet pacelšanas mehānis- mu. → Skatīt „Pacelšanas me- Pacelšanas mehānisms bojāts hānisma nomaiņa”, lappuse 284. 1) Bateriju uzlādes līmeni var nolasīt ar Geberit lietotni. 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 284 Uzturēšana kārtībā Nodaļas “Uzturēšana kārtībā” Pacelšanas mehānisma nomaiņa uzbūve Demontējiet montāžas rāmi. → Skatīt attēlu Šajā nodaļā esošās rīcības instrukcijas ir jāizpilda secību , 443. lappuse. atbilstoši attiecīgo attēlu secībai pielikumā. Rīcības instrukcijā tiek norādīts uz attiecīgo attēla secību. Atvienojiet strāvas padeves kabeli. Lietotāja veikta uzturēšana kārtībā...
  • Page 285 Izņemiet un pareizi utilizējiet pacelšanas Pievienojiet strāvas padeves kabeli. mehānismu. Uzstādīt jaunu pacelšanas mehānismu. 1x nospiediet vadības sistēmas pogu. ✓ Gaismas diode mirgo (1x). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 286 30 sekunžu laikā nospiediet bezvadu pogas Ja nepieciešams, instalējiet Geberit lietotni pilnu tilpumu vai pogu uz savāžamā atbalsta un pierakstiet jaunā pacelšanas mehānisma roktura. Pairing Secret. ✓ Gaismas diode mirgo (3x). Bezvadu savienojums ir izveidots. Uzstādiet montāžas rāmi. → Skatīt attēlu secību...
  • Page 287 Iestatīšana ar Geberit lietotni Pēc Geberit lietotnes savienošanas ar ierīci atkarībā ir pieejamas tālāk norādītās funkcijas un iestatījumi: • Apkalpošana: – Skalošana: maksimālās vai daļējās skalošanas iedarbināšana – Tīrīšana: skalošanas aktivizācijas apturēšana uz dažām minūtēm • Parametru un funkciju iestatīšana → skatīt 1. tabulu: “Iestatījumi”...
  • Page 288 Izvēlnes punkts Apraksts Pielietojums Vērtība Rūpnīcas iestatījums Funkcijas Intervāla skalošanas aktivizācija • Lietotāja kontrolēts režīms: Pēc [skalošanas intervāla] tiek aktivi- zēta skalošana un atiestatīts skalošanas intervāls. Skaloša- nas laiku nosaka ar [skalošanas laika] vērtību. • Sifona uzpildei maza [Izsl.], • Intervāla kontrolēts režīms: Pēc lietošanas biežuma ga- [skalošanas intervāla] beigām [Lietotāja...
  • Page 289 Izvēlnes punkts Apraksts Pielietojums Vērtība Rūpnīcas iestatījums 3 l • Tualetes poda optimāla [Maksimālā skalošana] 3,5 l skalošana Noskalošanas vārsta atvēršanas 4 l laiks maksimālai skalošanai tiek 4,5 l • Statistikas funkcijai 6 l iestatīts ar šo skalošanas daudzu- 5 l • Intervāla skalošanas mu. Norādītās vērtības ir aptuve- 5,5 l daudzuma aprēķināša- nas un atkarīgas no tualetes poda.
  • Page 290 Tabula 2: Informācija Izvēlnes punkts Geberit lietotne Apraksts Informācija [Preces numurs] Parāda tualetes poda vadības sistēmas preces numuru. [Aparātprogrammatūras versija] Parāda vadības sistēmas aparātprogrammatūras versiju. [Sērijas numurs] Parāda vadības sistēmas sērijas numuru. [Izgatavošanas datums] Parāda vadības sistēmas izgatavošanas datumu. [Energoapgādes veids] Norāda energoapgādes veidu (elektrotīkls vai baterija).
  • Page 291 Geberit. Daudziem elektrisko un elektronisko iekārtu izplatītājiem ir pienākums bez maksas pieņemt atpakaļ nolietotās elektriskās un elektroniskās iekārtas. Lai nodotu iekārtas atpakaļ Geberit, sazinieties ar atbildīgo tirdzniecības vai servisa organizāciju. Nolietotās baterijas un akumulatori, ko neaptver nolietotā iekārta, kā arī lampas, kuras var izņemt no nolietotās ierīces tās nesabojājot, pirms nodošanas utilizācijas vietai jānoņem no vecās iekārtas.

  • Page 292: Saugumo Nurodymai

    Saugumas Apie šį dokumentą Šis dokumentas galioja Geberit iš tinklo ir nuo baterijos maitinamų unitazo valdymo sistemų su elektroniniu vandens nuleidimo įtaisu, skirtų radijo mygtukui, kvalifikuotai techninei priežiūrai. Šis dokumentas taikomas šių unitazo valdymo sistemoms su Bluetooth® sąsaja. Šios unitazo valdymo sistemos tipo lentelėje yra užrašas DLWC-07-A arba DLWC-07-B ir Geberit Connect...

  • Page 293: Gaminio Aprašymas

    Gaminio aprašymas Konstrukcija Geberit Sigma 12 cm potinkinio bakelio keliamasis mechanizmas Apsauginė plokštė (modeliams, kuriuose naudojama atraminė sulankstoma rankena arba baterija) Tvirtinimo rėmas su baterijų skyreliu (modeliams su baterijomis) Tvirtinimo rėmas (modeliams su sulankstoma atramine rankena) Vandens nuleidimo mygtukas Sigma10 (modeliams su atlenkiama atramine rankena) 9007207317924235 ©...

  • Page 294: Techniniai Duomenys

    4 dBm 1) Baterijos veikimo laikas: maždaug 2 metai arba 50 000 vandens nuleidimų 2) Prekių ženklas Bluetooth® ir logotipai yra „Bluetooth SIG, Inc.“ nuosavybė, o Geberit juos naudoja pagal licenciją. Supaprastinta ES atitikties deklaracija Geberit „International AG“ pareiškia, kad WC nuleidimo valdymo sistema su elektronine vandens nuleidimo funkcija, su maitinimu iš...

  • Page 295: Eksploatacijos Pradžia

    Eksploatacijos pradžia Radijo ryšio užmezgimas ✓ Sumirksi šviesos diodas (3 kartus). Radijo ryšys užmegztas. Paspauskite valdymo sistemos mygtuką (1x). Radijo ryšio nutraukimas Jei kyla problemų dėl radijo ryšio, gali būti naudinga ✓ Sumirksi šviesos diodas (1 kartą). atjungti ir vėl atkurti radijo ryšį. Per 30 sekundžių...
  • Page 296 Valdymas Geberit programos Valdymui, nustatymui ir techninei priežiūrai galimos skirtingos Geberit programos. Programos su prietaisu komunikuoja per Bluetooth® sąsają. Geberit programos galimos Android ir iOS išmaniesiems telefonams, jas nemokamai įsigyti galima atitinkamoje programų parduotuvėje. Ryšio su prietaisu užmezgimas Vandens nuleidimo įjungimas ▶...

  • Page 297: Trikčių Šalinimas

    ▶ Atkurkite radijo ryšį. → Žr. „Ra- Atjungtas radijo ryšys dijo ryšio užmezgimas“, puslapis 295. ▶ Pakeiskite keliamąjį mechaniz- Keliamasis mechanizmas sugedęs mą. → Žr. „Keliamojo mechaniz- mo pakeitimas“, puslapis 298. 1) Baterijų įkrovimo būseną galima stebėti naudojantis Geberit programėle. 9007207317924235 © 09-2024 970.392.00.0(02)

  • Page 298: Techninė Priežiūra

    Techninė priežiūra Skyriaus apie techninę priežiūrą Keliamojo mechanizmo struktūra pakeitimas Šiame skyriuje nurodytus veiksmus reikia atlikti Išmontuokite montavimo rėmą. → Žr. kartu laikantis priede pateiktos paveikslėlių sekos. paveikslų seką , 443 puslapis. Veiksmų nurodymuose pateikiama atitinkamo paveikslėlio nuoroda. Atjunkite maitinimo laidą. Naudotojo atliekama techninė...
  • Page 299 Išimkite ir tinkamai pašalinkite keliamąjį Prijunkite maitinimo laidą. mechanizmą. Sumontuokite naują keliamąjį mechanizmą. Paspauskite valdymo sistemos mygtuką 1 kartą. ✓ Sumirksi šviesos diodas (1 kartą). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 300 Per 30 sekundžių paspauskite viso kiekio Prireikus įdiekite Geberit programą ir mygtuką ant radijo mygtuko arba mygtuką užsirašykite naujo keliamojo mechanizmo ant atlenkiamos atraminės rankenos. susiejimo slaptažodį. ✓ Sumirksi šviesos diodas (3 kartus). Radijo ryšys užmegztas. Sumontuokite montavimo rėmą. → Žr.
  • Page 301 Nustatymai naudojant Geberit programą Susiejus Geberit programą su prietaisu, galimos šios funkcijos ir nustatymai: • Valdymas: – Plovimas: viso arba dalinio vandens kiekio nuleidimo aktyvinimas – Valymas: plovimo vandens nuleidimo įjungimo slopinimas kelioms minutėms • Parametrų ir funkcijų nustatymas, → žr. 1 lentelę: „Nustatymai“...
  • Page 302 Meniu punktas Aprašymas Taikymas Vertė Gamyklinis nustatymas Funkcijos Vandens nuleidimo intervalais įjungimas • Valdo naudotojas: Vandens nu- leidimas įjungiamas pasibaigus [vandens nuleidimo intervalui], o kiekvieno naudojimosi metu van- dens nuleidimo intervalas bus pradedamas skaičiuoti iš naujo. Vandens nuleidimo laikas nustatomas pagal [vandens nu- [Išj.], [Valdo •...
  • Page 303 Meniu punktas Aprašymas Taikymas Vertė Gamyklinis nustatymas [Viso vandens kiekio nuleidimas] 3 l Šiuo nuplovimo vandens kiekiu • Optimalus keraminiame 3,5 l unitaze nuleidžiamo nustatomas laikas, per kurį turi bū- 4 l vandens kiekis ti atidarytas viso vandens kiekio 4,5 l nuleidimui skirtas nuplovimo van- •...
  • Page 304 Lentelė 2: Informacija Meniu punktas Geberit programoje Aprašymas Informacija [Gaminio numeris] Rodomas unitazo valdymo sistemos gaminio numeris. [Aparatinės įrangos versija] Rodoma valdymo sistemos aparatinės įrangos versija. [Serijos numeris] Rodomas valdymo sistemos serijos numeris. [Pagaminimo data] Rodoma valdymo sistemos pagaminimo data. [Maitinimo rūšis] Rodo maitinimo rūšį...
  • Page 305 Perbrauktos šiukšliadėžės su ratukais simbolis reiškia, kad elektros ir elektroninių atliekų negalima išmesti kartu su likusiomis atliekomis; jos turi būti šalinamos atskirai. Galutiniai naudotojai yra teisiškai įpareigoti grąžinti senus prietaisus valstybinėms atliekų šalinimo institucijoms, platintojams arba Geberit. Daugelis elektros ir elektroninių prietaisų platintojų privalo nemokamai priimti senus elektros ir elektroninius prietaisus.

  • Page 306: Употреба По Предназначение

    опит, е в състояние да идентифицира рисковете и да избягва опасностите, които могат да възникнат при употребата на продукта. Употреба по предназначение Управлението на тоалетната Geberit с електронно задействане на промиването, работещо с мрежово захранване или захранване с батерии, за радиобутон, е предназначено за задействане на промиването при Geberit Sigma скрити казанчета.

  • Page 307: Описание На Продукта

    Описание на продукта Конструкция Подемен механизъм за скрито казанче 12 cm Geberit Sigma Защитна платка (за модели за поддържаща сгъваема ръкохватка или захранване с батерии) Монтажна рамка с отделение за батерии (за модели със захранване с батерии) Монтажна рамка (за модели за поддържаща сгъваема ръкохватка) Командна...

  • Page 308: Технически Данни

    4 dBm 1) Живот на батерията: приблизително 2 години или 50 000 промивания 2) Марката Bluetooth® и нейните лога са собственост на Bluetooth SIG, Inc. и се използват от Geberit с лиценз. Опростена декларация за съответствие на ЕС С настоящото Geberit International AG заявява, че типът радиосъоръжение управлението на...

  • Page 309: Въвеждане В Експлоатация

    Въвеждане в експлоатация Установяване на радиовръзка ✓ Светодиодът премигва (3x). Радиовръзката е установена. Натиснете бутона за управление (1x). Прекъсване на радиовръзката ✓ Светодиодът премигва (1x). Ако имате проблеми с радиовръзката, може да е от полза да прекъснете радиовръзката и да я В...
  • Page 310 Приложения Geberit За обслужване, настройки и поддръжка са на разположение различни приложения Geberit. Приложенията комуникират с уреда чрез Bluetooth® интерфейс. Приложенията Geberit са налични безплатно за смартфони с Android и iOS в съответния магазин за приложения. Установяване на връзка с уреда...

  • Page 311: Отстраняване На Неизправности

    Радиовръзката е прекъсната „Установяване на радиовръзка“, страница 309. ▶ Сменете подемния Подемният механизъм е механизъм. → Вижте „Смяна дефектен на подемния механизъм“, страница 312. 1) Нивото на зареждане на батериите може да се отчете с приложението Geberit. 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 312 Ремонт Структура глава Ремонт Смяна на подемния механизъм Дадените в тази глава инструкции за действие демонтирайте монтажната рамка. → трябва да се изпълняват при съблюдаване на Вижте съответната последователност на съответната последователност на фигурите. В фигурите , страница 443. инструкцията за действие се препраща към съответната...
  • Page 313 Извадете подемния механизъм и го Включете кабела на електрическото изхвърлете на подходящо за целта място. захранване. Монтирайте нов подемен механизъм. Натиснете бутона на управлението един път. ✓ Светодиодът премигва (1x). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 314 В рамките на 30 секунди натиснете Ако е необходимо, инсталирайте бутона за пълен обем на радиобутона или приложението Geberit и отбележете бутона върху поддържащата сгъваема Pairing Secret на новия подемен ръкохватка. механизъм. ✓ Светодиодът премигва (3x). Радиовръзката е установена. Монтирайте монтажната рамка. → Вижте...
  • Page 315 • Показване на съобщения за неизправност • Изпълнение на актуализации на фърмуера • Запаметяване и пренос на предварителни настройки Настройките може да се запазят в приложението Geberit като предварителни настройки и да се прехвърлят на други уреди от същия тип. Таблица 1: Настройки...
  • Page 316 Елемент на Описание Приложение Стойност Фабрична менюто настройка Функции Активиране на периодично промиване • Управление от потребител: Промиването се задейства след изтичане на [интервала на промиване], при което интервалът на промиване се стартира отново при всяко използване. Времето за промиване се определя от стойността...
  • Page 317 Елемент на Описание Приложение Стойност Фабрична менюто настройка • Оптимално [Промиване с пълен обем] 3 l промиване на Чрез това количество вода за тоалетната чиния 3,5 l промиване се настройва 4 l • За статистическа времето за отваряне на 4,5 l функция промивния механизъм за 6 l 5 l •...
  • Page 318 Таблица 2: Информация Меню приложение Geberit Описание Информация [Артикулен номер] Показва артикулния номер на управлението на тоалетната. [Версия на фърмуера] Показва версията на фърмуера на автомата за писоар. [Сериен номер] Показва серийния номер на автомата за писоар. [Дата на производство] Показва датата на производство на автомата за писоар.
  • Page 319 обществени органи за сметосъбиране, на дистрибутори или на Geberit. Много дистрибутори на електрическо и електронно оборудване са задължени да приемат обратно отпадъци от електрическо и електронно оборудване безплатно. За връщане на Geberit се свържете с отговорната компания за дистрибуция или обслужване.

  • Page 320: Scopul Utilizării

    Despre acest document Acest document se aplică pentru întreţinerea corespunzătoare a sistemului de comandă a spălării pentru WC Geberit cu acţionare electronică a spălării, alimentare de la reţea sau de la baterie, pentru buton radio. Acest document se aplică la execuţia acestui sistem de comandă a spălării pentru WC cu interfaţă...

  • Page 321: Descrierea Produsului

    Descrierea produsului Structură Dispozitiv de ridicare pentru rezervorul încastrat Geberit Sigma 12 cm Placă de protecţie (pentru modelele pentru mânerul rabatabil de susţinere sau pentru funcţionarea cu alimentare de la baterie) Ramă de montare cu locaş pentru baterii (pentru modelele cu funcţionare cu alimentare de la baterie) Ramă...

  • Page 322: Date Tehnice

    Puterea de ieşire maximă 4 dBm 1) Durata de viaţă a bateriei: aprox. 2 ani sau 50 000 de spălări 2) Marca comercială Bluetooth® şi logourile sale sunt deţinute de Bluetooth SIG, Inc. şi sunt utilizate de Geberit sub licenţă. Declaraţie de conformitate UE simplificată...
  • Page 323 Darea în exploatare Stabilirea conexiunii radio ✓ LED-ul se aprinde intermitent (3x). Conexiunea radio este stabilită. Apăsaţi tasta de pe sistemul de comandă (1x). Deconectarea conexiunii radio Dacă există probleme cu conexiunea radio, poate fi ✓ LED-ul se aprinde intermitent (1x). util să...
  • Page 324 Funcţionare Aplicaţii Geberit Sunt disponibile diverse aplicaţii Geberit pentru operare, setări şi întreţinere. Aplicaţiile comunică cu aparatul prin intermediul unei interfeţe Bluetooth®. Aplicaţiile Geberit sunt disponibile gratuit pentru smartphone-uri Android şi iOS în App Store. Conectare la aparat Declanşare jet apă...
  • Page 325 Vezi „Stabilirea conexiunii ra- tă dio”, pagina 323. ▶ Înlocuiţi dispozitivul de ridicare. Dispozitiv de ridicare defect → Vezi „Înlocuirea dispozitivului de ridicare”, pagina 326. 1) Stadiul de încărcare al bateriilor poate fi citit cu ajutorul unei aplicaţii Geberit. 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 326 Întreţinere Structură, capitolul „Întreţinere” Înlocuirea dispozitivului de ridicare Indicaţiile de manevrare din acest capitol trebuie executate împreună cu secvenţele din figurile Demontaţi rama de montare. → Vezi respective din anexă. În indicaţia de manevrare se secvenţa de figuri , pagina 443. face trimitere la secvenţa din figura respectivă.
  • Page 327 Scoateţi dispozitivul de ridicare şi reciclaţi-l. Conectaţi cablul de la sursa de curent. Montaţi noul dispozitiv de ridicare. Apăsaţi o dată tasta de pe sistemul de comandă a spălării pentru WC. ✓ LED-ul se aprinde intermitent (1x). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 328 Apăsaţi tasta de cantitate completă de pe Dacă este necesar, instalaţi aplicaţia Geberit butonul radio sau tasta de pe mânerul şi notaţi Pairing Secret al noului dispozitiv de rabatabil de sprijin în decurs de 30 de ridicare. secunde. ✓ LED-ul se aprinde intermitent (3x).
  • Page 329 • Exportul de informaţii despre aparat şi valori statistice • Afişarea mesajelor de eroare • Efectuarea de actualizări firmware • Salvarea şi transferul presetărilor Setările pot fi salvate ca presetări în aplicaţia Geberit şi transferate pe alte aparate de acelaşi tip. Tabelul 1: Setări Funcţie din meniu Descriere...
  • Page 330 Funcţie din meniu Descriere Utilizare Valoare Setare din fabrică Funcţii Activarea spălării la intervale • Controlat de utilizator: O spălare este declanşată după ce [timpul dintre utilizări] s-a scurs, iar tim- pul dintre utilizări este repornit la fiecare utilizare. Timpul de spă- lare este determinat de valoarea [timp de spălare].
  • Page 331 Funcţie din meniu Descriere Utilizare Valoare Setare din fabrică 3 l [Spălare completă] • Spălarea optimă a va- 3,5 l Timpul de deschidere a supapei sului de ceramică WC 4 l de spălare pentru spălare comple- 4,5 l • Pentru funcţia statistică tă este setat prin intermediul aces- 6 l 5 l •...
  • Page 332 Tabelul 2: Informaţie Funcţie din meniul aplicaţiei Geberit Descriere Informaţii Indică codul de articol al sistemului de comandă a spălării pentru [Cod articol] [Versiune firmware] Indică versiunea Firmware a sistemului de comandă. Indică numărul de serie al sistemului de comandă a spălării pentru [Număr de serie]...
  • Page 333 Geberit pentru a le recicla în mod corespunzător. Mulţi distribuitori de echipamente electrice şi electronice sunt obligaţi să preia gratuit deşeurile de echipamente electrice şi electronice. Pentru o returnare la Geberit, contactaţi compania de vânzări sau de service responsabilă.

  • Page 334: Udhëzimet E Sigurisë

    Siguria Rreth këtij dokumenti Ky dokument vlen për mirëmbajtjen profesionale të njësisë së komandimit për WC Geberit me aktivizim elektronik të shpëlarjes, me funksionim elektrik ose funksionim me bateri, për buton me valë. Ky dokument vlen për realizimin e kësaj njësie komandimi për WC me ndërfaqen e Bluetooth®. Kjo njësi e komandimit për WC është...
  • Page 335 Përshkrimi i produktit Ndërtimi Pajisja ngritëse për kasetën e shkarkimit inkaso Geberit Sigma 12 cm Pllaka mbrojtëse (në modelet për dorezë mbështetëse me palosje ose me funksionim me bateri) Korniza e fiksimit me folenë e baterisë (në modelet me funksionim me bateri) Korniza e fiksimit (në...

  • Page 336: Të Dhënat Teknike

    4 dBm 1) Jetëgjatësia e baterisë: rreth 2 vite ose 50 000 shpëlarje 2) Marka Bluetooth® dhe logot e saj janë pronë e Bluetooth SIG, Inc. dhe përdoren nga Geberit me licencë. Deklarata BE e konformitetit, versioni i thjeshtë Me anë të kësaj deklarate, Geberit International AG deklaron që pajisja radio e tipit Njësi komandimi për WC Geberit me aktivizim elektronik të...
  • Page 337 Vënia në punë Vendosja e lidhjes me valë ✓ Treguesi LED pulson (3x). Lidhja me valë vendoset. Shtypni butonin në njësinë e komandimit (1x). Shkëputja e lidhjes me valë Në rast problemesh në lidhjen me valë, mund të ✓ Treguesi LED pulson (1x). jetë...
  • Page 338 Për përdorimin, kryerjen e rregullimeve dhe për mirëmbajtjen ekzistojnë aplikacione të ndryshme nga Geberit. Aplikacionet komunikojnë me pajisjen nëpërmjet ndërfaqjes së lidhjes Bluetooth®. Aplikacionet Geberit mund të shkarkohen falas për smartfonët Android dhe iOS në dyqanin përkatës të aplikacioneve. Vendosja e lidhjes me pajisjen Aktivizimi i shpëlarjes...
  • Page 339 → Shihni "Vendosja e lidhjes me valë", faqja 337. ▶ Ndërroni pajisjen ngritëse. → Pajisja ngritëse me defekt Shihni "Ndërrimi i pajisjes ngritë- se", faqja 340. 1) Gjendja e karikimit të baterive mund të lexohet me një aplikacion Geberit. 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 340 Mirëmbajtja Ndërtimi Kapitulli Mirëmbajtja Ndërrimi i pajisjes ngritëse Udhëzimet e veprimeve që përshkruhen në këtë Çmontoni kornizën e fiksimit. → Shihni kapitull duhet që të kryhen së bashku me sekuencën e ilustrimit , faqja 443. sekuencat përkatëse të ilustrimeve në shtojcë. Në udhëzimin e veprimit bëhet edhe referimi në...
  • Page 341 Hiqni pajisjen ngritëse dhe hidheni në Lidhni fishën e kabllos së ushqimit elektrik. përputhje me rregullat. Montoni pajisjen e re ngritëse. Shtypni 1 herë butonin në njësinë e komandimit. ✓ Treguesi LED pulson (1x). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 342 Brenda 30 sekondash, shtypni butonin e Nëse nevojitet, instaloni aplikacionin Geberit sasisë së plotë të butonit me valë ose dhe mbani shënim kodin sekret të çiftimit të butonin në dorezën mbështetëse me pajisjes së re ngritëse. palosje. ✓ Treguesi LED pulson (3x). Lidhja me valë...
  • Page 343 • Tregimi i mesazheve të gabimeve • Ekzekutimet e përditësimit të firmuerit • Ruajtja dhe transferimi i rregullimeve paraprake Cilësimet mund të ruhen në aplikacionin Geberit si rregullime paraprake dhe të transferohen në pajisje të tjera të të njëjtit tip. Tabela 1: Cilësimet...
  • Page 344 Pika e menysë Përshkrimi Përdorimi Vlera Cilësimi nga fabrika Funksionet Aktivizimi i shpëlarjes me inter- vale • Komandim nga përdoruesi: Shpëlarja aktivizohet pasi [inter- vali i shpëlarjes] përfundon, ku intervali i shpëlarjes fillon nga e para pas çdo përdorimi. Koha e shpëlarjes përcaktohet nëpërm- [Fikur], [Ko- jet vlerës [Koha e shpëlarjes].
  • Page 345 Pika e menysë Përshkrimi Përdorimi Vlera Cilësimi nga fabrika [Shpëlarja me sasi të plotë] • Shpëlarja optimale e Nëpërmjet këtij vëllimi të ujit të 3,5 l qeramikës së WC shpëlarjes caktohet koha e hapjes • Për funksionin e statis- së valvulës së shpëlarjes për 4,5 l tikave shpëlarjen me sasi të...
  • Page 346 Tabela 2: Informacion Pika e menysë së aplikacionit Gebe- Përshkrimi Informacionet [Numri i artikullit] Tregon numrin e artikullit të njësisë së komandimit të WC-së. [Versioni i firmuerit] Tregon versionin e firmuerit të njësisë së komandimit. [Numri i serisë] Tregon numrin e serisë së njësisë së komandimit. [Data e prodhimit] Tregon datën e prodhimit të...
  • Page 347 Geberit. Shumë shitës të pajisjeve elektrike dhe elektronike janë të detyruar të marrin në dorëzim falas pajisjet e vjetra elektrike dhe elektronike. Për të kryer kthimin te një Geberit duhet që të kontaktoni shoqërinë e shitjeve ose të ofruesit të shërbimeve.
  • Page 348 Безбедност За овој документ Овој документ важи за стручно сервисирање на Geberit контролерот на тоалет со електрично пуштање вода, мрежна или батериска работа, за безжични копчиња. Овој документ важи за извршување на овој контролер на тоалет со Bluetooth®-интерфејс. Оваа контрола на тоалетот е означена на фабричката табличка со „DLWC-07-A“ или „DLWC-07- B“...

  • Page 349: Опис На Производот

    Опис на производот Структура Уред за кревање за Geberit Sigma вградено казанче за вода од 12 cm Заштитна плоча (кај модели за потпорна рачка или батериска работа) Рамки за монтирање со преграда за батерија (кај верзии на уредот со батериска работа) Рамки за прицврстување (кај модели за потпорна рачка) Панел...

  • Page 350: Технички Податоци

    2) Марката Bluetooth® и нејзините логоа се сопственост на Bluetooth SIG, Inc. и се користат со лиценца од Geberit. Скратена изјава за сообразност на ЕУ Со ова Geberit International AG изјавува дека типот на безжична опрема Geberit контролер на тоалет со електронско пуштање вода, мрежна или батериска работа, за безжично копче, соодветствува на Регулативата 2014/53/ЕУ.
  • Page 351 Пуштање во употреба Воспоставување на безжична ✓ Трепка LED-светилката (3x). Воспоставена е безжична врска. врска Притиснете го копчето на контролерот (1x). Прекинување на безжичната врска При проблеми со безжичната врска, може да е ✓ Трепка LED-светилката (1x). доволно да се исклучи и повторно да се воспостави...
  • Page 352 Апликации Geberit Разни апликации Geberit стојат на располагање ракување, поставки и одржување. Апликациите комуницираат преку Bluetooth®-интерфејс со уредот. Апликациите Geberit се достапни бесплатно за паметни телефони со Android и iOS во соодветните продавници за апликации. Воспоставување врска со уред Активирање на пуштање вода...

  • Page 353: Решавање Проблеми

    "Воспоставување на безжична врска", страница 351. ▶ Заменете го уредот за кревање. → Видете "Замена Дефектен уред за кревање на уредот за кревање", страница 354. 1) Статусот на наполнетост на батеријата може да се прочита со апликација Geberit. 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 354 Одржување Структура на поглавјето за Замена на уредот за кревање сервисирање Демонтирајте ги рамките за Упатствата за ракување дадени во поглавјевоо прицврстување. → Видете ја секвенцата мора да се извршуваат заедно со соодветните на сликата , страница 443. секвенци на илустрации во прилог. Во упатствата...
  • Page 355 Отстранете го уредот за кревање и Приклучете го кабелот за струја во исфрлете го соодветно. штекер. Монтирајте нов уред за кревање. Притиснете го копчето на контролерот еднаш. ✓ Трепка LED-светилката (1x). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 356 Во рок од 30 секунди, притиснете го Ако е потребно, инсталирајте ја копчето за целосна количина на апликацијата Geberit и заведете ја Pairing безжичното копче или копчето на Secret на новиот уред за кревање. потпорната рачка. ✓ Трепка LED-светилката (3x).
  • Page 357 • Приказ на пораки за грешки • Извршување ажурирања на фирмверот • Зачувување и префрлување на однапред дефинирани поставки Поставките може да се направат во апликацијата Geberit како однапред дефинирани поставки и да се префрлат на друг уред од ист тип. Табела 1: Поставки...
  • Page 358 Точка на мени Опис Примена Вредност Фабричка поставка Функции Активирање на пуштањето вода на интервал • Контролирано од корисник: Се пушта вода по истекување на [Интервалот за пуштање вода], при што интервалот на пуштање вода стартува повторно по секое користење. Времето...
  • Page 359 Точка на мени Опис Примена Вредност Фабричка поставка [Целосно пуштање вода] • Оптимално пуштање Преку овој капацитет на вода на санитарната пуштање вода се поставува 3,5 l керамика времето за отворање на • За статистичка вентилот за пуштање вода за 4,5 l функција...
  • Page 360 Табела 2: Информации Точка на мени на апликацијата Опис Geberit Информации [Број на артикл] Го прикажува бројот на артикл на контролерот на тоалет. [Верзија на фирмвер] Ја прикажува верзијата на фирмвер на контролерот. [Сериски број] Го прикажува серискиот број на контролерот.
  • Page 361 Крајните корисници се законски обврзани старите уреди да ги отстранат правилно на јавните точки за собирање таков отпад, со помош на дистрибутерите или да ги вратат на Geberit. Голем број на дистрибутери на електронски и електрични уреди се обврзани да ги земаат назад електронските и...

  • Page 362: Ενδεδειγμένη Χρήση

    Ασφάλεια Σχετικά με το παρόν έγγραφο Το παρόν έγγραφο ισχύει για τη σωστή επισκευή μονάδων ελέγχου WC Geberit με ηλεκτρονική ενεργοποίηση απόπλυσης και λειτουργία με ηλεκτρικό ρεύμα ή μπαταρία, για ασύρματο ανιχνευτή. Το παρόν έγγραφο ισχύει για την έκδοση αυτής της μονάδας ελέγχου WC με διεπαφή Bluetooth®.

  • Page 363: Περιγραφή Προϊόντος

    Περιγραφή προϊόντος Δομή Διάταξη ανύψωσης για εντοιχισμένο καζανάκι Geberit Sigma 12 cm Προστατευτική πλάκα (σε μοντέλα για πτυσσόμενη λαβή στήριξης ή λειτουργία με μπαταρία) Πλαίσιο στήριξης με κυτίο μπαταριών (σε μοντέλα με λειτουργία με μπαταρία) Πλαίσιο στήριξης (σε μοντέλα για πτυσσόμενη λαβή στήριξης) Πλακέτα...

  • Page 364: Τεχνικά Δεδομένα

    την Geberit κατόπιν άδειας. Απλουστευμένη δήλωση συμμόρφωσης ΕΕ Με το παρόν έγγραφο, η Geberit International AG δηλώνει ότι ο τύπος ραδιοεξοπλισμού του συστήματος ελέγχου WC Geberit με ηλεκτρονική ενεργοποίηση απόπλυσης, λειτουργία με ηλεκτρικό ρεύμα ή μπαταρία, για ασύρματο ανιχνευτή, συμμορφώνεται με την οδηγία 2014/53/ΕΕ.

  • Page 365: Έναρξη Λειτουργίας

    Έναρξη λειτουργίας Δημιουργία ασύρματης σύνδεσης ✓ Η ενδεικτική λυχνία αναβοσβήνει (3x). Η ασύρματη σύνδεση αποκαταστάθηκε. Πατήστε το κουμπί στη μονάδα ελέγχου απόπλυσης ουρητηρίου (1x). Αποσύνδεση της ασύρματης σύνδεσης ✓ Η ενδεικτική λυχνία αναβοσβήνει (1x). Σε περίπτωση προβλημάτων με την ασύρματη Μέσα σε 30 δευτερόλεπτα, πατήστε το σύνδεση, μπορεί...
  • Page 366 Για το χειρισμό, τις ρυθμίσεις και τη συντήρηση διατίθενται διάφορες εφαρμογές της Geberit. Οι εφαρμογές επικοινωνούν μέσω μιας διεπαφής Bluetooth® με τη συσκευή. Οι εφαρμογές της Geberit διατίθενται δωρεάν για smartphone με Android ή iOS στο εκάστοτε App Store. Δημιουργία σύνδεσης με συσκευή...

  • Page 367: Αντιμετώπιση Βλαβών

    μένη "Δημιουργία ασύρματης σύνδε- σης", σελίδα 365. ▶ Αντικαταστήστε τη διάταξη ανύψωσης. → Βλέπε "Αντικα- Διάταξη ανύψωσης ελαττωματική τάσταση διάταξης ανύψωσης", σελίδα 368. 1) Η κατάσταση φόρτισης των μπαταριών μπορεί να αναγνωστεί με μια εφαρμογή Geberit. 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 368 Επισκευή Δομή κεφαλαίου Επισκευή Αντικατάσταση διάταξης ανύψωσης Οι οδηγίες που δίνονται σε αυτό το κεφάλαιο πρέπει να εκτελεστούν μαζί με τις αντίστοιχες Βγάλτε το πλαίσιο στήριξης. → Βλέπε ακολουθίες εικόνων στο παράρτημα. Στις οδηγίες αλληλουχία εικόνων , σελίδα 443. γίνεται παραπομπή στην αντίστοιχη ακολουθία εικόνων.
  • Page 369 Αφαιρέστε ανυψωτικό μηχανισμό και δώστε Συνδέστε το καλώδιο παροχής τάσης. τον για ανακύκλωση. Τοποθετήστε την καινούργια διάταξη ανύψωσης. Πατήστε το κουμπί της μονάδας ελέγχου απόπλυσης ουρητηρίου μία φορά. ✓ Η ενδεικτική λυχνία αναβοσβήνει (1x). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 370 Μέσα σε 30 δευτερόλεπτα, πατήστε το Εάν είναι απαραίτητο, εγκαταστήστε την κουμπί πλήρους ποσότητας του ασύρματου εφαρμογή Geberit και σημειώστε το Pairing ανιχνευτή ή το κουμπί στην πτυσσόμενη Secret του νέου ανυψωτικού μηχανισμού. λαβή στήριξης. ✓ Η ενδεικτική λυχνία αναβοσβήνει (3x). Η...
  • Page 371 Υλοποίηση ρυθμίσεων με την εφαρμογή Geberit Μετά τη σύνδεση μιας εφαρμογής Geberit με τη συσκευή, είναι διαθέσιμες οι παρακάτω λειτουργίες και ρυθμίσεις: • Χειρισμός: – Απόπλυση: Ενεργοποίηση απόπλυσης πλήρους ή μερικής ποσότητας – Καθαρισμός: Καταστολή της ενεργοποίησης απόπλυσης για μερικά λεπτά...
  • Page 372 Τρόπος λειτουρ- Περιγραφή Χρήση Τιμή Εργοστα- γίας σιακή ρύθ- μιση Λειτουργίες Ενεργοποίηση αυτόματης προ- ρυθμισμένης λειτουργίας πλύ- σεων • Ελεγχόμενο από τον χρήστη: Η απόπλυση ενεργοποιείται μετά την εκπνοή του [χρόνου που με- σολαβεί μέχρι την επόμενη πλύ- ση], ενώ σε κάθε χρήση γίνεται επανεκκίνηση...
  • Page 373 Τρόπος λειτουρ- Περιγραφή Χρήση Τιμή Εργοστα- γίας σιακή ρύθ- μιση [Απόπλυση πλήρους ποσότητας] • Βέλτιστη απόπλυση Μέσω αυτής της ποσότητας 3 l της κεραμικής λεκάνης απόπλυσης ρυθμίζεται ο χρόνος 3,5 l ανοίγματος της βαλβίδας 4 l • Για τη λειτουργία στα- απόπλυσης για την απόπλυση τιστικών...
  • Page 374 Πίνακας 2: Πληροφορία Τρόπος λειτουργίας εφαρμογής Περιγραφή Geberit Πληροφορίες [Κωδικός] Δείχνει τον κωδικό της μονάδας ελέγχου WC. Δείχνει την έκδοση υλικολογισμικού της μονάδας ελέγχου απόπλυ- [Έκδοση υλικολογισμικού] σης ουρητηρίου. [Σειριακός αριθμός] Δείχνει το σειριακό αριθμό του συστήματος ελέγχου. Δείχνει την ημερομηνία παραγωγής της μονάδας ελέγχου απόπλυ- [Ημερομηνία...
  • Page 375 και ηλεκτρονικές συσκευές δεν επιτρέπεται να απορρίπτονται ως οικιακά απορρίμματα, αλλά πρέπει να απορρίπτονται ξεχωριστά. Οι τελικοί χρήστες είναι νομικά υποχρεωμένοι να επιστρέφουν τις παλιές συσκευές σε δημόσιες εταιρείες απόρριψης, διανομείς ή στον Geberit για τη σωστή απόρριψη. Πολλοί διανομείς ηλεκτρικών και ηλεκτρονικών συσκευών είναι υποχρεωμένοι να παραλαμβάνουν δωρεάν τις...

  • Page 376: Amacına Uygun Kullanım

    ürünün kullanımı sırasında ortaya çıkabilecek riskleri fark etme ve tehlikeli durumları önleme becerisine sahip kişidir. Amacına uygun kullanım Elektronik deşarj tetiklemeli, elektrikli ya da pilli, radyo düğmeye yönelik Geberit klozet deşarj kontrol, Geberit Sigma duvar montaj kutusu ile deşarj tetiklemesi için tasarlanmıştır. Güvenlik bilgileri •...

  • Page 377: Ürün Açıklaması

    Ürün açıklaması Yapısı Geberit Sigma 12  c m gömme rezervuar için kaldırma düzeneği Koruyucu plaka (katlanır destek koluna veya pille çalışmaya yönelik modellerde) Pil bölmeli montaj çerçevesi (pilli modellerde) Montaj çerçevesi (katlanır destek koluna yönelik modellerde) Kumanda kapağı Sigma10 (katlanır destek koluna yönelik modellerde) 9007207317924235 ©...

  • Page 378: Teknik Veriler

    4 dBm 1) Pil ömrü: yaklaşık 2 yıl veya 50.000 deşarj 2) Bluetooth® markası ve logoları Bluetooth SIG, Inc. mülkiyetindedir ve Geberit tarafından lisansla kullanılmaktadır. Basitleştirilmiş AB Uygunluk Beyanı Geberit International AG, işbu beyan ile elektronik deşarj tetiklemeli, elektrikli veya pilli, radyo düğmeye yönelik kablosuz Geberit klozet deşarj kontrolörün 2014/53/AB sayılı...

  • Page 379: Devreye Alma

    Devreye alma Kablosuz bağlantı kurma ✓ LED yanıp söner (3x). Kablosuz bağlantı kuruldu. Pisuvar deşarj kontrol üzerindeki tuşa basın (1x). Kablosuz bağlantıyı kesme Kablosuz bağlantıyla ilgili sorunlar varsa kablosuz ✓ LED yanıp söner (1x). bağlantıyı kesip yeniden bağlamak sorunu çözebilir. 30 saniye içinde radyo düğmedeki büyük LED 2.
  • Page 380 Geberit Uygulamaları Kullanım, ayarlamalar ve bakıma yönelik olarak Geberit tarafından çeşitli uygulamalar kullanıma sunulmuştur. Bu uygulamalar cihazla Bluetooth® arabirimi üzerinden iletişim kurar. Geberit uygulamaları, Android ve iOS akıllı telefonları için ilgili uygulama mağazasından ücretsiz olarak indirilebilir. Cihaz ile bağlantı kurma Deşarj tetikleme...

  • Page 381: Arızaların Giderilmesi

    ▶ Kablosuz bağlantıyı yeniden ku- Kablosuz bağlantı kesildi run. → Bkz. "Kablosuz bağlantı kurma", sayfa 379. ▶ Kaldırma düzeneğini değiştirin. Kaldırma düzeneği arızalı → Bkz. "Kaldırma düzeneğinin değiştirilmesi", sayfa 382. 1) Pillerin şarj durumu, Geberit App ile okunabilir. 9007207317924235 © 09-2024 970.392.00.0(02)

  • Page 382: Servis Ve Onarım

    Servis ve onarım Yapı bölümü Servis ve onarım Kaldırma düzeneğinin değiştirilmesi Bu bölümde belirtilen talimatlar, ekteki ilgili resim dizinleri takip edilerek yerine getirilmelidir. Montaj çerçevesini sökün. → Bk. resim dizisi Talimatlar ilgili resim dizini ile ilişkilidir. , sayfa 443. İşletmeci tarafından servis ve Güç...
  • Page 383 Kaldırma düzeneğini çıkarın ve usulüne göre Güç ünitesinin kablosunu takın. bertaraf edin. Yeni kaldırma düzeneğini monte edin. Pisuvar deşarj kontrol üzerindeki tuşa 1 kez basın. ✓ LED yanıp söner (1x). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 384 30 saniye içinde radyo düğmedeki büyük Gerekirse Geberit App'i yükleyin ve yeni rezervuar suyu tuşuna ya da katlanır destek kaldırma düzeneğinin eşleştirme şifresini not kolundaki tuşa basın. edin. ✓ LED yanıp söner (3x). Kablosuz bağlantı kuruldu. Montaj çerçevesini monte edin. → Bk. resim dizisi , sayfa 444.
  • Page 385 • Cihaz bilgilerinin ve istatistik değerlerinin dışa aktarılması • Hata mesajlarının gösterilmesi • Ürün yazılımı güncellemelerinin uygulanması • Ön ayarların kaydedilmesi ve aktarılması Geberit App üzerindeki ayarlar ön ayar olarak kaydedilebilir ve aynı tipteki diğer cihazlara aktarılabilir. Tablo 1: Ayarlar Menü kodu Açıklama Uygulama Değer...
  • Page 386 Menü kodu Açıklama Uygulama Değer Fabrika ayarı Fonksiyonlar Aralıklı deşarjın etkinleştirilmesi • Kullanıcı kontrollü: [Deşarj aral- ığı] sona erdikten sonra bir de- şarj tetiklenir. Bu durumda de- şarj aralığı her kullanımda yeni- den başlatılır. Deşarj süresi [de- [Kapalı], • Sifonun az kullanılması şarj süresi] değeriyle belirlenir.
  • Page 387 Menü kodu Açıklama Uygulama Değer Fabrika ayarı Güncel ayarlar App içerisinde kay- • Birden fazla cihazın ay- [Ön ayar olarak dedilir ve bu şekilde aynı tipteki di- nı ayarlarla işletmeye – – kaydetme] alınması için ğer cihazlara aktarılabilir. [Uç cihazı yeni- Klozet deşarj kontrolü...
  • Page 388 Tablo 2: Bilgi Geberit App menü kodu Açıklama Bilgiler [Ürün numarası] Klozet deşarj kontrolünün ürün numarasını gösterir. [Ürün yazılımı versiyonu] Pisuvar deşarj kontrolünün ürün yazılımı versiyonunu gösterir. [Seri numarası] Pisuvar deşarj kontrolünün seri numarasını gösterir. [Üretim tarihi] Pisuvar deşarj kontrolünün üretim tarihini gösterir.
  • Page 389 şekilde bertaraf edilmesi için kamuya ait atık bertaraf makamlarına, distribütörlere veya Geberit'e iade etmekle yükümlüdür. Çok sayıda elektrikli ve elektronik ekipman distribütörü, eski elektrikli ve elektronik ekipmanları ücretsiz olarak geri almak zorundadır. Geberit'e iade için sorumlu satış veya servis şirketiyle iletişime geçin.

  • Page 390: Целевая Аудитория

    Безопасность О данном документе В данном документе описывается надлежащее техническое обслуживание системы управления смывом Geberit с электронным задействованием смыва, питанием от сети или от батарей, для беспроводной смывной кнопки. Данный документ относится к исполнению этой системы управления смывом с интерфейсом...

  • Page 391: Описание Изделия

    Описание изделия Конструкция Подъемный механизм для смывного бачка скрытого монтажа Geberit Sigma 12 см Защитная пластина (у моделей для поручня или с питанием от батарей) Монтажная рамка с отсеком для батарей (у моделей с питанием от батарей) Монтажная рамка (у моделей с поручнем) Смывная...

  • Page 392: Технические Данные

    Краткая версия Декларации о соответствии стандартам ЕС Настоящим Geberit International AG заявляет, что тип устройств беспроводной связи системы управления смывом Geberit с электронной активацией и с питанием от сети или батарей, для беспроводной смывной кнопки, соответствует директиве 2014/53/ЕС. Полный текст Декларации о соответствии стандартам ЕС доступен в Интернете по следующему...

  • Page 393: Ввод В Эксплуатацию

    Ввод в эксплуатацию Установка беспроводного ✓ Светодиод мигает (3 раза). Беспроводное соединение соединения установлено. Нажмите клавишу на системе управления (1 раз). Отключение беспроводного соединения ✓ Светодиод мигает (1 раз). При возникновении проблем с беспроводным соединением может быть полезно отключить Нажмите клавишу полного смыва на соединение...
  • Page 394 Приложения Geberit Для использования, настройки и техобслуживания доступны различные приложения Geberit. Обмен данными между приложениями и прибором осуществляется через интерфейс Bluetooth®. Приложения Geberit доступны бесплатно для смартфонов с системами Android и iOS в соответствующем магазине приложений. Установка соединения с прибором...

  • Page 395: Устранение Неисправностей

    динение заново. → См. «Уста- отключено новка беспроводного соеди- нения», страница 393. ▶ Заменить подъемный меха- Подъемный механизм неиспра- низм. → См. «Замена подъ- вен емного механизма», страница 396. 1) Состояние заряда батарей можно определить с помощью приложения Geberit. 9007207317924235 © 09-2024 970.392.00.0(02)

  • Page 396: Техническое Обслуживание Пользователем

    Техническое обслуживание Структура главы «Техническое Замена подъемного механизма обслуживание» Демонтировать монтажную рамку. → См. Приведенные в данной главе руководства к последовательность иллюстраций действиям следует выполнять вместе с страница 443. соответствующими последовательностями изображений, которые содержатся в Отсоединить кабель электропитания. приложении. В руководстве к действию указана соответствующая...
  • Page 397 Извлечь подъемный механизм и Подключить кабель электропитания. утилизировать надлежащим образом. Установить новый подъемный механизм. Нажать клавишу на системе управления 1 раз. ✓ Светодиод мигает (1 раз). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 398 Нажать клавишу полного смыва на При необходимости установить беспроводной смывной кнопке или приложение Geberit и записать код Pairing клавишу на поручне в течение 30 секунд. Secret нового подъемного механизма. ✓ Светодиод мигает (3 раза). Беспроводное соединение установлено. Смонтировать монтажную рамку. → См.
  • Page 399 Выполнение настроек с помощью приложения Geberit После установки соединения приложения Geberit с прибором в зависимости от приложения доступны следующие функции и настройки: • Обслуживание: – Смыв: включение смыва полного или частичного объема – Очистка: блокировка задействования смыва на несколько минут...
  • Page 400 Пункт меню Описание Применение Значение Заводская установка Функции Активация периодической подачи воды • Управляется пользователем: смыв срабатывает по истече- нии [интервала смыва], при каждом пользовании отсчет интервала смыва начинается заново. Время смыва опреде- [Выкл.], ляется значением [Время • Для наполнения [Управля- смыва].
  • Page 401 Пункт меню Описание Применение Значение Заводская установка [Смыв полного объема] 3 л • Оптимальная про- Посредством этого объема мывка керамического 3,5 л смыва устанавливается время унитаза 4 л для открытия сливного клапана 4,5 л • Для функции стати- для смыва полного объема. 6 л стики 5 л...
  • Page 402 Таблица 2: Информация Пункт меню приложения Geberit Описание Сведения [Артикульный номер] Отображает артикульный номер системы управления смывом. Отображает версию оригинального программного обеспечения [Версия прошивки] системы управления смывом. [Серийный номер] Отображает серийный номер системы управления смывом. [Дата изготовления] Отображает дату изготовления системы управления смывом.
  • Page 403 электронного оборудования нельзя выбрасывать вместе с остаточными отходами, а необходимо утилизировать отдельно. Конечные пользователи по закону обязаны сдавать старые приборы в государственные органы по утилизации отходов, дистрибьюторам или Geberit для надлежащей утилизации. Многие дистрибьюторы электрического и электронного оборудования обязаны бесплатно...

  • Page 404: Використання За Призначенням

    Безпека Про цей документ Цей документ призначений для належного технічного обслуговування систем керування роботою унітаза Geberit з електронним запуском змивання, живленням від мережі або батарей і бездротовою клавішею. Цей документ стосується версії цієї системи керування роботою унітаза з інтерфейсом Bluetooth®. Ця система керування роботою унітаза позначена на заводській табличці...

  • Page 405: Опис Виробу

    Опис виробу Будова Підіймальний механізм для бачків прихованого монтажу Geberit Sigma 12 см Захисна пластина (на моделях для відкидної опорної ручки або роботи від акумулятора) Монтажна рамка з відсіком для батарей (на моделях із живленням від батарей) Монтажна рамка (на моделях для відкидної опорної ручки) Змивна...

  • Page 406: Технічні Дані

    Спрощена декларація про відповідність стандартам ЄС Цим Geberit International AG заявляє, що тип радіообладнання системи керування роботою унітаза Geberit з електронним керуванням змиванням із живленням від мережі або батарей та бездротовою змивною клавішею відповідає вимогам директиви 2014/53/ЄС. Повний текст декларації про відповідність стандартам ЄС доступний за цією інтернет-адресою: https://doc.geberit.com/971248000.pdf.

  • Page 407: Введення В Експлуатацію

    Введення в експлуатацію Встановлення радіозв’язку ✓ Світлодіод блиматиме (3x). Радіозв’язок встановлено. Натисніть клавішу на контролері (1x). Роз’єднання радіозв’язку ✓ Світлодіод блиматиме (1x). У разі виникнення проблем із радіозв’язком може допомогти роз’єднання та повторне Протягом 30 секунд натисніть кнопку встановлення радіозв’язку. повного змивання на бездротовій клавіші або...
  • Page 408 Програми Geberit Для керування, налаштування й технічного обслуговування доступні різноманітні програми від Geberit. Програми з’єднуються з пристроєм за допомогою інтерфейсу Bluetooth®. Програми від Geberit можна завантажити безкоштовно для смартфонів Android та iOS у відповідних магазинах мобільних програм. Підключення до пристрою...

  • Page 409: Усунення Несправностей

    Радіозв’язок роз’єднано вторно. → Див. "Встановлення радіозв’язку", сторінка 407. ▶ Замініть підіймальний меха- Підіймальний механізм не- нізм. → Див. "Заміна пі- справний діймального механізму", сторінка 410. 1) Рівень заряду батарей можна перевірити за допомогою програми Geberit. 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 410 Обслуговування й догляд Структура розділу «Догляд за Заміна підіймального механізму обладнанням» Зніміть монтажну рамку. → Див. рис.  Наведені в цьому розділі вказівки слід сторінка 443. виконувати, дотримуючись відповідних рисунків у додатку. Указівки містять посилання на Від’єднайте кабель живлення. відповідні рисунки. Обслуговування й догляд, що виконуються...
  • Page 411 Зніміть підіймальний механізм і утилізуйте Під’єднайте кабель живлення. його належним чином. Встановіть новий підіймальний механізм. Натиснути кнопку на контролері 1 раз. ✓ Світлодіод блиматиме (1x). 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 412 Протягом 30 секунд натисніть кнопку У разі потреби встановіть програму повного змивання на бездротовій клавіші Geberit та запишіть код з’єднання нового або кнопку на відкидній опорній ручці. підіймального механізму. ✓ Світлодіод блиматиме (3x). Радіозв’язок встановлено. Встановіть монтажну рамку. → Див. рис. ...
  • Page 413 • Експорт інформації про пристрій і статистичних даних • Відображення повідомлень про помилки • Оновлення мікропрограми • Збереження та перенесення попередніх налаштувань Налаштування можна зберегти як попередні налаштування в програмі Geberit і перенести на інші пристрої того самого типу. Таблиця 1: Налаштування Пункт меню...
  • Page 414 Пункт меню Опис Використання Значення Заводське нала- штування Функції Активація періодичного зми- вання • Керування користувачем: зми- вання вмикатиметься після спливання значення [Інтервал змивання], відлік інтервалу змивання поновлюватиметься після кожного використання. Тривалість змивання визнача- [Вимк.], ється значенням [Тривалість [Керування • Для наповнення си- змивання].
  • Page 415 Пункт меню Опис Використання Значення Заводське нала- штування [Повне змивання] 3 л За допомогою цього об’єму зми- • Оптимальне змивання 3,5 л унітаза вання налаштовується час від- 4 л криття зливного клапана для 4,5 л • Для функції статистики 6 л повного змивання. Задані значе- 5 л...
  • Page 416 Пункт меню програми Geberit Опис Інформація Показує артикульний номер блока системи керування роботою [Артикульний номер] унітаза. Показує версію мікропрограми системи керування роботою [Версія мікропрограми] унітаза. Показує серійний номер блока системи керування роботою [Серійний номер] унітаза. Показує дату виготовлення блока системи керування роботою...
  • Page 417 електронні прилади потрібно утилізувати не як побутові відходи, а окремо. Кінцеві користувачі зобов’язані законом повертати відпрацьовані прилади для належної утилізації у відповідні громадські організації, дистриб’ютору або Geberit. Численні дистриб’ютори електричних і електронних приладів зобов’язані безоплатно приймати відпрацьовані електричні й електронні прилади. Щоб здійснити...
  • Page 418 安全 关于本文档 本文档适用于对配有电子冲洗阀、采用电源或电池运行、用于无线电开关的 Geberit 坐便器控制器进 行专业维护。 本文档适用于该坐便器控制器带 Bluetooth® 接口的规格。该坐便器控制器的铭牌上标有“DLWC-07-A” 或“DLWC-07-B”和 Geberit Connect 标志。 适用对象 本产品只允许由专业技术人员执行维护和修理。专业技术人员指的是由于其专业培养、培训和/或经验 能够识别风险和避免使用产品时所出现危险的人员。 规定的用途 配有电子冲水触发功能、采用电源或电池运行、用于无线电开关的 Geberit 坐便器控制器专用于触发 Geberit Sigma 暗线冲洗箱的冲水过程。 安全提示 • 修复只能使用原装备件。 • 不得更改产品或在其上加装任何部件。 产品说明 结构 杠杆装置，用于 Geberit Sigma 暗线冲水箱 12 cm 保护板（用于铰接把手或采用电池运行的型号） 配备电池盒的固定框架（采用电池运行的型号） 固定框架（用于铰接把手的型号） Sigma10 操作板（用于铰接把手的型号） 9007207317924235 © 09-2024...
  • Page 419 868.4 MHz 无线电开关的最大输出功率 5 dBm 无线电技术 Bluetooth® Low Energy 频率范围 2400–2483.5 MHz 最大输出功率 4 dBm 1) 电池使用寿命：约 2 年或 5 万次冲洗 2) Bluetooth® 品牌及其标志为 Bluetooth SIG, Inc. 版权所有，Geberit 持有许可证才能使用。 简化的欧盟一致性声明 Geberit International AG 在此声明，配有电子冲水触发功能、采用电源或电池运行、用于无线电开关的 Geberit 坐便器控制器无线电设备类型符合欧盟指令 2014/53/EU。 欧盟一致性声明的全文可参见以下网址：https://doc.geberit.com/971248000.pdf. 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 420 试运转 建立无线电连接 ✓ LED 灯闪烁（3 下）。无线电连接已建 立。 按下控制器上的按键（1 下）。 断开无线电连接 ✓ LED 灯闪烁（1 下）。 无线电连接出现问题时，可以试试将无线电连接断 开，然后重新建立连接。 在 30 秒内按下无线电开关的全部冲水按钮或 铰接把手上的冲水按钮。 将控制器上的按键按住 10 秒钟，直至 LED 指示灯第 2 次闪烁。 ✓ 无线电连接已断开。 重新建立无线电连接。→ 参见"建立无线电连 接", 页码 420。 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 421 操作 Geberit App 有多个 Geberit App 可用于操作、设置和维修。这些 App 通过 Bluetooth® 接口与设备通信。 对于安卓和 iOS 智能手机，在各自的 App Store 中可免费获得 Geberit App。 与设备建立连接 触发冲水功能 ▶ ▶ 扫描二维码并遵循着陆页上的说明。 按下无线电开关或铰接扶手上的按键，即可 触发冲水。 出于测试目的，也可以用 Geberit App 触发冲水。 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 422 软件故障 ▶ 用 Geberit 应用程序重新启动坐 水不断流入陶瓷坐便器中。 便器控制器。 坐便器水箱中冲水阀的平垫圈损坏 ▶ 更换平垫圈。 坐便器水箱中的加注阀损坏 ▶ 更换加注阀。 ▶ 用冲水阀设置全部和部分冲水。 冲水量设置错误 陶瓷坐便器的冲洗状况不令人满 ▶ 用 Geberit App 设置全部冲水。 意。 陶瓷坐便器积垢 ▶ 对陶瓷坐便器除垢。 ▶ 切断电源（住房内的保险丝） 10 秒钟。 软件故障 ▶ 用 Geberit 应用程序重新启动坐 便器控制器。 电源中断 ▶ 检查电源（住房内的保险丝）。 ▶ 更换电池。→ 参见操作指导手册...
  • Page 423 维护 “维护”章节结构 更换杠杆装置 本章中的操作步骤必须参照附录中的相关图示顺序 拆卸固定框架。→ 参见图示顺序 , 页 执行。操作步骤中引用了相关的图示顺序。 码 443。 由营运商进行维护 拔出电源电缆。 可以由营运商更换电池。→ 参见操作指导手册 970.775.00.0。 由专业技术人员进行维护 只允许由专业技术人员执行下列章节中的维护作 业。 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 424 取出杠杆装置，然后对其进行专业化废弃处 插入电源电缆。 理。 安装新杠杆装置。 按下控制器上的冲水按钮 1 次。 ✓ LED 灯闪烁（1 下）。 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 425 在 30 秒内按下无线电开关的全部冲水按钮或 如有必要，安装 Geberit App 并记录新的杠 铰接把手上的冲水按钮。 杆装置的配对密码。 ✓ LED 灯闪烁（3 下）。无线电连接已建 立。 安装固定框架。→ 参见图示顺序 , 页 码 444。 检查功能。→ 参见"触发冲水功能", 页码 421。 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 426 用 Geberit App 进行设置 将 Geberit App 与设备连接后，可使用下列功能和设置： • 操作： – 冲水：触发全部或部分冲水 – 清洁：停止冲洗阀功能数分钟 • 设置参数和功能 → 参见表 1：“设置” • 显示设备信息，如电池电量或固件版本 → 参见表 2：“信息” • 显示使用情况的统计值 → 参见表 2：“信息” • 导出设备信息和统计值 • 显示故障信息 • 执行固件升级 • 保存和传输预设 设置可在 Geberit App 中保存为预设并传输至同型号的其他设备。...
  • Page 427 菜单项 说明 用途 数值 出厂设置 3.5 l [全部冲水] • 陶瓷坐便器的最佳冲洗 通过该冲洗量设置打开冲水阀进行 4.5 l • 用于统计功能 全部冲水的时间。给出的冲水量为 • 用于计算间隔冲水的冲 参考值，视陶瓷坐便器的不同而各 5.5 l 水量 异。 6.5 l [冲洗量设置] [部分冲水（统计）] • 用于统计功能 为了计算用水量，必须给出部分冲 1–5 l • 用于计算间隔冲水的冲 水的冲洗量。可用冲水阀设置部分 水量 冲水的冲水量。 [加注时间] • 用于统计功能 计算用水量时，必须给出部分冲水 0–240 s 24 s •...
  • Page 428 表格 2: 产品信息 Geberit App 的菜单项 说明 信息 [商品号] 显示坐便器控制器的商品号。 [固件版本] 显示控制器的固件版本。 [序列号] 显示控制器的序列号。 [制造日期] 显示控制器的制造日期。 [供电方式] 显示供电方式（供电系统或电池）。 [电池] 显示电池容量。 统计 [统计] 显示所需时间段内的各种信息，如使用次数或耗水量。 计数器 [总运行天数] 显示自试运转以来的运行天数。 [上一次通电起的运行天数] 显示自最后一次接通起的运行天数。 [总使用次数] 显示自试运转以来的使用次数。 [上一次通电起的使用次数] 显示自最后一次接通起的使用次数。 [总冲水次数] 显示自试运转以来的冲洗次数。 [上一次通电起的冲洗次数] 显示自最后一次接通起的冲洗次数。 [总手动冲水次数] 显示自试运转以来的手动冲水次数。 [上一次通电起的手动冲水次数] 显示自最后一次接通起的手动冲水次数。 [总全部冲水次数] 显示自试运转以来的全部冲水次数。...
  • Page 429 ‫مؤه ل ًا بفضل ما حصل عليه من تعليم وتدريب و/أو خبرة للتعرف على المخاطر وتجنب التهديدات التي‬ .‫تظهر عند استخدام المنتج‬ ‫االستخدام المطابق للتعليمات‬ ‫ المزود بنظام شطف يفعل إلكترون ي ًا ويعمل بالشبكة‬Geberit‫تم تصميم نظام التحكم في مرحاض‬ ‫الكهربائية أو البطارية والمزود بزر السلكي من أجل عملية الشطف في صرافات مياه الحمام المثبتة‬ .Geberit Sigma‫على الجدار‬...
  • Page 430 ‫مواصفات ال م ُنتج‬ ‫وصف التركيب‬ ‫ سم‬Geberit Sigma 12 ‫تجهيزة رفع لخزان الشطف الداخلي‬ (‫لوح حماية )للموديالت ذات مقبض الدعم القابل للطي أو التشغيل بالبطارية‬ (‫إطار تثبيت مع درج للبطارية )للموديالت التي تعمل بالبطارية‬ (‫إطار تثبيت )للموديالت ذات مقبض الدعم القابل للطي‬...
  • Page 431 ‫إعالن المطابقة المبسط لالتحاد األوروبي‬ ‫ أن نوع األنظمة الالسلكية بنظام التحكم في‬Geberit International AG ‫بموجب هذا اإلعالن، تصرح شركة‬ ‫ والمزود بنظام شطف يفعل إلكترون ي ًا ويعمل بالشبكة الكهربائية أو‬Geberit ‫المرحاض المقدم من شركة‬ .EU/2014/53 ‫البطارية والمزود بزر السلكي يتطابق مع التوجيه‬...
  • Page 432 ‫قطع االتصال الالسلكي‬ ،‫إذا كانت هناك مشاكل في االتصال الالسلكي‬ .‫فينصح بقطع االتصال الالسلكي وإعادة توصيله‬ ‫استمر في الضغط على الزر الموجود بنظام‬ ‫التحكم لمدة 01 ثوان حتى تومض لمبة‬ .‫ مرتين‬LED .‫تم قطع االتصال الالسلكي‬ ⇐ ‫قم باستعادة االتصال الالسلكي. → انظر‬ .431 ‫“إنشاء...
  • Page 433 ‫ للتشغيل واإلعدادات والصيانة. تتواصل التطبيقات مع الجهاز عبر واجهة‬Geberit ‫تتوفر العديد من تطبيقات‬ .®Bluetooth ‫ في متجر التطبيقات الخاص‬iOS ‫ و‬Android ‫ مجا ن ًا للهواتف الذكية التي تعمل بنظام‬Geberit ‫تتوفر تطبيقات‬ .‫بك ل ٍ منهما‬ ‫إنشاء االتصال مع الجهاز‬...
  • Page 434 → .‫أعد إنشاء االتصال الالسلكي‬ ◀ ,”‫انظر “إنشاء االتصال الالسلكي‬ ‫االتصال الالسلكي مفصول‬ .431 ‫صفحة‬ ‫استبدل تجهيزة الرفع. → انظر‬ ◀ ‫“إستبدال جهاز الرفع”, صفحة‬ ‫تجهيزة الرفع بها خلل‬ .435 .Geberit ‫1( يمكن قراءة حالة شحن البطاريات بواسطة تطبيق‬ 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 435 ‫اإلصالح‬ ‫إستبدال جهاز الرفع‬ ‫التركيب فصل اإلصالح‬ ‫يجب تنفيذ التعليمات المذكورة في هذا الفصل‬ ‫قم بفك إطارات التثبيت. → راجع متوالية‬ ‫بجانب متواليات األشكال المعنية في الملحق. تشير‬ .‫, 344 صفحة‬ ‫األشكال‬ .‫التعليمات إلى متوالية األشكال المعنية‬ .‫فك كابل التغذية بالكهرباء‬ ‫اإلصالح...
  • Page 436 .‫إدخال كابل التغذية باإلمداد الكهربائي‬ .‫أخرج البطاريات وتخلص منها بالشكل المالئم‬ .‫ركب جهاز رفع جديد‬ .‫اضغط على زر التحكم مرة واحدة‬ 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 437 .(‫ )مرة واحدة‬LED ‫تومض لمبة‬ ⇐ Geberit ‫إذا لزم األمر، قم بتثبيت تطبيق‬ ‫وسجل رمز االقتران السري لتجهيزة الرفع‬ ‫اضغط الزر الالسلكي أو الزر الموجود على‬ .‫الجديدة‬ 30 ‫قضيب الدعم القابل للطي في غضون‬ .‫ثانية للكمية الكاملة‬ ‫ )3 مرات(. تم إنشاء‬LED ‫تومض لمبة‬...
  • Page 438 ‫تصدير معلومات الجهاز والقيم اإلحصائية‬ • ‫عرض رسائل الخطأ‬ • ‫تنفيذ تحديثات البرامج الثابتة‬ • ‫حفظ ونقل اإلعدادات االفتراضية‬ • .‫ ونقلها إلى أجهزة أخرى من نفس النوع‬Geberit ‫يمكن حفظ اإلعدادات كإعدادات افتراضية في تطبيق‬ ‫جدول ١: اإلعدادات‬ ‫ضبط‬ ‫القيمة‬ ‫االستعمال‬ ‫الوصف‬ ‫بند القائمة‬ ‫المصنع‬...
  • Page 439 ‫ضبط‬ ‫القيمة‬ ‫االستعمال‬ ‫الوصف‬ ‫بند القائمة‬ ‫المصنع‬ ‫الوظائف‬ ‫تفعيل الشطف بين فترات‬ ‫فاصلة‬ :‫يتم التحكم بواسطة المستخدم‬ • [‫بعد انقضاء الفترة الزمنية بين‬ ‫]الشطف، يتم تشغيل الشطفة‬ ‫بحيث يتم إعادة بدء الفترة‬ ‫الزمنية بين الشطف مجد د ًا عند‬ [‫يتم[ ،]إيقاف‬ ‫كل...
  • Page 440 ‫ضبط‬ ‫القيمة‬ ‫االستعمال‬ ‫الوصف‬ ‫بند القائمة‬ ‫المصنع‬ ‫3 لتر‬ [‫]الشطف بالكمية الكاملة‬ ‫الشطف األمثل‬ • ‫5.3 لتر‬ ‫يتم استخدام كمية الشطف هذه‬ ‫لسيراميك المرحاض‬ ‫4 لتر‬ ‫لضبط وقت فتح صمام الشطف‬ ‫5.4 لتر‬ ‫لوظيفة اإلحصائيات‬ • ‫6 لتر‬ ‫للشطف بالكمية الكاملة. كميات‬ ‫5 لتر‬ ‫لحساب كمية الشطف‬ •...
  • Page 441 ‫جدول ٢: فهرس المحتويات‬ ‫الوصف‬ Geberit ‫بند القائمة تطبيق‬ ‫معلومات‬ .‫ي ُظهر رقم الصنف لجهاز التحكم بالمرحاض‬ [‫]رقم الصنف‬ .‫ي ُظهر إصدار البرنامج الثابت لنظام التحكم‬ [‫]إصدار البرنامج الثابت‬ .‫ي ُظهر رقم التسلسل لنظام التحكم‬ [‫]رقم التسلسل‬ .‫ي ُظهر تاريخ تصنيع نظام التحكم‬...
  • Page 442 Geberit ‫بإعادة األجهزة القديمة إلى السلطات العامة للتخلص من النفايات أو الموزعين أو الشركة المصنعة‬ ‫للتخلص منها بالشكل المناسب. يلتزم العديد من موزعي األجهزة الكهربائية واإللكترونية القديمة باستعادة‬ ‫ اتصل بشركة التوزيع أو‬Geberit ‫األجهزة الكهربائية واإللكترونية القديمة مجا ن ًا. لإلرجاع إلى الشركة المصنعة‬ .‫الخدمة المسؤولة‬...
  • Page 443 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 444 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 445 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 446 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 447 9007207317924235 © 09-2024 970.392.00.0(02)
  • Page 448 Geberit International AG Schachenstrasse 77, CH-8645 Jona documentation@geberit.com www.geberit.com 9007207317924235 © 09-2024 970.392.00.0(02)

This manual is also suitable for:

115867sn6

Table of Contents
