DY 50
DY 44...48
Kurzschluss- und überlastfest / Short circuit and overload protected / Protection court circuit
für / for / pour -
Wandmontage / Wall mounting / Montage mural
DY 55
LED blinkt - flashes - clignoté:
Kurzschluß - Short circuit -
Court-circuit
Clip aufstecken
Snap in clip
Encliquete le clip
049 489
Verstärker - Amplifier - Amplificateur

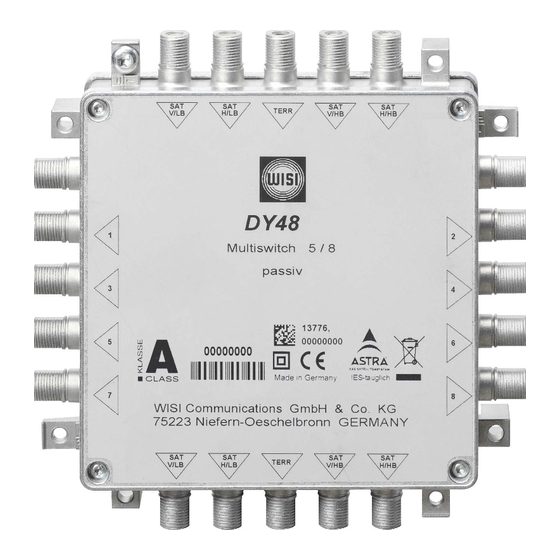

Multischalter - Multiswitches - Commutateurs multiprise
WISI QUADRO LNC
Steckernetzteil- Plug-type power supply -
Zubehör - Accessories - Accessoires
BETRIEBSANLEITUNG
OPERATING INSTRUCTIONS
INSTRUCTIONS DE MONTAGE
Alimentation secteur
Technische Änderungen vorbehalten
Subject to technical change.
Modifications techniques réservées.
- 1 -
Advertisement
Table of Contents
Related Manuals for Wisi DY 55
Summary of Contents for Wisi DY 55
- Page 1 BETRIEBSANLEITUNG OPERATING INSTRUCTIONS INSTRUCTIONS DE MONTAGE DY 50 Verstärker - Amplifier - Amplificateur DY 44...48 Multischalter - Multiswitches - Commutateurs multiprise Kurzschluss- und überlastfest / Short circuit and overload protected / Protection court circuit für / for / pour -...
- Page 2 14/21 dB Dämpfung / Attenuation / Attenuateur SAT: 15 dB TERR: 18 dB Entzerrung / Equalization / Egalisation 7 dB fest, fix Anschlüsse / Connectors / Connecteurs 13 V 18 dB 15 dB WISI AMPLIFIER - 2 - DY 50...
- Page 3 154 x 113 x 40mm Zubehör / Accessories / Accessoires DY 55 Steckernetzteil 230 VAC - 50/ 60 Hz Plug type - Alimentation secteur 13 VDC - 1600 mA kurzschlußfest / Short circuit protected / Protection court circuit - 3 - DY 50...
- Page 4 DY 44 MULTISCHALTER 5/4 KASK. 13VDC TOPLINE MULTISYSTEM II DAS SYSTEM - MADE IN GERMANY über Verstärker DY 50/Steckernetzteil DY 55 via amplifier DY 50/plug-type power supply DY 50 avec amplificateur DY 50/DY 55 alimentation secteur Frequenzbereich - Frequency range -...
- Page 5 2. Technische Daten - Specifications - Caractéristiques techniques SAT-Eingang / SAT input / Entrée SAT Frequenzbereich / Frequency range / Bande de fréquence 950-2400 MHz Durchgangsdämpfung / Thru loss / Atténuation de passage 2,5 - 5 dB Terr.-Eingang / Terrestrial input / Entrée terr. Frequenzbereich / Frequency range/ Plage de fréquence 47-862 MHz Durchgangsdämpfung / Thru loss / Atténuation de passage...
- Page 6 Allgemeines / General Anschlüsse / Connectors / Connecteurs 75 Ω Impedanz / Impedance / Impédance Betriebsspannung / Power supply / Alimentation 11-20 VDC Stromaufnahme Teilnehmeranschluß / max. 20 mA Current consumption user / Consommation courant utilisateur Umgebungstemperatur / Ambient temperature / Température ambiante -20°...
- Page 7 Montageort - Place of installation - Lieu de montage DY 50 Beispiel - Example - Exemple WISI WISI ORBIT ® ORBIT ® QUADRO QUADRO V/LB V/HB H/HB H/LB 18 dB 15 dB DY 50 DY 50 AMPLIFIER SAT/TERR. TOPL INE MULTISYSTEM II DAS SYSTEM - M ADE IN GERMANY HÜP...
- Page 8 Pegelplan - Level chart - Plan du niveau Beispiel - Example - Exemple 24...96 Teilnehmer / User / Utilisateurs OY48 Auskoppeldämpfung 20 dB MK 95P Dämpfung SAT/TERR 15 / 8 dB DO33 Anschlußdämpfung 1 dB Gesamtdämpfung 36 / 29 dB OY48 Durchgangsdämpfung 5 dB...
- Page 9 48 Teilnehmer - User - Utilisateurs WISI QUADRO HÜP DY 55 V/LB V/HB H/HB H/LB 15 dB 18 dB DY 50 AMPLIFIER SAT/TERR. TOPLINE MULTISYSTEM II DAS SYSTEM - MADE IN GERMANY 5 x DV 49 V/LB H/LB V/HB H/HB DY 48 DY 48 MULTISCHALTER 5/8 KASK.
- Page 10 96 Teilnehmer - User - Utilisateurs DY 48 WISI QUADRO DY 48 HÜP DY 55 DY 50 V/LB V/HB H/HB H/LB DY 48 15 dB 18 dB DY 50 AMPLIFIER SAT/TERR. TOPLINE MULTISYSTEM II DAS SYSTEM - MADE IN GERMANY...
