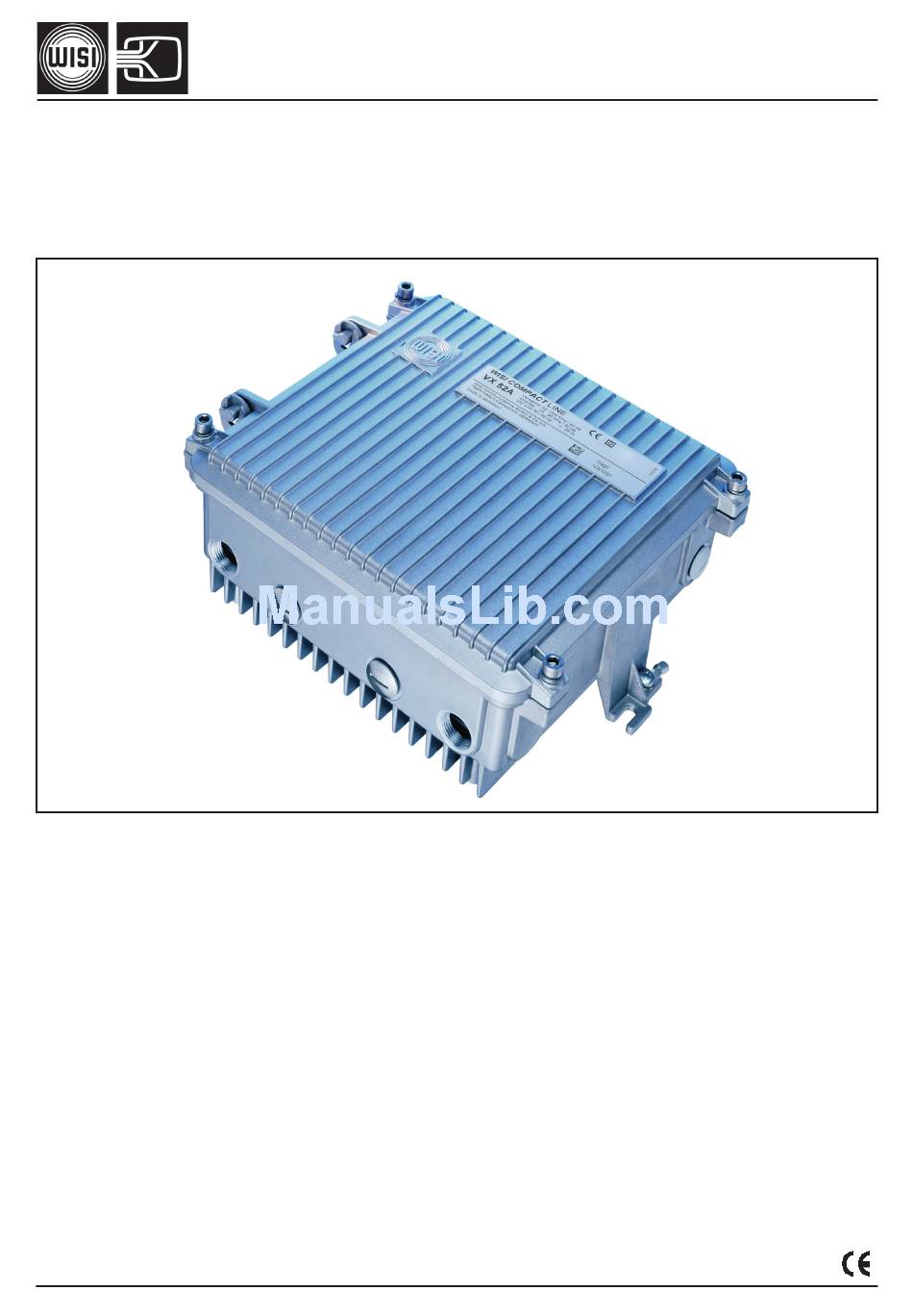

Page 1

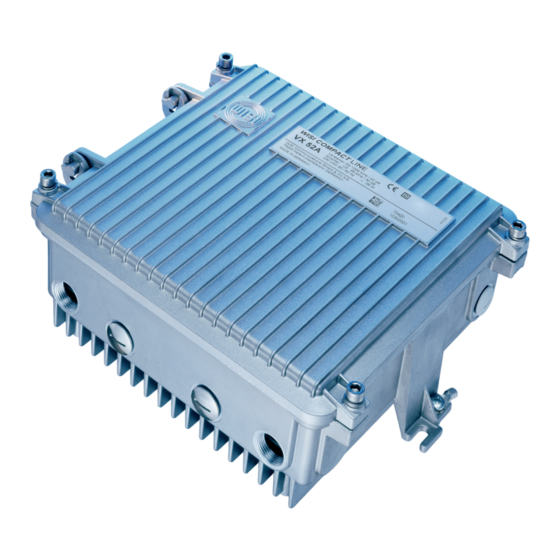

Rückkanalverstärker steckbar Compact high level CATV amplifier All settings (gain, slope etc. ) by WISI control unit (OK 41 handset) or LMT (laptop) if a HMS transponder is used Includes interface for NMS functionality Diplex filters and splitter/tap-modules pluggable ...
Page 2
Die Verstärker werden ohne Gehäusekuppler ausgeliefert. Sicherheitsanforderungen! Servicearbeiten dürfen nur vom Fachpersonal durchgeführt werden. Netzspannungsführende Teile beachten ! Netzbetriebene Geräte dürfen im Freien nur in einem isolierten Wetter- schutzgehäuse betrieben werden. The amplifiers are supplied without glanded cable connectors. Safety instructions! Services and repairs should only be carried out by experts.
Page 3
Steckplätze der Module - Plug-in slots of modules VX 50 XE 50 A XE 50 A Remote Control Module Zubehör Verteiler / Abzweiger XM 51 A 4 / 4 Accessories Splitter / Tap offs XM 53 8 / 2 XM 55 13 / 1 XM 56 18 / 1...
5.2 Power supply 1. Feed in the remote power to the power supply unit. 2. For VX 52 A: insert the power plug in the AC wall outlet. 3. For VX 53 A: connect the remote power via plug-in fuses to the RF connectors at the input and output*.
Allgemeines / General via plug-in fuses to the RF connectors Anschlußbuchsen / Sockets PG 11 Netzspannung / Power supply VX 52 A 180-265 VAC (50/60 Hz) Blitzschutz- Lightning protection Fernspeisespannung / Remote power VX 53 A 27-65 VAC (50/60 Hz) an allen Ein- und Ausgängen...
Page 8
Parametereinstellung mit Handset Anschluß Handset OK... (Zubehör) Handset an Buchse „RJ-11“ einstecken. Betriebsspannung anschließen. Parameter-Menü Tasten. — Parameter wählen. V X 53A I S I ¥ Taste. — Weiter zum Parameter-Untermenü. 1. 0 0 Taste. — Zurück. Parameter-Untermenü...
Page 9
ASC-Modul eingesteckt Vor dem Einstellen der Pkt. 2...5: ASC auf off stellen. ASC auf on stellen. Regelung Nach dem Einstellen und Speichern: nun aktiv. Die Parameter werden angezeigt. Legende 9. ASC Unit Anzeige der eingestellten Parameter, = Automatic Slope Control 9.1 CP: + 0.0 RF: 127= die nach dem Speichern abgefragt...
Page 10
Parameter settings with handset Connection Handset OK... (accessory) Plug the handset into socket „RJ-11“. Connect the supply voltage. Parameter menu V X 53A I S I ¥ keys — Select parameter. 1. 0 0 — Open parameter sub-menu. ...
Page 11
ASC modul plugged in set ASC to off. Before setting points. 2...5: set ASC to on. ASC is activ. After setting and storing: Parameters are displayed. Legende 9. ASC Unit = Automatic Slope Control Parameter settings: Are displayed 9.1 CP: + 0.0 RF: 127= ASC on = Controlling on after „Save data to EEPROM“.
Page 12
WISI Communications GmbH & Co. KG Empfangs- und Verteiltechnik Wilhelm-Sihn-Straße 5-7, 75223 Niefern-Oeschelbronn, GERMANY Tel.: 07233 / 66-292, Fax: 66-320 Technische Änderungen und Druckfehler vorbehalten! E-Mail: info@wisi.de, http://www.wisi.de Technical Modifications reserved. WISI cannot be held liable for any printing error. excellence in digital ...
