WISI VALUE LINE
VX 24
Ortsgespeister Verstärker /
Local feed distribution amplifier
VX 25
Ferngespeister Verstärker /
Remote feed distribution amplifier
Sehr kompaktes Gehäuse
Alle Einstellungen (Verstärkung, Schräglage usw.)
mit Handset OK 41A oder HMS-Transponder
Hoher Ausgangspegel
Hohe Verstärkung
Rückwegmodul aktiv / passiv
Betriebsanleitung
Operating instructions
Super compact housing
All settings (gain, slope etc.) programmable with
handset OK 41A or HMS transponder
High output level
High gain
Return path module active / passive
043 062
- 1 -
Advertisement
Related Manuals for Wisi VX 24
Summary of Contents for Wisi VX 24
-
Page 1: Operating Instructions

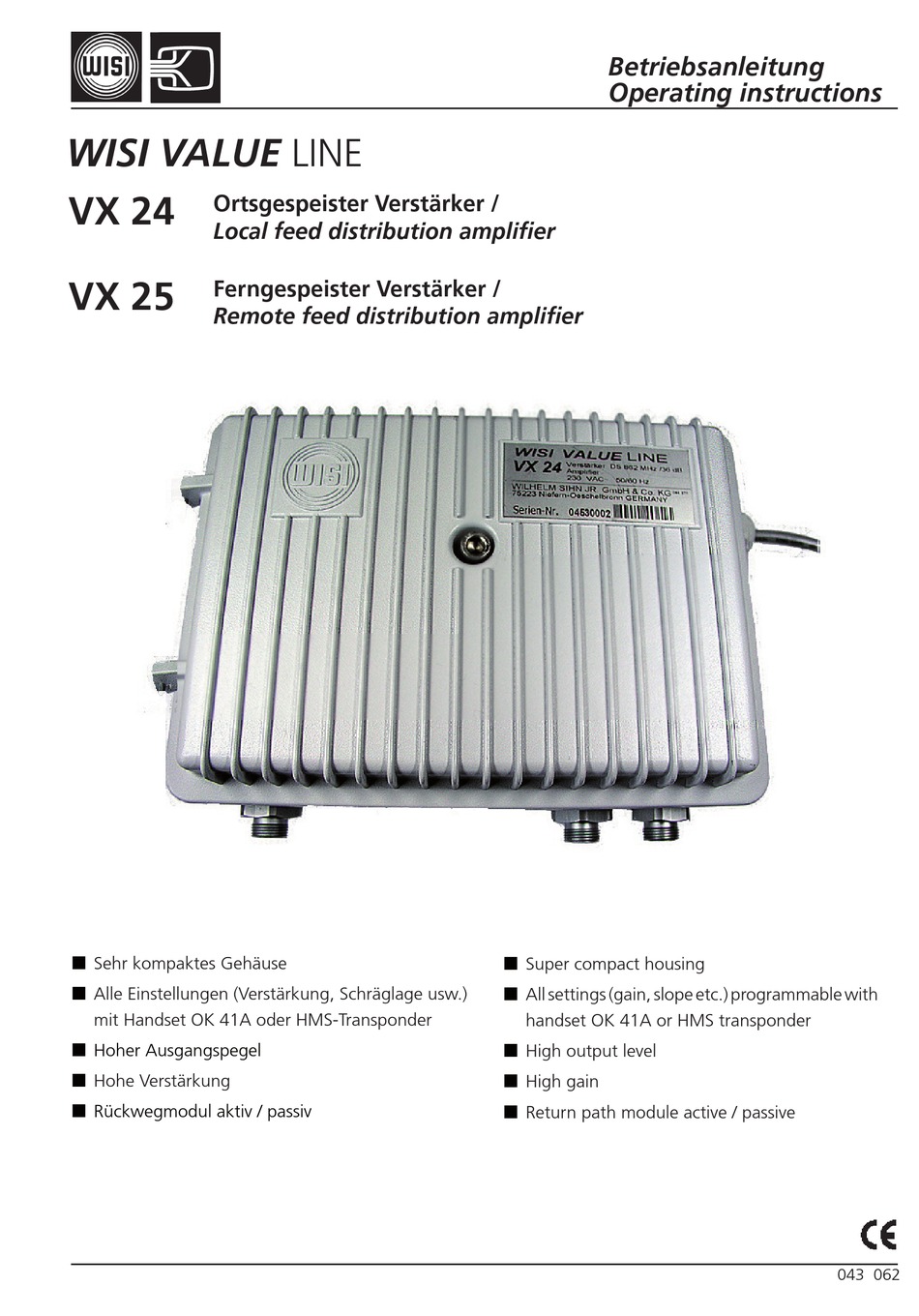

Betriebsanleitung Operating instructions WISI VALUE LINE VX 24 Ortsgespeister Verstärker / Local feed distribution amplifier VX 25 Ferngespeister Verstärker / Remote feed distribution amplifier Sehr kompaktes Gehäuse Super compact housing Alle Einstellungen (Verstärkung, Schräglage usw.) All settings (gain, slope etc.) programmable with ... - Page 2 Die Verstärker werden ohne Gehäusekuppler ausgeliefert. Sicherheitsanforderungen! Servicearbeiten dürfen nur vom Fachpersonal durchgeführt wer- den. Netzspannungsführende Teile beachten ! Netzbetriebene Geräte dürfen im Freien nur in einem isolierten Wetterschutzgehäuse betrieben werden. The amplifiers are supplied without glanded cable connec- tors. Safety instructions! Services and repairs should only be carried out by experts.
- Page 3 VT 24 Zubehör / Accessories Bestellinformationen / Ordering informations VT 24 Transponder Type VX 24 / 25 Zubehör werkseitig separat bestellen ex factory Accessory Handset OK 41 / OK 41A separate order XE 20A / 0300 Diplex-Filter...
-
Page 4: Technische Daten / Specifications
3. Screw down the inner conductors. of the main board or directly 4. For VX 24: insert the power plug in the AC wall outlet. at the remote feed connector of the power supply. 5. For VX 25: connect the remote power via plug-in fuses to the RF connectors at the input and output*. - Page 5 Einspeise-Buchse / Injection socket - 20 dB Meßbuchse / Test socket - 20 dB Allgemeines / General Betriebsspannung / Operating voltage VX 24 180-265 VAC / 50/60 Hz VX 25 27-65 VAC Leistungsaufnahme mit Rückwegverstärker / Power consumption incl. upstream amplifier <13 W Anschlußtechnik / Connectors...
- Page 6 Blockdiagram mit aktivem Rückkanalverstärker-Modul VX 27 A Block diagram with active return path amplifier module VX 27A - 6 -...
- Page 7 Parametereinstellung mit Handset (Zubehör) Anschluß Handset an Buchse "RJ-11" einstecken. Betriebsspannung anschließen. I S I V X 24 1. 0 0 Parameter-Menü Tasten. — Parameter wählen. Taste. — Weiter zum Parameter-Untermenü. Taste. — Zurück. Parameter-Untermenü Left Right ...
- Page 8 Parameter settings with handset (Accessory) Connection Plug the handset into socket "RJ-11". Connect the supply voltage. I S I V X 24 Parameter menu 1. 0 0 keys — Select parameter. — Open parameter sub-menu. — Back. Parameter sub-menu Right Left...
