Tableau de commande de système

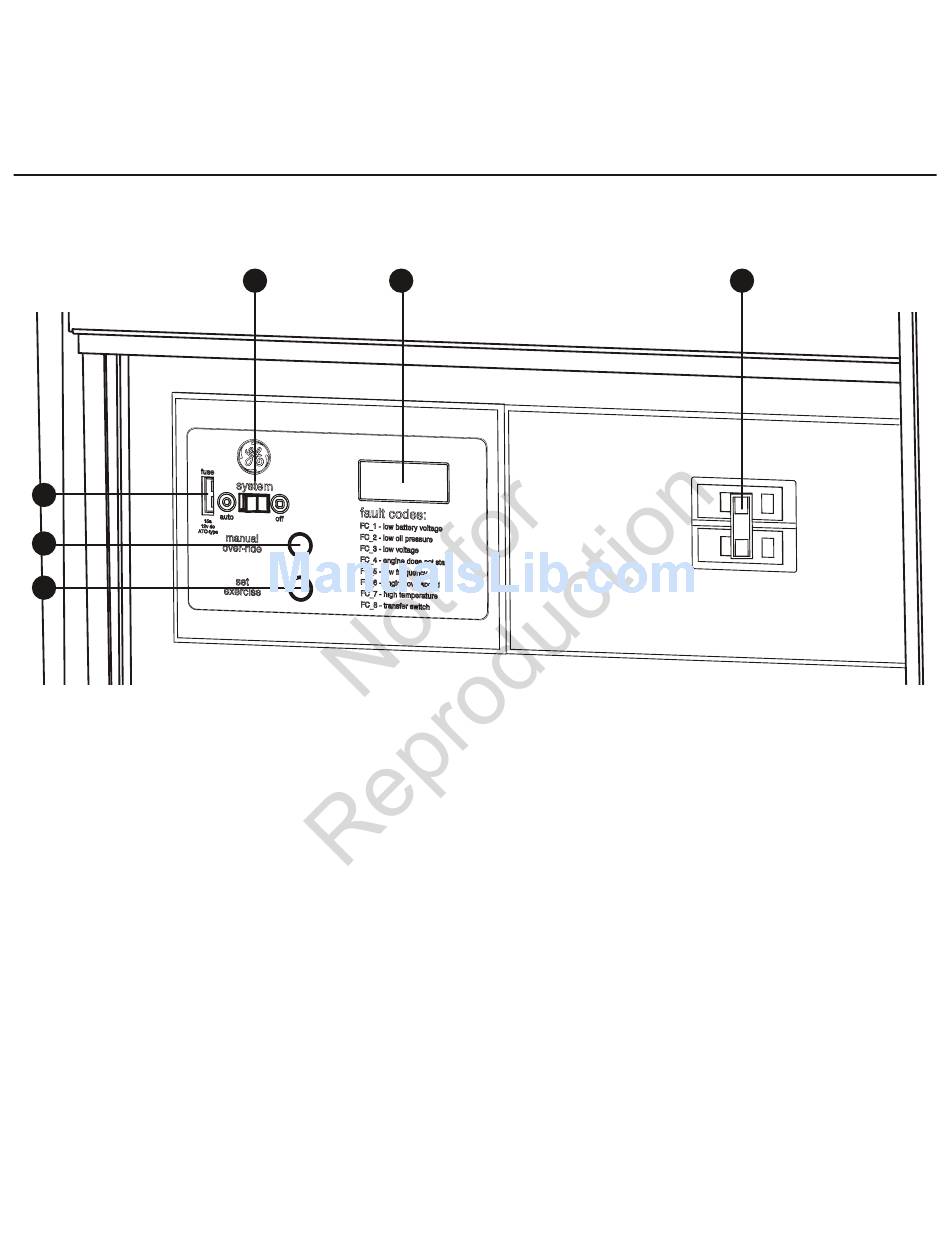

Comparez la présente illustration au tableau de commande de votre génératrice afin
de vous familiariser avec l'emplacement des importantes commandes suivantes:
C
B
A
A ‑ SET EXERCISE (Réglage du cycle d'exercice) - Utilisé pour
régler le jour et l'heure du début du cycle d'exercice. Le
cycle d'exercice ne s'exécute u'en mode AUTO.
B ‑ MANUAL OVER‑RIDE (Surpassement manuel) - Lorsque
l'interrupteur de système est à la position AUTO,
maintenez le bouton enfoncé pendant six secondes pour
démarrer la génératrice. Pour éteindre la génératrice,
maintenez le bouton de surpassement manuel enfoncé
jusqu'à ce que le moteur s'arrête.
C ‑ Fusible de 15 A - Protège les circuits de commande C.C.
du groupe électrogène. Si le fusible est grillé (fondu et
ouvert) ou a été enlevé, le moteur ne peut être lancé ou
démarrer. Remplacez le fusible grillé uniuement par un
fusible ATO identiue de 15 A.
D ‑ Interrupteur de système - Ce dispositif à deux positions
est la commande la plus importante du système et
s'utilise comme suit:
• L a position normale de fonctionnement est la position
"AUTO". Si une panne d'électricité est détectée, le
système démarrera la génératrice. Lorsque l'électricité
66
D E
est rétablie, laissez le moteur stabiliser les températures
internes, fermez la génératrice et attendez la prochaine
panne d'électricité.
• L a position "OFF" ferme la génératrice quand elle
fonctionne, ce qui empêche l'unité de démarrer et de
remettre à zéro toute détection de panne.
E ‑ Affichage numérique - Affiche le nombre total d'heures
de fonctionnement de la génératrice et les codes de
défaillance. Utilisé pour planifier les tâches d'entretien
et le dépannage des problèmes de fonctionnement du
groupe électrogène résidentiel. Un chiffre constant affiché
indique le nombre total des heures de fonctionnement.
Lors de conditions de défaillance, « FC » clignote suivi
d'un code de défaillance. Toutes les conditions de panne
sont décrites dans la section Système de détection
des pannes.
F ‑ Coupe‑circuits - Protège le système contre les court-
circuits et autres conditions de surintensité. Celui-ci doit
être en position ON pour alimenter le commutateur de
transfert automatique.
