Gea B
AL8517
Code / Codice
Power consumption
Consumo di energia
Nominal current
Corrente nominale
Power supply
Alimentazione elettrica
Inrush current / Corrente di spunto
Power factor / Fattore di potenza
Electrical class / Classe elettrica
Weight / Peso
Operating temperature
Temperatura di funzionamento
IP rating / Grado IP
IK rating / Grado IK

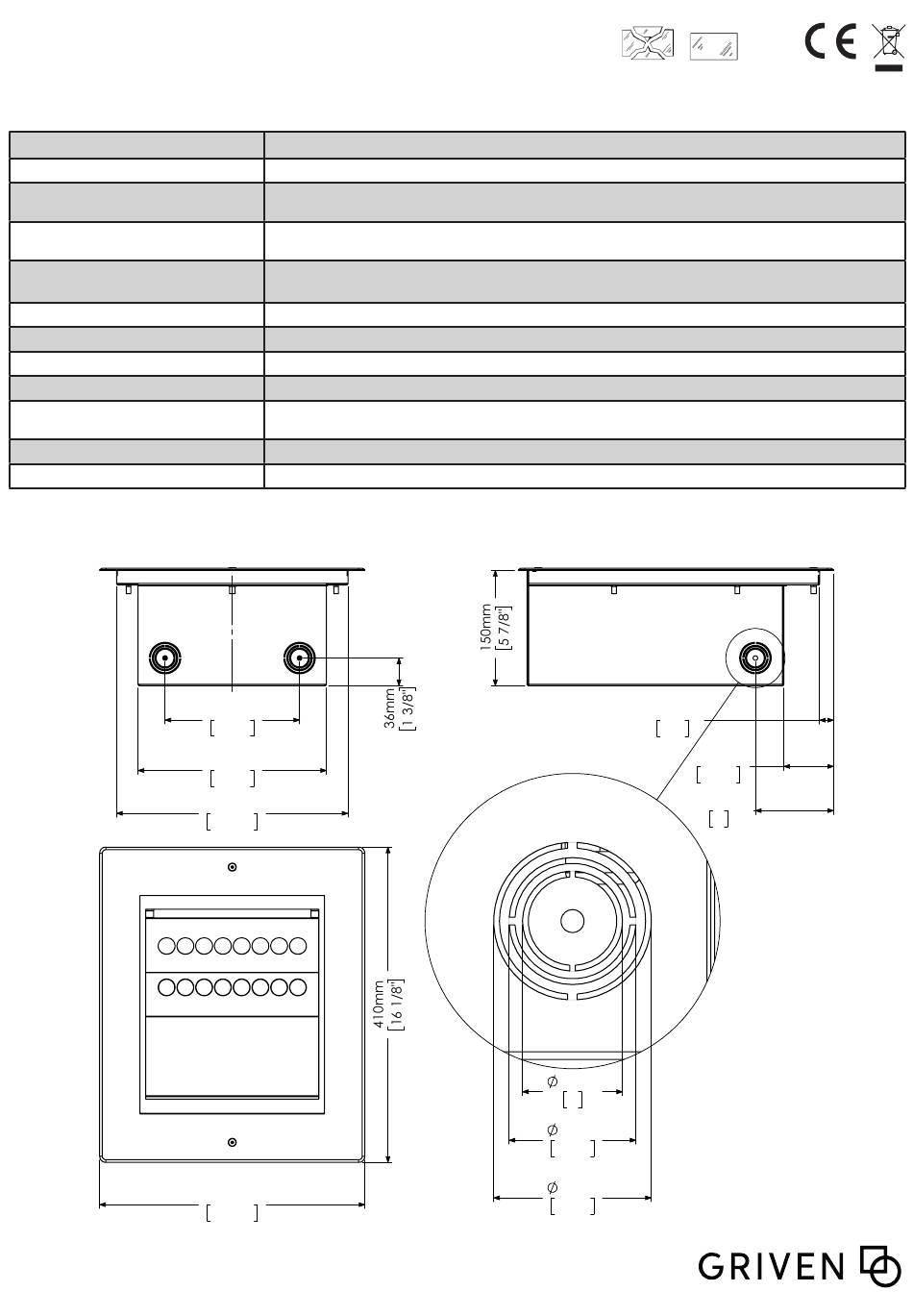

Dimensions / Dimensioni
A
B
C
Griven S.r.l. - Via Bulgaria, 16
46042 Castel Goffredo
Mantova - Italy
User Manual
Rev. 1.0
Date: 21/11/2024
551236
175mm
6 7/8"
245mm
9 5/8"
301mm
11 7/8"
345mm
13 5/8"
Tel. +39.0376.779483
E-mail: sales@griven.com
Web: www.griven.com
57 W Max
0.25 A Max
220-240VAC 50-60Hz
100- 277VAC 50-60Hz
From/Da 0.9 to/a 27.5 A@240VAC, cold start
cos.φ ≥0.95
11 Kg ( 24.2 Lb )
-40°C to +50°C ( -40°F to 122°F )
1 1/4"
1 5/8"
© Copyright Griven 2020 - GRIVEN S.r.l. is continuously
developing and improving all its products.
We reserve the right to change specifications without
prior notification
GEA B
AL8517
I or II
IP67
IK10
18,2mm
3/4"
64,7mm
2 1/2"
101,7mm
4"
26mm
1"
33mm
41mm
