Gea
Code / Codice
Power consumption
Consumo di energia
Nominal current
Corrente nominale
Power supply
Alimentazione elettrica
Inrush current / Corrente di spunto
Power factor / Fattore di potenza
Electrical class / Classe elettrica
Weight / Peso
Operating temperature
Temperatura di funzionamento
IP rating / Grado IP
IK rating / Grado IK

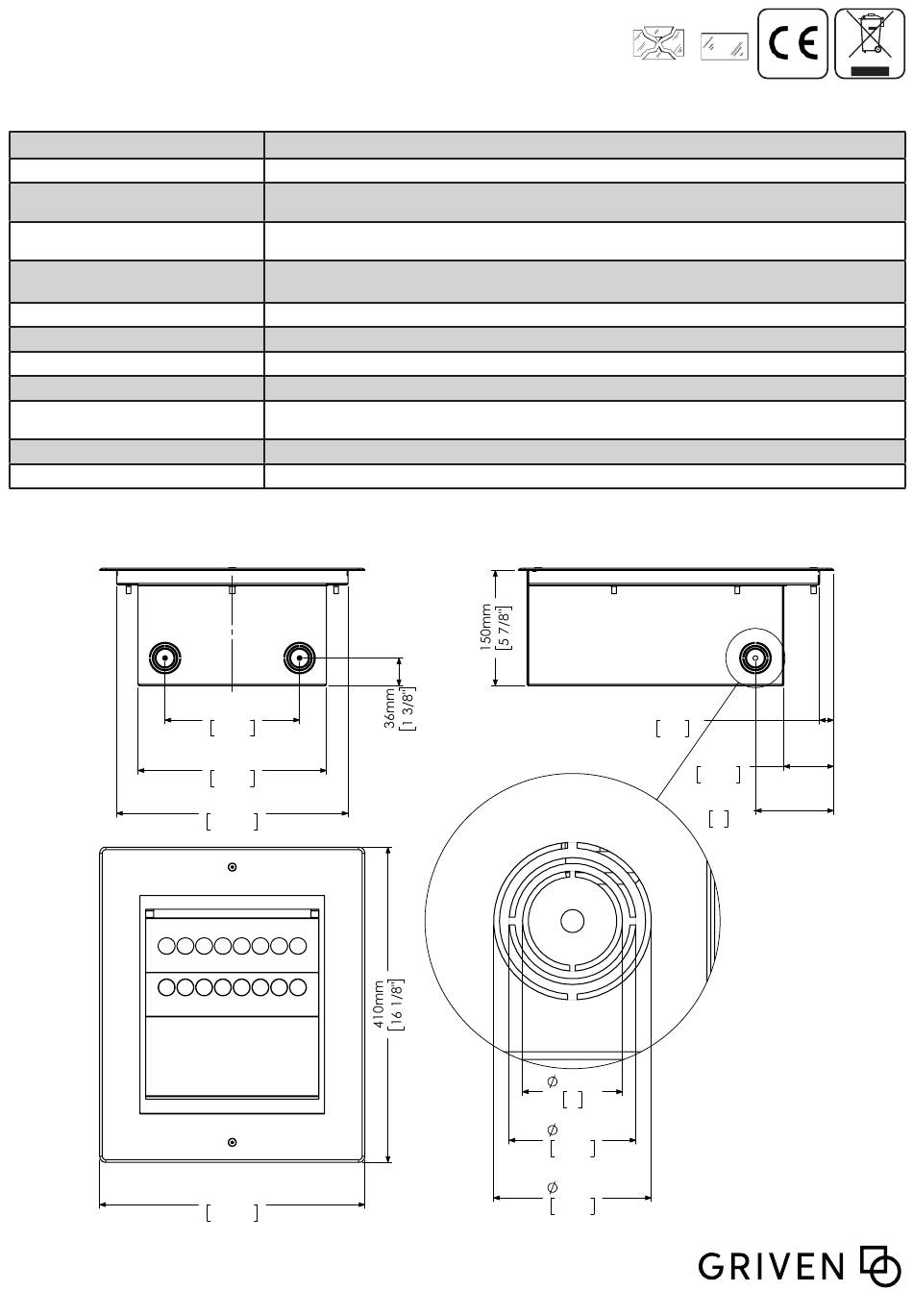

Dimensions / Dimensioni
A
B
C
Griven S.r.l. - Via Bulgaria, 16
46042 Castel Goffredo
Mantova - Italy
User Manual
551188 Rev. 3.0
Date: 05/02/2025
175mm
6 7/8"
245mm
9 5/8"
301mm
11 7/8"
345mm
13 5/8"
Tel. +39.0376.779483
E-mail: sales@griven.com
Web: www.griven.com
0,24 A (CE)
220-240VAC 50-60Hz (CE)
120 and 277VAC 50-60Hz (ETL)
27.5 A@240VAC, cold start
cos.φ= 0.95
I or II S version only
11 Kg ( 24,2 Lb )
-40°C to +50°C ( -40°F to 122°F )
1 1/4"
1 5/8"
© Copyright Griven 2020 - GRIVEN S.r.l. is continuously
developing and improving all its products.
We reserve the right to change specifications without
prior notification
GEA
AL8410
53 W
IP67
IK10
18,2mm
3/4"
64,7mm
2 1/2"
101,7mm
4"
26mm
1"
33mm
41mm
page 1 of 7
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Griven Gea
Summary of Contents for Griven Gea
- Page 1 1 1/4" 41mm 345mm 1 5/8" page 1 of 7 13 5/8" © Copyright Griven 2020 - GRIVEN S.r.l. is continuously Griven S.r.l. - Via Bulgaria, 16 Tel. +39.0376.779483 developing and improving all its products. E-mail: sales@griven.com 46042 Castel Goffredo We reserve the right to change specifications without...
- Page 2 Important notices - Avvisi importanti - This product must be installed in accordance with applicable national and local - Questo prodotto deve essere installato secondo le normative locali, da personale electrical and construction codes by a person familiar with the construction and specializzato.
- Page 3 Installation - Installazione Ensure there is adequate drainage under the ou- Install the formwork. ter casing to avoid water stagnating. Installare la cassaforma. Prevedere un adeguato drenaggio sotto alla con- trocassa per evitare il ristagno di acqua. During installation, make sure that the support base is sufficiently solid, in order to prevent sin- king.
-
Page 4: Installation - Installazione
Installation - Installazione 1.35 3.35 Screw the body into the formwork. Screw the frame back on. Avvitare il corpo nella cassaforma. Riavvitare la cornice. Hex key 3 Hex key 3 with hole Chiave esagonale 3 Chiave esagonale 3 con foro ATTENZIONE - WARNING ITA: I collegamenti dei cavi di tipo “S”... - Page 5 Connection - Connessione “4” type cable ( Power in, Power Out, DMX In, DMX Out ) BLU= N (Neutro) BLUE= N (Neutral) Cavo tipo “4” ( Power in, Power Out, DMX In, DMX Out ) GIALLO/VERDE=Terra YELLOW/GREEN=GND MARRONE=L (Fase) BROWN=L (Live) ROSSO= DMX + RED= DMX + POWER IN...
-
Page 6: Dmx Chart
(l’identificazione avviene con l’accensione di tutti i LED alla massima inten- sità). • Produttore: visualizza il nome del produttore (Griven). • Descrizione del modello: visualizza il modello dell’ap- parecchio. • Descrizione versione software: visualizza la versione attuale del firmware. - Page 7 TERMINATORE DMX 120Ω A - Power Input B - DMX/RDM Controller C - GEA D - Start Line Box - AL5058C with connectors / AL5058M without connectors E - DMX Terminator - AL5169 (with connector) - AL4469 without connectors F - Repower Box - AL5167C with connectors / AL5167M without connectors...
