Trixie natura 62305 Manual

Beschreibung
Pos.
Description
1 Vorderteil inkl. Tür, oben
Upper front part incl. door
2 Vorderteil, unten
Bottom, front part
3 Seitenteil, links
Side panel, left
4 Seitenteil, rechts
Side panel, right
5 Rückwand, oben
Upper back wall
6 Rückwand, unten
Lower back wall
7 Hintere Bodenplatte
Mid-floor, backside
8 Rampe
Ramp
9 Ausziehbare Bodenwanne
Drawer with plastic inlay
10 Trennwand (2-teilig)
Partition (2 parts)
11 Dach, inkl. Scharnieren
Roof, incl. hinges
D
Sie finden eine französische und italienische Anleitung unter der jeweiligen Artikel-Nummer auf www.tri×ie.de.
G Please find instructions in French and Italian under the corresponding item number at www.tri×ie.de.
F Vous trouverez les informations détaillées en français et en italien à chaque référence d'article, sur notre site www.tri×ie.fr.
I Le istruzioni in italiano e francese sono disponibili selezionando il codice dell'articolo sul nostro sito www.tri×ie.it.
040117
Aufbauanleitung/Assembling Instruction/Instruction de montage

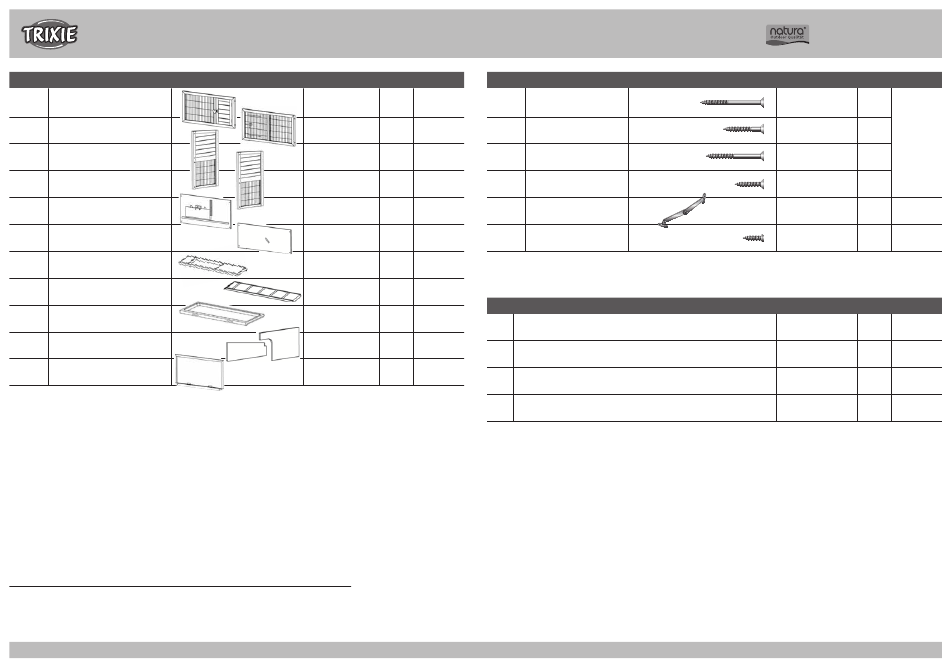

Stückliste/Part List
Maße Anzahl Art.-Nr.
Measurement Quantity Item
900 × 445 × 25 mm 1 62305-10
.
900 × 445 × 25 mm 1 62305-11
.
35 x 950 x 455 mm 1 62305-30
.
35 × 950 × 455 mm 1 62305-31
.
970 × 520 × 12 mm 1 62305-20
.
970 × 370 × 12 mm 1 62305-21
.
890 × 33 × 180 mm 1 62305-42
. Weitere bereits vormontierte Teile (als Ersatzteile separat erhältlich)
Other parts already assembled (spare parts separately available)
830 × 12 × 145 mm 1 62305-41
.
890 × 50 × 273 mm 1 62305-40
.
12 × 195 × 425 mm
1 62305-32
12 × 240 × 425 mm
.
1040 × 40 × 520 mm 1 62305 -50
.
TRIXIE Heimtierbedarf GmbH & Co. KG · Industriestraße 32 · 24963 Tarp · GERMANY · www.tri×ie.de
Beschreibung
Pos.
Description
A Senkkopfschraube
Countersunk screw
B Senkkopfschraube
Countersunk screw
C Senkkopfschraube
Countersunk screw
D Senkkopfschraube
Countersunk screw
E Fangband
Check strap
F Linsenkopfschraube
Lenshead screw
Beschreibung
Description
Scharnier, schmal, für kleine Tür
Hinge, narrow, small door
Scharnier, für Tür oder Dach
Hinge, for door or roof
Scharnier, für Dach
Hinge, for roof
3-Wege Verschlussriegel
3-way locking bolt
Kleintierstall/Small animal hutch
Art.-Nr./Item
Maße Anzahl
Measurement Quantity
ø 3,5 × 60 mm 8+1
.
ø 3,5 × 30 mm
13+1
.
ø 3,5 × 40 mm 1+1
.
ø 3 × 16 mm 2+1
.
plus 4 Schrauben F
28 cm 1
plus 4 screws F
.
ø 3,8 × 16 mm 1
.
Maße Anzahl
Measurement Quantity
3,8 cm 2
5 cm 4
7,6 cm 2
5,5 cm 1
62305
Art.-Nr.
Item
6230-60
6235-60
6235-60
Art.-Nr.
Item
6235-70
.
6235-72
.
6235-74
.
6235-52
.
87980
