Trixie Natura Assembling Instruction & Part List

Art Nr. /

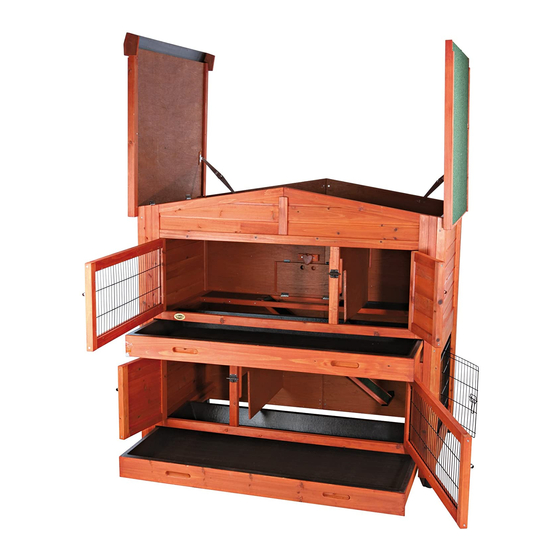

"Natura" Kaninchenstall
Item No.
mit 2 Etagen
62323
Pos. Nr. /
Beschreibung / Description
Pos. No.
Vorderteil, inkl. Tür, oben
Pos. 1
Front part, incl. door, top
Vorderteil, incl. Tür, unten
Pos. 2
Front part, incl. door, bottom
Verbindungsleiste
Pos. 3
Connecting beam
Leiste für Seitenwand
Pos. 4
Beam for sidewall
Seitenteil, links
Pos. 5
Left side panel
Seitenteil, rechts
Pos. 6
Right side panel
Rückwand, oben links
Pos. 7
Top back wall, left
Rückwand, oben rechts
Pos. 8
Top back wall, right
Rückwand, unten links
Pos. 9
Bottom back wall, left
Rückwand, unten rechts
Pos. 10
Bottom back wall, right
Ausziehbare Bodenwanne, unten
Pos. 11
Drawer with plastic inlay, bottom
Trennwand
Pos. 12
Partition
Hintere Bodenplatte
Pos. 13
Mid-floor, rear
Ausziehbare Bodenwanne, oben
Pos. 14
Drawer with plastic inlay, upper
Rampe
Pos. 15
Ramp
Mittelboden, aussen
Pos. 16
Mid-floor, outside
Mittelboden, Mitte
Pos. 17
Mid-floor, middle
Dachteil, links
Pos. 18
Roof part, left
Dachteil, rechts
Pos. 19
Roof part, right
Dachfirst
Pos. 20
Roof ridge
180510
Aufbauanleitung / Assembling Instruction & Stückliste / Parts list
134 x 120 x 83
cm
Abmessung / Anzahl / Art. Nr. /
Measurement Quantity Item No.
1130 x 565 x 25 mm 1 62323-10
1130 x 375 x 25 mm 1 62323-11
30 x 1020 x 25 mm 2 62323-12
685 x 25 x 30 mm 4 62323-33
35 x 1060 x 710 mm 1 62323-30
1. Verbinden Sie das obere und das untere Teil der Vorderseite
35 x 1060 x 710 mm 1 62323-31
660 x 570 x 30 mm 1 62323-20
Verbinden Sie die vier Teile der Rückwand. Befestigen Sie den
herzförmigen Riegel an der Rückwand. Die Metallfixierung für die
630 x 570 x 12 mm 1 62323-21
660 x 560 x 30 mm 1 62323-22
Connect the upper and the lower part of the front panel with help of the
long connecting beams. Fix the short beams in the middle and bottom
630 x 560 x 12 mm 1 62323-23
of the side panels. Connect the four parts of the back panel. Fix the
heart-shaped lock to the back panel. The metal fixation has to be fixed
1130 x 90 x 710 mm 1 62323-40
685 x 340 x 8 mm 2 62323-32
1130 x 25 x 185 mm 1 62323-42
1130 x 85 x 530 mm 1 62323-43
770 x 25 x 150 mm 1 62323-41
395 x 8 x 680 mm 2 62323-52
395 x 8 x 680 mm 1 62323-53
670 x 30 x 800 mm 1 62323-50
670 x 30 x 800 mm 1 62323-51
90 x 60 x 835 mm 1 62323-54
3. Schieben Sie die untere Bodenwanne, die Trennwand und die
TRIXIE Heimtierbedarf GmbH & Co. KG
mit Hilfe der langen Verbindungsleisten. Befestigen Sie die
kurzen Leisten in der Mitte und am Boden der Seitenwände.
Rampe muss an die untere Kante der Rückwand geschraubt
werden.
to the lower edge of the back panel.
hintere Bodenplatte ein.
Insert the lower drawer, the partition and the rear mid-floor.
2. Verbinden Sie die Seitenteile mit der Vorderseite
und auch die Rückwand mit den Seitenteilen.
Connect the side panels to the front part. Fix the back
wall at the side panels.
4. Setzen Sie die obere Bodenwanne ein. Öffnen Sie
die Klappe des Mittelbodens und befestigen Sie
diese mit dem Herzverschluss. Jetzt die Rampe
durch die Öffnung schieben und so festschrauben,
dass der Fuß der Rampe in der Metall-fixierung
steht. Setzen Sie die obere Trennwand ein.
Insert the upper drawer. Open the door of the mid-floor
and fasten it with the lock heart. Put in the ramp and
tighten it. The foot of the ramp has to stand in the metal
fixation. Insert the upper partition.
87980
