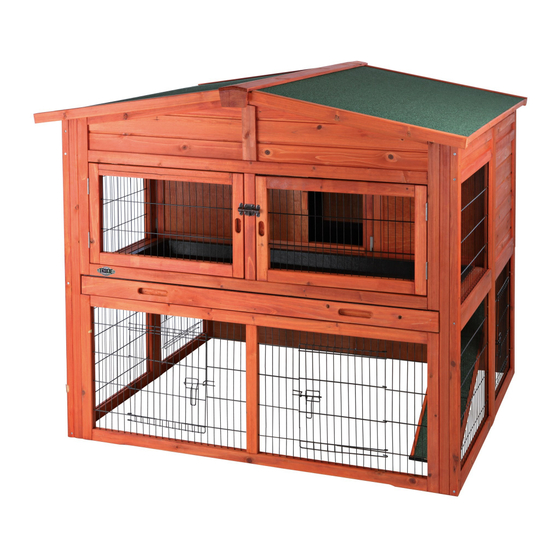

Trixie 62324 Assembling Instruction & Part List

Art Nr. /
Natura Kaninchenstall XXL,
Item No.
2 Etagen
62324
Pos. Nr. /
Beschreibung / Description
Pos. No.
Vorderteil, oben
Pos. 1
Front part, top
Vorderteil, unten
Pos. 2
Front part, bottom
Verbindungsleisten, Vorderwand
Pos. 3
Connecting beam, front panel
Seitenteil, links, vorne
Pos. 4 Pos. 4
Side panel, left, front Side panel, left, front
Oberes Seitenteil, links, hinten
Pos. 5
Upper side panel, left, back
Unteres Seitenteil, links, hinten
Pos. 6
Lower side panel, left, back
Leiste für Seitenteil, links, vorne
Pos. 7
Beam for side panel, left, front
Seitenteil, rechts, vorne
Pos. 8
Side panel, right, front
Seitenteil, rechts, hinten
Pos. 9
Side panel, right, back
Trennwand mit Schiebetür, links
Pos. 10
Partition with slide door, left
Trennwand, rechts
Pos. 11
Partition, right
Rückwand, vielteilig
Pos. 12
Back wall, four-part
Verbindungsrahmen, oben
Pos. 13
Connecting frame, top
Obere Trennwand
Pos. 14
Upper division wall
Ausziehbare Bodenwanne, vorne
Pos. 15
Drawer with plastic inlay, front
Ausziehbare Bodenwanne, hinten
Pos. 16
Drawer with plastic inlay, back Drawer with plastic inlay, back
Mittelboden
Pos. 17
Mid floor
Rampe
Pos. 18
Ramp
Dachplatte, links
Pos. 19
Roof, left
Dachplatte, rechts
Pos. 20
Roof, right
Dachfirst
Pos. 21
Roof ridge
190411 190411

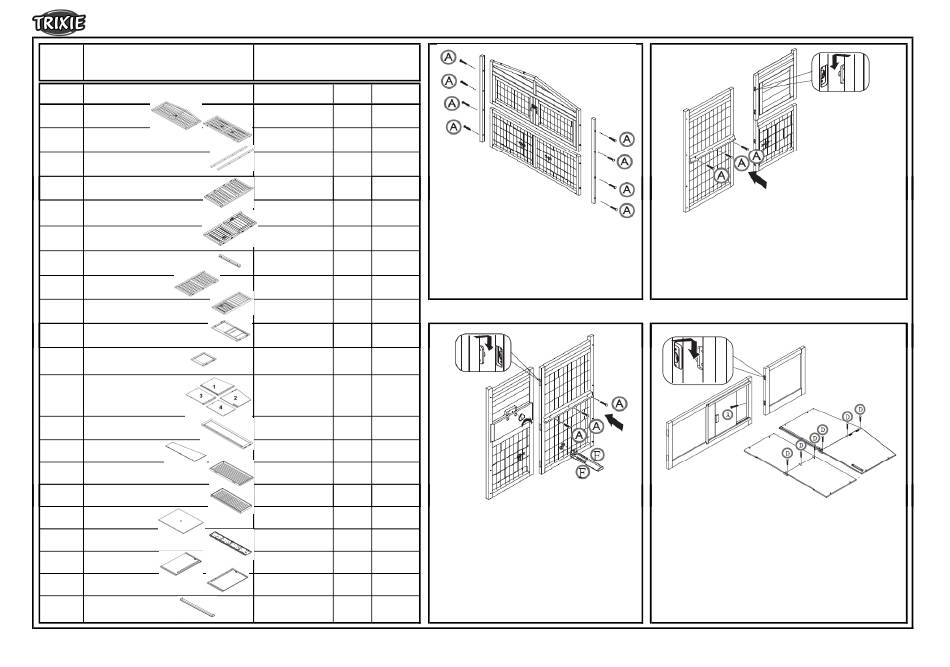

Aufbauanleitung / Assembling Instruction & Stückliste / Parts list
135 × 115 x 112 cm
Abmessung / Anzahl / Art. Nr. /
Measurement Quantity Item No.
1156 x 575 x 25 mm 1 62324-10
1156 x 446 x 25 mm 1 62324-11
30 x 992 x 25 mm 2 62324-12
25 x 986 x 529 mm 25 x 986 x 529 mm 1 1 62324-30 62324-30
25 x 476 x 450 mm 1 62324-31
25 x 510 x 450 mm 1 62324-32
478 x 40 x 35 mm 2 62324-35
25 x 986 x 529 mm 1 62324-33
25 x 986 x 450 mm 1 62324-34
826 x 387 x 38 mm 1 62324-36
390 x 387 x 30 mm 1 62324-37
658 x 624 x 38 mm 1) 62324-20
633 x 624 x 25 mm 2) 62324-21
1
658 x 460 x 28 mm 3) 62324-22
633 x 460 x 13 mm 4) 62324-23
38 x 220 x 954 mm 1 62324-45
605 x 236 x 5 mm 1 62324-46
1150 x 57 x 528 mm 1 62324-43
1083 x 57 x 426 mm 1 62324-44
585 x 13 x 474 mm 2 62324-42
3. Verbinden Sie das vordere und das hintere Teil der
147 x 19 x 940 mm 1 62324-41
Schrauben Sie dann die kurze Leiste in die Mitte des
673 x 57 x 1118 mm 1 62324-50
Connect the front and back of the right side panel with the
673 x 57 x 1118 mm 1 62324-51
side panel. Fix the heart lock and screw the metal fixation to
90 x 60 x 1150 mm 1 62324-52
TRIXIE Heimtierbedarf GmbH & Co. KG TRIXIE Heimtierbedarf GmbH & Co. KG
1. Verschrauben Sie das obere und das untere
Vorderteil mit Hilfe der langen Verbindungsleisten.
Screw the upper and the lower front part with the help of
the long connecting beams.
rechten Seitewand mit den Schnellverbindern.
rechten, vorderen Seitenteils.
cam-lock. Fix the short beam in the mid of the right front
the lower edge of the right front side panel.
2. Verbinden Sie das vordere und das hintere Teil der linken
Seitewand mit den Schnellverbindern. Schrauben Sie die kurze
Leiste in die Mitte des linken, vorderen Seitenteils.
Connect the front and back of the left side panel with the cam-lock. Fix
the short beam in the middle of the left front side panel.
4. Kombinieren Sie die beiden Teile der Trennwand mit den
Schnellverbindern und verschauben Sie diese. Danach verbinden
Sie die 4 Teile der Rückwand.
Combine the left and right partition with the cam-lock and screw it.
Then connect the 4 parts of the back panel.
87980 87980
