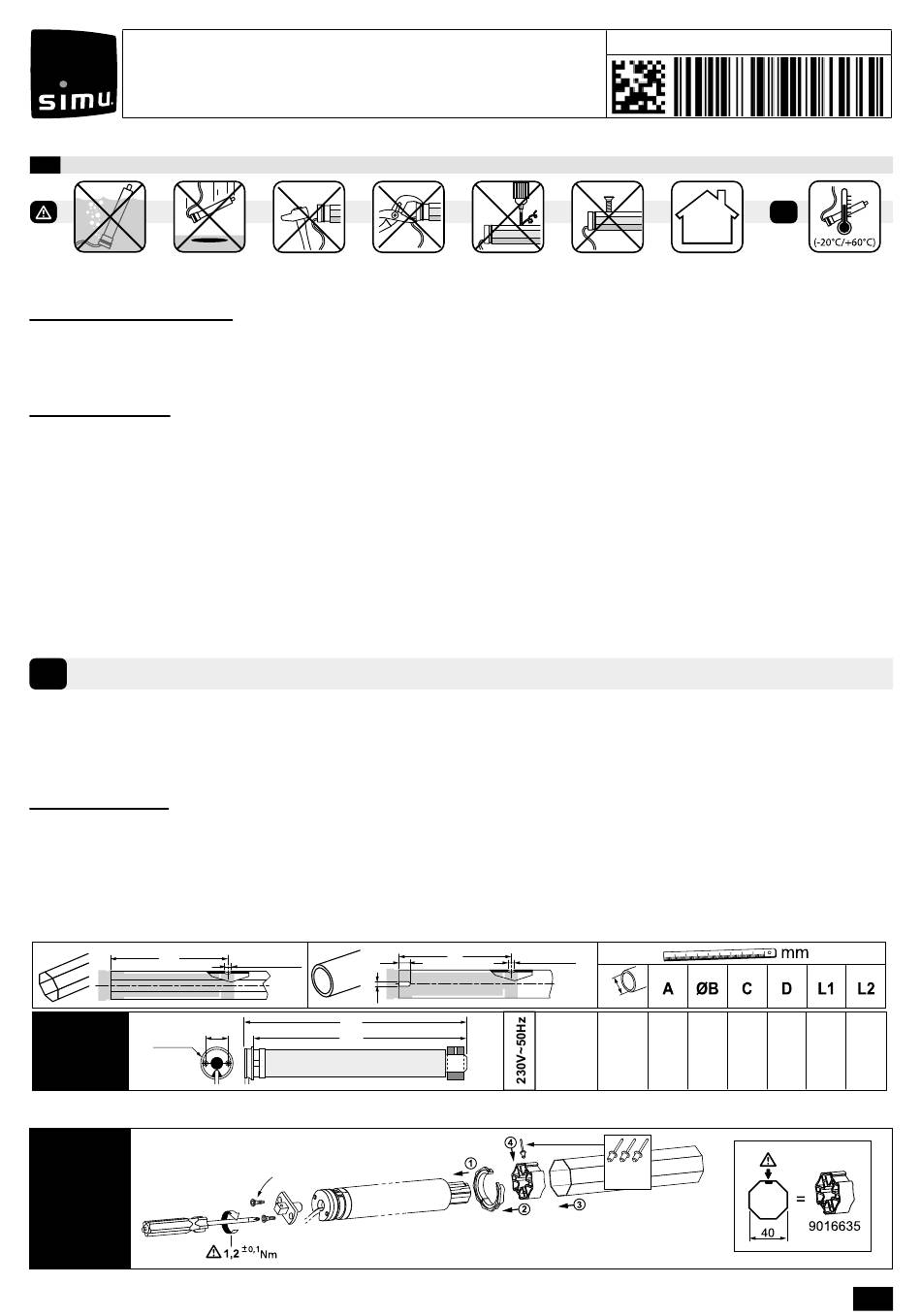

Simu T3.5 Hz02 3/30 Manual

T3.5 Hz02 3/30
FR-
B 230/50 CO
SIMU S.A.S. au capital de 5 000 000 € - Zone Industrielle Les Giranaux - 70100 Arc-Lès-Gray - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
!
Cette notice s'applique à toutes les motorisations T3.5 Hz02 3/30 dans les déclinaisons B 230/50 CO équipées
d'un connecteur rapide.
Domaine d'application : Les motorisations T3.5 Hz02 3/30 B 230/50 CO sont conçues pour motoriser tous
types de stores d'intérieur à l'exception des pantographes. L'installateur, professionnel de la motorisation et
de l'automatisation de l'habitat doit s'assurer que l'installation du produit motorisé une fois installé respecte
les normes en vigueur dans le pays de mise en service comme notamment la norme EN 13120 relative aux
stores d'intérieur.
Responsabilité : Avant d'installer et d'utiliser la motorisation, lire attentivement cette notice. Outre
les instructions décrites dans cette notice, respecter également les consignes détaillées dans le document
joint Consignes de sécurité. La motorisation doit être installée par un professionnel de la motorisation et de
l'automatisation de l'habitat, conformément aux instructions de SIMU et à la réglementation applicable dans le
pays de mise en service. Toute utilisation de la motorisation hors du domaine d'application décrit ci-dessus est
interdite. Elle exclurait, comme tout irrespect des instructions figurant dans cette notice et dans le document
joint Consignes de sécurité, toute responsabilité et garantie de SIMU. L'installateur doit informer ses clients
des conditions d'utilisation et de maintenance de la motorisation et doit leur transmettre les instructions
d'utilisation et de maintenance, ainsi que le document joint Consignes de sécurité, après l'installation de
la motorisation. Toute opération de Service Après-Vente sur la motorisation nécessite l'intervention d'un
professionnel de la motorisation et de l'automatisation de l'habitat. Si un doute apparaît lors de l'installation
de la motorisation ou pour obtenir des informations complémentaires, consulter un interlocuteur SIMU ou aller
sur le site www.simu.com.
1
INSTALLATION
Consignes à suivre impérativement par le professionnel de la motorisation et de l'automatisation de
l'habitat réalisant l'installation de la motorisation.
- Les modalités d'installation électrique sont décrites par les normes nationales ou par la norme IEC 60364.
- Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un fourreau.
- Le câble du moteur n'est pas démontable. S'il est endommagé, retourner la motorisation au SAV.
Préconisations :
- Respecter une distance minimum de 0,2 m entre deux moteurs Hz02.
- Respecter une distance minimum de 0,3 m entre un moteur Hz02 et un émetteur Hz.
- L'utilisation d'un appareil radio utilisant la même fréquence (433,42MHz) peut dégrader les performances de
ce produit (ex.: casque radio Hi-Fi).
Perçage du tube :
A
Ø38,2
T3.5 Hz02 3/30
B 230/50 CO
Montage :
T3.5 Hz02 3/30
B 230/50 CO
(230V~50Hz)
3xØB / 120°
D
L2
29
L1
IP44
PLASTITE FXS N7 \ 7x12 ZING
(5005970)
A
3xØB / 120°
C
3/30
5166874A
FR- NOTICE ORIGINALE
Ø mini
37 472 4,2 8
Ø4 x 10
ACIER
!
5,5 495 510
FR
1/5
