Metz Consumer Electronics GmbH
Ohmstrasse 55 - 90513 Zirndorf
Tel. (0911) 9706-0 - info@metz-ce.de
Metz 24MPE7xxxY/Z
Notwendige Werkzeuge:
Nessesary tools:
Schraubendreher PH2, Hebelwerkzeug
Screw driver PH2, Lever tool
Vor Entfernen der Rückwand
Netzstecker ziehen.
Pull out the mains plug before
removing the rear panel.

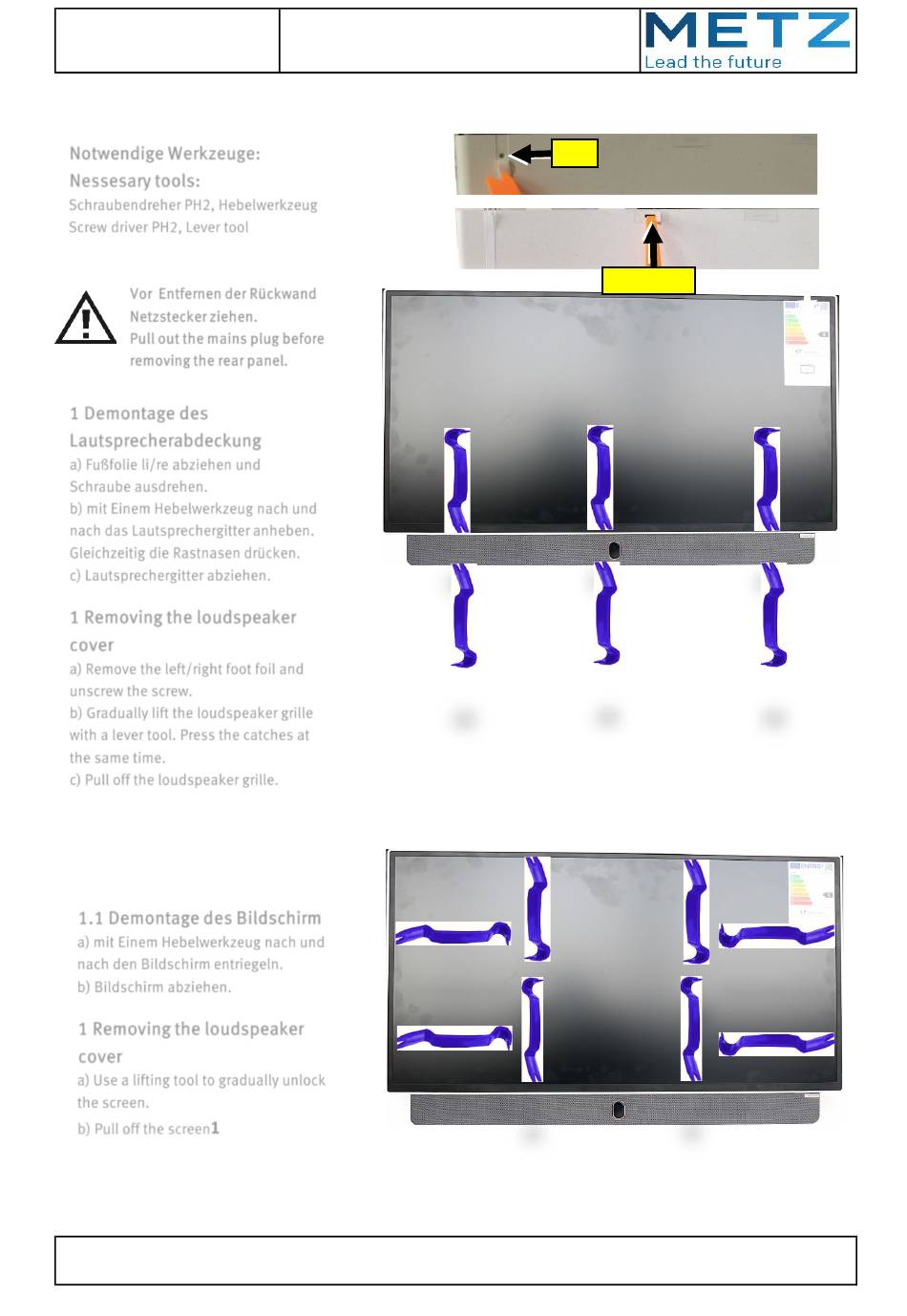

1 Demontage des
Lautsprecherabdeckung
a) Fußfolie li/re abziehen und
Schraube ausdrehen.
b) mit Einem Hebelwerkzeug nach und
nach das Lautsprechergitter anheben.
Gleichzeitig die Rastnasen drücken.
c) Lautsprechergitter abziehen.
1 Removing the loudspeaker
cover
a) Remove the left/right foot foil and
unscrew the screw.
b) Gradually lift the loudspeaker grille
with a lever tool. Press the catches at
the same time.
c) Pull off the loudspeaker grille.
1.1 Demontage des Bildschirm
a) mit Einem Hebelwerkzeug nach und
nach den Bildschirm entriegeln.
b) Bildschirm abziehen.
1 Removing the loudspeaker
cover
a) Use a lifting tool to gradually unlock
the screen.
1
b) Pull off the screen
Technische Änderungen und Irrtümer vorbehalten!
Technical changes and errors excepted!
Demontageanleitung
Disassembly instructions
PH2
drücken/press
U2499_40227_02
Advertisement
Related Manuals for Metz 24MPE7 Y/Z Series
Summary of Contents for Metz 24MPE7 Y/Z Series
- Page 1 Metz Consumer Electronics GmbH Demontageanleitung Ohmstrasse 55 - 90513 Zirndorf Disassembly instructions Tel. (0911) 9706-0 - info@metz-ce.de Metz 24MPE7xxxY/Z Notwendige Werkzeuge: Nessesary tools: Schraubendreher PH2, Hebelwerkzeug Screw driver PH2, Lever tool drücken/press Vor Entfernen der Rückwand Netzstecker ziehen. Pull out the mains plug before removing the rear panel.
- Page 2 2 Demontage der Leiterplatte Schrauben mit einem Schraubendreher PH2 entfernen. 2 Disassembly of the printed circuit boards Remove screws with a screw driver PH2.
