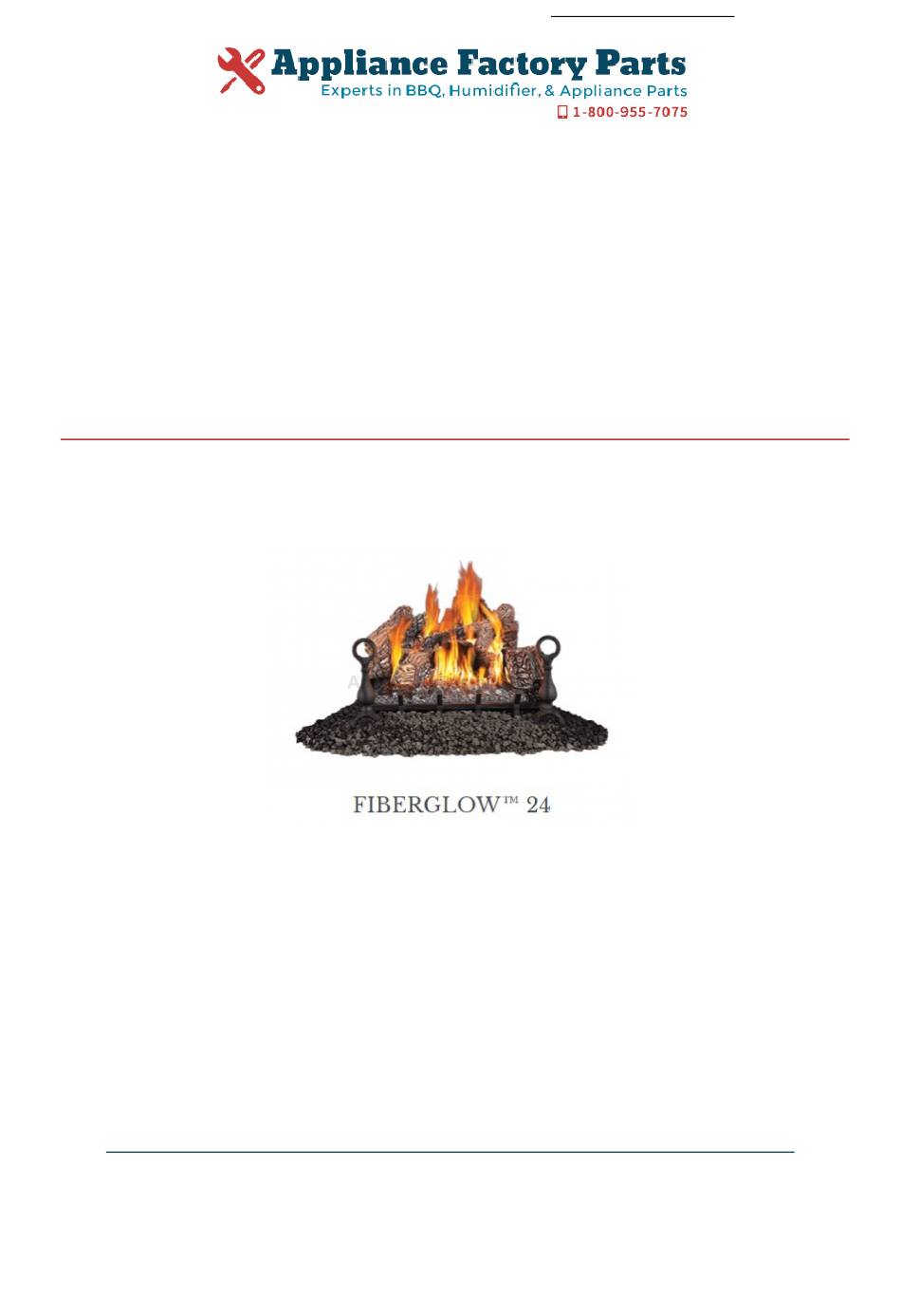

- Page 1 This Owner's Manual is provided and hosted by Appliance Factory Parts. Napoleon GL24PE Owner's Manual Shop genuine replacement parts for Napoleon GL24PE Find Your Napoleon Fireplace Parts - Select From 171 Models -------- Manual continues below --------...
- Page 2 INTERTEK LOGO BARCODE LABEL ON THE OWNER’S MANUAL” Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada / 103 Miller Drive, Crittenden, Kentucky, USA, 41030 Phone 1 (866) 820-8686 • www.napoleon.com • hearth@napoleon.com $10.00 W415-1071 / F / 11.16.19...
-
Page 3: Safety Information
safety information WARNING DANGER • This appliance is hot when operated and can cause severe burns if contacted. • Any changes or alterations to this appliance or its controls can be dangerous and is prohibited. HOT GLASS WILL CAUSE BURNS. •... - Page 4 safety information WARNING • Do not use a blower insert, heat exchanger insert or other accessory not approved for use with this appliance. • This appliance must not be connected to a chimney fl ue pipe serving a separate solid fuel burning appliance.
-
Page 5: Table Of Contents
table of contents general information general instructions general information minimum appliance size rating plate installation gas piping damper stop installation finishing andiron and grate assembly battery installation log placement media logo placement optional rock placement optional remote installation (not supplied) wiring diagram operation pilot-on-demand... -
Page 6: General Information
1.0 general information general information general instructions WARNING • Always light the pilot whether for the fi rst time or if the gas supply has run out, with the glass door opened or removed. • Provide adequate clearance for servicing and operating the appliance. •... -
Page 7: General Information
Recessed depth X” Profondeur d’encastré une face X” L’appareil doit être ventilé à l’aide de l’ensemble d’évacuation propre à Napoleon. Référez au *** Mantel X” from appliance opening *** Tablette X” de l’ouverture de l’appareil manuel d’installation pour les spécifications d’évacuation. Il est nécessaire de bien réinstaller et *** Maximum horizontal extension: *** L’extension horizontale maximale: X”. -
Page 8: Installation
2.0 installation installation WARNING • This appliance must be installed in a solid-fuel burning fi replace with a working fl ue and constructed of non- combustible material. The appliance and gas logs function as a system. If the appliance is not drafting properly and spilling into the room (check with a match or a smoke stick), reposition the damper clamp until a positive draft is obtained by opening the damper. -
Page 9: Damper Stop Installation
installation damper stop installation The damper must be permanently locked in position to prevent full closure and to provide a minimum fl ue opening. Various methods DAMPER STOP for locking the damper may be used but may be restricted from region to region and it is DAMPER important to know the specifi... -
Page 10: Finishing
fi nishing fi nishing andiron and grate assembly With the 2 andirons laying face down, USE ONLY ACCESSORIES secure the grate overtop using two DESIGNED FOR AND ¼-20 bolts (supplied in the manual LISTED WITH YOUR baggie). SPECIFIC LOG SET. Install the grate/andiron assembly to the burner base using four 1 ¼”... -
Page 11: Log Placement
The logs are fragile and should be handled with care. Phazer logs, exclusive to Napoleon, provide a unique and realistic glowing effect that is different in every installa- tion. Failure to follow these log placement instructions may cause sooting. Place the rear log #1 onto... -
Page 12: Media
fi nishing media Place lava or ember rock around the base of the appliance, making sure not to block any burner ports or valve access. Retain a small amount of lava rock for step 3 and, if applicable, step 4. Place formed charcoal lumps around the front and sides of the appliance. -
Page 13: Optional Rock Placement
fi nishing optional rock placement WARNING • Real rocks must not be used in this appliance. Heat will cause them to explode. Begin with thin rock clusters on rear log support, then build outward in a pattern, as shown. Removing a locating pin in the rear support may be required to accommodate the rock clusters. -
Page 14: Wiring Diagram
wiring diagram wiring diagram WARNING • Do not wire 110 volts to the valve or wall switch. ACS/IPI SWITCH (where applicable) GREEN ON / OFF ORANGE SWITCH IPI / CPI ON / OFF BATTERY HOUSING ELECTRONIC VALVE VALVE GROUND EYELET GROUND DC SUPPLY note:... -
Page 15: Operation
operation 5.0 operation If the fi replace is equipped with decorative glass doors, they must be fully opened when operating this gas log set. Keep burner and control compartment clean. WARNING • If you do not follow these instructions exactly, a fi re or explosion may result causing property damage, personal injury, or loss of life. -
Page 16: Pilot-On-Demand
In order to start your pilot, turning the main burner on with the switch, remote or thermostat and then turning it off will reactivate the continuous pilot mode and reset the seven day timer. For further information, refer to www.napoleon.com/pilotondemand. W415-1071 / F / 11.16.19... -
Page 17: Adjustments
adjustments adjustments pilot burner adjustment Adjust the pilot screw to provide properly sized fl ame. Turn in a clockwise direction to reduce the gas fl ow. Check Pressure Readings: Inlet pressure can be checked by turning screw (A) counter- 3/8” - 1/2” (9.5mm - 12.7mm) clockwise 2 or 3 turns and then placing pressure gauge tubing over the test point. -
Page 18: Fl Ame Characteristics
adjustments fl ame characteristics 3/8” - 1/2” (9.5mm - 12.7mm) It’s important to periodically perform a visual check of the pilot and burner flames. Compare them to the ADD IMAGE Flame must envelop illustration provided. If any flames appear abnormal, upper call a service person. -
Page 19: Maintenance
7.0 maintenance maintenance WARNING • Turn off the gas and electrical power before servicing the appliance. • Appliance may be hot. Do not service until appliance has cooled. • Do not use abrasive cleaners on glass. • Do not paint the pilot assembly. This appliance and its venting system should be inspected before use and at least annually by a qualifi... -
Page 20: Replacement Parts
W456-0022 #22 ORIFICE - NG (GL30) W456-0043 #43 ORIFICE - P (GL30) W660-0023 ON / OFF SWITCH W010-2763 PILOT ASSEMBLY - NG W010-2808 PILOT ASSEMBLY - P W385-2010 NAPOLEON LOGO W455-0069 PILOT INJECTOR - NG W415-1071 / F / 11.16.19... - Page 21 replacement parts W455-0068 PILOT INJECTOR - P W190-0175 CONTROL BOARD W010-1260 FIBRE BURNER ASSEMBLY W550-0006 LAVA ROCK W550-0002 CHARCOAL LUMPS W155-0006 DAMPER STOP ACCESSORIES REF NO. PART NUMBER DESCRIPTION GD-660 REMOTE WALL SWITCH W/20” WIRE W660-0009 PROGRAMMABLE TIMER ON/OFF REMOTE F45-6 ON/OFF REMOTE -BULK MKRY...
-
Page 22: Troubleshooting
troubleshooting troubleshooting WARNING • Turn off gas and electrical power before servicing the appliance. • Appliance may be hot. Do not service until appliance has cooled. • Do not use abrasive cleaners • Do not paint pilot assembly. symptom problem test solution Pilot will not light and Battery. - Page 23 troubleshooting Continues to spark Short or loose connection in Verify all connections. Verify the connections from the pilot and pilot lights, but sensor rod. assembly are tight; also verify these connection are not main burner will not grounding out to any metal. light.
-
Page 24: Warranty
Napoleon neither assumes, nor authorizes any third party to assume, on its behalf, any other liabilities with respect to the sale of this product. Napoleon will not be responsible for: over- fi ring, downdrafts, spillage caused by environmental conditions such as rooftops, buildings, nearby trees, hills, mountains, inadequate vents or ventilation, excessive venting confi... - Page 25 NAPOLEON CELEBRATING OVER 40 YEARS OF HOME COMFORT PRODUCTS 7200, Route Transcanadienne, Montréal, Québec H4T 1A3 24 Napoleon Road, Barrie, Ontario, Canada L4M 0G8 214 Bayview Drive, Barrie, Ontario, Canada L4N 4Y8 103 Miller Drive, Crittenden, Kentucky, USA 41030 Phone: 1-866-820-8686 napoleon.com...
- Page 26 IF SEPARATE MANUALS, ADD “PLACE INTERTEK LOGO BARCODE LABEL ON THE OWNER’S MANUAL” Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada / 103 Miller Drive, Crittenden, Kentucky, USA, 41030 Téléphone 1(866)820-8686 • www.napoleon.com • hearth@napoleon.com W415-1071 / F / 11.16.19 $10.00...
-
Page 27: Consignes De Sécurité
consignes de sécurité AVERTISSEMENT • Cet appareil est chaud lorsqu’il AVERTISSEMENT fonctionne et peut causer de graves brûlures en cas de contact. • Toute modifi cation apportée à cet appareil ou aux contrôles peut être LA VITRE CHAUDE CAUSERA dangereux et est interdit. DES BRÛLURES. - Page 28 consignes de sécurité AVERTISSEMENT • N’utilisez pas une souffl erie intégrée, un échangeur de chaleur intégré ni un autre accessoire non approuvé pour cet appareil. • Cet appareil ne doit pas être raccordé au conduit d’une cheminée desservant un autre appareil de chauffage à...
- Page 29 tables des matières information générales instructions générales information générales dimensions minimaux de l’appareil plaque d’homologation installation conduite de gaz installation de la butée de registre finitions assemblage du chenet et des bornes de chenet installation des piles disposition des bûches composants décoratifs mise en place du logo placement des roches optionnelle...
-
Page 30: Information Générales
1.0 information générales information générales instructions générales AVERTISSEMENT • Allumez toujours la veilleuse, que ce soit pour la première fois ou lorsque l’approvisionnement en gaz est épuisé, avec la porte vitrée ouverte ou retirée. • Prévoyez un accès suffi sant pour entretenir et opérer l’appareil. •... -
Page 31: Information Générales
Recessed depth X” Profondeur d’encastré une face X” L’appareil doit être ventilé à l’aide de l’ensemble d’évacuation propre à Napoleon. Référez au *** Mantel X” from appliance opening *** Tablette X” de l’ouverture de l’appareil manuel d’installation pour les spécifications d’évacuation. Il est nécessaire de bien réinstaller et *** Maximum horizontal extension: *** L’extension horizontale maximale: X”. -
Page 32: Installation
installation 2.0 installation AVERTISSEMENT • Cet appareil doit être installé dans un foyer à combustible solide avec une cheminée fonctionnelle et fabriqué de matériaux incombustibles. L’appareil et les bûches à gaz fonctionnent en tant que système. Si l’appareil ne tire pas de façon adéquate et qu’il refoule dans la pièce (vérifi... -
Page 33: Installation De La Butée De Registre
installation installation de la butée de registre Le registre doit être fi xé en permanence pour éviter qu’il se ferme complètement et pour que BUTÉE DE REGISTRE le conduit ait une ouverture minimale. Il existe plusieurs méthodes d’installation du registre. Certaines d’entre elles pouvant être interdites REGISTRE selon la région, il serait important de connaître... -
Page 34: Finitions
3.0 fi nitions fi nitions assemblage du chenet et des bornes de chenet N’UTILISEZ QUE DES ACCESSOIRES USE ONLY ACCESSORIES HOMOLOGUÉS ET Avec les 2 bornes de chenet faisant DESIGNED FOR AND CONÇUS POUR VOTRE face vers le bas, fi xez le chenet à LISTED WITH YOUR ENSEMBLE DE BÛCHES. -
Page 35: Disposition Des Bûches
fi nitions disposition des bûches AVERTISSEMENT • Omettre de positionner les bûches conformément aux schémas ou omettre d’utiliser uniquement des bûches spécifi quement approuvées pour cet appareil peut causer des dommages matériels ou des blessures corporelles. • Les bûches doivent être placées correctement à l’intérieur de l’appareil. Ne changez pas la position des bûches car l’appareil risque de ne pas fonctionner adéquatement et un retard d’allumage risque de se produire. -
Page 36: Composants Décoratifs
fi nitions composants décoratifs Placez les pierres de lave ou braises autour de la base de l’appareil en vous assurant de ne pas bloquer les orifi ces du brûleur ou l’accès à la soupape. Conservez une petite quantité de pierres de lave pour l’étape 3 et, s’il y a lieu, l’étape 4. -
Page 37: Placement Des Roches Optionnelle
fi nitions placement des roches optionnelle AVERTISSEMENT • Ne pas utiliser de vraies roches dans cet appareil. La chaleur les fera exploser. Commencez par former de minces amas de roches sur le support à bûches arrière puis progressez ensuite vers l’avant comme illustré. Il est possible que vous deviez enlever une tige de positionnement dans le support arrière afi... -
Page 38: Schéma De Câblage
4.0 schéma de câblage schéma de câblage AVERTISSEMENT • Ne raccordez pas l’interrupteur mural ou la soupape de gaz à l’alimentation électrique (110 V). INTERRUPTEUR ACS/IPI (où applicable) VERT INTERRUPTEUR ORANGE MARCHE/ARRÊT BLOC-PILES IPI / CPI ON / OFF SOUPAPE ÉLECTRONIQUE SOUPAPE ANNEAU... -
Page 39: Opération
opération 5.0 opération Si le foyer est muni de portes vitrées, elles doivent demeurer complètement ouvertes lors du fonctionnement de cet ensemble de bûches à gaz. Gardez le brûleur et le compartiment des contrôles propres. AVERTISSEMENT • Si les instructions ne sont pas suivies à la lettre, un incendie ou une explosion pourraient s’ensuivre, causant des dommages matériels, des blessures corporelles ou des pertes de vie. -
Page 40: Veilleuse Sur Demande
Pour démarrer la veilleuse, en allumant le brûleur principal à l’aide de l’interrupteur, de la télécommande ou du thermostat, et ensuite en l’éteignant, réactivera le mode veilleuse permanente et réinitialisera la minuterie de sept jours. Pour plus d’informations, consultez le site www.napoleon.com/pilotondemand. W415-1071 / F / 11.16.19... -
Page 41: Réglages
réglages 6.0 réglages réglage de la veilleuse Ajustez la vis de la veilleuse pour obtenir une fl amme de taille normale. Tournez vers la droite pour réduire l’apport de gaz. Vérifi ez la pression: 3/8” - 1/2” (9.5mm - 12.7mm) Pour vérifi... -
Page 42: Caractéristiques Des Fl Ammes
réglages caractéristiques des fl ammes 3/8” - 1/2” Il est important d’effectuer périodiquement une (9.5mm - 12.7mm) inspection visuelle de la flamme de la veilleuse et du ADD IMAGE brûleur. Comparez-les à ces illustrations. Si des flammes paraissent anormales, contactez un La flamme doit envelopper HERE technicien de service. -
Page 43: 7.0 Entretien
réglages 7.0 entretien AVERTISSEMENT • Coupez l’alimentation en gaz et l’alimentation électrique avant de procéder à l’entretien de l’appareil. • L’appareil peut être chaud. Attendez qu’il soit refroidi avant d’en faire l’entretien. • N’utilisez pas de produits abrasifs. • Ne peinture pas l’assemblage de la veilleuse. Cet appareil et son système d’évacuation devraient être inspectés avant la première utilisation et au moins une fois l’an par un technicien de service qualifi... -
Page 44: Pièces De Rechange
8.0 pièces de rechange pièces de rechange AVERTISSEMENT • Omettre de positionner les pièces conformément à ce manuel ou d’utiliser uniquement des pièces spécifi quement approuvées pour cet appareil peut causer des dommages matériels ou des blessures corporelles. Contactez votre détaillant pour les questions concernant les prix et la disponibilité des pièces de remplace- ment. - Page 45 pièces de rechange W010-2808 ASSEMBLAGE DE VEILLEUSE - PL W385-2010 LOGO NAPOLÉON W455-0069 INJECTEUR DE VEILLEUSE - GN W455-0068 INJECTEUR DE VEILLEUSE - PL W190-0175 PANNEAU DU CONTRÔLE W010-1260 RECOUVREMENT EN FIBRE DE CÉRAMIQUE W550-0006 PIERRES DE LAVE W550-0002 MORCEAUX DE CHARBON W155-0006 BUTÉE DE REGISTRE ACCESSOIRES...
-
Page 46: Guide De Dépannage
9.0 guide de dépannage guide de dépannage AVERTISSEMENT • Coupez l’alimentation en gaz et l’alimentation électrique avant de procéder à l’entretien de l’appareil. • L’appareil peut être chaud. Attendez qu’il soit refroidi avant d’en faire l’entretien. • N’utilisez pas de produits abrasifs. •... - Page 47 guide de dépannage Continue de produire Court-circuit ou connexion Vérifi ez toutes les connexions. Vérifi ez si les connexions de des étincelles et la desserrée dans la tige de la l’assemblage de la veilleuse sont serrées; vérifi ez aussi si ces veilleuse s’allume, sonde.
-
Page 48: Garantie
10.0 garantie garantie Les produtits Napoléon sont fabriqués conformément aux normes strictes du Système de Gestion de la Qualité mondialement reconnu ISO 9001 : 2015. Les produits Napoléon sont conçus avec des composants et des matériaux de qualité supérieure, assemblés par des artisans qualifi... - Page 49 À À À T IO ODUITS CONFORT 7200, Route Transcanadienne, Montréal, Québec H4T 1A3 24 Napoleon Road, Barrie, Ontario, Canada L4M 0G8 214 Bayview Drive, Barrie, Ontario, Canada L4N 4Y8 103 Miller Drive, Crittenden, Kentucky, USA 41030 Téléphone: 1-866-820-8686 napoleon.com...
