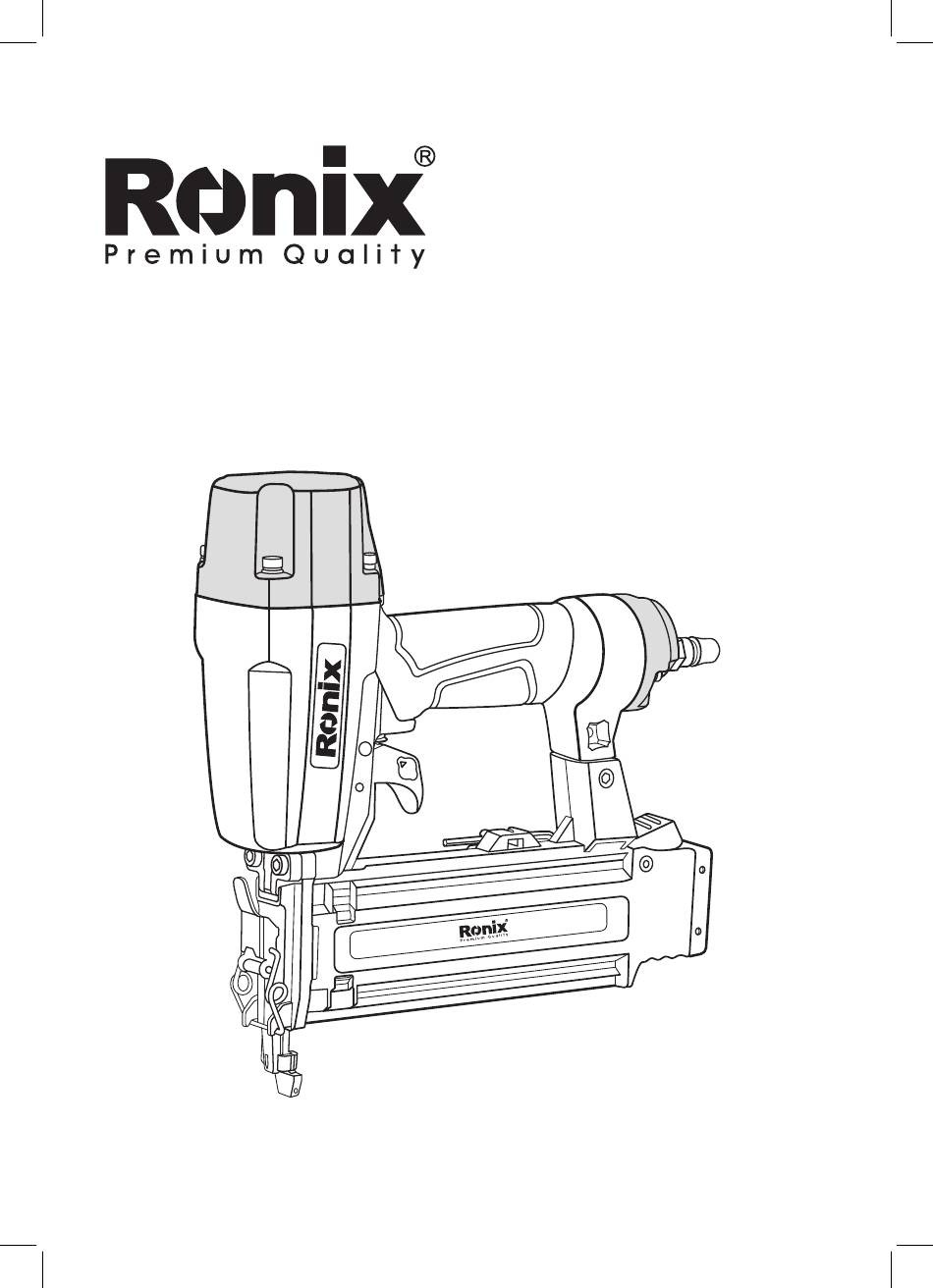

- Page 1 STIFTNAGLER 55mm RA - 1850 www.ronixtools.com...
-
Page 3: Technische Spezifikationen
(15, 20, 25, 30, 32, 35, 38, 40, 45, 50, 55)mm Nagelspezifikation 1.26×1.05mm Kopfgröße Gewicht 1.3Kg 1 Stk. Gürtelhaken 2 Stk. 3- und 4-mm-Schraubenschlüssel Enthält 1 Stk. Ölflasche 1 Stk. Luftschlauch (5 m) mit Ronix-Kupplung WERKZEUGTEILE Kappe Griff Luftanschluss Gehäuse Halterung Trigger Rasthebel Treiberschiene... - Page 4 BEFESTIGUNGSSPEZIFIKATIONEN SICHERHEITSANWEISUNGEN GEFAHR! 1) Tragen Sie immer eine Schutzbrille! Setzen Sie vor der Benutzung des Geräts eine Schutzbrille auf. Ein falsch abgefeuerter Nagel kann herausspringen oder es können Staub und andere Fremdstoffe durch die Abluft verteilt werden, die gefährlich sein können.
- Page 5 3) Verwenden Sie nur Druckluft! Dieses Werkzeug ist nur für den Betrieb mit Druckluft vorgesehen, die von einem zugelassenen Kompressor erzeugt wird. Verwenden Sie keine anderen Gase wie Sauerstoff oder Acetylen. Die Verwendung solcher Gase kann zu mechanischen Problemen, Fehlfunktionen oder Explosionen führen und schwere Verletzungen verursachen.
- Page 6 WARNUNG! 8) Verwenden Sie den richtigen Stecker. Stellen Sie sicher, dass der Stecker für das Werkzeug korrekt angeschlossen ist. Der Stecker sollte keinen Druck halten, wenn die Luftzufuhr unterbrochen wird. Wenn ein falscher Stecker verwendet wird, kann das Werkzeug auch nach dem Trennen des Luftschlauchs noch Druck haben, was zu Verletzungen führen kann.
- Page 7 Arbeit beendet ist, die Werkstatt verlassen wird, das Werkzeug bewegt wird oder zu anderen Zeiten, wenn das Werkzeug nicht verwendet wird. 14) - Verwenden Sie das Werkzeug nur zum Einschießen von Nägeln. Nutzen Sie das Werkzeug nicht für andere Zwecke. Lassen Sie das Werkzeug nicht fallen.
-
Page 8: Wartung Und Inspektion
WARTUNG UND INSPEKTION Lesen Sie unbedingt die Sicherheitshinweise, bevor Sie das Werkzeug inspizieren oder warten. WARNUNG! Trennen Sie den Luftschlauch immer, bevor Sie einen Stau beheben, das Werkzeug reparieren oder inspizieren. STAU BEHEBEN Wenn es während des Nagelvorgangs zu einem Stau kommt, gehen Sie wie folgt vor: 1) Trennen Sie den Luftschlauch vom Werkzeug. - Page 9 ACHTUNG: - Überprüfen Sie nach dem Beheben des Staubs, ob das Werkzeug einwandfrei funktioniert, bevor Sie es wieder benutzen. - Wenn ein Stau oder andere Probleme die Hauptteile beschädigen, kann das die normale Funktion beeinträchtigen. - Wenn Probleme auftreten, stellen Sie die Benutzung des Werkzeugs ein und wenden Sie sich an ein nahegelegenes Service-Zentrum oder einen Vertriebspartner.
-
Page 10: Service Und Reparaturen
Wagen. SERVICE UND REPARATUREN WARNUNG! - Um Reparaturen durchzuführen, müssen Benutzer oder Händler den Service von geschultem Ronix-Personal in Anspruch nehmen. - Verwenden Sie nur Originalteile oder von Ronix autorisierte Teile für Reparaturen. WARTUNGSTABELLE & FEHLERSUCHE FÜR BETREIBER WARTUNGSTABELLE Maßnahme... -
Page 11: Fehlersuche
Luftdruck überprüfen. Luftdruck reduzieren. (58~100 psi) Position des Kolbens überprüfen. Neu justieren. Schmiermittel ins Werkzeug einfüllen Ist die Treiberklappe abgenutzt Teil austauschen (RONIX SERVICE oder beschädigt? oder Händler kontaktieren) Ist die Kolben-O-Ring abgenutzt oder beschädigt? Luftdruck überprüfen. Luftdruck reduzieren. (58~100 psi) Luftdruck überprüfen. - Page 12 18 GAUGE 55mm BRAD NAILER RA-1850...
-
Page 13: Parts List
(15, 20, 25, 30, 32, 35, 38, 40, 45, 50, 55)mm Nail Specification 1.26×1.05mm Head Weight 1.3Kg Includes Belt hook, 3&4mm wrenches, 10ml Oil, 5M air Hose with Ronix coupler PARTS LIST Air Plug Grip Body Bracket Trigger Click Lever... -
Page 14: Fastener Specifications
FASTENER SPECIFICATIONS SAFETY INSTRUCTIONS DANGER! 1) Be sure to put goggles on before operation. Since a fastener fired wrongly through careless handling can spring out or you are always exposed to danger that can be caused by dust and extraneous substances dispersed by exhausted air, you must always wear goggles for operation. - Page 15 worker must wear it if necessary. 3) Never use any power source but compressed air. As this tool is designed and manufactured to operate using air pressure that is generated by an air compressor authorized by a safety certification authority, you cannot use any kind of gas combustible gases such as oxygen and acetylene except this.
- Page 16 WARNING! 8) Connect a proper connector to this tool correctly. The connector for this tool should never have pressure kept when air supply is cut off. If an improper part is applied, then the tool can perate due to pressure left within it even after the airline is disconnected possibly resulting in injury.
- Page 17 The resultant shock can cause damage to main parts or malfunction, possibly resulting in injury. 15) Never drive a fastener on hard or thin objects, an edge of the target surface or a fastener crown already driven. Otherwise, the fastener fails to be driven in but springs out, thus inflicting an injury on a worker or those around him or her.
-
Page 18: Instructions For Operation
INSTRUCTIONS FOR OPERATION BE SURE TO READ THE SAFETY INSTRUCTION BEFORE USING THIS TOOL PREPARATIONS 1) Be sure to put on personal protective equipment for example goggles, earplugs, safety cap before using this tool. 2) Be sure to use an air compressor authorized by the safety certification authority as a pressure source for operating this tool within the optimum range of pressure (58~100psi). -
Page 19: Maintenance And Inspection
3) Keep pushing the magazine until it is fixed in the click lever. UNLOADING NAILS 1) Pull the magazine backward with the click lever pressed. 2) Unload nails from the side of the magazine. 3) Keep pushing the magazine until it is fixed in the click lever. MAINTENANCE AND INSPECTION Be sure to read the safety instruction before inspecting or maintaining this tool. - Page 20 2) Unload nails left in the magazine. 3) Open the guide cover B. 4) Use a long nose to remove a nail caught in. CAUTION: - After clearing jam, make sure that the product has no trouble before using it. - If jam or other factors damage main parts, it can prevent normal operation.
- Page 21 WARNING! - It is important to note that users or distributors who want to have this tool repaired must get A/S from A/S personnel trained in Ronix service. - Use only parts supplied or authorized by RONIX SERVICE for repair.
-
Page 22: Operator Troubleshooting
Check air pressure. Reduce air pressure. (58~100psi) Check position Piston set Readjust. Supply of lubricant into the tool. Part change (Contact RONIX SERVICE Driver blade worn or damaged? or Distributor) Piston O-ring worn or damaged? Check air pressure. Reduce air pressure. (58~100psi) Check air pressure. - Page 24 www.ronixtools.com...
