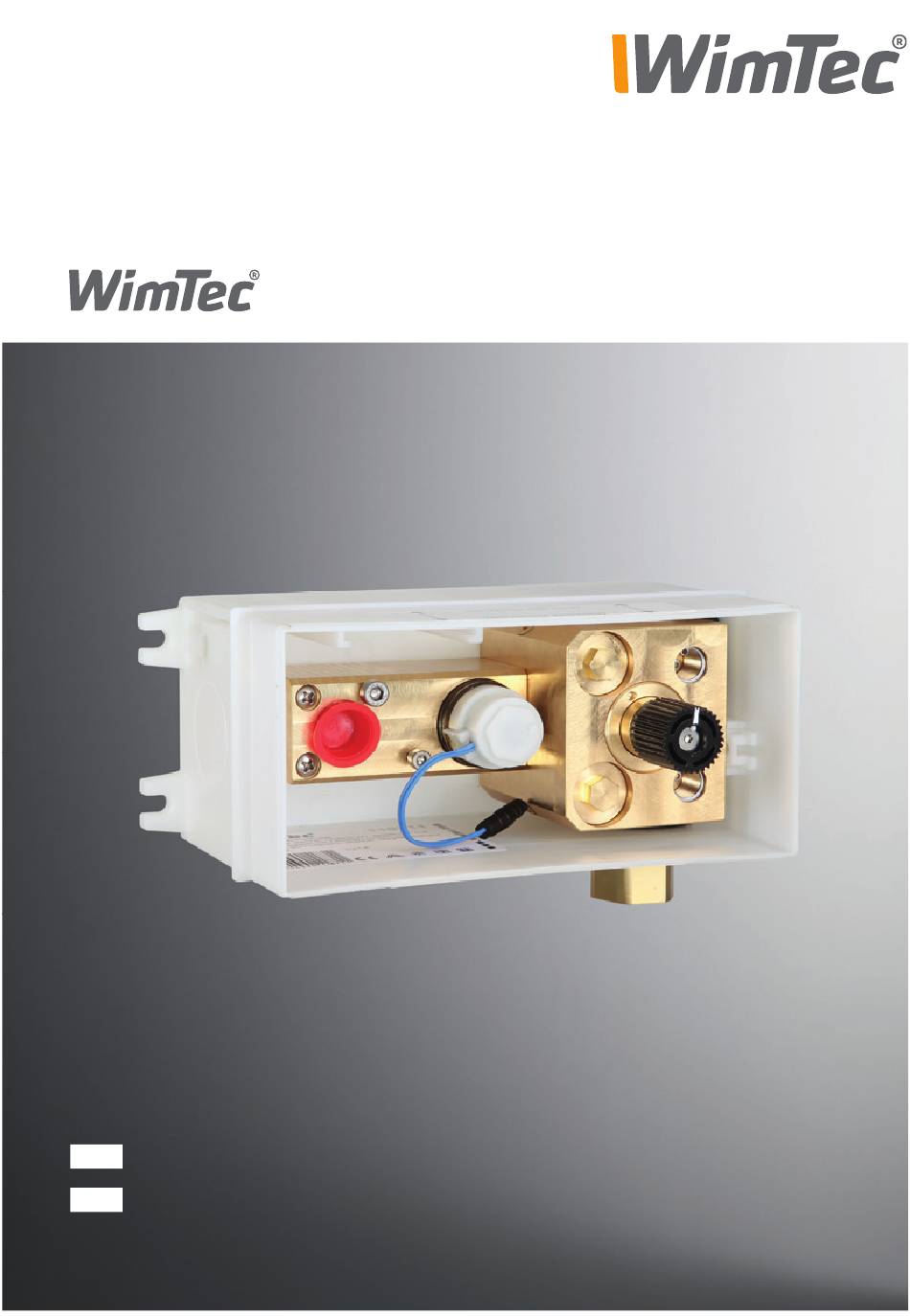

- Page 1 Rohbauset W7 Montageanleitung Assembly instructions...
-
Page 2: Allgemeine Hinweise
Rohbauset W7 Allgemeine Hinweise: Diese Anleitung ist gültig für folgende Produkte: Art.Nr. 118 711 WimTec Rohbauset W7 Lieferumfang: Wandeinbaukasten mit 2 Absperrventilen und integrierten Schmutz- sieben mit Rückfl ussverhinderer, Mischer, Magnetventil und Putzdeckel. Wichtige Installationshinweise: UP-Dose für optionales Netzteil außerhalb des eventuellen Schutzbe- reichs vorsehen. - Page 3 Auslieferung geschlossen Schmutzsieb und Rückfl ussverhinderer Mischer 12 V= Spannungsversorgung: Netzteil nicht in 2 x 0,5 mm max. 100 m Gesamt-Kabellänge Rohbauset oder Schutzberei- Netzteil 1-fach Art.Nr. 117 899, Netzteil 5-fach Art.Nr. 113 792 chen anbringen. WimTec Rohbauset W7...
- Page 4 Rohbauset an allen Seiten 12 - 15 cm. 13 mm Überstand. max. 6 mm Waagrecht / Lotrecht: Fliesenabstand: Das Rohbauset muss waag- Der Abstand der Fliesen zum recht und lotrecht ausge- Rohbauset darf max. 6 mm richtet werden! betragen! WimTec Rohbauset W7...
-
Page 5: Ersatzteile & Zubehör
Rohbauset W7 Passend für folgende WimTec Produkte: WimTec OCEAN W7 Wandarmatur für 12 V externe Versorgung: Glas weiß Glas schwarz WimTec OCEAN W7 Ausladung 185 mm Art.Nr. 118 674 Art.Nr. 118 698 WimTec OCEAN W7 Ausladung 240 mm Art.Nr. 118 681 Art.Nr. -
Page 6: General Notes
Flush-mount set W7 General notes This manual is valid for the following products: Art.Nr. 118 711 WimTec W7 fl ush-mount set Delivery scope: Wall-recess unit with 2 shut-off valves and integrated dirt fi lters, mixer, 1 magnetic valve and cover plate. - Page 7 Provide for a fl ush-mount box for an optional power supply Power supply: outside of the protected zone. 2 x 0,5 mm max. 100 m total cable length Power supply one-fold Art.No. 117 899, Power supply fi ve-fold Art.No. 113 792 WimTec Flush-mount set W7...
- Page 8 12 - 15 cm. max. 6 mm Horizontal / vertical alignment Distance to tiles Align the flush-mount set both The tiles may be no more than horizontally and vertically! max. 6 mm away from the flush-mount set! WimTec Flush-mount set W7...
-
Page 9: Replacement Parts And Accessories
Flush-mount set W7 Suitable for the following WimTec products: WimTec OCEAN W7 wall fitting for 12 V external supply: Glass white Glass black WimTec OCEAN W7 Spout 185 mm Art.No. 118 674 Art.No. 118 698 WimTec OCEAN W7 Spout 240 mm Art.No. - Page 10 Flush-mount set W7 WimTec Flush-mount set W7...
- Page 11 Flush-mount set W7 WimTec Flush-mount set W7...
- Page 12 WIMTEC Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
