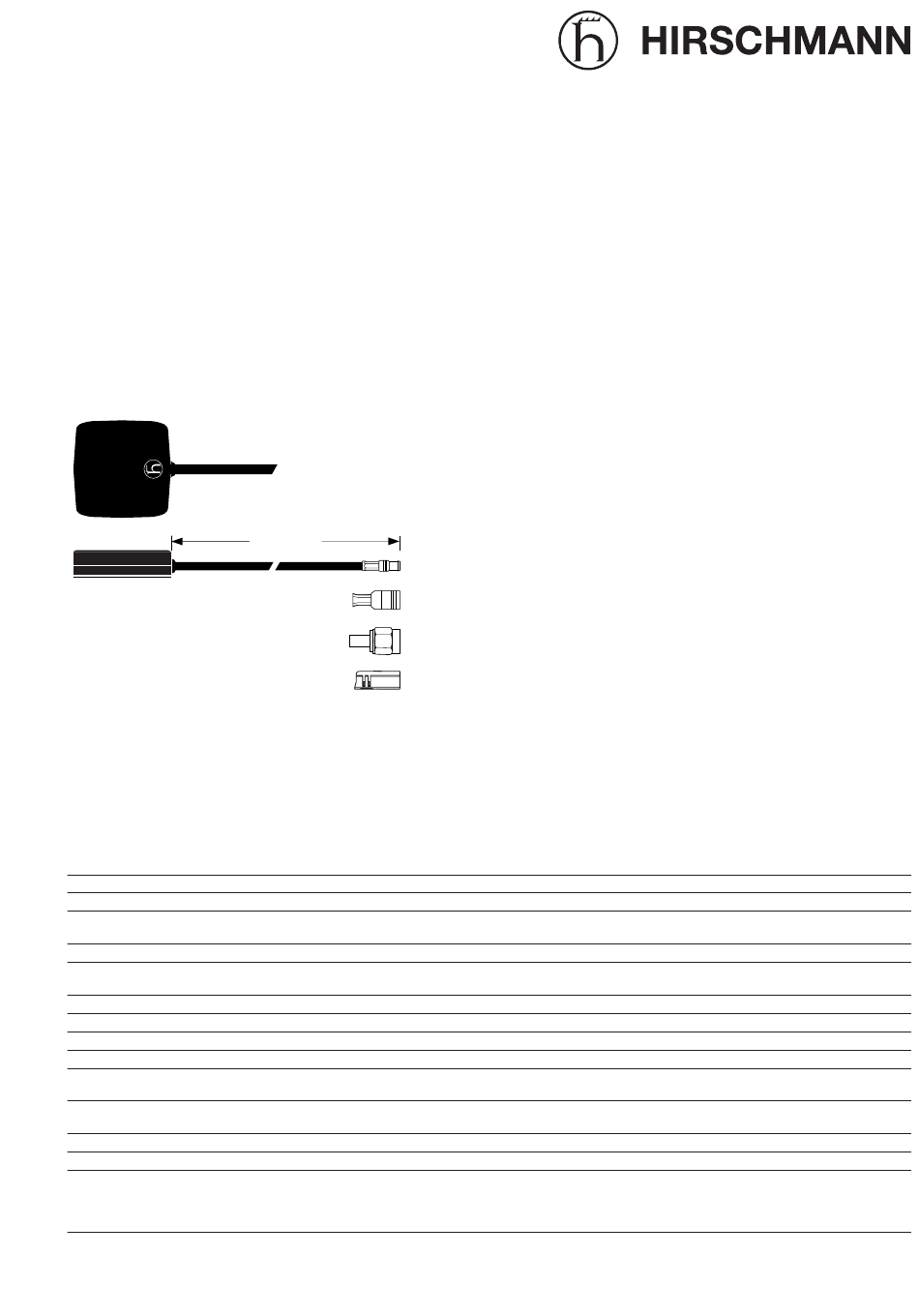

Montageanleitung
Magnethaft-Antenne
Montagehandleiding
Magneetantenne
Mounting instructions
Magnetic mount antenna
Instruction de montage
Antenne magnétique
Für Fahrzeug-Navigations-Systeme,
Flottenmanagement-Systeme, Ver-
kehrsführungs-Systeme, Fahrzeug–
ortung
Technische Daten / Technische gegevens / Technical data / Dates techniques
Abmessungen / Afmetingen / Dimensions
Gewicht / Weight / Poids
Temperatur / Temperatuurbereik /
Temperature range / Température de fonction en général
Schutzklasse/Protection class
Frequenzbereich / Frequentiebereik /
Frequency range / Gamme de fréquences
Impedanz / Impedantie / Impedance / Impédance
Gewinn / Versterking / Gain
Verstärkung / Versterking / Amplification
Rauschmaß / Eigen ruis / Noise figure / Facteur de bruit
Betriebsspannung / Bedrijfsspanning /
Voltage supply / Tension de service
Stromaufnahme / Stroomopname /
Current consumption / Consommation
Kabeltyp / Kabeltype / Cable type / Type de câble
Kabellänge/ Kabellengte/ Cable length / Longueur de câble
Anschluss / Aansluit / Connector / Connecteur
3000+30 mm
MCX male
SMB female
SMA male
FAKRA female, Code C, blue
Voor auto navigatie systemen,
Fleet Management systemen en,
Verkeersgeleidingssystemen, Voer-
tuiglokalisering
For Car Navigation Systems, Fleet
Management Systems, Traffic Gui-
dance Systems Vehicle Location
39 mm x 39 mm x 14 mm
ca. 65 g
-40° C to + 80° C
IP66 (acc. DIN 60529)
1,57542 GHz ± 1,023 MHz
(L1-band)
50 Ohm
2 dBi min.
26 dB ±3 dB typ.
≤1,4 dB typ.
3 V - 5,5 V
≤25 mA @ 5 V ± 0,1 V
RG 174
3000 mm +30 mm
-001;
MCX male
-002:
SMB female
-003:
SMA male
-004:
FAKRA female, Code C, blue
GPS 7 M/MCX/3.0
Bestell-Nr. / Bestel-nr. / Ord. code / N° de cde.
920 092-001
GPS 7 M/SMB/3.0
Bestell-Nr. / Bestel-nr. / Ord. code / N° de cde.
920 092-002
GPS 7 M/SMA/3.0
Bestell-Nr. / Bestel-nr. / Ord. code / N° de cde.
920 092-003
GPS 7 M/FAKRA/3.0
Bestell-Nr. / Bestel-nr. / Ord. code / N° de cde.
920 092-004
Pour systèmes de navigation,
Systèmes de gestion de flottes de
véhicules, Systèmes de radioguidage
routier Systèmes de localisation
