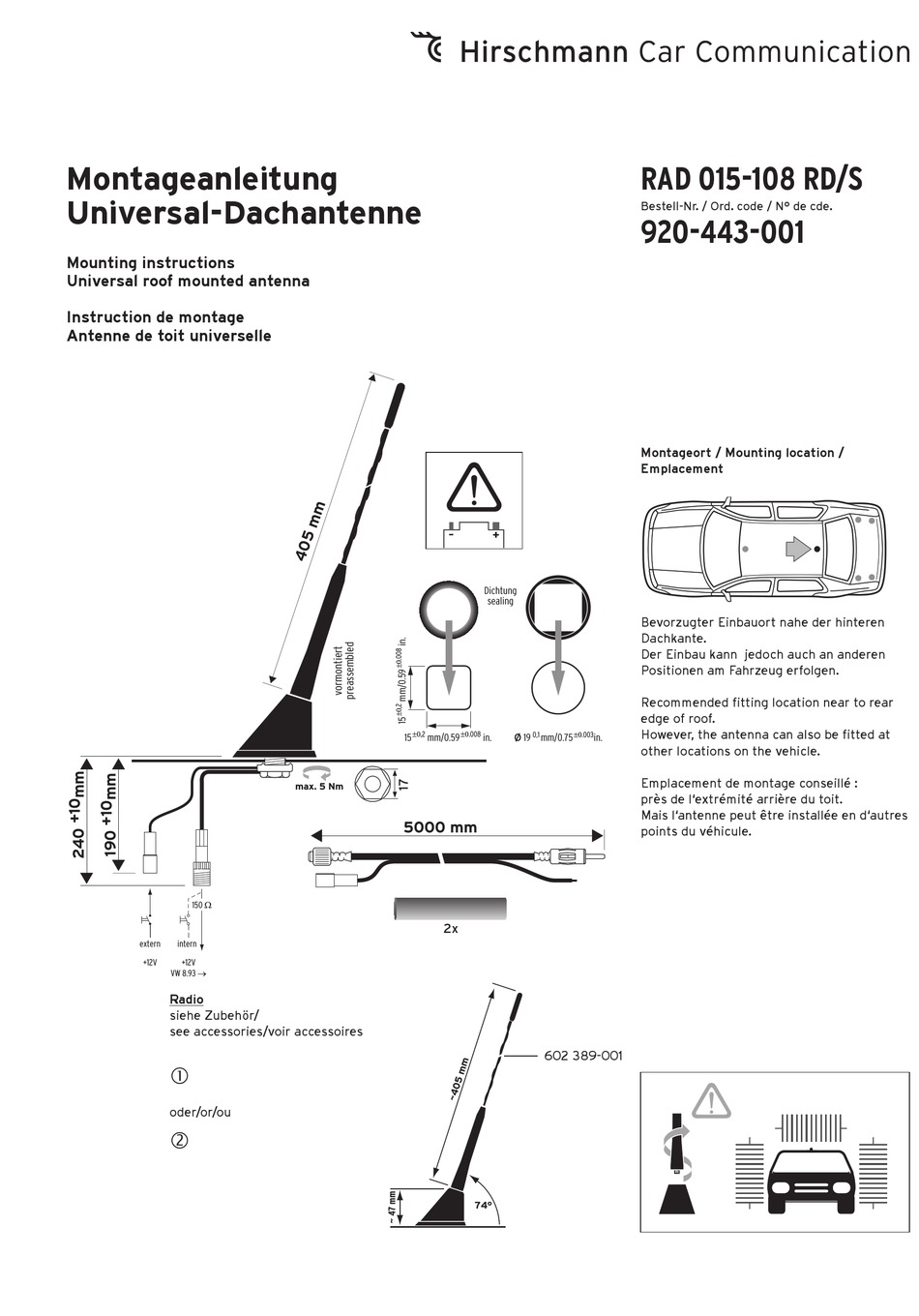

Montageanleitung
Universal-Dachantenne
Verkl. 40%
Mounting instructions
Universal roof mounted antenna
Instruction de montage
Antenne de toit universelle
150 Ω
extern
intern
+12V
+12V
VW 8.93 →
Radio
siehe Zubehör/
see accessories/voir accessoires
oder/or/ou
–
±0,2
±0.008
15
mm/0.59
max. 5 Nm
5000 mm
2x
RAD 015-108 RD/S
Bestell-Nr. / Ord. code / N° de cde.
920-443-001
Montageort / Mounting location /
Emplacement
+
Dichtung
sealing
Bevorzugter Einbauort nahe der hinteren
Dachkante.
Der Einbau kann jedoch auch an anderen
Positionen am Fahrzeug erfolgen.
Recommended fitting location near to rear
edge of roof.
However, the antenna can also be fitted at
±0.003
0,1
in.
Ø 19
mm/0.75
in.
other locations on the vehicle.
Emplacement de montage conseillé :
près de l'extrémité arrière du toit.
Mais l'antenne peut être installée en d'autres
points du véhicule.
602 389-001
74°
