Hirschmann MCA 18 90 KOMBI Installation Instructions

Montageanleitung
Fahrzeug-Dachantenne
Installation instructions
Car roof antenna
Instructions de montage
Antenne de toit

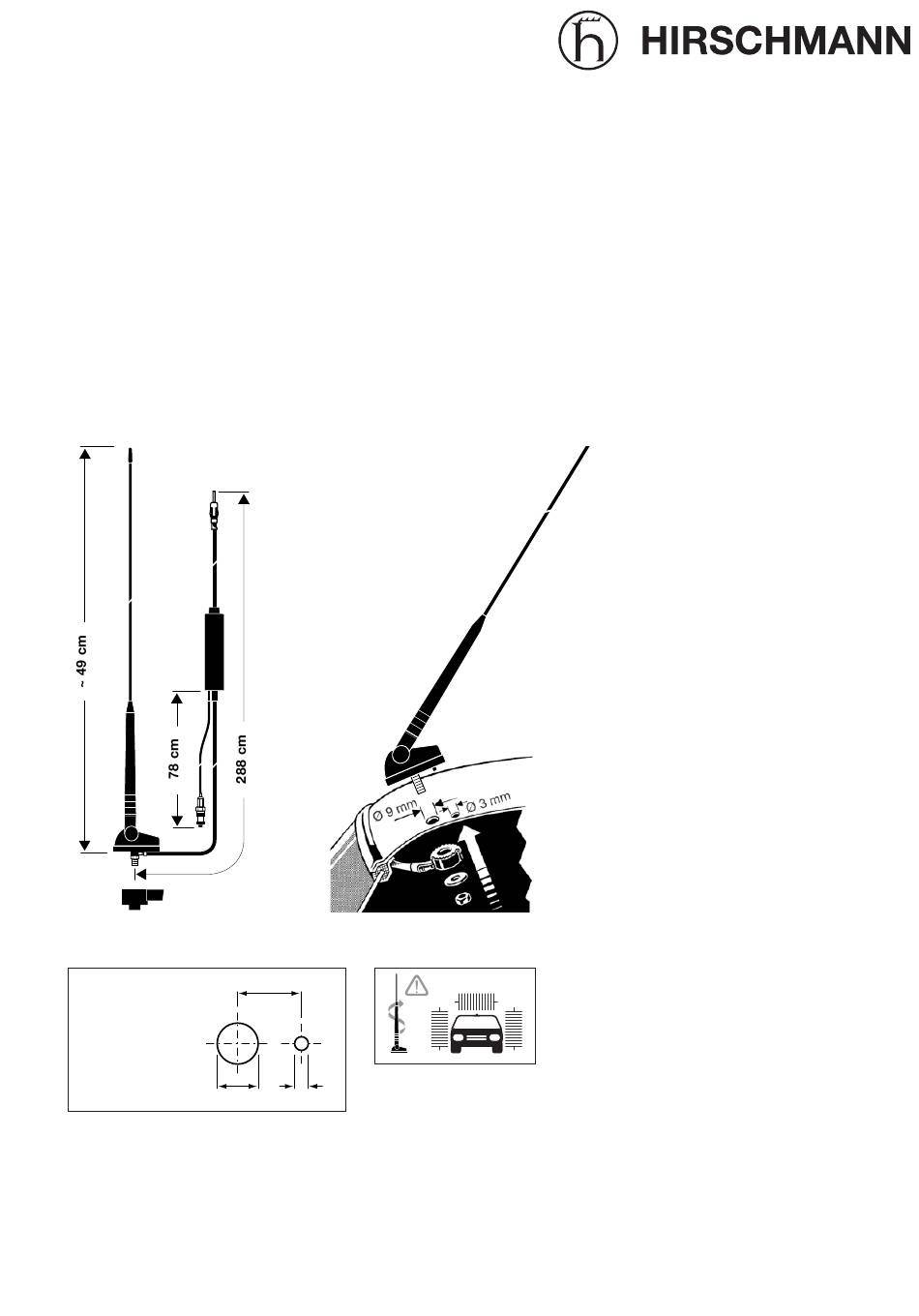

Bohrschablone M 1:1
Drilling template
Gabarit de perçage
Ø 9 mm
Technische Änderungen vorbehalten
Dieses Produkt ist nach seiner Verwendung ent-
sprechend den aktuellen Entsorgungsvorschriften
Ihres Landkreises / Landes / Staates als Elektro-
nikschrott einer geordneten Entsorgung zuzu-
führen.
602 319-001-03-0905-N
14 mm
Ø 3 mm
Right of modification reserved
After its use, this product has to be processed
as electronique scrap to a proper disposal
according to the prevailing waste disposal regu-
lations of your community / district / country /
state.
MCA 18 90 KOMBI
Bestell-Nr. / Ord. code / N° de cde.
602 319-001
Für Autoradio und GSM 900 / GSM 1800
For car radio and GSM 900 / GSM 1800
networks
Pour l'autoradio et réseaux
GSM 900 / GSM 1800
Techn. Daten / Technical date /
Données techniques:
Radio-Zweig /
Radio branch / Branche radio
Frequenzbereich /
Frequency range / Gamme de fréquence:
LMK 150 kHz-6,5 MHz
UKW
Ausgangsimpedanz / Impedance /
Impédance de sortie:
Telefon-Zweig /
Telephone branch / Branche téléphone
Frequenzbereich /
Frequency range / Gamme de fréquence:
D-Netz, GSM 900
GSM 1800 1710-1880 MHz
Rückflußdämpfung /
Return loss / Affaiblissement de régularité:
Gewinn / Gain / Gain:
Sendeleistung max. (Puls nach GSM-Standard) /
Transmitter power max. (pulse acc. to GSM-
standard) / Puissance de transmission max.
(impulsion standard GSM):
Sous réserve de modifications techniques
Ce produit doit être éliminé en tant que déchet
électronique conformément au réglement actuel
sur l'élimination des déchets de votre départe-
ment / région / pays.
87-108 MHz
150 Ω
880-960 MHz
>12 dB
0 dB
20 W
