Bralo TR 308 Quick Start Manual

CZ
PROFESIONÁLNÍ NÝTOVACÍ NÁŘADÍ
TECHNICKÁ SPECIFIKACE
Hmotnost: 1 470 g
Délka: 390 mm
Chod: 7 mm
NÁVOD K POUŽITÍ
a) Před použitím kleští je nutno nastavit dráhu
chodu podle síly nýtovaného materiálu a nasadit
správný trn podle velikosti matice, kterou chceme
nýtovat.
b) Zcela rozevřete ramena kleští (10).
c) Příslušnou nýt. matici našroubujte na první
závity trnu a otočným dílem (17) šroubujte po
směru hodinových ručiček až hlava matice
dosedne na násadku (2). Konec trnu by měl být
zhruba v rovině s maticí. První matici zanýtujte
naprázdno, aby bylo možno nastavit dráhu chodu.
Tu ovládáme regulační maticí (14). Pokud byste
toto nastavení neprovedli a dále táhli již
zanýtovanou matici, můžete poškodit kleště nebo
závit uvnitř matice. Po nastavení opakujte postup
od bodu b).
d) Matici vložte do připraveného otvoru.
e) Sevřete ramena kleští (10).
f) Rozevřete ramena (10) a šroubování otočného
díl (17) proti směru hodinových ručiček uvolněte
trn z matice.
390 mm
FRANCE - PORTUGAL - GERMANY
CZECH REPUBLIC - ITALY - UNITED KINGDOM
TURKEY - SPAIN - MEXICO - CHINA
Made in China. Bralo Industrial Ningbo Co., Ltd

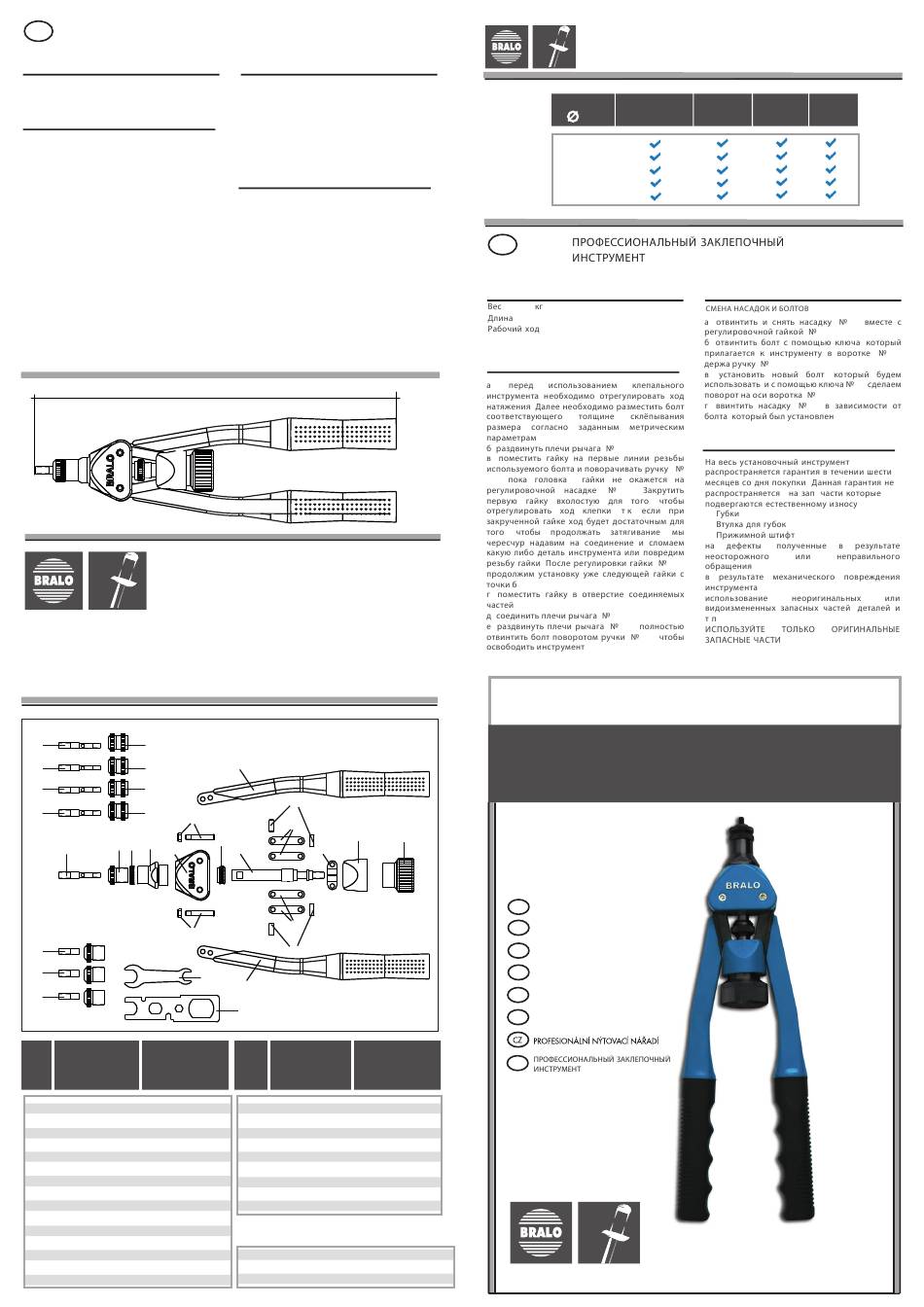

BREAKDOWN
18
19
20
21
22
23
24
26
9
4
1 2 3
8
9
OPTIONAL FOR GROOVED STUD NUT
26
27
28
Nº
REF. NAME
1 05TR0000224 Mandrel M-8
05TR0000225
2 Nosepiece M-8
3 05TR0000203 Locknut
05TR0000201
4 Nosepiece case
8 05BM0000204 Main body
05BM0000205
9 Screws + nut
10 05BM0000206 Handles (2 units)
05TR0000208
11 Expansion piece
12 05BM0000209 Plates (4 units)
05BM0000207
13 Piston
14 05TR0000214 Adjustment nut
05BM0000210
15 Anchoring pistons
16 05BM0000211 Mandrel collector
05TR0000212
17 Knob
05TR0105006
18 Mandrel M-3
TR-308
ÚDRŽBA
VÝMĚNA TRNU A MATICE
a) Odšroubujte násadku (2) a regulační matici (3).
b) Odšroubujte trn za pomoci přiloženého klíče,
přidržujte zároveň otočný díl (17).
c) Přišroubujte jiný trn za pomoci klíče č. 35.
d) Přišroubujte příslušnou násadku (2 nebo jiná)
příslušnou velikosti právě používaného trnu.
ZÁRUKA
Na nýtovací kleště BRALO se vztahuje záruka 12
měsíců od prodeje na případné vady výrobku.
Záruka se nevztahuje na vady způsobené
nesprávným použitím kleští, použitím k jiným
účelům než pro které jsou kleště určeny, neodbor-
ným zacházením a použitím
originálních náhradních dílů.
Reklamace mohou být přijaty pouze pokud je
nářadí kompletní. Na běžné opotřebení se záruka
nevztahuje.
BRALO, S.A.
Milanos, 12
Pol. Ind. La Estación
28320 Pinto
MADRID (SPAIN)
TR-308
10
13
12
16
14
11
15
12
13
30
10
29
Nº
REF. NAME
19 05TR0000217 Nosepiece M-3
05TR0105008
20 Mandrel M-4
21 05TR0000219 Nosepiece M-4
05TR0105010
22 Mandrel M-5
23 05TR0000221 Nosepiece M-5
05TR0105012
24 Mandrel M-6
25 05TR0000223 Nosepiece M-6
05BM0000100
29 Nosepiece Spanner
30 05BM0000109 Wrench 12-18
OPTIONAL FOR GROOVED STUD NUT
26 05TR0000234 Mandrel (female) M-5
05TR0000235
27 Mandrel (female) M-6
05TR0000236
28 Mandrel (female) M-8
INSERT NUT
RU
jiných než
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
: 1.470 .
: 390 mm.
: 7 mm.
СПОСОБ ПРИМЕНЕНИЯ
)
.
.
)
)
17),
,
-
.
.
)
.
)
)
INSTRUCTION MANUAL
PROFESSIONAL RIVETING TOOL
17
ES
REMACHADORA PROFESIONAL
GB
PROFESSIONAL RIVET TOOL
FR
PINCE A RIVETER PROFESSIONNELLE
DE HANDZANGE
PT
REBITADORA PROFISSIONAL
IT RIVETTARICE PROFESSIONALE
RU
ALUMINIUM STEEL
D
M - 3
M - 4
M - 5 X
M - 6 X
M - 8 X
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
)
)
)
)
,
ГАРАНТИЯ
( 10).
(
( 2).
,
, . .
1.
2.
,
3.
( 14),
( 10).
. .
( 10),
( 17),
.
TR 308
TR-308
STAINLESS
BRASS
STEEL
TR-308
( 2)
( 3).
,
( 2),
( 17).
,
, 35
( 3).
( 2)
.
