RiverRidge Ellsworth 06-141 Assembly Instructions Manual

Double tilt-out laundry hamper
Hide thumbs Also See for Ellsworth 06-141:

Advertisement

Quick Links

Download this manual
ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE ENSAMBLAJE
INSTRUCTIONS D'ASSEMBLAGE
MONTAGEANLEITUNGEN
®
RiverRidge
Ellsworth Double Tilt-Out Laundry Hamper
®
Cesto para ropa de dos puertas inclinables Ellsworth RiverRidge
®
Panier à linge double basculant Ellsworth RiverRidge
®
RiverRidge
Ellsworth – Wäscheschrank mit zwei herauskippbaren Aufbewahrungsbehältern
06-141 - White, Blanco, Blanc, Weiß
®
RiverRidge
is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016, USA
®
RiverRidge
es una marca comercial registrada de Sourcing Solutions, Inc., Hudson, WI 54016, USA
®
RiverRidge
est une marque déposée de Sourcing Solutions, Inc., Hudson, WI 54016, USA
®
RiverRidge
ist ein eingetragenes Warenzeichen der Sourcing Solutions, Inc. mit Sitz in Hudson, WI 54016, USA

Advertisement

loading
Need help?

Need help?

Do you have a question about the Ellsworth 06-141 and is the answer not in the manual?

Questions and answers

Related Manuals for RiverRidge Ellsworth 06-141

Summary of Contents for RiverRidge Ellsworth 06-141

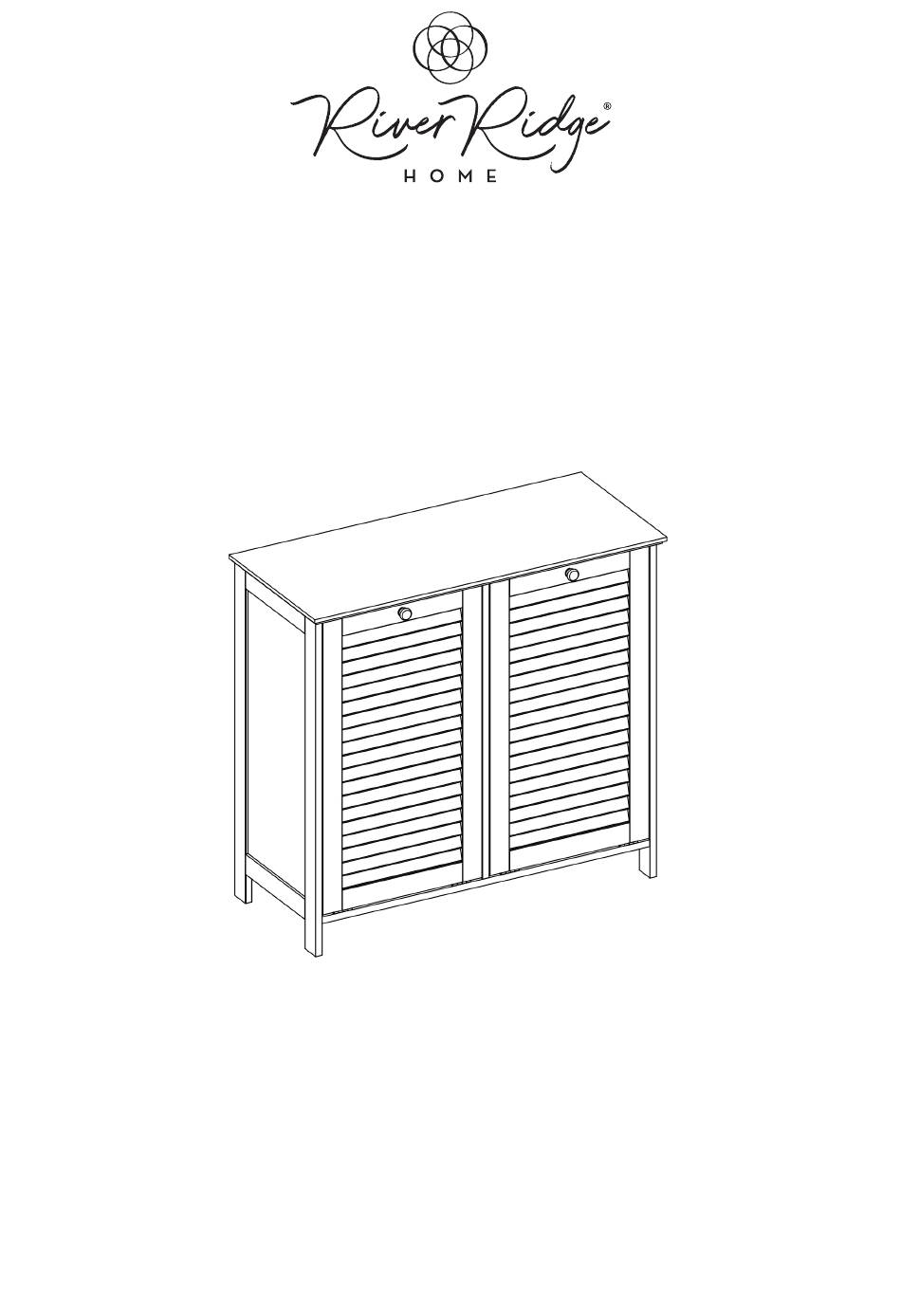

  • Page 1 INSTRUCTIONS D’ASSEMBLAGE MONTAGEANLEITUNGEN ® RiverRidge Ellsworth Double Tilt-Out Laundry Hamper ® Cesto para ropa de dos puertas inclinables Ellsworth RiverRidge ® Panier à linge double basculant Ellsworth RiverRidge ® RiverRidge Ellsworth – Wäscheschrank mit zwei herauskippbaren Aufbewahrungsbehältern 06-141 - White, Blanco, Blanc, Weiß...
