OSTRZEŻENIA OGÓLNE
•
Należy zawsze dobrze konserwować wózek, w szczególności sprawdzać ciśnienie opon,
ponieważ ma to wpływ na wydajność pracy hamulców.
•
Podczas wsiadania lub wysiadania z wózka należy upewnić się, czy oba hamulce są włączone.
•
Jeśli wózek nie jest pchany lub używany należy upewnić się, czy oba hamulce są włączone.
•
Należy ostrożnie pokonywać krawężniki i wykonywać skręty na wzniesieniu.
•
Należy unikać stromych i nierównych powierzchni, gdyż może powodować to przewrócenie
się wózka.
•
Unikać miękkich powierzchni, gdyż koła mogą się zapadać.
•
Należy poruszać się wózkiem w sposób płynny we wszystkich warunkach.
•
Należy zawsze obserwować otoczenie w celu określenia zagrożeń, jak np. meble, drzwi,
dziury, wzniesienia, krawężniki, wejścia, etc.
•
Należy zawsze obie stopy utrzymywać na podnóżkach, a także uważać, aby odzież była
odpowiednio schowana i nie blokowała kół.
•
Należy zawsze poruszać się w ostrożny sposób na wzniesieniach.
•
Należy zawsze trzymać obie ręce na uchwytach do popychania w celu prawidłowego
kontrolowania wózka (dotyczy pomocnika).
•
Należy zawsze pamiętać o utrzymywaniu równowagi.
•
Należy regularnie sprawdzać ramę oraz elementy wózka i zawsze przestrzegać instrukcji
podanych w niniejszym podręczniku podczas oraz po zakończeniu okresu gwarancyjnego.
•
Należy wiązać tapicerkę lub wymieniać ją na nową, jeśli stanie się luźna.
•
Należy wyposażyć wózek w urządzenia anty-wywrotkowe, aby uniknąć upadków do tyłu.
•
Należy wyposażyć wózek w pasy bezpieczeństwa przeznaczone dla osób niepełnosprawnych.
•
Należy wyposażyć wózek w pętle dla pięt dla osób niepełnosprawnych.
•
Po nasmarowaniu wózka należy umyć obie dłonie.

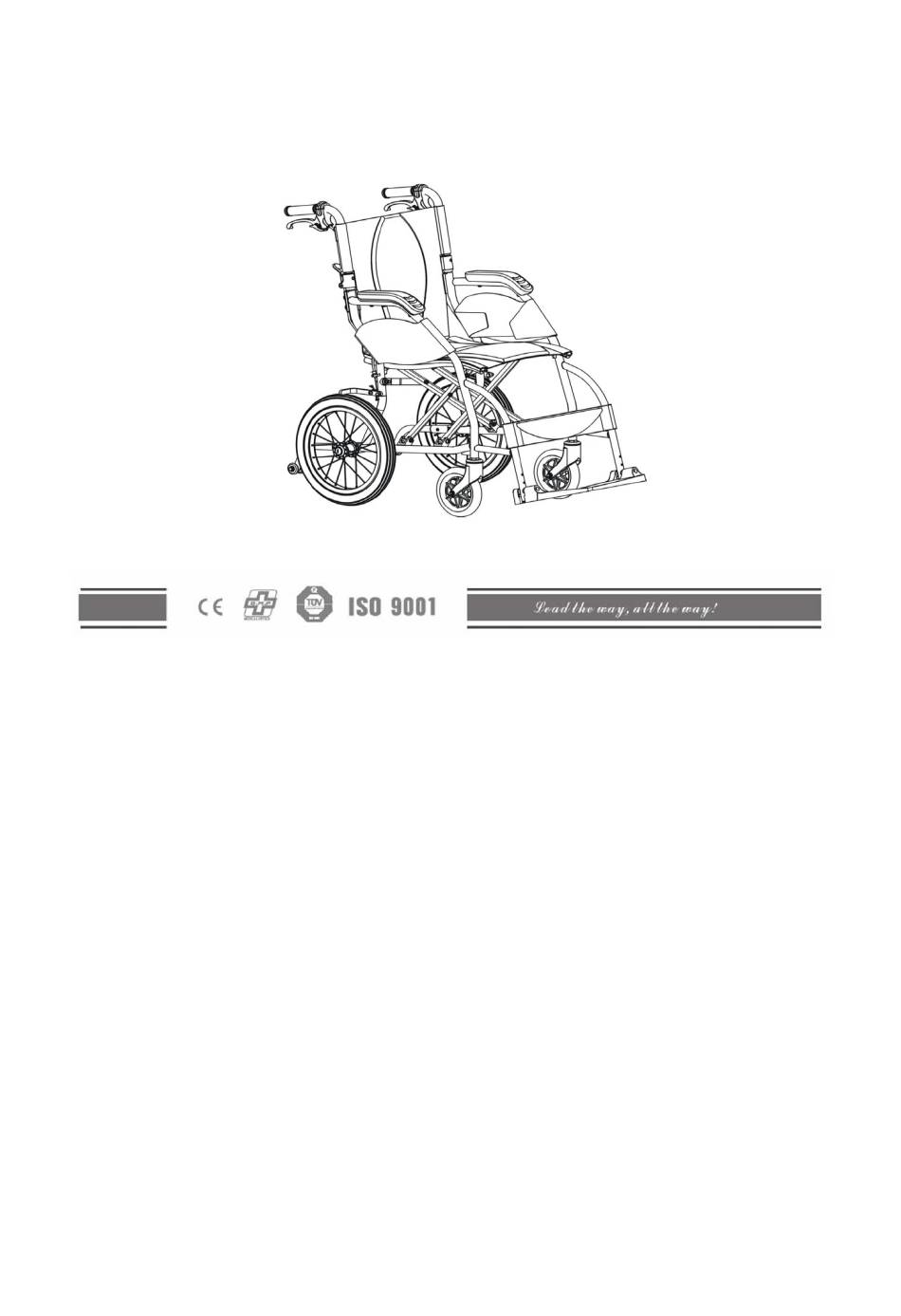

Ul_km2501/km2512
KARMA MEDICAL PRODUCTS CO., LTD.
Instrukcja obsługi ręcznego wózka inwalidzkiego
Ergo Lite
(KM-2501)
(KM-2512)

Advertisement

loading
Need help?

Need help?

Do you have a question about the Ergo Lite and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Karma Ergo Lite

Summary of Contents for Karma Ergo Lite

  • Page 1 KARMA MEDICAL PRODUCTS CO., LTD. Instrukcja obsługi ręcznego wózka inwalidzkiego Ergo Lite (KM-2501) (KM-2512) OSTRZEŻENIA OGÓLNE • Należy zawsze dobrze konserwować wózek, w szczególności sprawdzać ciśnienie opon, ponieważ ma to wpływ na wydajność pracy hamulców. • Podczas wsiadania lub wysiadania z wózka należy upewnić się, czy oba hamulce są włączone.
  • Page 2 • W chwili obecnej KARMA nie posiada oficjalnej listy dostawców usług serwisowych. Prosimy o kontakt z dealerem. Jeśli użytkownik nie może skontaktować się ze swoim dealerem, prosimy o kontakt z autoryzowanym dealerem Karma. Jeśli okaże się to Ul_km2501/km2512...
  • Page 3 Niniejszy wózek inwalidzki spełnia wymagania Dyrektywy dla Urządzeń Medycznych 93/42/EEC. OSTRZEŻENIE: Przed zakupem i rozpoczęciem użytkowania wózka Karma prosimy skontaktować się z wykwalifikowanym technikiem Karma w celu zapewnienia prawidłowego wyboru wózka oraz uzyskania przeszkolenia odnośnie użytkowania. Może istnieć potrzeba zainstalowania dodatkowego sprzętu na wózku lub zmiany konfiguracji.
  • Page 4 Należy zawsze sprawdzać, czy podczas wsiadania lub wysiadania z wózka włączone są OBA hamulce. • Nie wolno stawać na podnóżkach podczas wsiadania lub wysiadania z wózka. • Nie wolno przewozić więcej niż jednego pasażera. Wózki inwalidzkie Karma są przeznaczone dla jednego użytkownika. Ul_km2501/km2512...
  • Page 5 • Prosimy uważać, aby odzież nie blokowała kół wózka. 2.8 Tapicerka • Do czyszczenia tapicerki należy używać ciepłej wody z mydłem. • Można używać również środka/pianki do czyszczenia tapicerki, ale unikać stosowania rozpuszczalników. 2.9 Urządzenia anty-wywrotkowe Prosimy zakupić urządzenia anty-wywrotkowe i zawsze je używać, aby uniknąć obrażeń ciała. Odległość...
  • Page 6 3. PRZEZNACZENIE ORAZ CZĘŚCI SKŁADOWE 3.1 Przeznaczenie • Ergo Lite (KM-2501 & KM-2512) to tranzytowy wózek inwalidzki. Oznacz to, że może być napędzany tylko przez opiekuna (tranzyt). • Wózki są przeznaczone dla użytkowników o masie ciała do 100 kg. Tylne koła są wyposażone w hamulce dla opiekuna zamontowane po obu stronach.
  • Page 7 3.2 Opis części wózka KM- 2501 1. Uchwyt do pchania 2. Hamulec opiekuna 3. Złącze tylne 4. Koło tylne 5. Urządzenie anty-wywrotkowe (Opcja) 6. Poprzeczna belka blokująca 7. Koło przednie 8. Tapicerka oparcia 9. Podłokietnik 10. Panel boczny 11. Tapicerka siedzenia 12.
  • Page 8 1. Uchwyt do pchania 2. Hamulec opiekuna 3. Złącze tylne 4. Koło tylne 5. Urządzenie anty-wywrotkowe (Opcja) 6. Poprzeczna belka blokująca 7. Koło przednie 8. Tapicerka oparcia 9. Podłokietnik 10. Panel boczny 11. Tapicerka siedzenia 12.Podnóżek 13. Oparcie na łydki 14.
  • Page 9 OSTRZEŻENIE: Przed rozpoczęciem używania wózka należy zamontować tapicerkę na siedzeniu. (Zobacz Rys. 4.6) Rys. 4.6 4.1.2 Składanie • Złożyć podnóżki (Zobacz Rys. 4.7) • Zdjąć tapicerkę trzymając ją w środku w części przedniej i tylnej (Zobacz Rys. 4.8) • Nacisnąć dwie dźwignie zwalniające na ramie oparcia, aby złożyć oparcie w celu przechowywania lub łatwego transportu.
  • Page 10 4.1.3.2 Wysokość podnóżka • Aby wyregulować wysokość podnóżka, należy używać do tego narzędzia Karma służącego do poluzowania śruby w przedniej części ramienia podnóżka (Zobacz Rys. 4.13). • Wyregulować podnóżek na wymaganą wysokość o dokręcić śrubę (Zobacz Rys. 4.13) Rys.
  • Page 11 SUGESTIA: Prosimy przechowywać wózek w miejscu, które nie jest narażone na bezpośrednie działanie promieni słonecznych, deszczu i rosy. Aby uzyskać więcej informacji, prosimy skonsultować się z dealerem Karma. UWAGA: Nie umieszczać żadnych przedmiotów na wózku podczas przechowywania wózka. Umieszczanie przedmiotów na złożonym lub rozłożonym wózku będzie powodować uszkodzenia, które nie są...
  • Page 12 OSTRZEŻENIE: • Nie stawać na podnóżkach podczas wsiadania lub wysiadania z wózka (Zobacz Rys. 4.15). • Podczas wsiadania lub wysiadania z wózka należy używać hamulców opiekuna. • Nie dopuścić, aby bieżnik na oponach lub klocki hamulcowe były zużyte. Jeśli używane są opony pneumatyczne, muszą...
  • Page 13 Uwaga: Jeśli opony uległy zużyciu po okresie użytkowania należy wyregulować hamulec lub wymienić części, aby zapewnić prawidłowe parkowanie wózka. W celu uzyskania pomocy, prosimy skontaktować się z dealerem Karma. 4.3.2.3 Zwalnianie hamulca Niezależnie od stopnia blokady hamulca, aby zwolnić hamulec należy nacisnąć dźwignię zwalniania hamulca (Zobacz Rys.
  • Page 14 1. Należy zawsze sprawdzać hamulec, aby zapewnić, że jest on dopasowany do potrzeb. 2. Należy sprawdzać funkcję dźwigni zwalniania hamulca oraz samego hamulca od czasu do czasu. Gdy dźwignia lub hamulec zacznie zawodzić należy skontaktować się z dealerem Karma w celu wykonania naprawy. 4.3.3 Nachylanie wózka przez opiekuna •...
  • Page 15 – nie wolno krzyżować stóp. 4.4 Transport Wózek Ergo Lite (KM-2501 & KM-2512) został poddany testom wypadkowym zgodnie z normą ISO7176-19 (Nr protokołu MBK 09/0964) i jest przeznaczony do użytku w pojazdach, które zostały przystosowane do tego celu. Wózek musi być bezpiecznie umocowany, jak opisano w jego instrukcji obsługi.
  • Page 16 Firma Karma zawsze zaleca, aby użytkownik był transportowany na siedzeniu pojazdu przypiętym pasami bezpieczeństwa. SUGESTIA: Jeśli możliwe, należy przenieść użytkownika na siedzenie pojazdu. 4.4.1 Przed użyciem • Odłączyć wszystkie dające się odłączyć akcesoria wózka i przechowywać je w bezpiecznym miejscu, gdzie nie będą...
  • Page 17 Mocowanie pasa przedniego Mocowanie pasa tylnego Mocowanie pasa siedzenia • Przymocować 3- punktowy pas bezpieczeństwa dla użytkownika. • Użytkownik wózka powinien być umieszczony przodem do kierunku jazdy, a hamulec wózka włączony. • Pasy miednicy powinny mieć pełny kontakt z przednią częścią ciała w pobliżu połączenia uda i miednicy, jak pokazano na rysunku poniżej (Poprawna pozycja pasa bezpieczeństwa).
  • Page 18 5 INSPEKCJA I KONSERWACJA 5.1 Kontrola ogólna Przed rozpoczęciem jazdy, należy sprawdzić poniższe pozycje. Jeśli zostaną wykryte jakiekolwiek awarie, należy skontaktować się dealerem KARMA w celu przeprowadzenia dodatkowej inspekcji wózka przed jego użyciem. • Sprawdzić hamulce pod katem zużycia, uszkodzeń. Wymiana lub regulacja hamulców powinna być...
  • Page 19 OSTRZEŻENIE: Skontaktować się z dealerem Karma w celu przeprowadzenia inspekcji wózka w przypadku wykrycia jakichkolwiek usterek. 5.2 Regularna konserwacja Aby wózek znajdował się w dobrym stanie, należy poddawać go regularnej inspekcji przez autoryzowanego dealera karma przeprowadzanej co sześć miesięcy od daty zakupu.
  • Page 20 Unieważnia to również gwarancję. 6. OPCJE I AKCESORIA Worek na oparcie Standardowy rozmiar Słupek I.V. Pasuje do wszystkich wózków ręcznych Karma Wysokość regulowana od 135 cm do 200 cm Pasuje do wszystkich wózków ręcznych Karma Uchwyt na napoje Urządzenie anty-wywrotkowe Dopasowuje się...
  • Page 21 4. Piski i trzaski Sprawdzić poluzowane nakrętki oraz śruby • 5. Luzy wózka Sprawdzić poluzowane nakrętki oraz śruby Jeśli nie można samodzielnie rozwiązać problemu, należy skontaktować się z dealerem Karma 8. SPECYFIKACJA Model Ergo-Lite(KM-2501) Długość całkowita (mm) Szerokość całkowita (mm) Wysokość...
  • Page 22 Długość łydki (mm) Długość po złożeniu (mm) Szerokość po złożeniu (mm) Wysokość po złożeniu (mm) Maksymalna masa użytkownika (kg) Stabilność (zgodnie z ISO 7176-1:1999) Manekin 100 kg Ergo Lite(KM-2501) Ergo Lite(KM-2512) 16° Do przodu 17.9° 18.1 Do tyłu – tylne koła 10.5°...
  • Page 23 c) poważnego zagrożenia zdrowia publicznego należy powyższy „poważny incydent” zgłosić producentowi oraz właściwemu organowi państwa członkowskiego, w którym użytkownik lub pacjent mają miejsce zamieszkania. W przypadku Polski właściwym organem jest Urząd Rejestracji Produktów Leczniczych, Wyrobów Medycznych i Produktów Biobójczych. UWAGA: W przypadku wystąpienia bólu, reakcji alergicznych lub innych niepokojących, niejasnych dla użytkownika objawów związanych z użytkowaniem wyrobu medycznego należy skonsultować...
  • Page 24 KARMA MEDICAL PRODUCTS CO., LTD. Manual for manual wheelchairs Ergo Lite (KM-2501) (KM-2512) GENERAL WARNINGS • Always maintain the trolley well, in particular checking tyre pressure, as this affects the performance of the brakes. • When getting on or off the wheelchair, make sure that both brakes are engaged.
  • Page 25 If you are unable to contact your dealer, please contact an authorised Karma dealer. If this proves impossible, please contact us and we will try to arrange a service repair. Please note that there will be a charge for collection and delivery of the trolley.
  • Page 26 WARNING: Before purchasing and using a Karma trolley, please contact a qualified Karma technician to ensure correct trolley selection and to receive training on use. You may need to install additional equipment on the trolley or change the configuration. Please contact your Karma service provider.
  • Page 27 • Do not stand on the footrests when getting in or out of the wheelchair. • It is not permitted to carry more than one passenger. Karma wheelchairs are designed for one user. • Please take care that the clothing does not block the wheels of the trolley.
  • Page 28 2.9 Anti-tipping devices Please purchase anti-tipping devices and always use them to avoid injury. The distance between the anti-tip device and the wheels is more than 5 cm; the floor height is not more than 5 cm (See Fig. 2.2). 2.10 Maximum user weight limit Please refer to the section "Maximum User Weight"...
  • Page 29 3. PURPOSE AND COMPONENTS 3.1 Purpose • Ergo Lite (KM-2501 & KM-2512) is a transit wheelchair. This means that it can only be propelled by the carer (transit). • The wheelchairs are designed for users weighing up to 100 kg. The rear wheels are equipped with brakes for the carer mounted on both sides.
  • Page 30 3.2 Description of the KM- 2501 trolley parts Push handle Keeper brake Rear connector Rear wheel Anti-tipping device (Option) Transverse locking bar Front wheel Backrest upholstery Armrest 10 Side panel 11 Seat upholstery 12 Calf support 13 Footstool 3.2 Description of the KM- 2512 trolley parts 1.
  • Page 31 5. Anti-tipping device (Option) 6. transverse locking beam 7. front wheel 8 Backrest upholstery 9. armrest 10. side panel 11. seat upholstery 12.Footrest 13. calf support 14. foot rest 4. OPERATION 4.1 Preparation of the trolley 4.1.1 Disassembly • Holding the armrests, pull them away from you (See Fig. 4.1). •...
  • Page 32 WARNING: The seat upholstery must be fitted before using the wheelchair. (See Fig. 4.6) Fig. 4.6 4.1.2 Folding • Fold down the footrests (see Fig. 4.7) • Remove the upholstery by holding it in the middle in the front and rear sections (See Fig. 4.8) •...
  • Page 33 4.1.3.2 Footrest height • To adjust the height of the footrest, use the Karma tool to loosen the screw on the front of the footrest arm (See Fig. 4.13). • Adjust the footrest to the required height by tightening the screw (see Fig. 4.13) Fig.
  • Page 34 SUGGESTION: Please store the trolley in a place that is not exposed to direct sunlight, rain and dew. For more information, please consult your Karma dealer. NOTES: Do not place any objects on the trolley when storing the trolley. Placing objects on the folded or unfolded trolley will cause damage that is not covered by the warranty.
  • Page 35 • Use the carer's brakes when getting in or out of the wheelchair. • Do not allow the tread on the tyres or the brake pads to become worn. If pneumatic tyres are used, they must be inflated to the correct pressure. When transferring the user to or from the wheelchair, ensure that the brakes are engaged so that the wheelchair does not move.
  • Page 36 Note: If the tyres have worn out after a period of use, the brake must be adjusted or the parts replaced to ensure that the wheelchair parks correctly. Please contact your Karma dealer for assistance. 4.3.2.3 Brake release Regardless of the degree of brake lock, the brake release lever must be pressed to release the brake (see Fig.
  • Page 37 • Notify the person in the wheelchair to tilt the wheelchair backwards. • Pull the pushchair backwards with your hands and push downwards with your foot. This will allow the trolley to rest on the rear wheels. (See Fig. 4.22) WARNING: •...
  • Page 38 - do not cross your feet. 4.4 Transport The Ergo Lite trolley (KM-2501 & KM-2512) has been accident tested in accordance with ISO7176-19 (Protocol No. MBK 09/0964) and is intended for use in vehicles that have been adapted for this purpose.
  • Page 39 Carefully lift the wheelchair up or down. Be careful of the way your feet are placed - do not cross your feet. 4.4.2 Attachment method The Ergo Lite trolley (KM-2501 & KM-2512) has been tested with a four-point attachment system. Please refer to the system's instruction manual for further information on its operation.
  • Page 40 Correct seat belt position Incorrect seat belt position 4.5 safety belt Seat belt installation and removal instructions • Loosen the fourth and fifth bolts on each side of the seat upholstery and insert the seat belt between the fourth and fifth holes (Fig. 4.23). •...
  • Page 41 If signs of wear are found, the belt should be replaced immediately. 5 INSPECTION AND MAINTENANCE 5.1 General inspection Before driving, check the following items. If any malfunctions are detected, contact your KARMA dealer for an additional inspection of the wheelchair before use. •...
  • Page 42 Do not modify or disassemble the frame structure of the wheelchair. Doing so may cause injury. This also voids the warranty. 6. OPTIONS AND ACCESSORIES Backrest bag Standard size Pillar I.V. Fits all Karma hand trucks Height adjustable from 135 cm to 200 Ul_km2501/km2512...
  • Page 43 Check front wheel clamping angle • 4. squeaks and Check for loose nuts and bolts crackles • 5. trolley Check for loose nuts and bolts clearances If you cannot solve the problem yourself, contact your Karma dealer 8. SPECIFICATION Model Ergo-Lite(KM-2501) Ul_km2501/km2512...
  • Page 44 Calf length (mm) Length after folding (mm) Width when folded (mm) Height when folded (mm) Maximum user weight (kg) Stability (according to ISO 7176-1:1999) 100 kg dummy Ergo Lite(KM-2501) Ergo Lite(KM-2512) 16° Forwards 17.9° 18.1 10.5° Rearward - rear wheels 10.1°...
  • Page 45 9. CLEANING AND MAINTENANCE 9.1 CLEANING To prolong the life of the trolley, it is recommended that it is cleaned periodically (preferably daily) especially if it is used in rainy or snowy weather. We recommend that you do not use the pushchair in rain or snow. If rain is accidentally encountered while moving the trolley, it is recommended to find a shelter. If it is not possible to find shelter, head to your destination.
  • Page 46 KARMA MEDICAL PRODUCTS CO., LTD. Handbuch für manuelle Rollstühle Ergo Lite (KM-2501) (KM-2512) ALLGEMEINE WARNHINWEISE • Halten Sie den Wagen immer gut instand und überprüfen Sie insbesondere den Reifendruck, da dieser die Leistung der Bremsen beeinflusst. • Achten Sie beim Auf- und Absteigen darauf, dass beide Bremsen angezogen sind.
  • Page 47 Wenn der Rollstuhl beschädigte Komponenten oder lose Teile aufweist, wenden Sie sich für die Reparatur und/oder den Austausch des Rollstuhls an Ihren Händler. Verwenden Sie nur von KARMA autorisierte Teile. Die Verwendung nicht von KARMA zugelassener Teile kann zum Erlöschen der Garantie führen.
  • Page 48 Dieser Rollstuhl entspricht der Richtlinie 93/42/EWG über Medizinprodukte. WARNUNG: Vor dem Kauf und der Verwendung eines Karma-Wagens wenden Sie sich bitte an einen qualifizierten Karma-Techniker, um die richtige Auswahl des Wagens sicherzustellen und eine Schulung für die Verwendung zu erhalten. Möglicherweise müssen Sie zusätzliche Geräte auf dem Wagen installieren oder die Konfiguration ändern.
  • Page 49 • Gehen Sie beim Helfen gerade nach oben. Wenn es notwendig ist, sich nach unten zu bewegen, gehen Sie rückwärts, bis der Benutzer auf ebenem Boden steht. (Siehe Abb. 2.4 und 2.5). • Vermeiden Sie das Anhalten an Steigungen; dies kann zum Verlust der Kontrolle über den Wagen führen.
  • Page 50 • Es ist nicht gestattet, mehr als einen Fahrgast zu befördern. Karma-Rollstühle sind für einen Benutzer ausgelegt. • Bitte achten Sie darauf, dass die Kleidung nicht die Räder des Wagens blockiert. 2.8 Polstermöbel • Verwenden Sie warmes Seifenwasser, um die Polster zu reinigen.
  • Page 51 3. ZWECK UND BESTANDTEILE 3.1 Zweck • Der Ergo Lite (KM-2501 & KM-2512) ist ein Transitrollstuhl. Das bedeutet, dass er nur von der Pflegeperson angetrieben werden kann (Transit). • Die Rollstühle sind für Benutzer mit einem Gewicht von bis zu 100 kg ausgelegt. Die Hinterräder sind mit beidseitig angebrachten Bremsen für die Pflegeperson ausgestattet.
  • Page 52 Schiebegriff Bremse des Halters Hinterer Anschluss Hinterrad Kippschutz (Option) Quersperrstange Vorderrad Rückenlehne gepolstert Armlehne 10 Seitenwand 11 Sitzpolsterung 12 Wadenstütze 13 Fußhocker 3.2 Beschreibung der Teile des Wagens KM- 2512 1. Schiebegriff 2 Haltestellenbremse 3. hinterer Anschluss 4. Hinterrad 5. kippsicherung (Option) 6.
  • Page 53 7. Vorderrad 8 Rückenlehne gepolstert 9. Armlehne 10. Seitenwand 11. Sitzpolsterung 12.Fußstütze 13. Wadenstütze 14. Fußstütze 4 BETRIEB 4.1 Vorbereitung des Wagens 4.1.1 Demontage • Halten Sie die Armlehnen fest und ziehen Sie sie von sich weg (siehe Abb. 4.1). •...
  • Page 54 WARNUNG: Das Sitzpolster muss vor der Benutzung des Rollstuhls angebracht werden. (Siehe Abb. 4.6) Abb. 4.6 4.1.2 Falten • Klappen Sie die Fußstützen herunter (siehe Abb. 4.7) • Entfernen Sie die Polsterung, indem Sie sie in der Mitte im vorderen und hinteren Bereich festhalten (siehe Abb.
  • Page 55 Rollstuhl mit einem Kippschutz ausgestattet ist. 4.1.3.2 Höhe der Fußstütze • Um die Höhe der Fußstütze einzustellen, verwenden Sie das Karma-Werkzeug, um die Schraube an der Vorderseite des Fußstützenarms zu lösen (siehe Abb. 4.13). • Stellen Sie die Fußstütze durch Anziehen der Schraube auf die gewünschte Höhe ein (siehe Abb.
  • Page 56 VORSCHLAG: Bitte lagern Sie den Wagen an einem Ort, der nicht direktem Sonnenlicht, Regen oder Tau ausgesetzt ist. Für weitere Informationen wenden Sie sich bitte an Ihren Karma-Händler. ANMERKUNGEN: Legen Sie keine Gegenstände auf den Wagen, wenn Sie den Wagen lagern. Das Abstellen von Gegenständen auf dem zusammengeklappten oder ausgeklappten Wagen führt zu Schäden,...
  • Page 57 • Stellen Sie einen Fuß mit dem Knie im rechten Winkel auf den Boden und den anderen Fuß leicht seitlich und nach hinten. • Legen Sie Ihre Hände auf die Vorderseite der Armlehnen und verlagern Sie Ihr Körpergewicht nach vorne, indem Sie Ihren Kopf und Ihre Schultern über Ihre Knie nach oben drücken. WARNUNG: •...
  • Page 58 Abb. 4.15 Abb. 4.16 Abb. 4.17 Abb. 4.18 Abb. 4.19 Abb. 4.20 Abb. 4.21 Abb. 4.22 Abb. 4.23 4.3.2 Bremse Bitte beachten Sie: Die 3-Step-Lock-Bremse ist eine multifunktionale Bremse, die die Funktion hat, die Geschwindigkeit zu reduzieren und den Rollstuhl zu parken. Bitte lesen Sie die Bremsanleitung, bevor Sie die Bremse benutzen, um Ihren Komfort und Ihre Sicherheit zu gewährleisten.
  • Page 59 5. Überprüfen Sie die Bremse immer auf ihre Funktionstüchtigkeit. 6. Überprüfen Sie von Zeit zu Zeit die Funktion des Bremslösehebels und der Bremse selbst. Wenn der Hebel oder die Bremse versagt, wenden Sie sich zur Reparatur an Ihren Karma- Händler.
  • Page 60 4.3.4.1 Mit Hilfe einer Betreuungsperson von Bordsteinen nach vorne rutschen WARNUNG: • Diese Methode ist komplizierter und kann den Benutzer schockieren, aber sie ermöglicht eine bessere Beobachtung des Verkehrs. • Achten Sie darauf, dass die Kippschutzvorrichtungen nicht an der Bordsteinkante blockiert werden und einen Sturz verursachen.
  • Page 61 09/0964) unfallgeprüft und ist für die Verwendung in Fahrzeugen vorgesehen, die für diesen Zweck angepasst wurden. Der Wagen muss, wie in der Gebrauchsanweisung beschrieben, sicher angeschnallt werden. Der Ergo Lite Wagen (2501 &2512) wurde mit einem Vier-Punkt- Gurt-Befestigungssystem getestet. Weitere Informationen zur Befestigung des Kinderwagens finden Sie in der Gebrauchsanweisung des Herstellers für das Befestigungssystem.
  • Page 62 Rollstuhl aus. Heben Sie den Rollstuhl vorsichtig nach oben oder unten. Achten Sie darauf, wie Sie Ihre Füße aufstellen - kreuzen Sie die Füße nicht. 4.4.2 Anbringungsmethode Der Ergo Lite-Wagen (KM-2501 & KM-2512) wurde mit einem Vier-Punkt-Befestigungssystem getestet. Weitere Informationen zur Verwendung des Systems finden Sie in der Gebrauchsanweisung des Systems.
  • Page 63 Richtige Position des Sicherheitsgurts Falsche Position des Sicherheitsgurts 4.5 Sicherheitsgurt Anweisungen zum Anlegen und Entfernen von Sicherheitsgurten • Lösen Sie die vierte und fünfte Schraube auf jeder Seite des Sitzpolsters und führen Sie den Sicherheitsgurt zwischen dem vierten und fünften Loch ein (Abb. 4.23). •...
  • Page 64 5 INSPEKTION UND WARTUNG 5.1 Allgemeine Prüfung Überprüfen Sie vor der Fahrt die folgenden Punkte. Sollten Sie Mängel feststellen, wenden Sie sich bitte an Ihren KARMA-Händler, um den Rollstuhl vor der Benutzung einer zusätzlichen Inspektion zu unterziehen. • Prüfen Sie die Bremsen auf Verschleiß und Beschädigungen. Der Austausch oder die Einstellung der Bremsen sollte von einem autorisierten Techniker durchgeführt werden.
  • Page 65 VORSCHLAG: Wenn der Wagen über einen längeren Zeitraum nicht benutzt wird, sollte er jährlich überprüft werden. Position Jede Jeden Woche Monat ALLGEMEINES Gerade Rollen (keine übermäßigen Bewegungen oder einseitiges Ziehen) RAHMEN UND TRAVERSEN Prüfen Sie die Struktur auf kleine Risse/Lücken Verbogenen Rahmen oder Querträger prüfen BREMSEN Stellen Sie sicher, dass sie während der Fahrt nicht mit...
  • Page 66 Verletzungen führen. Außerdem erlischt dadurch die Garantie. 6. OPTIONEN UND ZUBEHÖR Tasche für die Rückenlehne Standardgröße Säule I.V. Passend für alle Karma Handkarren Höhenverstellbar von 135 cm bis 200 cm Passend für alle Karma Handkarren Getränkehalter Anti-Kipp-Vorrichtung Passt sich der Größe des Behälters an (6 Passend für alle Karma Handkarren...
  • Page 67 4. Quietschen Kontrolle auf lose Schrauben und Muttern und Knistern • Kontrolle auf lose Schrauben und Muttern Wagenabstände Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Karma-Händler 8. SPEZIFIKATION Modell Ergo-Lite(KM-2501) Gesamtlänge (mm) 940 940...
  • Page 68 Länge des Kalbes (mm) Länge nach dem Falten (mm) Breite in gefaltetem Zustand (mm) Höhe in gefaltetem Zustand (mm) Maximales Benutzergewicht (kg) Stabilität (gemäß ISO 7176-1:1999) 100 kg Dummy Ergo Lite(KM-2501) Ergo Lite(KM-2512) Stürmer 16° 17.9° 18.1 Rückwärts - Hinterräder 10.5°...
  • Page 69 ANMERKUNGEN: Im Falle eines produktbezogenen "schwerwiegenden Vorfalls", der direkt oder indirekt zu einem der folgenden Punkte geführt hat, hätte führen können oder wahrscheinlich führen wird: (a) der Tod eines Patienten, Nutzers oder einer anderen Person; oder (b) eine vorübergehende oder dauerhafte Verschlechterung des Gesundheitszustands eines Patienten, Nutzers oder einer anderen Person, oder (c) eine ernsthafte Bedrohung der öffentlichen Gesundheit Dieser "schwerwiegende Vorfall"...
  • Page 70 KARMA MEDICAL PRODUCTS CO., LTD. Příručka pro ruční invalidní vozíky Ergo Lite (KM-2501) (KM-2512) OBECNÁ UPOZORNĚNÍ • Vždy vozík dobře udržujte, zejména kontrolujte tlak v pneumatikách, protože ten ovlivňuje výkon brzd. • Při nastupování a vystupování z vozíku se ujistěte, že jsou obě brzdy zatažené.
  • Page 71 Tito pracovníci mají k dispozici servisní příručky s úplným seznamem servisních úkonů potřebných k udržení invalidního vozíku v co nejlepším stavu. V části o záruce se dozvíte, co KARMA garantuje a jaké servisní služby a díly si bude muset uživatel hradit sám.
