Operating Instructions Manual
Please read and save these instructions. Read through this owner's manual carefully before using product. Protect yourself and others
by observing all safety information, warnings, and cautions. Failure to comply with instructions could result in personal injury and/or
damage to product or property. Please retain instructions for future reference.

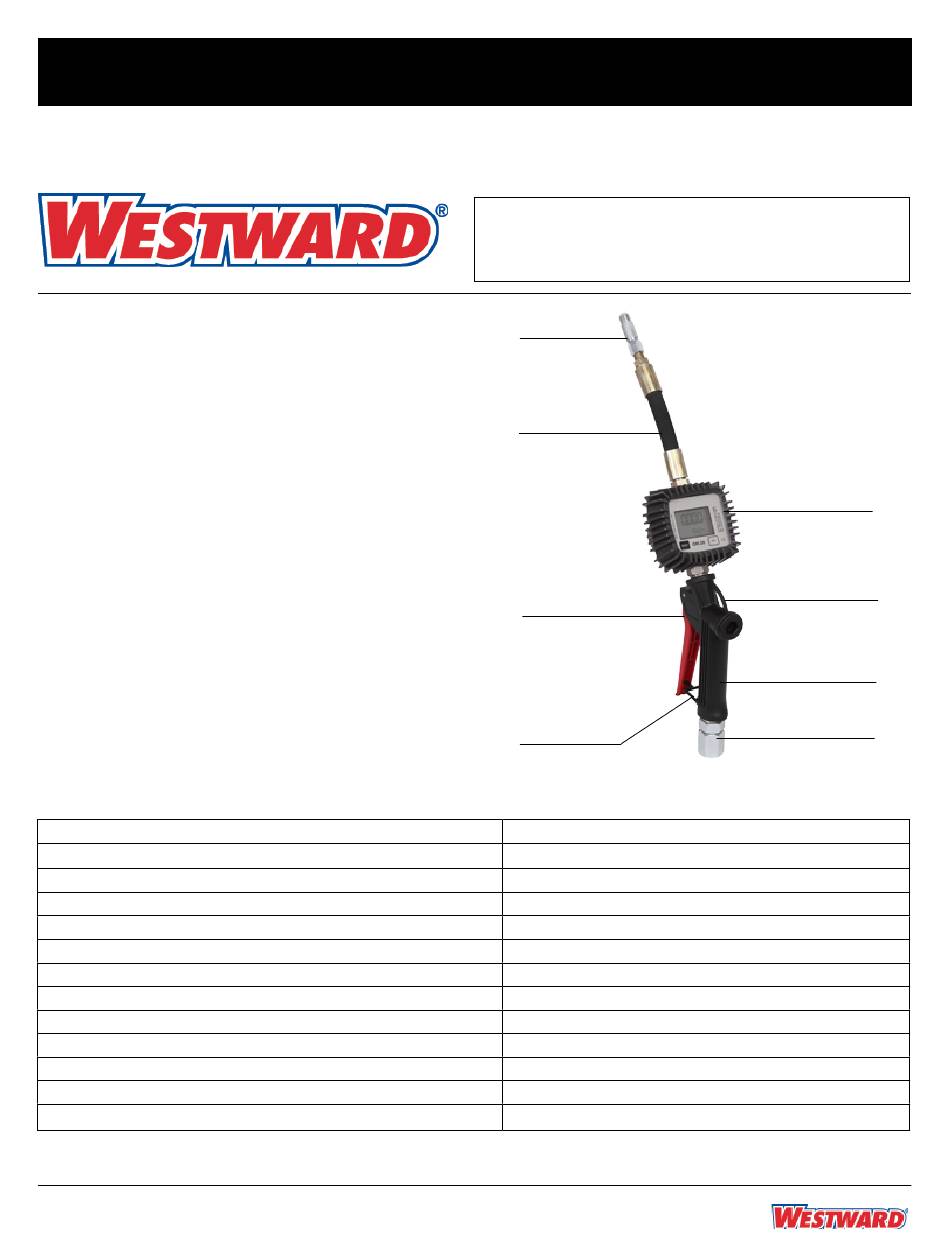

Description
High accuracy light weight gun for controlling fluid deliveries in
most demanding applications. Aluminium die cast meter body
with protective rubber shroud. Gun with impact and weather
resistant nylon construction. Built-in latch lever for safety
and unattended dispensing. Built in swivel at inlet for easy
maneuverability. Measures in Litres, Quarts, Pints and Gallons.
Specifications
Meter Type
Mechanism
Inlet swivel
Flow Rate
Accuracy
Repeatability
Max. working pressure
Inlet Dia. of Hose Extension
Working Temperature Range
Max. Resettable Batch Total
Max. Non Resettable Totalizer
Least Count / Resolution
Option to Recalibrate by User
GET 21EM40
Printed in India
01/13
Electronic Oil Control Gun
Manual
Non Drip
Nozzle
Hose Extension
Trigger
Safety cum
continuous flow
lever
Digital
Oval Gear
½" NPT (F)
0.3 to 8 GPM
+- 0.50 %
+- 0.30 %
870 PSI
½"
14°F to 140°F
99,999 units
9,99,999 units
0.001 units
YES
21EM40
Flow Meter
Gun Hanger
Gun Handle
Inlet Swivel
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Westward 21EM40
Summary of Contents for Westward 21EM40
- Page 1 Inlet Dia. of Hose Extension ½” Working Temperature Range 14°F to 140°F Max. Resettable Batch Total 99,999 units Max. Non Resettable Totalizer 9,99,999 units Least Count / Resolution 0.001 units Option to Recalibrate by User GET 21EM40 Printed in India 01/13...
-
Page 2: Table Of Contents
Westward Operating Instructions Manual 21EM40 Electronic Oil Control Gun Control Gun must be handled with care & Major Components WARNING not be dropped or thrown. Make sure a filter LCD DISPLAY - Includes three numerical Totals and with adequate filtering capacity is always fitted either at... -
Page 3: Measurement Units Configuration
Westward Operating Instructions Manual 21EM40 Electronic Oil Control Gun By pressing the CAL key at 12,345 LCD Display length, the new settings will be stored, the METER will pass through the start cycle and TOTAL Calibration Reset Button will then be ready to dispense in... -
Page 4: Calibration
Westward Operating Instructions Manual 21EM40 Electronic Oil Control Gun CALIBRATION To confirm the choice of calibration factor, quickly press CAL In standby mode, press the CAL key at length to see the while “User” or “Fact” are displayed. current calibration factor. - Page 5 Westward Operating Instructions Manual 21EM40 Electronic Oil Control Gun Press RESET key once. Press CAL key for more 9,800 The arrow changes direction. than 2 seconds. The METER 1,000 The operation can be repeated enters calibration mode and shows “CAL”. The words...
-
Page 6: Maintenance
Westward Operating Instructions Manual 21EM40 Electronic Oil Control Gun Maintenance • Remove the meter from the gun handle (20) and the The Oil Control Gun has been designed to require a minimum extension (19). Loosen and remove the four cover amount of maintenance. -
Page 7: Troubleshooting
Westward Operating Instructions Manual 21EM40 Electronic Oil Control Gun Troubleshooting Symptom (s) Possible Cause(s) Corrective Action(s) LCD: Indication is dull Battery Low Replace battery (See Maintenance - Changing the battery) Not enough measurement 1. Wrong K FACTOR 1. Adjust the calibration factor (See Calibration... -
Page 8: Exploded View
Westward Operating Instructions Manual 21EM40 Electronic Oil Control Gun For Repair Parts, call 1-800-323-0620 24 hours a day - 365 days a year Part description and number as shown on parts list Please provide the following: Model Number Serial Number (if any) -
Page 9: Repair Parts List
Westward Operating Instructions Manual 21EM40 Electronic Oil Control Gun Repair Parts List Reference Number Description Quantity Meter Label Plastic Face Electronic Board Screw Housing with Gasket Battery 1.5 V O-Ring Battery Plug Conical Spring Oval Gear Pivot Oval Gear Oval Gear with Magnet... -
Page 10: Especificaciones
Laboral Temperatura Alcance 14 ° F a 140 ° F Max. Reajustable total de lotes 99.999 unidades Max. Totalizador no reseteable 9,99,999 unidades Menos Conteo / Resolución 0.001 unidades Opción para calibrar nuevamente por Usuario SÍ GET 21EM40 Impreso en India 01/13... - Page 11 Instrucciones de Westward Manual de funcionamiento 21EM40 Pistola de Control de Aceite Electrónica Control de armas debe ser manejado Procedimientos de calibración - ADVERTENCIA con cuidado y no se cae o t hr propia. • En el campo Secuencia de calibración Asegúrese de que un filtro con capacidad de filtración...
- Page 12 Instrucciones de Westward Manual de funcionamiento 21EM40 Pistola de Control de Aceite Electrónica Carcasa de batería - El metro funciona con dos pilas de 1,5 Pulse para desplazarse entre los cuatro REAJUSTE V de tipo estándar (tamaño 1 N). La carcasa de la batería está...
- Page 13 Instrucciones de Westward Manual de funcionamiento Pistola de Control de Aceite Electrónica Mientras se visualiza la página de pantalla que muestra el factor de calibración usado actualmente (en nuestro ejemplo total restablecimiento, presione la tecla de reposición de 0998). nuevo durante al menos 1 segundo.
- Page 14 Instrucciones de Westward Manual de funcionamiento 21EM40 Pistola de Control de Aceite Electrónica total de lotes (por ejemplo, 9.800) debe ser forzado con Espere hasta que el medidor se 12,345 el valor indicado en el envase contenedor de muestras suministra en modo de espera graduado.
-
Page 15: Mantenimiento
Instrucciones de Westward Manual de funcionamiento 21EM40 Pistola de Control de Aceite Electrónica • Retire el medidor de la empuñadura de la pistola (20) El ciclo de reinicio se repite para 0,000 y la extensión (19). Afloje y retire los cuatro tornillos de lograr finalmente el modo de retención de la tapa (15). -
Page 16: Solución De Problemas
Instrucciones de Westward Manual de funcionamiento 21EM40 Pistola de Control de Aceite Electrónica Solución de problemas Síntoma (s) Posible causa (s) Acción Correctiva (s) LCD: Indicación es aburrido Batería Baja Reemplace la batería (véase Mantenimiento - Cambio de la batería) Insuficiente precisión de la... - Page 17 Instrucciones de Westward Manual de funcionamiento 21EM40 Pistola de Control de Aceite Electrónica Para Piezas Remontas, Llame 1-800-323-0620 24 Horas Al Dia-365 Dias Al Año Descripción y número, como se muestra en la lista de piezas Por favor proporcione la siguiente: Número de modelo...
-
Page 18: Lista De Repuestos
Instrucciones de Westward Manual de funcionamiento 21EM40 Pistola de Control de Aceite Electrónica Lista de Repuestos Número de referencia Descripción Cantidad Etiqueta Meter Cara de plástico Pizarra electrónica Tornillo Carcasa con juntas Batería de 1,5 V O-Ring Conecte la batería Cónico Primavera... -
Page 19: Caractéristiques
Dia Inlet. Extension de tuyau ½” De travail Température Range 14°F to 140°F Max. Total effaçable par lots 99,999 units Max. Totalisateur non réinitialisable 9,99,999 units Moins Count / Résolution 0.001 units Option de recalibrer par l'utilisateur GET 21EM40 Impreso en India 01/13... -
Page 20: Installation Et Utilisation
Westward instructions du manuel d’exploitation 21EM40 Électronique Pistolet Contrôle de l’huile Gun Control doit être manipulé avec Procédures d’étalonnage - AVERTISSEMENT soin et ne pas être supprimé ou t hr • En-Field séquence d’étalonnage propre. S’assurer un filtre avec une capacité de filtrage •... - Page 21 Westward instructions du manuel d’exploitation 21EM40 Électronique Pistolet Contrôle de l’huile Boîtier de la batterie - Le compteur est alimenté par deux Appuyez sur RESET pour faire défiler les quatre piles standard de type 1,5 V (taille 1N). Le logement de la combinaisons d’unités de mesure comme indiqué:...
- Page 22 Westward instructions du manuel d’exploitation 21EM40 Électronique Pistolet Contrôle de l’huile Alors que l’âge de la p d’affichage montrant la d’étalonnage actuellement utilisé (dans notre exemple 0,998). réinitialisation totale est affichée, appuyez à nouveau sur la touche de réinitialisation pendant au moins 1 seconde.
- Page 23 Westward instructions du manuel d’exploitation 21EM40 Électronique Pistolet Contrôle de l’huile total de lots (par exemple 9.800) doit être forcé à la valeur Nouveau K FACTEUR DE L’UTILISATEUR de conteneurs marquée sur le contenant de l’échantillon = 1.000 * [(100 – ( - 0.3))/100] graduée.
-
Page 24: Entretien
Westward instructions du manuel d’exploitation 21EM40 Électronique Pistolet Contrôle de l’huile A la fin du calcul, le nouveau Nettoyage de la chambre de mesure facteur K USER est affiché 1,003 La chambre de mesure peut être nettoyée sans démonter pendant quelques secondes. -
Page 25: Dépannage
Westward instructions du manuel d’exploitation 21EM40 Électronique Pistolet Contrôle de l’huile Dépannage Symptôme (s) Cause possible (s) Action corrective (s) LCD: Indication est terne Batterie faible Remplacer la batterie (voir Entretien - Remplacement de la batterie Pas assez de précision de FACTOR mal de K Réglez le facteur d’étalonnage (voir Calibration... -
Page 26: Vue Éclatée
Westward instructions du manuel d’exploitation 21EM40 Électronique Pistolet Contrôle de l’huile Pour des pièces détachées, appelez 1-800-323-0620 24 sur 24 365 jours par an Description de la pièce et le numéro figurant sur la liste des pièces S’il vous plaît fournir les informations suivantes: Numéro de modèle... -
Page 27: Garantie
Westward instructions du manuel d’exploitation 21EM40 Électronique Pistolet Contrôle de l’huile Réparation Liste des pièces Numéro de référence Description Quantité Compteur étiquette Visage en plastique Carte électronique Visser Boîtier avec joint Batterie 1,5 V O-Ring Batterie prise Ressort conique Ovale vitesse Pivot...
