COMANDO UNICO WIRELESS B/N

UNICO WIRELESS CONTROL BW

INSTRUCTION FOR USE AND MAINTENANCE

HINWEISE FÜR DIE VERWENDUNG UND PFLEGE

INSTRUCCIONES PARA EL USO Y EL MANTENIMIENTO

INSTRUÇÕES PARA O USO E MANUTENÇÃO

GEBRUIKS- EN ONDERHOUDSAANWIJZINGEN

INSTRUCȚIUNI DE FOLOSIRE ȘI ÎNTREȚINERE

INSTRUKTIONER FÖR ANVÄNDNING OCH UNDERHÅLL

ISTRUZIONI PER USO E MANUTENZIONE

MODE D'EMPLOI ET D'ENTRETIEN

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ

INSTRUKCJA OBSŁUGI I KONSERWACJI

KEZELÉSI ÉS KARBANTARTÁSI ÚTMUTATÓ

NÁVOD K POUŽITÍ A ÚDRŽBĚ

KIT B1029

Table of Contents

Need help?

Do you have a question about the B1029 and is the answer not in the manual?

Questions and answers

Summary of Contents for Olimpia splendid B1029

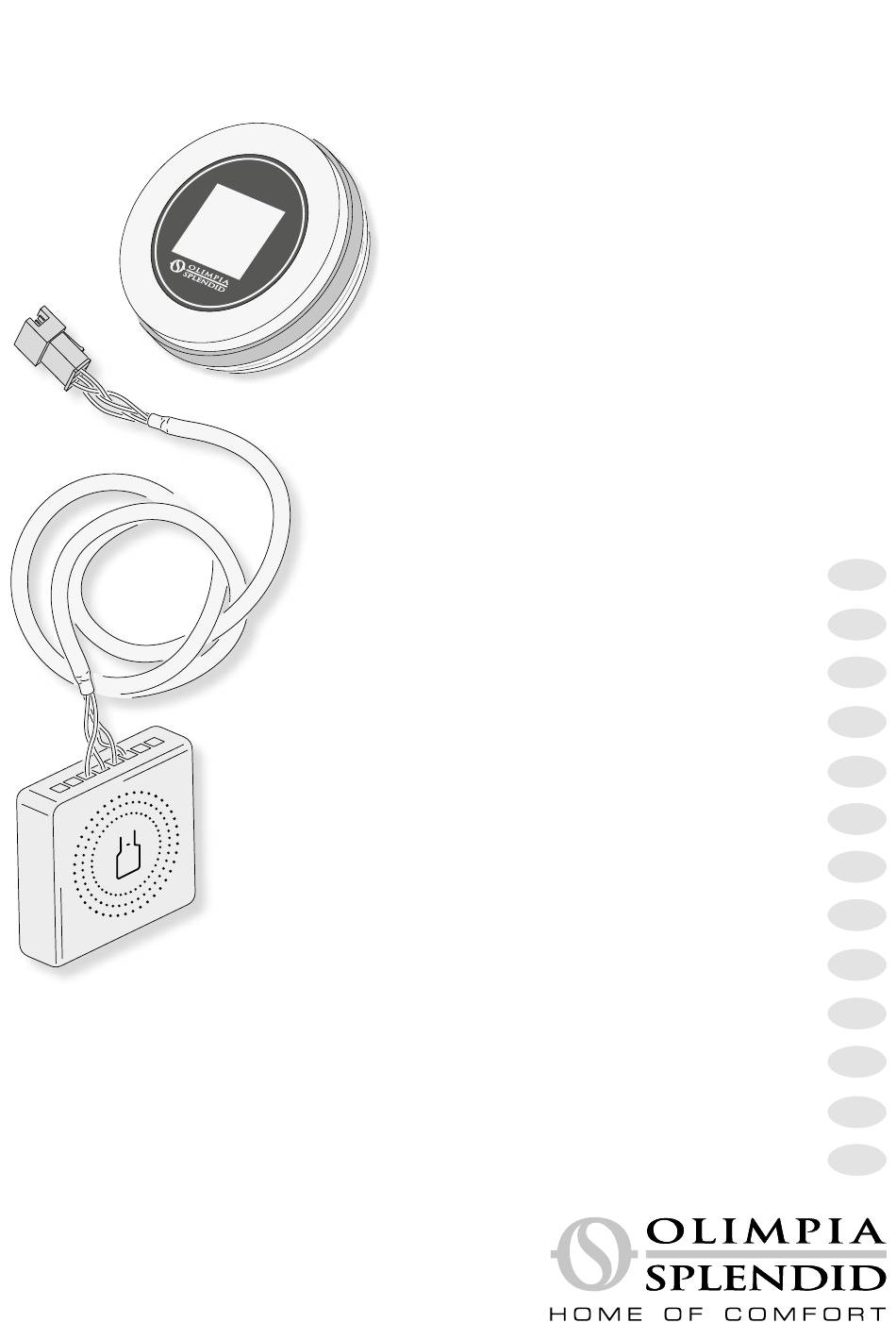

Page 1 KIT B1029 KIT B1029 COMANDO UNICO WIRELESS B/N COMANDO UNICO WIRELESS B/N UNICO WIRELESS CONTROL BW UNICO WIRELESS CONTROL BW ISTRUZIONI PER USO E MANUTENZIONE ISTRUZIONI PER USO E MANUTENZIONE INSTRUCTION FOR USE AND MAINTENANCE INSTRUCTION FOR USE AND MAINTENANCE MODE D’EMPLOI ET D’ENTRETIEN...
Page 3 Splendid reserves the right to modify them at any time without notice. Les informations techniques et les caractéristiques esthétiques des produits peuvent subir des modifications. Olimpia Splendid se réserve le droit de les modifier à tout moment et sans préavis.
Page 4 WMulti bus Switch J-MBS Gateway Power RS485 -5/12V 0V D- D+ 01 02 -5/12V 0V brown red blue black IT - 1004 XX - WIRING...
Page 5: Table Of Contents
“dispositi- vi”, “termostato” e “Interruttore Multibus”. Questo manuale è stato concepito con lo scopo di fornirvi tutte le spiegazioni necessarie per poter gestire il vostro kit B1029 al meglio. Leggere attentamente il presente manuale prima di procedere con qualsiasi opera- zione (installazione, manutenzione, uso) ed attenersi scrupolosamente a quanto descritto nei singoli capitoli;...
Page 6: Pittogrammi Editoriali
• Questo apparecchio dovrà essere destinato solo all’uso per il quale è stato espres- samente concepito. Ogni altro uso è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli. •...
Page 7 • Verificare la compatibilità del dispositivo utilizzato con l’app OS Smart System nella lista presente sugli store digitali. OLIMPIA SPLENDID non è responsabile di qualsiasi problema derivante dall’incompatibilità. • I fulmini e i telefoni cellulari possono causare dei malfunziona- menti.
Page 8 • Non posizionare il riscaldatore o altre apparecchiature vicine al cavo di alimentazione. Rischio di incendio o scosse elettriche. • Nel caso in cui il kit B1029 COMANDO UNICO WIRELESS BW non sia utilizzato per un certo periodo di tempo, rimuovere le batterie dal loro compartimento.
Page 9: Lista Dei Componenti Forniti A Corredo
3.1 - DESCRIZIONE COMPONENTI PRINCIPALI (FIG.2) 1. Cornice rotonda con display 2. Base 3. WMultibus Switch L’installazione deve essere eseguita da personale qualificato. Tutte le istruzioni contenute nel presente manuale e nel MANUALE DI AVVER- TENZE UNICO WIRELESS CONTROL BW devono essere rispettate. L’inosservanza d i t ali i ndicazioni p uò comportare u n malfunzionamento delle unità che non può essere attribuito alla loro qualità e che quindi fa decadere ogni forma di garanzia fornita dal produttore. IT - 5 UNICO WIRELESS CONTROL BW - B1029...
Page 10: Connessione E Posizionamento Del Wmultibus Switch Sull'unità Unico
Durante l’installazione è raccomandato di maneggiare i compo- nenti con cura. 3.2 - CONNESSIONE E POSIZIONAMENTO DEL WMULTIBUS SWITCH SULL’UNITÀ UNICO Il sistema elettrico deve conformarsi a tutti i codici e regolamenti nazionali e/o locali. Inoltre, devono essere seguite le specifiche e i requisiti della scheda tecnica. Questa operazione deve essere eseguita solo dall’installatore o da personale con qualifica similare, in conformità con le nor- mative locali e/o nazionali. Per prevenire il rischio di scosse elettriche, è obbligatorio spe- gnere l’interruttore principale prima di eseguire i collegamenti elettrici o qualsiasi operazione di manutenzione sugli apparecchi. Prima di collegare l’unità, assicurarsi che i valori di tensione e frequenza dell’alimentazione elettrica siano conformi a quelli indicati sulla targhetta dei dati dell’unità. Eventuali sostituzioni dei cavi devono essere effettuate esclu- sivamente dal supporto tecnico autorizzato o da personale con qualifica similare. Sulla linea di alimentazione dell’apparecchio deve essere pre- sente un dispositivo di disconnessione omnipolare adeguato, conforme alle normative nazionali sull’installazione.
Page 11: Unità Unico Pro
Unico Evo/Next, situata nella parte superiore destra dell’unità sotto la griglia, facendo attenzione a far passare il cavo attraverso la griglia, come mostrato in figura. • Chiudere la griglia dell’Unico Evo/Next. IT - 7 UNICO WIRELESS CONTROL BW - B1029...
Page 12 SOLO PER UNITÀ UNICO EVO/NEXT CON RESISTENZE ELETTRICHE RISCALDANTI (UNICO EVO/NEXT EVANX) FIG.3c: • Rimuovere l’unità dal muro. • Usando una pinza premere la porta seriale, spingere la porta seriale verso il basso e rimuoverla dalla sua sede, come mostrato nell’immagine. Guardando il retro dell’unità, l’accesso alla porta seriale si trova in alto a sinistra. •...
Page 13: Unità Unico Vertical
VERTICAL. Controllare sul manuale utente dell’unità Unico Vertical dove è situato l’ac- cesso alla porta seriale. • Posizionare il WMultibus Switch sulla parte superiore dell’unità e fissarlo con il nastro biadesivo. IT - 9 UNICO WIRELESS CONTROL BW - B1029...
Page 14: Inserimento Batterie
3.3 - INSERIMENTO BATTERIE Il KIT B1029 COMANDO UNICO WIRELESS BW è fornito senza batterie. Le batterie necessarie sono di tipo AAA (LR03 AM4) da 1,5 V. • Separare la cornice del termostato rotondo (1) dalla base (1a) (fig.4). • Inserire le batterie (F) nel vano, prestando attenzione a inserirle nel verso corretto.
Page 15: Sostituzione Delle Batterie Scariche
LESS B/N separando la base dalla cornice rotonda, come mostrato nella figura 7. • Rimuovere le batterie scariche dal vano e inserire quelle nuove, rispettando la polarità illustrata sul fondo del vano. IT - 11 UNICO WIRELESS CONTROL BW - B1029...
Page 16: Utilizzo Del Termostato
Utilizzare sempre batterie AAA (LR03 AM4) da 1,5 V e sostituire sempre en- trambe le batterie scariche con due nuove. NON UTILIZZARE MAI BATTERIE RICARICABILI. ATTENZIONE Le batterie scariche devono essere smaltite negli appositi punti di raccolta rifiuti o come richiesto dalle normative locali. 4 - UTILIZZO DEL TERMOSTATO 4.1 - OPERAZIONI CONSENTITE ALL’UTENTE AZIONE DESCRIZIONE FUNZIONE Rotazione in senso orario Ruotare la cornice del termostato per aumentare la temperatura o per scorrere...
Page 17: Abbinamento Dell'unità Unico
CONNECTED. Se la procedura di associazione fallisce, lo stato sarà “DISCONNECTED”. Provare a ripetere la procedura sia sul termostato che sullo WMultibus switch, o fare riferimento al paragrafo “DIAGNOSTICA E ALLARMI”. IT - 13 UNICO WIRELESS CONTROL BW - B1029...
Page 18: Abbinamento Del Termostato Al Relay Wireless (Solo Per Termostati Combinati Con Il Kit B1128-Relay Wireless)
4.3 - ABBINAMENTO DEL TERMOSTATO AL RELAY WIRELESS (solo per termostati combinati con il KIT B1128-RELAY WIRELESS) Questa procedura è valida solo per i termostati combinati con il kit opzionale B1128-RELAY WIRELESS. Seguire queste istruzioni per utilizzare il KIT B1128-RELAY WIRELESS. Il RELAY WIRELESS viene utilizzato per collegare un riscaldatore elettrico di terze parti al termostato.
Page 19 • Premere il pulsante situato sulla parte superiore del WMultibus Switch. Il LED inizia a lampeggiare due volte al secondo • Attendere alcuni secondi finché il B1128 RELAY WIRELESS smette di lampeggiare. • Il B1128 RELAY WIRELESS è pronto per l’uso. IT - 15 UNICO WIRELESS CONTROL BW - B1029...
Page 20: Interfaccia Principale (Icone Display)
4.4 - INTERFACCIA PRINCIPALE (ICONE DISPLAY) Temperatura ambiente Temperatura ambiente rilevata Temperatura di set Temperatura impostata sull’unità Unico Icona manuale/ Indicazione modalità operativa dell’unità programmato Icona modalità Modalità dell’unità Icona batteria Indicazione del livello della batteria Icona T.EXT Temperatura esterna (visibile solo se l’app è connessa) Icona meteo Meteo esterno (visibile solo se l’app è...
Page 21: Impostazione Unità
• Per uscire dal menu DATE e UNIT ruotare la cornice fino a raggiungere il simbolo BACK e premere per selezionarlo. • Per uscire dal menu SETTINGS, ruotare la cornice in senso orario fino a raggiungere il simbolo BACK e premere per selezionarlo. IT - 17 UNICO WIRELESS CONTROL BW - B1029...
Page 22: Impostazioni Data E Ora Correnti
• Per tornare all’interfaccia principale dal menu AUXILIARY FUNCTION, ruotare la cornice in senso orario fino a raggiungere il simbolo BACK e premere per selezionarlo. • Se non viene eseguita alcuna operazione per dieci secondi, il termostato tornerà all’interfaccia principale. 5.4 - IMPOSTAZIONI DATA E ORA CORRENTI Per impostare data e ora correnti ci sono due diverse opzioni: •...
Page 23: Diagnostica
Le modalità di funzionamento che possono essere selezionate sono le seguenti: MODALITÀ MODALITÀ SIMBOLO SIMBOLO OPERATIVA OPERATIVA DEUMIDIFICAZIONE RAFFREDDAMENTO VENTILAZIONE RISCALDAMENTO AUTOMATICA Per i dettagli riguardanti ciascuna modalità di funzionamento, fare riferimento al manuale utente dell’unità Unico. IT - 19 UNICO WIRELESS CONTROL BW - B1029...
Page 24: Off
Premere la cornice per entrare nel sottomenu MODALITÀ. Ruotare la cornice per passare da una modalità di funzionamento all’altra. Per selezionare una modalità di funzionamento premere la cornice. Quando si seleziona una modalità di funzionamento, l’icona corrispondente è visibile nell’interfaccia principale. La modalità...
Page 25: Automatica
SWING OFF Ruotare la cornice per scegliere l’opzione di oscillazione, quindi premere per confermare la funzione selezionata. Per i dettagli riguardanti questa modalità di funzionamento, fare riferimento al manuale utente dell’unità Unico. IT - 21 UNICO WIRELESS CONTROL BW - B1029...
Page 26: Silent
6.4 - SILENT In questo sottomenu è possibile attivare la modalità SILENT (modalità night). Per i dettagli riguardanti questa modalità di funzionamento, fare riferimento al manuale utente dell’unità Unico. Per entrare nel sottomenu SILENT, premere la cornice in corrispondenza dell’icona. Ruotare la cornice per selezionare: SILENT ON SILENT OFF...
Page 27: Giornaliera
BACK, quindi premere per selezionarlo. • Se non si esegue alcuna operazione per dieci secondi, il termostato torna all’interfaccia principale. Questa procedura è valida per la programmazione di qualsiasi altro giorno della settimana. IT - 23 UNICO WIRELESS CONTROL BW - B1029...
Page 28: Funzione T Off
Per ripetere le stesse fasce orarie in giorni diversi della settimana, è possibile utilizzare la funzione copia e incolla. • Ruotando la cornice, selezionare il giorno della settimana da cui vuoi copiare la pro- grammazione. • Una volta selezionato il giorno, ruotare la cornice in senso orario fino al simbolo COPIA (B5), situato nella parte superiore della schermata del menu programmazione.
Page 29: Utilizzo Della Funzione
Utilizzare solo l’APP OS Smart System per controllare l’unità Unico quando è associata al termostato. Non utilizzare altre APP per controllare l’unità Unico. • L’App OS Smart System può essere scaricata da Google Play Store e App Store Android IT - 25 UNICO WIRELESS CONTROL BW - B1029...
Page 30: Guida Per Utilizzo Dell'app
• L’App OS Smart System può essere soggetta a modifiche senza preavviso, volte a migliorarne le caratteristiche e le prestazioni. 9 - GUIDA PER UTILIZZO DELL’APP 9.1 - LOGIN Dalla schermata iniziale è possibile effettuare due operazioni per effettuare il login: • Accedere cliccando su “Registrati” e •...
Page 31: Abbinamento Dispositivi
• Cliccare in alto a sinistra e visualizzare il menù a tendina. • Cliccare su “aggiungi dispositivo”. 9.3 - UTILIZZO DEI DISPOSITIVI Selezionare dal menù centrale a tendina il dispositivo desiderato. IT - 27 UNICO WIRELESS CONTROL BW - B1029...
Page 32 Il display principale mostra le seguenti infor- mazioni: Meteo esterno (dove si trova il termostato) Temperatura interna Temperatura ambiente Temperatura impostata Velocità della ventola Errori (se presenti) Statistiche di utilizzo dell’unità Unico Dall’interfaccia principale è possibile impo- stare le seguenti funzioni: Velocità...
Page 33 • AZZURRO - FREDDO • VERDE - COMFORT • ARANCIONE - CALDO • ROSSO - MOLTO CALDO Per eseguire le modalità di funzionamen- to impostate, il terminale deve essere acceso. IT - 29 UNICO WIRELESS CONTROL BW - B1029...
Page 34: Impostazioni App
9.4 - IMPOSTAZIONI APP Per accedere alle impostazioni dell’app, clic- care in alto a sinistra e visualizzare il menu a discesa. In questo menu a discesa è possibile eseguire le seguenti opzioni: • Aggiungi dispositivo (vedi par. “Associazione dispositivi”) • Impostazioni (vedi schermata seguente) •...
Page 35: Diagnostica E Allarmi
8°C-40°C (47°F- 104°F ) OPERATIVA RANGE DI CONTROLLO 16°C-30°C (61°F-86°F) RISOLUZIONE 1°C (1°F) PRECISIONE SENSORE DI ±0.2°C (±0.36°F) TEMPERATURA BLUETOOTH 4.2 massima distanza MBS-termostato 20m CONNETTIVITÀ CON MBS In campo libero massimo 200m IT - 31 UNICO WIRELESS CONTROL BW - B1029...
Page 36 WMULTIBUS SWITCH 12 Vdc ALIMENTAZIONE Da porta seriale unità Unico DIMENSIONI 40x40x15mm RANGE TEMPERATURA -10°C-50°C (14°F- 122°F) OPERATIVA BLUETOOTH 4.2 massima distanza MBS-termostato 20m CONNETTIVITÀ CON IL TERMOSTATO In campo libero massimo 200m 2,4 GHz b/g/n/ac 20dB, max 30m WIRELESS In campo libero massimo 50m IT - 32...
Page 37: General Information
11 - TECHNICAL DATA .......31 1 - GENERAL INFORMATION The Kit B1029- UNICO WIRELESS CONTROL B/W allows to control temperature in the rooms where it is installed. This manual is referred to the round thermostat black and white combined with Multibus Switch. Information and warnings contained in this manual are valid for both the components, hereinafter referred to as “devices”, “thermostat”...
Page 38: Editorial Pictograms
• This appliance shall only be destined for the use for which it has been expressly con- ceived. Any other use must be considered as improper and therefore, dangerous. The manufacturer cannot be considered liable for possible damages resulting from improper, wrong and unreasonable uses.
Page 39 • Check the compatibility of the device used with the OS Smart Sys- tem app in the list on the digital store. OLIMPIA SPLENDID is not responsible for any problems resulting from incompatibility. •...
Page 40 • Do not place a heater or other appliance near the devices. Fire risk. • In the event the Kit B1029- UNICO WIRELESS CONTROL B/W is not used for any length of time, remove the batteries from their com- partment.
Page 41: List Of Components Supplied
UNICO WIRELESS CONTROL BW WARNINGS MANUAL must be adhered to. Failure to do so can lead to the malfunctioning of the units which may not be attributed to their quality and which would therefore invalidate all forms of guarantee given by the manufacturer. EN - 5 UNICO WIRELESS CONTROL BW - B1029...
Page 42: Connection And Positioning Of Wmultibus Switch To The Unico Unit
During installation it is recomended to handle components with care. 3.2 - CONNECTION AND POSITIONING OF WMULTIBUS SWITCH TO THE UNICO UNIT The electrical system must comply with all national and/or local codes and regulations. In addition, the specification and require- ments in the technical sheet must be followed. This operation must be performed only by the installer or any similarly qualified personnel and in compliance with local, state and/or national regulations. To prevent the risk of an electric shock it is mandatory to switch off the main switch before performing the electrical connections or any maintenance operation to the appliances. Before connecting the unit, ensure that the power supply voltage and frequency values comply with those indicated on the data plate of the unit. Any replacement of the leads must be carried out solely by au- thorized technical support or by similarly qualified personnel. On the power supply line of the appliance there must be an ad- equate omnipolar disconnection device that complies with the national installation regulations. To connect the Unico unit to thermostat, WMultibus Switch (4) must be installed (Fig.3).
Page 43: Unico Pro Unit
Next unit, located on the right top of the unit under the grille; paying attention to make pass the cable through the grille, as shown in the picture. • Close the grille of the Unico Evo/ Next. EN - 7 UNICO WIRELESS CONTROL BW - B1029...
Page 44 ONLY FOR UNICO EVO/NEXT UNITS WITH- OUT HEATING ELEMENTS (UNICO EVO/ NEXT EVAN-PVAN) FIG.3c: • Remove the unit from the wall. • Using a plier press the serial port, push the serial port down and remove it from its hous- ing, as shown in the picture. Looking from the back of the unit, the serial port access is located on the top left side.
Page 45: Unico Vertical Unit
Please check on Unico Vertical unit user manual where serial port access is situated. • Place the WMultibus switch on the top of the unit. Fix the WMultibus switch with the double-sided tape. EN - 9 UNICO WIRELESS CONTROL BW - B1029...
Page 46: Inserting The Batteries
3.3 - INSERTING THE BATTERIES The KIT B1029 UNICO WIRELESS CONTROL BW is provided without batteries. Batteries needed are AAA (LR03 AM4) type 1.5V. • Separate the frame of the round thermostat (1) from the base (1a) (fig.4). • Insert the batteries (F) in the...
Page 47: Replacing Wornout Batteries
7. • Remove the worn out batteries from the compartment and insert new ones, respecting the polarity illustrated at the bottom of the compartment. EN - 11 UNICO WIRELESS CONTROL BW - B1029...
Page 48: Using The Round Thermostat
Always use AAA (LR03 AM4) type 1.5V and always replace both worn out batteries with two new ones. NEVER USE RE-CHARGEABLE BATTERIES. WARNING The worn out batteries must be disposed of in the appropriate refuse collection points or as required by local regulations. 4 - USING THE ROUND THERMOSTAT 4.1 - USER OPERATIONS ALLOWED ACTION DESCRIPTION FUNCTION Rotate clockwise Rotate the frame clockwise to increase temperature or to switch between dif- ferent options...
Page 49: Pairing Unico Unit To
CONNECTED. If the pairing procedure fails, the status will show “DISCONNECTED”. Try to repeat the procedure both on thermostat and on WMulti bus Switch or refer to “Diagnostic and alarms paragraph”. EN - 13 UNICO WIRELESS CONTROL BW - B1029...
Page 50: The Thermostat
4.3 - PAIRING THE THERMOSTAT TO RELAY WIRELESS (only for thermostats combined with KIT B1128 - relay wireless) This procedure is available only for thermostats combined with optional kit B1128-RELAY WIRELESS. Please consider following instructions to use the KIT B1128- RELAY WIRELESS. The RELAY WIRELESS is used to connect 3rd party electric heater to the thermostat.
Page 51 • Press the button located on the top of the WMultibus Switch. The led starts blinking twice in a second • Wait few seconds until the B1128 RELAY WIRELESS stops blinking. • B1128 RELAY WIRELESS is ready to use. EN - 15 UNICO WIRELESS CONTROL BW - B1029...
Page 52: Main Interface (Display Icons)
4.4 - MAIN INTERFACE (DISPLAY ICONS) Room temperature Measured temperature Set temperature Temperature set on Unico unit Manual/Schedule icon Indication of working mode of the unit Mode icon Operating mode of the unit Battery icon Indication of battery level T.EXT icon Outdoor temperature (only visible if app is connected) Weather icon Outdoor weather icon (only visible if app is connected)
Page 53: Unit Setting
• To quit DATE and UNIT menu rotate the frame until you reach the BACK symbol and simple press to select it. • To quit the SETTINGS menu, rotate the frame clockwise until reach BACK symbol and simple press. EN - 17 UNICO WIRELESS CONTROL BW - B1029...
Page 54: Current Date And Clock Settings
• To return to the main interface from AUXILIARY FUNCTION menu, rotate the frame clockwise until you reach the BACK symbol then simple press. • If there is no operation for ten seconds, thermostat will return to the main interface. 5.4 - CURRENT DATE AND CLOCK SETTINGS To set current date and clock there are two different options: •...
Page 55: Diagnostic
Operation Modes that can be selected are the following: OPERATING OPERATING SYMBOL SYMBOL MODE MODE DEHUMIDIFY COOLING HEATING AUTO For details regarding each working operation mode please refer to Unico unit user manual. EN - 19 UNICO WIRELESS CONTROL BW - B1029...
Page 56: Off
Simple press the frame to enter in MODE submenu. Rotate the frame to switch between different operation modes. To select an operation mode, simple press the frame. Once an operation mode is selected the corresponding icon is visible in the main interface.
Page 57: Auto
Rotate the frame to choose the swing option then simple press the frame to confirm the function selected. For details regarding this working operation mode please refer to Unico unit user manual. EN - 21 UNICO WIRELESS CONTROL BW - B1029...
Page 58: Silent
6.4 - SILENT In this submenu it is possible to activate SILENT MODE (night mode). For details regarding this working operation mode please refer to Unico unit user manual. Simple press the frame to enter in the SILENT MODE submenu. Rotate the frame to select: SILENT ON SILENT OFF 6.5 - ECO...
Page 59: Day Schdule Function
BACK symbol, then simple press to select it. • If there is no operation for ten seconds, thermostat return to the main interface. This procedure is valid for scheduling any other day of the week. EN - 23 UNICO WIRELESS CONTROL BW - B1029...
Page 60: T Off Function
To repeat the same time slots in different days of the week, it is possible to use copy- paste function. • Rotating the frame select the day of the week you want to copy the schedule from. • Once selected the day, rotate the frame clockwise until the COPY symbol (B5) located on the top of the schedule.
Page 61: Use Schedule Function
Use only OS Smart System APP to control Unico unit when is paired with thermostat. Any other APP used to control Unico unit must not be used. • The App OS Smart System can be downloaded from Google Play Store and App Store Android EN - 25 UNICO WIRELESS CONTROL BW - B1029...
Page 62: App User Guide
• The App OS Smart System can be subject to changes without prior notice, designed to improve its characteristics and performance. 9 - APP USER GUIDE 9.1 - LOGIN From the starting screen it is possible to perform two operations in order to login: •...
Page 63: Device Pairing
• Click on the top left corner and make the drop- down menu appear. • Click on “add device”. 9.3 - APP USAGE Select the desired device from the drop-down central menu. EN - 27 UNICO WIRELESS CONTROL BW - B1029...
Page 64 The main display shows following information: Outdoor weather (where the thermostat is located) Outdoor temperature Room temperature Set temperature Fan speed Errors (if occur) Usage statistics of the Unico unit From the main interface It is possible to set the following functions: Fan speed 2a.
Page 65 The frame of the scheduler changes color according to set temperature, as following: • LIGHT BLUE - COOL • GREEN - COMFORT • ORANGE - WARM • RED - HOT To perform the set operating modes, the terminal must be on. EN - 29 UNICO WIRELESS CONTROL BW - B1029...
Page 66: App Settings
9.4 - APP SETTINGS To access the settings of the app, click in on the top left corner and display the drop-down menu. In this drop-down menu it is possible to perform the following options: • Add device (see par. “Device pairing”) •...
Page 67: Diagnostic And Alarms
8°C-40°C (47°F- 104°F ) RANGE CONTROL RANGE 16°C-30°C (61°F-86°F) RESOLUTION 1°C (1°F) TEMPERATURE SENSOR- ±0.2°C (±0.36°F) CONTROL ACCURACY BLUETOOTH 4.2, max distance MBS- thermostat 20m CONNECTIVITY WITH MBS Max distance free field 200m EN - 31 UNICO WIRELESS CONTROL BW - B1029...
Page 68 WMULTIBUS SWITCH 12 Vdc POWER SUPPLY By UNICO serial port DIMENSIONS 40x40x15mm OPERATIVE TEMPERATURE -10°C-50°C (14°F- 122°F) RANGE BLUETOOTH 4.2, max distance MBS- thermostat 20m CONNECTIVITY WITH THER- MOSTAT Max distance free field 200m 2,4 GHz b/g/n/ac 20dB, max 30m WIRELESS Max distance free field 50m EN - 32...
