PT

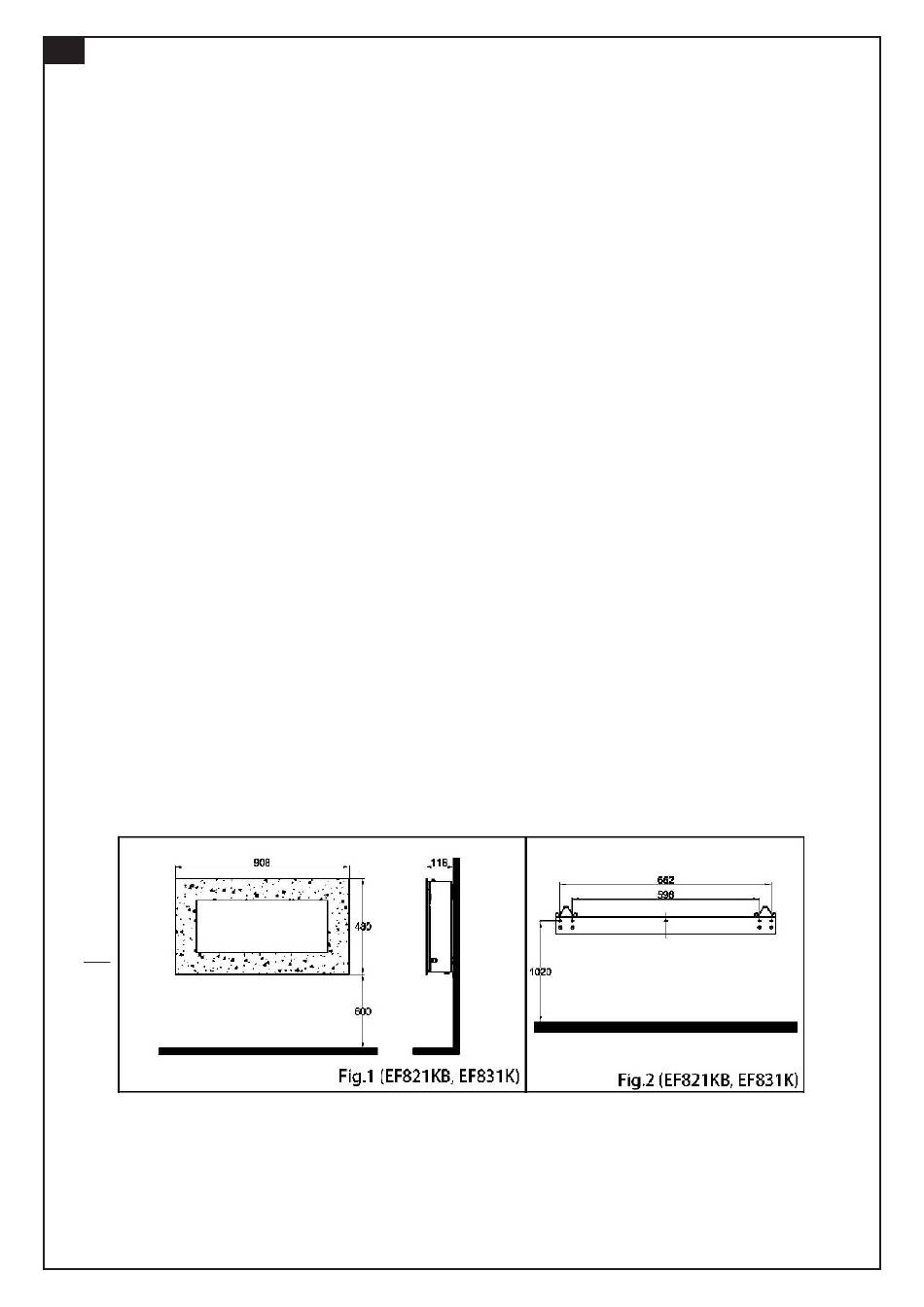

Para uma visualização ótima, marcar as posições de fixação dos cinco parafusos
•
superiores na parede, de acordo com as dimensões de fixação recomendadas (ver
Fig. 2). Efetuar os orifícios com uma broca de 6 mm.
Fixe o suporte de parede com a bucha e os parafusos fornecidos.
•
Levante cuidadosamente o aquecedor, certificando-se de que as duas ranhuras
•
traseiras superiores do aquecedor encaixam no suporte de parede (ver Fig. 3). (ver
Fig. 3) e está centrado.
Nivelar cuidadosamente o aquecedor com a parede.
•
Marque a posição dos dois orifícios inferiores (ver Fig. 5) e retire o aquecedor,
•
certificando-se de que o suporte de fixação inferior está virado para cima. suporte
inferior está virado para cima.
Perfurar e colocar a ficha de parede.
Volte a colocar o aquecedor no suporte de fixação à parede e rode novamente o
Ÿ
suporte de fixação inferior para baixo e utilize o parafuso fornecido para fixar
permanentemente o aquecedor no lugar.
Retirar as pedras do saco e colocá-los ao longo da unidade de iluminação na
Ÿ
posição desejada.
Posicionar o painel de vidro frontal sobre a parte da frente do aquecedor,
Ÿ
alinhando os ganchos de cada lado do painel de vidro com as ranhuras de cada
lado do painel de vidro e painel de vidro com as ranhuras de cada lado da estrutura
do aquecedor - ver Fig.4. De seguida, deslize o painel para o seu lugar. Mais uma
vez, serão necessárias duas pessoas para esta operação.
Introduzir e apertar o parafuso do painel frontal de vidro - Ver Fig.6 para fixar o
Ÿ
painel frontal de vidro ao aquecedor. (Apenas para EF821KB,EF831K, EF851K)
EF821KB,EF831K,EF851K
