ZOJE ZJ9903 Operations Manual & Parts List

ZOJE ZJ9903 Operations Manual & Parts List

Straight needle for oil displacement micro machine
Hide thumbs

Advertisement

Quick Links

Download this manual

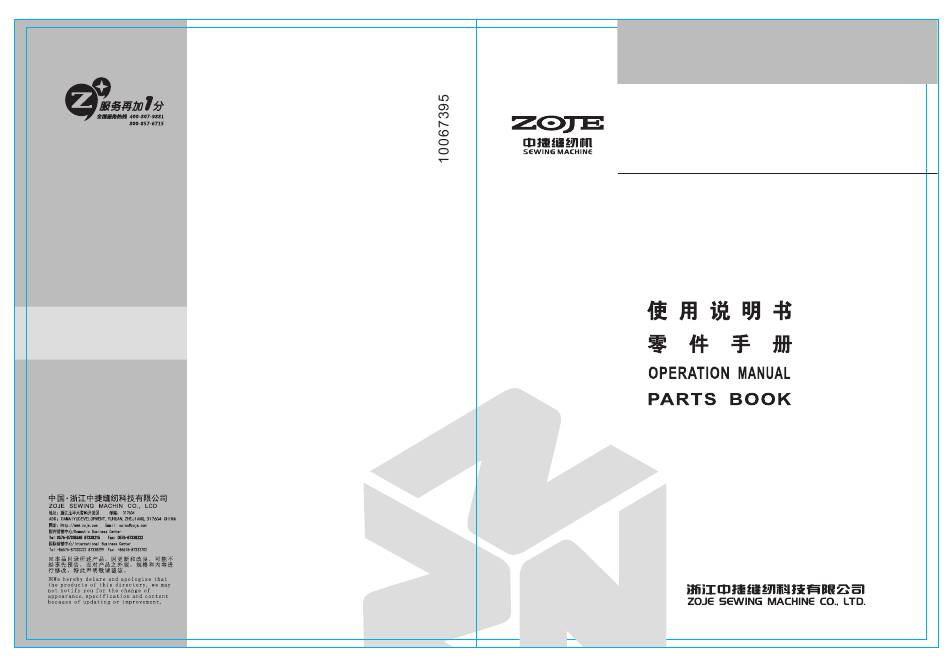

直驱微油针送布平缝机
Z J9903系列
STRAIGHT NEEDLE FOR OIL DISPLACEMENT MICRO MACHINE

Advertisement

loading
Need help?

Need help?

Do you have a question about the ZJ9903 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ZOJE ZJ9903

Summary of Contents for ZOJE ZJ9903

  • Page 1 直驱微油针送布平缝机 Z J9903系列 STRAIGHT NEEDLE FOR OIL DISPLACEMENT MICRO MACHINE...

  • Page 2: Table Of Contents

    目录 运 转 缝 纫 机 前 的 注 意 事 项 ………………………………………………………1 1.主 要 技 术 规 格 、 参 数 …………………………………………………………2 2.缝 纫 机 的 安 装…………………………………………………………………2 3.膝 动 提 升 高 度 的 调 整…………………………………………………………4 4.线 架 的 安 装 ……………………………………………………………………4 5.加...
  • Page 3 CONTENTS Before operation… … … … … … … … … … … … … … … … … … … … … … … … …1 1.Specifications… … … … … … … … … … … … … … … … … … … … … … … … …2 2.Installation…...

  • Page 4: 运转缝纫机前的注意事项

    运转缝纫机前的注意事项 注意:为 了防 止 机 械 的错 误 动 作或 损伤,请 确认如 下项 目。 ☞请 卸 下缝 纫 机 机 台上 安 装 的放 气 盖(红 色)。 ☞使 用 之前 请 一 定 往油 槽 中 加机 油 。 ☞最 初 使用 缝 纫 机 前,请把 机器 打扫 干净 。 ☞清...

  • Page 5: 主 要 技术规 格、参 数

    1.主 要 技术规 格、参 数 用途 薄料 最大缝速 3500rpm 针距 0~4mm 使用机针 DP×5 9 ~18 手提8mm（标准） 压脚高度 膝提15mm（最大） 使用机油 旋梭：10号白油 齿 轮 箱：壳 牌22号 液 压油 使用电机 550W 1. Specifications Application 薄 料 Sewing speed 3500rpm 0~4mm Stitch length DP×5 9 ~18 Needle By hand lifter 8mm（standard）...
  • Page 6 4） 将机头 连 接钩⑧插 入 底板销 孔 内，与 台 板的 机 头连 接 钩座⑨相 嵌合再 把 机头放 到 油盘四 只 角的 机 头坐垫 ③上。 ③ ③ ① 注 意:如 果 不 卸下放 气盖⑤运 转 缝纫机 ， 就会有 ① 油 从齿轮 箱 ⑦漏出。 1.Intallaing the oil pan: ④...

  • Page 7: 膝 动 提升高 度的调 整

    3.膝 动 提升高 度的调 整 Adjusting the height of the knee lifter 注意： 为 了防 止 缝纫机 的 意外启 动 ，请关 掉 电源之 后 再进行 操 作。 Warning: Turn OFF the power before starting the work so as to prevent accidents caused by abrupt start of the sewing machine.

  • Page 8: 加 油

    5.加 油 Lubrication 注意： 为 了防 止 缝纫机 的 意外启 动 ，请关 掉 电源之 后 再进行 操 作。 Warning: Turn OFF the power before starting the work so as to prevent accidents caused by abrupt start of the sewing machine. 缝纫机运转之前,请一定往旋梭油...

  • Page 9: 旋 梭 油量的 调整

    Caution: 1. When you use a new sewing maching or a sewing machine after an extended period of disuse,run you machine at 3,00 to 3,500rpm for the purpose of break-in. 2. Do not remove rubber plug ③. 6.旋 梭 油量的 调整 Adjusting the amount of oil in the hook 注意：...

  • Page 10: 旋 梭 部 油 量(油 迹)的 调 整 方 法

    7.旋 梭 部油量 （油迹 ）的 调 整方 法 Adjusting theamount of oil ( oil splasfes) 注意： 为 了防 止 缝纫机 的 意外启 动 ，请关 掉 电源之 后 再进行 操 作。 Warning: Be extremely careful about the operation of the machine since the amount of oil has to be checked by turning the hook at a high speed.
  • Page 11 3) Confirm that oil exists in the oil tank. 4) Confirmation of the amount of oil should be completed in five seconds. (Check the period of time with a watch. ) 2.油 量 （ 油 迹）适 合 标 样 1）左 图 标 样根据缝制供 需 需 要 微...

  • Page 12: 机 针 的 安 装 方 法

    8.机 针的 安 装 方 法 Attaching the needle 注意： 为 了防 止 缝纫机 的 意外启 动 ，请关 掉 电源之 后 再进行 操 作。 Warning: Turn OFF the power before starting the work so as to prevent accidents caused by abrupt start of the sewing machine. 请使...

  • Page 13: 梭心的安装方法

    9.梭 心 的安装 方法 Setting the bobbon into the bobbin case 1.将梭 芯 装如梭 子 内; 2.将 线从 梭 子上的 线槽A中穿过,朝B方向 拉 出。 这 样，线 通 过夹线 簧 下从孔B出 引 出； 3.拉 底线C时 ， 梭心应 该 按箭头 方 向转动 。 1.Install the bobbin in the bobbin case so that the thread would direction is clockwise.

  • Page 14: 面线的穿线方法

    1.旋 松 调 压螺母 ② 顺时针 （ 即A方向） 转 动压 力 脚调节 螺 钉，压 力 将增强 ； 2.逆 时针(即B方向)转 动 压力脚 调 节螺钉 ， 压 ① 力 将减弱; 3.调 节后 旋 紧调压 螺 母②; ② 4.对 一般 布 料而言,压 脚 调节螺 钉 的标准 高 度 为32~34毫米（4.

  • Page 15: 底线的卷线方法

    13.底 线的 卷绕方 法 Winding the bobbin thread 1.把 梭 芯 推到卷 绕 轴①的 最 里 面； 2.把 线架 右 侧的卷 线 如图 所 示 穿线,并把 线 端向右 缠 绕 数 圈（铝 旋 梭时,把线 端 向 右 缠绕后 再 把线张 力 盘过 来...
  • Page 16 1. Insert the bobbin deep into the bobbin winder spindle ① until it will go no further. 2.Pass the bobbin thread pulled out from the spool rested on the right side of the thread stand following the order as shown in the figrue on the left.Then ,wind clockwise the end of the bobbin thread on the bobbin several times.(In case of the aluminum bobbin,after winding clockwise the end of the bobbin thread,wind conterclockwise the thread coming from the bobbin thread tension several times to wind the bobbin thread with ease.)

  • Page 17: 缝线张力的调整

    14.缝 线的 张力的 调整 Thread tension 1.面 线张力 的 调整 1） 把 面线张 力 螺母① 顺 时针方 向 （A方向） 转 动，面 线 的张力 变 强； 2） 把 面线张 力 螺母① 逆 时针方 向 （B方 向） 转 动，面 线 的张力 变 弱； ③...
  • Page 18 3)把 夹线 器 螺钉③ 朝 逆时针 方 向 (即B方 向)转动时,挑线 簧 的摆 动 量 将减小 。 ① 2.挑 线簧的 张 力调节 ： ① 1)旋松定 位 螺钉② ， 取出夹 线 器 ⑤ （ 组件） ； ④ 2)旋松定 位 螺钉④ ， 并转动 夹 线 ③...

  • Page 19: 挑线杆挑线量的调节

    4)As you turn tension post ③ counterclockwise (in direction B), the pressure will be decreased. Usually,upon the machine coming out, all the take-up spring has been adjusted well, only while sew special material thread , it need to be adjusted again. To judge the work of the thread take-up spring, comfirm whether or not the thread take-up spring works up to the last before needle thread is pulled out from A when pulling out needle thread in the direction of B after the pressure of the thread take-up pring has been performed.

  • Page 20: 机针停止位置的调整

    17.机 针停 止位置 的调 整 Adjusting the needle stop position 注意： 为 了防 止 缝纫机 的 意外启 动 ，请关 掉 电源之 后 再进行 操 作。 Warning: Turn OFF the power before starting the work so as to prevent accidents caused by abrupt start of the sewing machine. 1.剪...

  • Page 21: 齿轮箱润滑油的查看与添加

    18.齿 轮箱 润滑油 查看 与 添加 Oil check and addition 注意： 为 了防 止 缝纫机 的 意外启 动 ，请关 掉 电源之 后 再进行 操 作。 Warning: Turn OFF the power before starting the work so as to prevent accidents caused by abrupt start of the sewing machine. 运...

  • Page 22: 踏板的调整

    2. If the oil is used out , please uncover the rubber plug ③ of gear box(note the picture), then add lubricating oil, it is ok when the oil is up to the scale ① of oil mark. 19.踏 板的 调整 Adjusting of the pedal 注意：...

  • Page 23: 踏板操作

    20.踏 板的 操作 Pedal operation 1.踏板 有4级 操作 1） 向前轻 轻踩踏 板 为低速 缝 纫B； 2） 再继续 往前踩 踏 板为高 速 缝纫 A;（ 但 是，设 定 了自动 倒 缝开 关 后 ，倒缝 结 束之后 为 高速缝 纫 ） ； 3)向后 踩踏板 为 切线动 作D。 □...

  • Page 24: 单触手动倒缝

    21.单 触手 动倒缝 One-touch type reverse feed stitching mechanism 1.使 用方法 1)按 下开关 拨 杆①,缝纫 机 立即倒 缝; 2)手 一松开 立 即变为 正 向倒缝 。 ① 1.How to operate ③ 1)The moment switch ① is pressed, the ④ mchine performs reverse feed stitch- ing.

  • Page 25: 机针与旋梭的关系

    22.机 针与 旋梭的 关系 Needle-to-hook relationship 注意： 为 了防 止 缝纫机 的 意外启 动 ，请关 掉 电源之 后 再进行 操 作。 Warning: Turn OFF the power before starting the work so as to prevent accidents caused by abrupt start of the sewing machine. 1.转...

  • Page 26: 定刀与动刀的更换

    2) While using DA needle, align marker line C with the bottom end of needle bar lower bushing ③, then tighten setscrew ①. 3.Locate the hook position: 1)While using DB needle, loosen the three hook set screw , turn the hand-wheel, and align marker line B on ascending needle bar ②...

  • Page 27: 剪线装置的调整

    23. 2动 刀 1.取 下机针 。 ① ② 2.用 抬压脚 扳 手抬起 压 脚。 3.松 掉螺钉 ①[ 2个]， 然 后取出 针板② 。 4.转 动手轮 ， 将针杆 上 升至最 高 的位置 。 ④ ⑤ 5.放 倒机头 。 6.按 箭头所 示 方向推 动 切线驱 动 曲柄③ 直至看 到 螺 钉...

  • Page 28: 送料牙的高度和倾斜度

    (二)动 刀 、定刀 位 置的调 节 压 紧 电磁铁 铁 芯,切线凸 轮 曲柄组 件 ③中滚 珠 进入剪 线 凸轮 ① 凹部,转动上 轮,当刀轴连 杆⑥ 带 动动刀 ⑦ 做剪线 动 作时,定刀 ⑧ 前端与 动 刀⑦刃 口 应当 啮 合0.2~0.5mm。如 果 没有啮 合， 旋 松螺钉 ⑤ 移动刀 轴 连杆⑥ 使 定刀⑧ 的前端 与 动刀⑦ 的 刃部啮 合 。动刀 ⑦ 、定刀 ⑧ 位 置调...

  • Page 29: Adjusting The Feed Timing

    送 料牙的 高 度是高 出针板 0.9mm 薄料：0.75～0.85mm （布料 为1.1mm）， 请 根据布 料 的具体 情 况 调节适 当 的高度 。 1.送料 牙的高度 和 倾斜度的 调 整 ③ 1)拧松 抬牙曲柄 调 节偏心销 ① 紧定螺钉 ① ② 以及 牙 架座偏心 销 ③的紧定 螺钉 ④； ④...

  • Page 30: 送布的同步

    27.送 布的 同步 Adjusting the feed timing 注意： 为 了防 止 缝纫机 的 意外启 动 ，请关 掉 电源之 后 再进行 操 作。 Warning: Turn OFF the power before starting the work so as to prevent accidents caused by abrupt start of the sewing machine. 改...

  • Page 31: 解除机构

    28.解 除机 构 Thread tension release releasing mechanism 注意： 为 了防 止 缝纫机 的 意外启 动 ，请关 掉 电源之 后 再进行 操 作。 Warning: Turn OFF the power before starting the work so as to prevent accidents caused by abrupt start of the sewing machine. 利...

  • Page 32: 微量压脚提升

    29.微 量压 脚提升 Micro-lifting mechanism of the presser foot 注意： 为 了防 止 缝纫机 的 意外启 动 ，请关 掉 电源之 后 再进行 操 作。 Warning: Turn OFF the power before starting the work so as to prevent accidents caused by abrupt start of the sewing machine. 缝...

  • Page 33: 缝纫机的搬运及放置注意事项

    30.缝 纫机 的搬运 及放 置 注意 事项 Caution when carrying or placing the sewing machine 1.搬 运方 法 请 按图 示 那样,由两 人 来搬 运 。 注 意:请 不 要抬着 手 轮来搬 运 。 2.放置 缝 纫机时 的 注意事 项 请...
  • Page 34 1、机 体部 件 MAC H I N E F R AME ＆ MISC E L L A NEOUS COV E R C O M PNENTS 11 12 - 1 -...
  • Page 35 、机体部件 MACHINE FRAME ＆ MISC ELLAN E O US C O VE R C OM PO N EN T S 数量 件号 序号 名 称 Name of the part PartNo. Qty. Ref.No. 20003404 后盖板 Side Plate 螺钉 SM3/16″×28 L=10 10008972 Screw 缓线钩...
  • Page 36 、 上轴、 挑 线分 部 件 Ma i n Sha f t & T h re a d Ta ke -up C o ve r Co m po nen t s - 3 -...
  • Page 37 、 上轴、 挑 线分 部 件 Ma i n Sha f t & T h re a d Ta ke -up C o ve r Co m po nen t s 件号 数量 序号 名 称 Name of the part PartNo.
  • Page 38 、 上轴、 挑 线分 部 件 Ma i n Sha f t & T h re a d Ta ke -up C o ve r Co m po nen t s 件号 数量 序号 名 称 Name of the part PartNo.
  • Page 39 3、 下轴送 料 部件 Ho r iz on t al F ee d & V er t ic al F ee d A nd Ho o k Dri v in g S h af t C o m po ne n ts - 6 -...
  • Page 40 3、 下轴送 料 部件 Ho r iz on t al F ee d & V er t ic al F ee d A nd Ho o k Dri v in g S h af t C o m po ne n ts 件号...
  • Page 41 3、 下轴送 料 部件 Ho r iz on t al F ee d & V er t ic al F ee d A nd Ho o k Dri v in g S h af t C o m po ne n ts 件号...
  • Page 42 4、 抬压脚 部 件 HA N G L IF T ER & T EN S ION R E LEA SE CO M PON E NT S - 9 -...
  • Page 43 4、 抬压脚 部 件 HA N G L IF T ER & T EN S ION R E LEA SE CO M PON E NT S 件号 数量 序号 名 称 Name of the part Qty. PartNo. Ref.No. 1 0 0 2 2 3 5 2 活压脚部件...
  • Page 44 4、 抬压脚 部 件 HA N G L IF T ER & T EN S ION R E LEA SE CO M PON E NT S 件号 数量 序号 名 称 Name of the part Qty. PartNo. Ref.No. 10005882 Screw 螺钉...
  • Page 45 5、 针杆摆 动 部件 TH E N E ED L E B A R SW I NG C OP ONE NTS 29 29 - 1 2 -...
  • Page 46 5、 针 杆摆 动部件 TH E N E E D L E B AR S WING COPO N E N TS 件号 数量 序号 名 称 Name of the part PartNo. Qty. Ref.No. 针杆支架组件 10022509 ROCKING BASE COMPL 轴套 10022340 BUSHING 针杆滑块导轨...
  • Page 47 6、 倒缝部 件 Fe e d Adj u st M e c ha n is m Co mp o ne n t s - 1 4-...
  • Page 48 6、 倒缝部 件 Fe e d Adj u st M e c ha n is m Co mp o ne n t s 件号 数量 序号 名 称 Name of the part PartNo. Qty. Ref.No. 10013870 旋钮锁销 10026507 连接销 Connecting pin 10010092 螺钉...
  • Page 49 6、 倒缝部 件 Fe e d Adj u st M e c ha n is m Co mp o ne n t s 件号 数量 序号 名 称 Name of the part PartNo. Qty. Ref.No. 20003414 Reverse feed spanner 倒送料扳手 10009187 Screw 螺钉...
  • Page 50 7、 油盘膝 提 部件 Pr e ss er F oo t C o mp o ne n t s O f O il P l ate K n ee L if t - 1 7 -...
  • Page 51 7、 油盘膝 提 部件 Pr e ss er F oo t C o mp o ne n t s O f O il P l ate K n ee L if t 件号 数量 序号 名 称 Name of the part PartNo.
  • Page 52 8、 绕线部 件 部件 Bo b bi n W i nd e r C om p on e n t s - 1 9 -...
  • Page 53 8、 绕线部 件 部件 Bo b bi n W i nd e r C om p on e n t s 件号 数量 序号 名 称 Name of the part PartNo. Qty. Ref.No. 10029803 绕线器 Bobbin wider ASM 10008773 Rubber ring 橡胶轮...
  • Page 54 9、 自动倒 缝 部件 Au t om at i c Re ve rse F e e d C om p on e n t s - 2 1 -...
  • Page 55 9、 自动倒 缝 部件 Au t om at i c Re ve rse F e e d C om p on e n t s 件号 数量 序号 名 称 Name of the part PartNo. Qty. Ref.No. 10008934 螺钉 Screw 10038021 点动送料开关组件...

  • Page 56: Thread Stand Components

    过线 架 部件 、 THREAD STAND COMPONENTS - 2 3-...
  • Page 57 过线 架 部件 、 THREAD STAND COMPONENTS 件号 数量 序号 名 称 Name of the part PartNo. Qty. Ref.No. 二线线架部件 10007130 Thread Stand ASM. 线架上支撑管套 10004282 Column Cap 线架上支撑管 10004293 Column Pipe(Upper) 10003301 Screw M5×14螺钉 垫圈 10003022 Washer 10002953 M5螺母 过线管...
  • Page 58 11、 拨线 部件 W i p er C ompon e n t s - 2 5 -...
  • Page 59 、 拨 线部 件 W i p er C ompon e n t s 件号 数量 序号 名 称 Name of the part PartNo. Qty. Ref. No. 10034507 拨线器组件 Wiper ASM. 10008972 Screw 螺钉 - 2 6-...
  • Page 60 1 2、自 动剪线 部件 THREAD TRIMMER COMPONENTS( Rotation Knife ) 33 34 - 2 7-...
  • Page 61 1 2、自 动剪线 部件 THREAD TRIMMER COMPONENTS( Rotation Knife ) 件号 数量 序号 名 称 Name of the part PartNo. Qty. Ref. No. Screw S M9/64"×40 L=4 螺钉 10011422 定刀 10011421 Fixed Knife 10014474 螺钉 Screw SM11/64"×40 L=9 垫圈 10013154 Washer 分线器...
  • Page 62 1 2、自 动剪线 部件 THREAD TRIMMER COMPONENTS( Rotation Knife ) 件号 数量 序号 名 称 Name of the part PartNo. Qty. Ref. No. 10011605 螺钉 Screw SM1/4"×28 L = 12 10009471 M4螺母 10006131 Solenoid Base 剪线电磁铁安装座 10013046 剪线电磁铁连接体 Solenoid Connecting Shaft 10011845 垫圈...
  • Page 63 1 3、润 滑部 件 OIL LUB L I C A TION COMP O N E NTS - 3 0-...
  • Page 64 13、 润滑部 件 OI L L U B L I CATIO N CO M P O NENTS 数量 件号 序号 名 称 Name of the part PartNo. Qty. Ref.No. 10000569 油标 Floater ASM. 10008777 油杯O形圈 O-ring 10008782 油杯 Floater case 10013048 Pipe stopper 大油管紧固簧...

  • Page 65: Accessorie Part Components

    附件 、 ACCESSORIE PART COMPONENTS - 3 2-...
  • Page 66 14、附件 Auxiliaries 件号 数量 序号 名 称 Name of the part PartNo. Qty. Ref.No. 附件A Accessorie Bag Asm A 抬压脚顶杆 10012631 Knee Lifter Presser Rod 机头支柱 10004514 rame Support Bar 中螺丝刀 10010995 Screw Driver,Middle 中螺丝刀 10013185 Screw Driver,Small 过线柱 10005639 Needle Thread Guide ASM 大螺丝刀...
