Axis P1468-XLE Installation Manual

Hide thumbs Also See for AXIS P1468-XLE:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
AXISP1468-XLE
AXIS P1468-XLE
Installation guide
Guide d'installation
Installationsanleitung
Guida all'installazione
Guía de instalación
イ イ ン ン ス ス ト ト ー ー ル ル ガ ガ イ イ ド ド
Guia de instalação
Руководство поустановке
설치가이드
安 安 装 装 指 指 南 南
Panduan instalasi

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AXIS P1468-XLE and is the answer not in the manual?

Questions and answers

Related Manuals for Axis AXIS P1468-XLE

Summary of Contents for Axis AXIS P1468-XLE

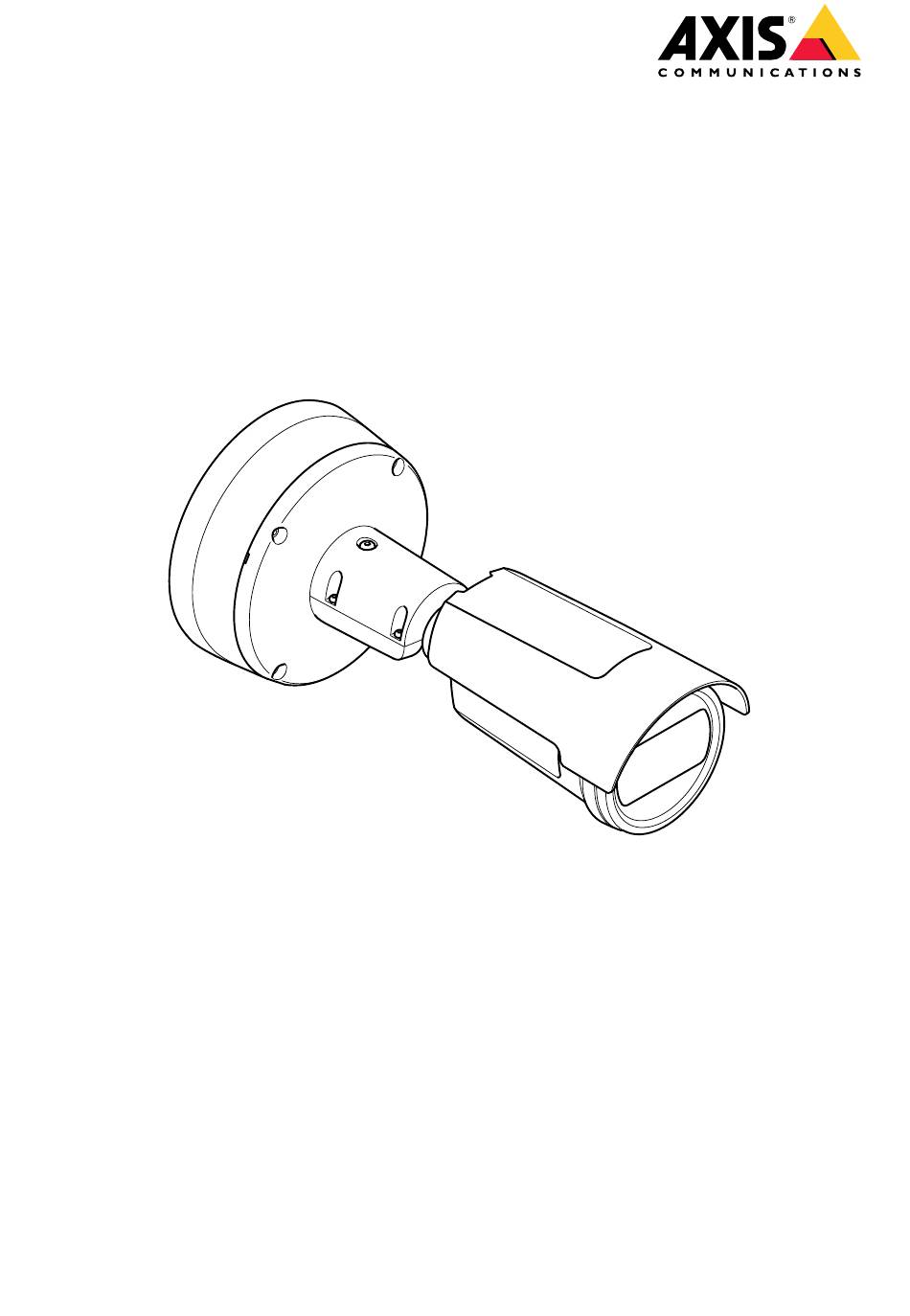

  • Page 1 AXISP1468-XLE AXIS P1468-XLE Installation guide Guide d’installation Installationsanleitung Guida all’installazione Guía de instalación イ イ ン ン ス ス ト ト ー ー ル ル ガ ガ イ イ ド ド Guia de instalação Руководство поустановке 설치가이드 安 安 装 装 指 指 南 南...
  • Page 3 English Français Deutsch Italiano Español 中文...
  • Page 4 Contact information Europe Axis Communications Inc. 300 Apollo Drive Chelmsford, MA 01824 United States of America This symbol means that the product shall not be...
  • Page 5 IEEE 802.3af 12-28 Declaration of the Presence Condition of the VDC，最大限度 12.95 Restricted Substances Marking. 限用物質含有情況標示 設備名稱： 防爆型子彈攝影機 最高工作溫度 60 °C (140 °F) 型號：AXIS P1468-XLE 限用物質及其化學符號 產品名稱： AXIS P1468-XLE 防爆型子彈攝影機 鉛 汞 鎘 六 多 多 報驗義務人名稱： 台灣安迅士網絡通訊股份有限 價 溴...

  • Page 6: Warranty Information

    をご用意しています。 Support Should you require any technical assistance, please contact your Axis reseller. If your questions cannot be answered immediately, your reseller will forward your queries through the appropriate channels to ensure a rapid response. If you are connected to the Internet, you can: •...
  • Page 7 Utilisez une source d'alimentation limitée (LPS) technical specification of your product. These dont la puissance de sortie nominale est can be provided by Axis or a third party. Axis limitée à ≤100 W et dont le courant de sortie recommends using Axis power source nominal est limité...
  • Page 8 Utilice solo accesorios que cumplan con las asciutto e ventilato. especificaciones técnicas de su producto. Puede obtenerlos de Axis o de un tercero. Axis • Evitare di esporre il dispositivo Axis a urti o recomienda utilizar un equipo de suministro de pressioni eccessive.
  • Page 9 Armazene o produto Axis em um ambiente ткань, смоченную в чистой умеренно теплой seco e ventilado. воде. • Evite expor o produto Axis a impactos ou • Не используйте для очистки устройства pressão elevada. средство для мытья окон, ацетон и другие...
  • Page 10 한국어 安装安讯士产品时，仅使用适用的工具。 • 使用电动工具过度施力可能导致产品损 안전 지침 坏。 통 통 지 지 使用蘸有温水的软布清洁设备。 • • Axis 제품은 해당 지역 법률 및 규정을 준 请勿使用窗户清洁剂或丙酮等化学品来清 • 수하여 사용해야 합니다. 洁设备。 • Axis 제품은 건조하고 환기가 잘 되는 곳에 仅使用符合产品技术规格的附件。这些附 • 보관하십시오. 件可由安讯士或第三方提供。安讯士推荐...
  • Page 11 Axis 或第三方供應商提供。Axis 建議使用 相容於產品的 Axis 電源設備。 • 只使用 Axis 提供或推薦的備用零件。 • 請勿嘗試自行修理產品。請向 Axis 技術支 援人員或 Axis 經銷商洽詢維修事宜。 • 電源供應器應該連接到安裝在產品附近的 插座，方便拆裝。 • 使用額定輸出功率限制為≤100 W且額定輸 出電流限制為≤5 A的有限電源（LPS）。...

  • Page 13: Version History

    Version history Version Date Details 2022-12-15 First release 2023-10-10 Updated marking details 2024-02-01 Added cable gland installation details 2024-06-03 Updated illustrations and change of part number to 3086318 (old part number: 2939314) 2024-12-18 New part number Updates to Specific Conditions of use: Pollution degree 2 removed Transient protection removed Specific conditions of use...

  • Page 14: Cable Gland

    The rubber of the grommet must be fresh and the grommet must be unused. • Replacement parts may only be installed using component parts as specified by Axis Ex AB. • Fixing brackets must be tightened upon installation. Suitable screws must be used. See the device’s datasheet for information about the weight.
  • Page 15 Manufacturer Jacob GmbH Thread type M20x1.5 Model name K100-1020-00-EX Ex marking Ex eb IIC Gb Ex tb IIIC Db IECEx certificate number IECEx BVS 17.0101X Degree of protection according to EN/IEC IP66/IP68 (10 bar, 30 min)* 60529 Operating temperature -40 °C to +85 °C Material Nickel plated brass Nitrile rubber NBR...
  • Page 16 • Ensure that the specified protection grades are upheld. • To prevent loosening, if necessary use an additional hexagonal locknut or suitable thread locking fluid. Wiring WARNING Disconnect the device from the power source before starting any operations. • Ensure that the voltage is correct before beginning any maintenance or connections. •...

  • Page 17: Maintenance

    Never use harsh detergents, gasoline, benzene, acetone, or similar chemicals. Battery The Axis product uses a 3.0 V BR1632 lithium battery as the power supply for its internal real-time clock (RTC). Under normal conditions this battery will last for a minimum of five years.
  • Page 19 Historique de la version Version Date Détails 2022-12-15 Première version 2023-10-10 Détails de marquage mis à jour 2024-02-01 Ajout des détails d'installation du presse-étoupe 2024-06-03 Mise à jour des illustrations et changement du numéro de pièce en 3086318 (ancien numéro de pièce : 2939314) 2024-12-18 Nouveau numéro de référence Mises à...
  • Page 20 être inutilisé. • Les pièces de rechange ne peuvent être montées qu'à l'aide de composants, comme spécifié par Axis Ex AB. • Les supports de fixation doivent être serrés lors de l'installation. Des vis adaptées doivent être utilisées.
  • Page 21 Permabond Permabond 802 -55 °C à +160 °C Permabond Permabond 820 -55 °C à +200 °C Presse-étoupe Pour bénéficier de la certification JPEx, cet appareil doit être installé avec le presse-étoupe indiqué, livré avec l'unité. Fabricant Jacob GmbH Type de filetage M20 x 1,5 Nom du modèle K100-1020-00-EX...
  • Page 22 • Assurez-vous que le presse-étoupe n'est pas endommagé. Vérifiez le filetage, les bagues de joint et les joints toriques. • Retirez le cache-poussière. • Un relief/ancrage de tension supplémentaire fiable doit être garanti pour les câbles installés insérés et fixes. Pendant l’installation : •...
  • Page 23 N'utilisez jamais de détergents agressifs, d'essence, de benzène, d'acétone ou autres produits chimiques similaires. Batterie Le produit Axis utilise une batterie au lithium BR1632 3,0 V comme alimentation de son horloge en temps réel interne (RTC). Dans des conditions normales, cette batterie a une durée de vie minimale de cinq ans.

  • Page 24: Informations Supplémentaires

    • Le manuel d'utilisation est disponible sur axis.com • Pour vérifier si le firmware a été mis à jour pour votre périphérique, voir axis.com/support • Pour accéder à des formations et webinaires en ligne utiles, voir axis.com/academy Accessoires en option Pour une liste complète des accessoires disponibles pour ce produit, accédez à...
  • Page 25 Versionsverlauf Version Datum Einzelheiten 2022-12-15 Erste Version 2023-10-10 Aktuelle Details zur Markierung 2024-02-01 Einzelheiten zur Montage der Kabelverschraubung hinzugefügt 2024-06-03 Aktualisierte Abbildungen und Änderung der Teilenummer in 3086318 (alte Teilenummer: 2939314) 2024-12-18 Neue Teilenummer Aktualisierungen der Besondere Verwendungsbedingungen: Verschmutzungsgrad 2 entfernt Überspannungsschutz entfernt...
  • Page 26 Das Gummi der der Kabeldichtung muss einwandfrei und die Kabeldichtung noch unbenutzt sein. • Für den Einbau von Ersatzteilen dürfen nur die von Axis Ex AB angegebenen Komponenten verwendet werden. • Die Befestigungselemente müssen bei der Installation fest angezogen werden. Dazu sind geeignete Schrauben zu verwenden.
  • Page 27 Permabond Permabond 802 -55 °C bis +160 °C Permabond Permabond 820 -55 °C bis +200 °C Kabelverschraubung Um ein JPEx-Zertifikat zu erhalten, muss dieses Gerät mit der angegebenen Kabelverschraubung installiert werden, die im Lieferumfang des Geräts enthalten ist. Hersteller Jacob GmbH Gewindetyp M20 x 1,5 Modellname...
  • Page 28 • Stellen Sie sicher, dass die Kabelverschraubung unbeschädigt ist. Kontrollieren Sie das Gewinde sowie die Dichtungs- und O-Ringe. • Entfernen Sie die Staubschutzkappe. • Die eingezogenen und befestigten Kabel sind zusätzlich mit einer zuverlässigen Zugentlastung/Sicherung zu versehen. Während der Montage: •...

  • Page 29: Wartung

    Eine nicht ausreichend geladene Batterie beeinträchtigt den Betrieb der Echtzeituhr, die dann bei jedem Systemstart zurückgesetzt wird. Sie erhalten eine Protokollnachricht im Server-Bericht des Produkts, wenn die Batteriespannung niedrig ist. VORSICHT Tauschen Sie die Batterie nicht selbst aus. Wenden Sie sich an den Axis Support, wenn die Protokollnachricht einen Batterietausch anfordert.

  • Page 30: Weitere Informationen

    Das Benutzerhandbuch steht auf axis.com zur Verfügung. • Unter axis.com/support finden Sie die aktuellen Firmwareversionen für Ihr Gerät. • Nützliches Onlinetraining und Webinare finden Sie unter axis.com/academy. Optionales Zubehör Eine vollständige Liste lieferbaren Zubehörs für dieses Produkt finden Sie auf axis.com unter Produkt, Software und Zubehör.

  • Page 31: Installazione

    Cronologia delle versioni Versione Data Dettagli 2022-12-15 Prima release 2023-10-10 Dettagli di contrassegno aggiornati 2024-02-01 Aggiunti dettagli sull'installazione del pressacavo 2024-06-03 Illustrazioni aggiornate e modifica del numero di parte a 3086318 (vecchio numero di parte: 2939314) 2024-12-18 Nuovo numero di parte Aggiornamenti alle Condizioni d'uso specifiche: Inquinamento grado 2...
  • Page 32 • Si possono installare pezzi di ricambio unicamente tramite l'uso di componenti specificati da Axis Ex AB. • Le staffe di fissaggio devono essere serrate al momento dell'installazione. È importante utilizzare viti idonee. Per informazioni sul peso del dispositivo, consultare la scheda tecnica del dispositivo.
  • Page 33 Permabond Permabond 801 Da -55 °C a +130 °C Permabond Permabond 802 Da -55 °C a +160 °C Permabond Permabond 820 Da -55 °C a +200 °C Pressacavo Per soddisfare la certificazione JPEx, questo dispositivo deve essere installato con il pressacavo specificato, incluso con l'unità.
  • Page 34 Operazioni preliminari all'installazione: • Assicurarsi che il pressacavo sia integro. Controllare la filettatura, gli anelli di tenuta e le guarnizioni. • Rimuovere il cappuccio antipolvere. • Per i cavi inseriti e fissi è necessario un dispositivo antistrappo/un ancoraggio supplementare affidabile. Durante l'installazione: •...

  • Page 35: Manutenzione

    Non usare mai detergenti aggressivi, benzina, benzene, acetone o sostanze chimiche simili. Batteria Il dispositivo Axis utilizza una batteria al litio da 3 V BR1632 come alimentazione per il suo orologio in tempo reale (RTC) interno. In condizioni normali questa batteria avrà una durata minima di cinque anni.

  • Page 36: Ulteriori Informazioni

    Per verificare se sono stati pubblicati aggiornamenti del firmware per il proprio dispositivo, vedere axis.com/support • Per servizi di formazione utili e webinar, visita il sito axis.com/academy Accessori opzionali Per un elenco completo degli accessori disponibili per questo dispositivo, andare alla pagina del...

  • Page 37: Instalación

    Historial de versiones Versión Fecha Detalles 2022-12-15 Primera versión 2023-10-10 Detalles de marcado actualizados 2024-02-01 Detalles de instalación del prensaestopas agregados 2024-06-03 Ilustraciones actualizadas y cambio del número de pieza a 3086318 (antiguo número de pieza: 2939314) 2024-12-18 Nuevo número de pieza Actualizaciones de las condiciones específicas de uso:...
  • Page 38 • Las piezas de repuesto solo pueden montarse utilizando las piezas de componentes especificados por Axis Ex AB. • Los soportes de fijación deben apretarse tras la instalación. Se deben usar los tornillos adecuados. Consulte la hoja de datos del dispositivo para obtener información sobre el peso.
  • Page 39 Permabond Permabond 802 De -55 ˚C a 160 ˚C Permabond Permabond 820 De -55 ˚C a 200 ˚C Prensaestopas Para cumplir con la certificación JPEx, este dispositivo se debe instalar con el prensaestopas especificado, incluido con la unidad. Fabricante Jacob GmbH Tipo de rosca M20x1.5 Nombre de modelo...
  • Page 40 • Asegúrese de que el prensaestopas no esté dañado. Compruebe la rosca, los anillos de sellado y los sellados de junta tórica. • Elimine el capuchón antipolvo. • Debe garantizarse un alivio de tensión/extensión fiable adicional para los cables insertados y fijos instalados.

  • Page 41: Mantenimiento

    Nunca use detergentes abrasivos, gasolina, benceno, acetona o productos químicos similares. Batería Este producto de Axis utiliza una batería de litio BR1632 de 3,0 V como fuente de alimentación del reloj interno en tiempo real. En condiciones normales, esta batería durará un mínimo de cinco años.

  • Page 42: Accesorios Opcionales

    • Para comprobar si existe un firmware actualizado disponible para su dispositivo, vaya a axis. com/support. • Para consultar webinars y cursos en línea que pueden resultarle útiles, vaya a axis.com/ academy. Accesorios opcionales Para conocer una lista completa de los accesorios disponibles para este producto, vaya a la página...
  • Page 43 版 版 本 本 历 历 史 史 版 版 本 本 日 日 期 期 详 详 细 细 信 信 息 息 2022-12-15 首次发布 2023-10-10 更新了标记详细信息 2024-02-01 添加了线缆密封套安装细 节 2024-06-03 更新插图并将零件编号更 改为 3086318（旧零件编 号：2939314） 2024-12-18 新零件编号 更新使用的特定条件： 取消污染度 2 取消瞬态保护...
  • Page 44 • 如果设备暴露在过多的外部压力下（振动、发热或影响），则必须采用额外的保护 • 方法来保护设备。 如果未以制造商指定的方式使用设备，则可能会削弱设备的保护。 传入电缆必须符 • 合国家/地区标准。 如果重新安装了设备或重新连接了传入电缆，则必须使用新的索眼。 索眼的橡胶必 • 须是全新的，并且索眼必须是之前未使用过的。 更换部件只能使用 Axis Ex AB 指定的组件部件进行安装。 • 安装时必须严格固定支架。 必须使用适当的螺丝。 有关重量的信息，请参见设备 • 数据表。 根据 IEC/EN/UL 60079-14 和 IEC/EN/UL 60079-17 在适当的环境中进行安装。 • 连接时，电源连接器必须用胶水粘附。 在插头连接器上涂上胶水。 • 制 制 造 造 商 商...
  • Page 45 防护等级符合 EN/IEC 60529 IP66/IP68（10 巴，30 分钟）* 工作温度 -40 °C 到 +85 °C 材料 黄铜镀镍 丁腈橡胶 NBR 电缆直径 8-13 毫米 安装此设备时需考虑的具体使用条件 根据 IEC 60079-0 的条款 A.3.1，使用减 小的拉力 (25%) 对线缆密封套进行测试。 只能用于 II 类和 III 类设备的固定安装。 用户应确保电缆被充分夹紧。 * 设备的入口保护不依赖于线缆密封套。 相反，它是由设备内部的电缆索环提供的。 线缆密封套安装 警 警 告 告 由于修改或改变而造成的危险！...
  • Page 46 接线 警 警 告 告 在开始操作之前，请断开设备与电源的连接。 在开始维护或连接之前，请确保电压正确。 • 设备必须由训练有素的人在电气上安装并提供服务。 • 为了避免防腐蚀，接地连接套圈应为适合的材料。 • 使用适当的颜色编码导线或其他识别方式。 接地导线应呈绿色和黄色。 • 仅使用与终端应用匹配的已认证电缆设备。 • 在每个安装中，主等电位连接导体应连接到该装置的主接地端子外部导电部件。 如 • 果需要补充等电位连接，则应将相关电路中设备的外露导电部件和外部导电部件连 接在一起。 外部连接电缆应至少为 4 毫米 。 维 维 护 护 设备不包含服务性部件。 不应移除盖板或封条。 警 警 告 告 严格禁止除批准和培训的人员以外人员进行的维修企图。 您只能打开设备插拔 SD 卡和连接电缆。 请勿出于各种原因移除设备的前端玻璃。 •...
  • Page 47 下，此电池将持续至少五年。 蓄电池电量过低会影响实时时钟的运行，从而导致实时时钟在每次上电时重置。 当电池 电压较低时，产品的服务器报告中将显示一条日志消息。 警 警 示 示 请勿自行更换电池。 如果日志消息要求更换电池，请联系安讯士支持部门。 3.0 V 纽扣锂电池内含 1,2-二甲氧基乙烷；乙二醇二甲醚 (EGDME)，CAS 编号为 110- 71-4。 更 更 多 多 信 信 息 息 用户手册可从 axis.com 获取 • 要检查是否有设备的可用更新固件，请参见 axis.com/support • 如需有用的在线培训和在线研讨会，请参见 axis.com/academy • 可选附件 欲查看本产品可用附件的完整列表，请转到 axis.com 上的产品页并选择“软件和附...

  • Page 48: Specifications

    Specifications Dimensions 151mm [5.94"] 278mm [10.9"] Ø134mm [Ø5.27"] 59mm [2.3"] 95mm [3.75"] 152mm [5.99"] 294mm [11.6"] 15.2mm [0.6"] (conduit) Ø21mm [Ø0.85"] (conduit) 67mm [2.6"]...
  • Page 49 PoE 44-57 V DC Class 3, 0.30 – 0.23 A 12-28 V DC 1.07 – 0.46 A, Max 12.95 W (IEEE 802.3af compliant) IA: MASC S/23-8118X T D100043 R3B924 Axis Ex AB MODEL: AXIS P1468-XLE Gränden 1 P/N: 02534-001 SE-223 69 LUND S/N: XXXXXXXXXX SWEDEN YEAR/MONTH: 2023/XX...
  • Page 52 Not valid for installations in Japan...
  • Page 56 3.0 N m (2.2 lb ft) HEX24 ø8.0 mm (ø0.3 in) ≥0.5 mm (≥0.0008 in )
  • Page 57 3.0 N m (2.2 lb ft) HEX24...
  • Page 58 ≥0.5 mm2 3.0 N m (2.2 lb ft)
  • Page 60 ø5.5-8.3 mm (ø0.22-0.33 in) 165 mm (6.5 in) 12 V DC...
  • Page 61 1.2 N m (0.9 lb ft)
  • Page 63 12 V DC...
  • Page 65 1.2 N m (0.9 lb ft)
  • Page 66 AXIS Camera Station AXIS Companion AXIS Device Manager AXIS IP Utility...
  • Page 67 4 N m (3 lb ft)
  • Page 68 3.10...
  • Page 70 3224767 2025-05 (M10.7) © 2022 – 2025 Axis Communications AB...
