Ubiquiti ES-8-150W Hardware Installation
  1. Manuals
  2. Brands
  3. Ubiquiti Manuals
  4. Network Hardware
  5. ES-8-150W
  6. Hardware installation
Ubiquiti ES-8-150W Hardware Installation

Ubiquiti ES-8-150W Hardware Installation

Hide thumbs Also See for ES-8-150W:
Table of Contents

Advertisement

Quick Links

Download this manual
×
Haga clic para

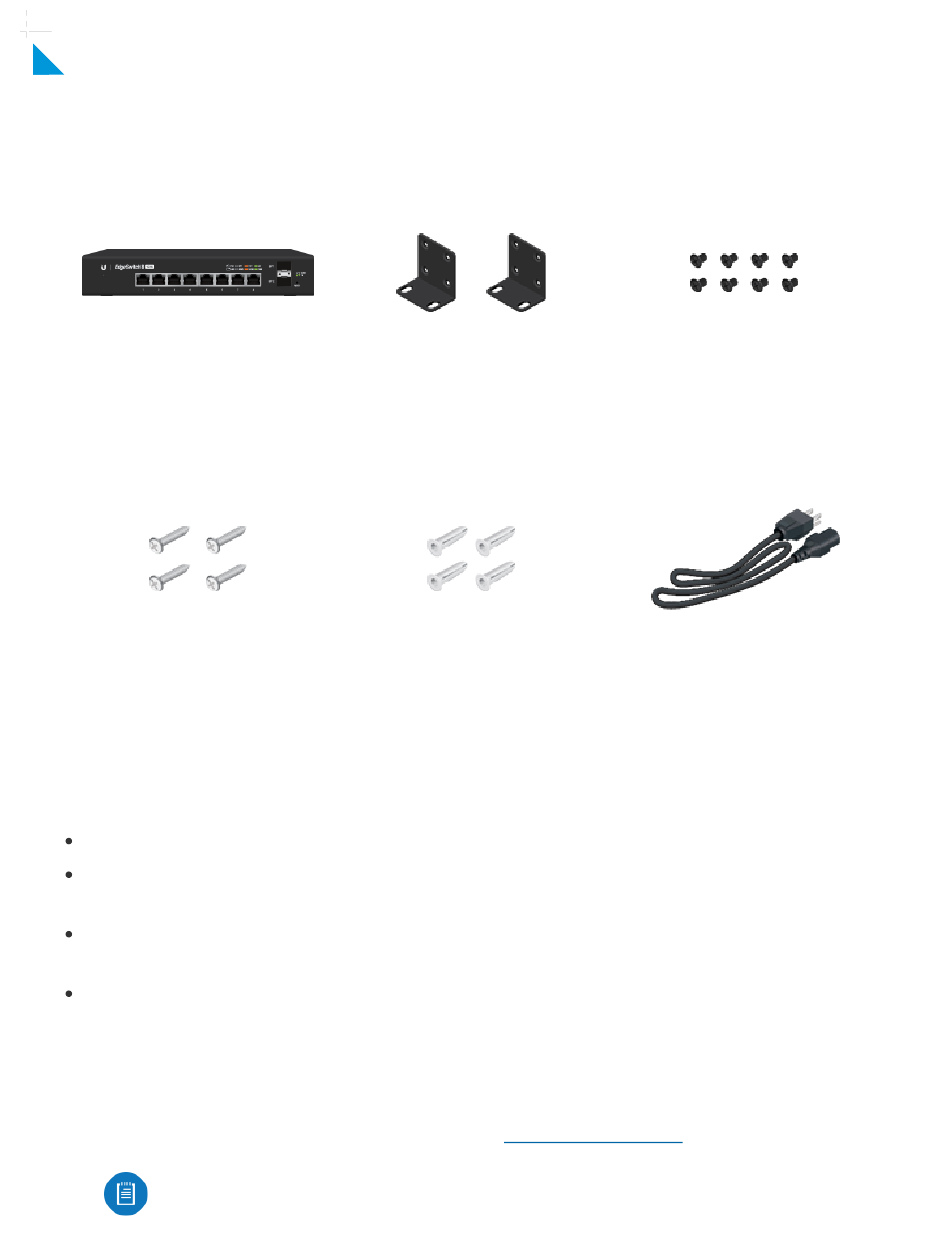

contenidos del paquete
ver la tabla de
contenidos
Interruptor de borde ES-8-
150W
Tornillos de montaje (Cant. 4)
requerimientos de instalación
Destornillador Phillips (para montaje en estante o pared)
(Opcional) Fuente de alimentación de 42 a 56 VCC, como EdgePower ™ EP-54V-
150W, para alimentación de CC independiente o respaldo de energía redundante.
Para aplicaciones en interiores, utilice cableado UTP de categoría 5 (o superior)
aprobado para uso en interiores.
Para aplicaciones en exteriores, se debe utilizar cableado blindado de Categoría
5 (o superior) para todas las conexiones Ethernet cableadas y se debe conectar a
tierra a través de la tierra de CA de la fuente de alimentación.
Le recomendamos que proteja sus redes de ambientes exteriores dañinos y
eventos ESD destructivos con un cable Ethernet blindado de grado industrial de
Ubiquiti. Para obtener más detalles, visite:
Nota:
Aunque el cableado se puede ubicar al aire libre, el EdgeSwitch
debe alojarse dentro de una carcasa protectora.
ES-8-150W Guía de inicio rápido
Soportes de montaje (Cant. 2) Tornillos del soporte (Cant. 8)
Anclajes de tornillo (Cant. 4)
Cable de alimentación
ui.com/toughcable

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ES-8-150W and is the answer not in the manual?

Questions and answers

Related Manuals for Ubiquiti ES-8-150W

Summary of Contents for Ubiquiti ES-8-150W

  • Page 1 ES-8-150W Guía de inicio rápido × Haga clic para contenidos del paquete ver la tabla de contenidos Interruptor de borde ES-8- Soportes de montaje (Cant. 2) Tornillos del soporte (Cant. 8) 150W Tornillos de montaje (Cant. 4) Anclajes de tornillo (Cant. 4) Cable de alimentación...

  • Page 2: Descripción General Del Hardware

    Blanco intermitente Arranque en progreso. Listo para usar, no conectado al proveedor de Blanco servicios de Internet Ubiquiti (UISP ™ ). Ver “Gestión UISP” Azul Listo para usar, conectado a UISP. Azul fijo con parpadeo Listo para usar, no se puede conectar a UISP, ocasional verifique la conexión al servidor UISP.
  • Page 3 LED RJ45 PoE (Puertos 1 - 8) ES-8-150W Guía de inicio rápido Apagado Sin PoE × Haga clic para ver la tabla de Ámbar IEEE 802.3af/802.3at contenidos Verde 24V Pasivo LED de velocidad/enlace/actividad RJ45 (puertos 1 - 8) Apagado No hay enlace Enlace establecido a 10/100 Mbps Ámbar...

  • Page 4: Hardware Installation

    Connect the included Power Cord to the AC Power port. Ground Ground bonding point for an optional ground wire. Hardware Installation WARNING: The ES-8-150W must not be stacked. Do not place it on top of another switch. Do not place anything on top of the ES-8-150W. Shelf Mounting...

  • Page 5: Wall Mounting

    ES-8-150W Guía de inicio rápido × Haga clic para ver la tabla de contenidos Wall Mounting...

  • Page 6: Connecting Ac Power

    ES-8-150W Guía de inicio rápido × Haga clic para ver la tabla de contenidos Connecting AC Power...
  • Page 7 ES-8-150W Guía de inicio rápido × Haga clic para ver la tabla de contenidos Connecting DC Power (Optional) For stand-alone DC power or redundant power backup, connect a 42 to 56VDC power source to the EdgeSwitch: Note: Only AC power or DC power can be used at any one time. With both power sources connected, the input with the highest voltage will be used (output voltage of the internal AC/DC PSU is 54VDC);...
  • Page 8 ES-8-150W Guía de inicio rápido × Haga clic para ver la tabla de contenidos Connecting Ethernet Connecting SFP...
  • Page 9 ES-8-150W Guía de inicio rápido × Haga clic para ver la tabla de contenidos...

  • Page 10: Accessing The Configuration Interface

    ES-8-150W Guía de inicio rápido × Haga clic para ver la tabla de contenidos For information about compatible fiber SFP modules, visit: ubnt.link/SFP_DAC_Compatibility Accessing the Configuration Interface The EdgeSwitch is set to DHCP by default, so it will try to automatically obtain an IP address.

  • Page 11: Specifications

    1. Ensure that your computer (or other host system) is connected to the EdgeSwitch. ES-8-150W Guía de inicio rápido 2. Configure the Ethernet adapter on your host system with a static IP address on the 192.168.1.x subnet. × Haga clic para 3.

  • Page 12: Safety Notices

    ES-8-150W ES-8-150W Guía de inicio rápido LEDs System Status × Haga clic para RJ45 Data Ports PoE; Link/Speed/Activity ver la tabla de SFP Data Ports Link/Speed/Activity contenidos Networking Interfaces (8) 10/100/1000 Mbps RJ45 Ports (2) 1 Gbps SFP Ports Management Interface...

  • Page 13: Garantía Limitada

    ES-8-150W Guía de inicio rápido the limitations are not followed. 2. There are no operator serviceable parts inside this equipment. Service should be provided only by a qualified service technician.

  • Page 14: Declaración De Conformidad

    Marcado CE La marca CE en este producto representa que el producto cumple con todas las directivas que le son aplicables. Declaración de cumplimiento de WEEE Declaración de conformidad Recursos en línea © 2024 Ubiquiti Inc. Todos los derechos reservados.
