Nota: Las imágenes puede ser diferentes del producto real�

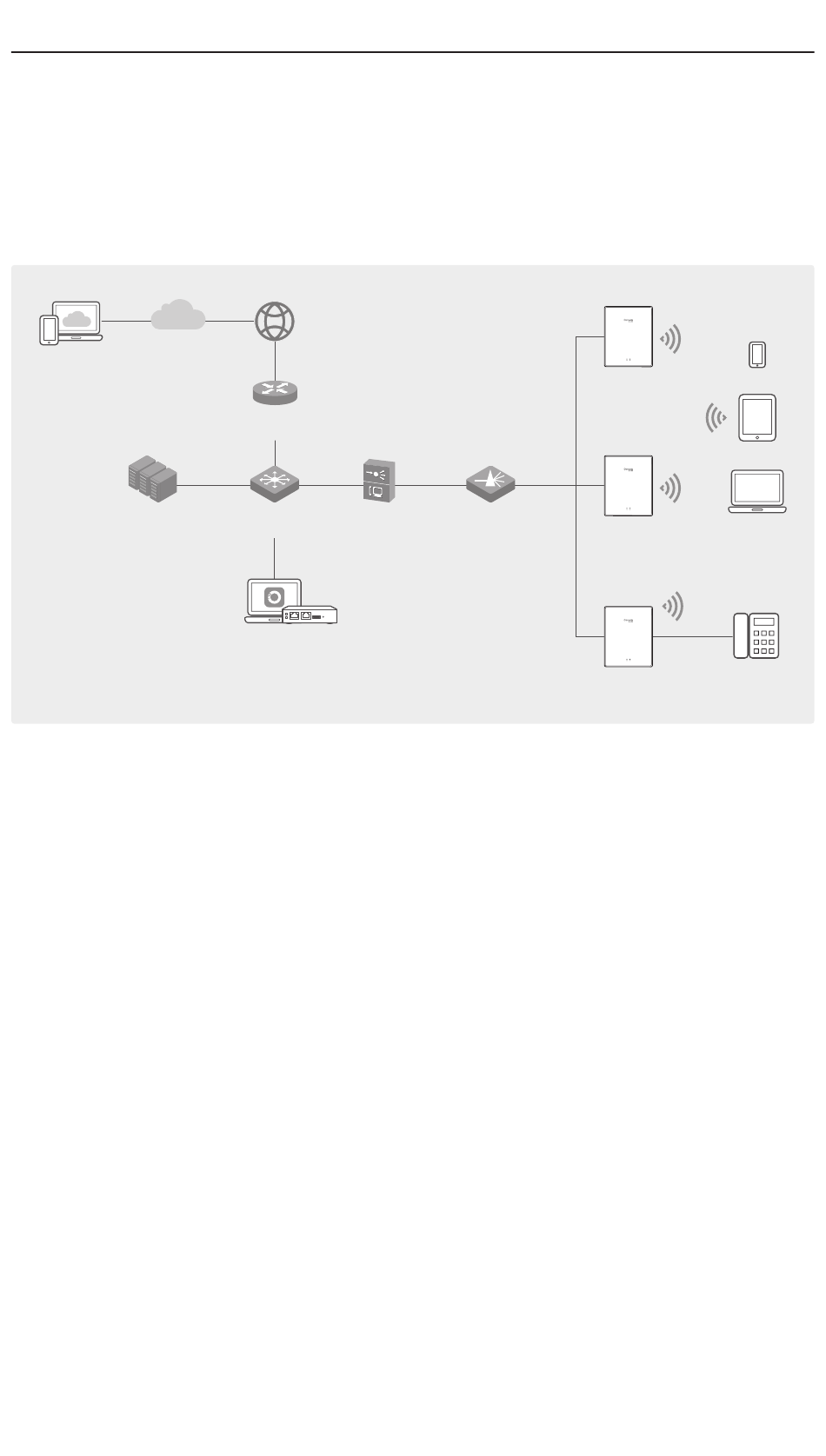

Topología de la red
A continuación se muestra una topología de red típica para el
AP GPON�
Nube Omada
Servidor SIP
Conexión de hardware
Conecte el hardware según los accesorios proporcionados�
Nota: Los accesorios y operaciones pueden variar según el
modelo� Para obtener más información, consulte el manual del
producto�
1� Retire el tapón antipolvo y conecte su fibra óptica al puerto
GPON del AP� Dirija el exceso de fibra detrás del dispositivo�
2� Conecte su teléfono al puerto FXS del AP� Si no necesita
servicio telefónico, omita este paso�
3� Conecte el AP a la corriente�
• Si el AP tiene un puerto de alimentación, conecte el AP a
su toma de corriente con el adaptador de corriente�
• Si el AP tiene un puerto de entrada de alimentación de
AC, conecte el AP a su cable de alimentación de AC con
terminales de extremo del cable�
Advertencia: ¡El producto sólo puede ser instalado por
personal cualificado!
Puerta de enlace
Switch
Controlador
OLT Divisor óptico
5
Español
AP
AP Clientes
AP Teléfono
