Trelock FS 480 Cops X-Move L User Manual

FS 480 Cops® X-Move L

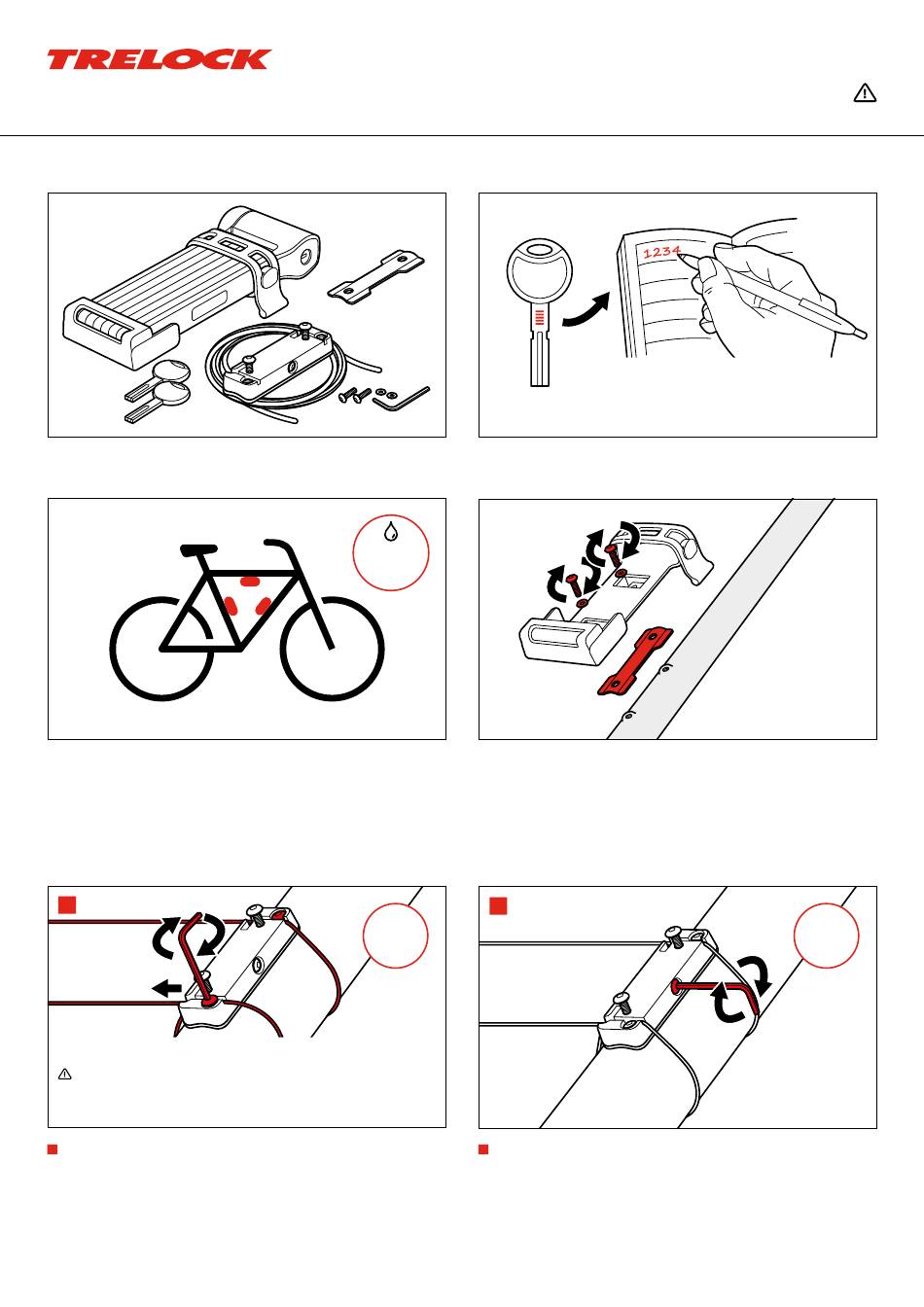

LIEFERUMFANG CONTENTS
MONTAGEPOSITION MOUNTING POSITION
Wählen Sie die bevorzugte Montageposition und reinigen diese vor dem Anbringen.
Choose your preferred mounting position and clean it before attaching.
EINSATZ VON ADD IT-HALTER USE OF ADD-IT BRACKET
Verwenden Sie diese Halterung, wenn keine Befestigungspunkte am Rahmen vorhanden sind.
Use this bracket when the frame has no mounting points on it.
1
Bei der Montage an einem Carbon Rahmen sollte das Spannen mit erhöhter Vorsicht erfolgen um den
Rahmen nicht zu beschädigen. Im Zweifel sollte vorab der Fahrradhersteller kontaktiert werden.
When working on a carbon frame, you need to be careful not to do anything that could lead to avoidable
damage. In case of any doubts please contact the bike manufacturer.
Führen Sie die Kabel durch die Schlitze, spannen Sie diese mit der Hand und ziehen
1
Sie die äußeren Schrauben fest.
Route the cables through the slots, tension the cables by hand and tighten the bottom
screw and top screw.
Lesen Sie vor der Verwendung sorgfältig die Gebrauchsanweisung und die Sicherheitshinweise.
SCHLÜSSEL SERVICE KEY SERVICE
2x M5 x 16mm - 2x M5 x 20mm
VERSCHRAUBEN AM RAHMEN SCREW ON FRAME
Montage-
position reinigen
Clean mounting
Position
Schrauben Sie das Schloss auf die Gewindelöcher des Rahmens.
Screw the lock onto the tapped holes of the frame.
2
1,5 Nm
Max.
Drehmoment
Max. torque
Ziehen Sie die Schraube an der Seite fest, um die endgültige Spannung zu erreichen.
2
Während des Spannenes prüfen Sie den Trelock Add-it immer
wieder auf festen Sitz.
Tighten the screw on the side to obtain the proper tension. While tightening, check the
Trelock Add-it repeatedly for tightness.
GEBRAUCHSANWEISUNG USER MANUAL
Read the operating manual and safety information carefully before use.
Bewahren Sie die Schlüsselnummer sicher auf. Zusätzliche Schlüssel können
unter Angabe der Schlüsselnummer auf
Keep the key number safe. Extra keys can be ordered at:
www.trelock.de
www.trelock.de bestellt werden.
by providing the key number.
2,5 Nm
Max.
Drehmoment
Max. torque
