JA-183M Bezdrátový magnetický detektor otevření
Detektor JA-183M je komponentem systému firmy JABLOTRON.
Je určen k detekci otevření dveří, oken apod. Detektor komunikuje
bezdrátově a je napájen z baterie.
Instalace
Výrobek montuje proškolený technik s platným certifikátem výrobce.
Vyberte vhodné místo pro instalaci. Detektor reaguje na oddálení
magnetu. Vysílací část se montuje na pevnou část dveří (okna)
a magnet na pohyblivou část. Vyhněte se montáži přímo na kovové
předměty (ovlivňují negativně činnost magnetického senzoru i rádiovou
komunikaci).
1. Otevřete kryt detektoru (stiskem západky viz obrázek 1).

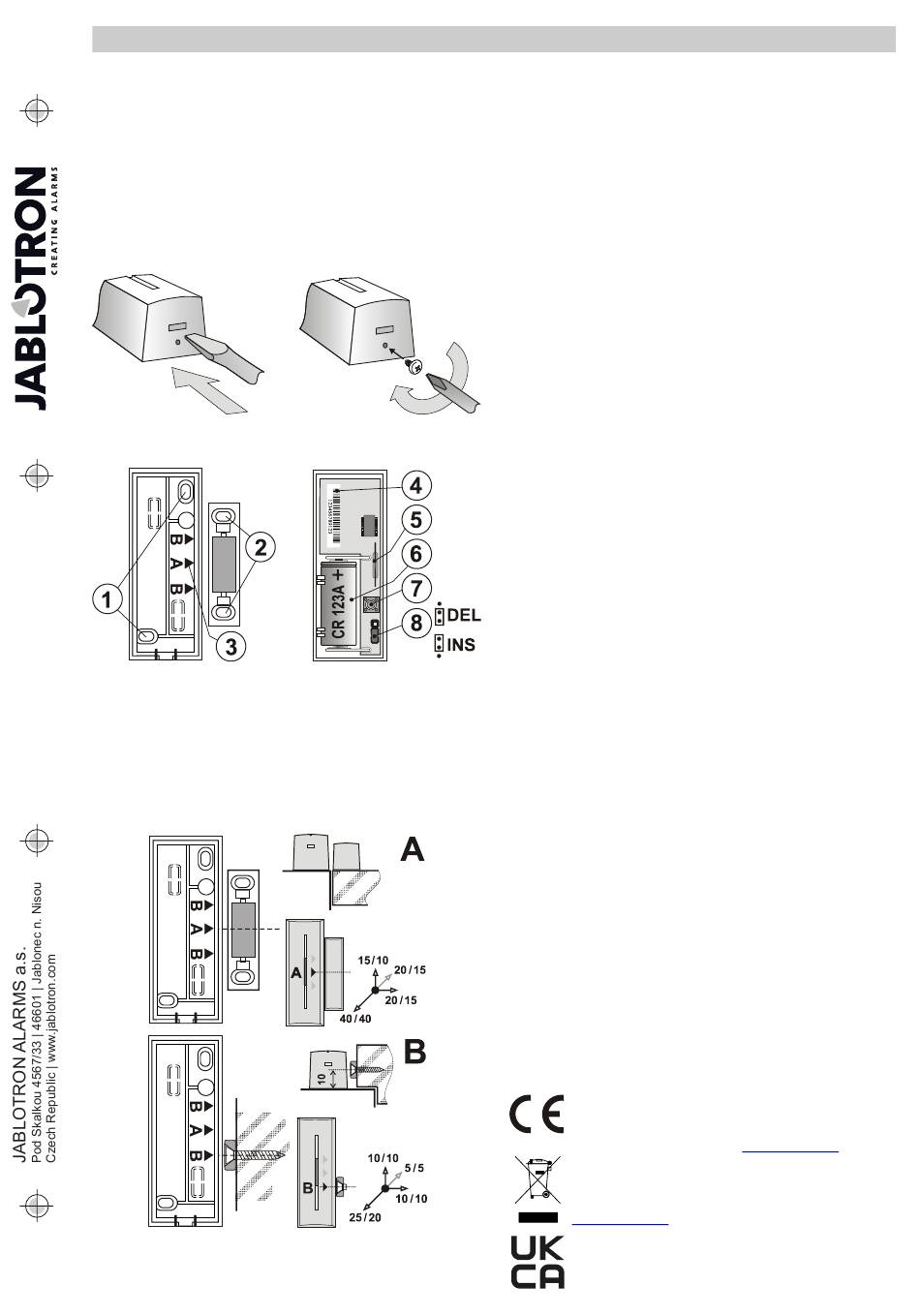

Obrázek 1 a 2
2. Přišroubujte zadní plast na pevnou část dveří (okna) Značky A, B na
tomto plastu vyznačují umístění magnetu (obrázek 3).
Obrázek 3 a 4 - 1. montážní otvory pro upevnění vysílače; 2. montážní otvory pro
upevnění magnetu A, 3. pozice magnetu A, B; 4. sériové číslo; 5. jazýčkový
kontakt; 6. baterie CR123A; 7. sabotážní snímač; 8. nastavení reakce
3. Přišroubujte magnet na pohyblivou část dveří (okna). Magnet
v plastovém pouzdře umístěte středem pouzdra proti šipce A,
prstencový magnet musí být proti šipce B. Vzdálenost magnetu od
vysílací části má být při zavřených dveřích co nejmenší. Vzdálenost
pro aktivaci při oddálení magnetu ve všech osách a pro
nemagnetický / magnetický
v obrázku 5 a 6. Pozn. Pro výškové nastavení A magnetu použijte
dodanou podložku.
Obrázek 5 a 6
JA-183M Bezdrátový magnetický detektor otevření
montážní podklad jsou uvedeny
4. Naučte detektor do ústředny (přijímače). Řiďte se návodem
k ústředně (přijímači). Učící signál je vyslán ve chvíli připojení baterie.
Pozn. Budete-li detektor do přijímače učit poté, co už měl zapojenou
baterii, nejprve ji odpojte, pak stiskněte a uvolněte kontakt krytu
(vybije se zbytková energie) a teprve potom proveďte učení.
5. Nastavte funkce detektoru – viz Nastavení
6. Vysílací část nasaďte na zadní plast a zacvakněte.
7. Vyzkoušejte spolehlivou funkci detektoru.
8. Západku lze zajistit zašroubováním dodaného šroubku (obrázek 2).
Nastavení
Propojka INS / DEL určuje, zda detektor leží v přístupové cestě
do domu a poskytuje odchodové a příchodové zpoždění = pozice
DEL. Naopak pozice INS znamená okamžitou reakci systému.
Pozn. Nastavení má význam pouze při použití s ústřednou
Jablotron s nastavenou reakcí NATUR. Je-li v ústředně detektoru
nastavena jiná reakce, nebo používáte-li detektor s přijímačem
JA-182N nebo JA-180N nemá nastavení přepínače žádný význam.
Detektor má dva režimy funkce, které jsou indikovány
jedním nebo dvěma bliknutími signálky při vložení baterie.
Jedno bliknutí znamená, že detektor systému hlásí otevření
i zavření. Je tak možné sledovat stav okna nebo dveří. Dvě bliknutí
znamenají, že detektor reaguje pouze při otevření (oddálení
magnetu).
Přepnutí režimu provedete tak, že stisknete a podržíte ochranný
spínač krytu, vložíte baterii a spínač uvolníte 3-5 sekund po vložení
baterie. Detektor poté blikne jednou nebo dvakrát podle právě
zvoleného režimu.
Testování detektoru
Po dobu 15 minut od uzavření krytu indikuje detektor aktivaci
signálkou. Ústředna umožňuje v servisním režimu kontrolovat
signál detektoru včetně měření jeho kvality.
Výměna baterie v detektoru
Systém kontroluje stav baterie, a pokud se přiblíží její vybití,
informuje uživatele (případně i servisního technika) komunikátorem
systému. Detektor dále funguje a navíc indikuje každou aktivaci
bliknutím signálky. Baterii doporučujeme vyměnit do 2 týdnů.
Výměnu baterie provádí technik v servisním režimu. Po výměně
baterie otestujte funkci detektoru.
Pozn. Je-li do detektoru založena slabá baterie, bude jeho
signálka cca 1 min. blikat. Pak začne detektor fungovat, ale bude
hlásit vybitou baterii. Použitou baterii nevhazujte do odpadu, ale
odevzdejte do sběrného místa.
Odebrání detektoru ze systému
Systém hlásí případnou ztrátu detektoru. Pokud jej úmyslně
demontujete, musíte jej také vymazat v ústředně.
Technické parametry
Napájení Lithiová baterie typ CR123A (3,0 V/1,4 Ah)
Upozornění: Baterie není součástí balení
Typická životnost baterie
Komunikační pásmo
Komunikační dosah
Typická rozpínací/spínací vzdálenost
Rozměry
magnet A: 56 x 16 x 15 mm, magnet B: Ø10 x 4 mm
Prostředí dle ČSN EN 50131-1
Rozsah pracovních teplot
Klasifikace
dle ČSN EN 50131-1, ČSN EN 50131-2-6, ČSN EN 50131-5-3
Dále splňuje ČSN ETSI EN 300 220, ČSN EN 50130-4,
Podmínky provozování
JABLOTRON ALARMS a.s. prohlašuje, že výrobek JA-183M je
navržen a vyroben ve shodě s harmonizačními právními
předpisy Evropské unie: směrnice č.: 2014/53/EU, 2014/35/EU,
2014/30/EU, 2011/65/EU, je-li použit dle jeho určení. Originál
prohlášení o shodě je na
Ke stažení.
Poznámka: Výrobek, ačkoliv neobsahuje žádné škodlivé
materiály, nevyhazujte do odpadků, ale předejte na sběrné
místo elektronického odpadu. Podrobnější informace na
www.jablotron.com v sekci Ke stažení.
