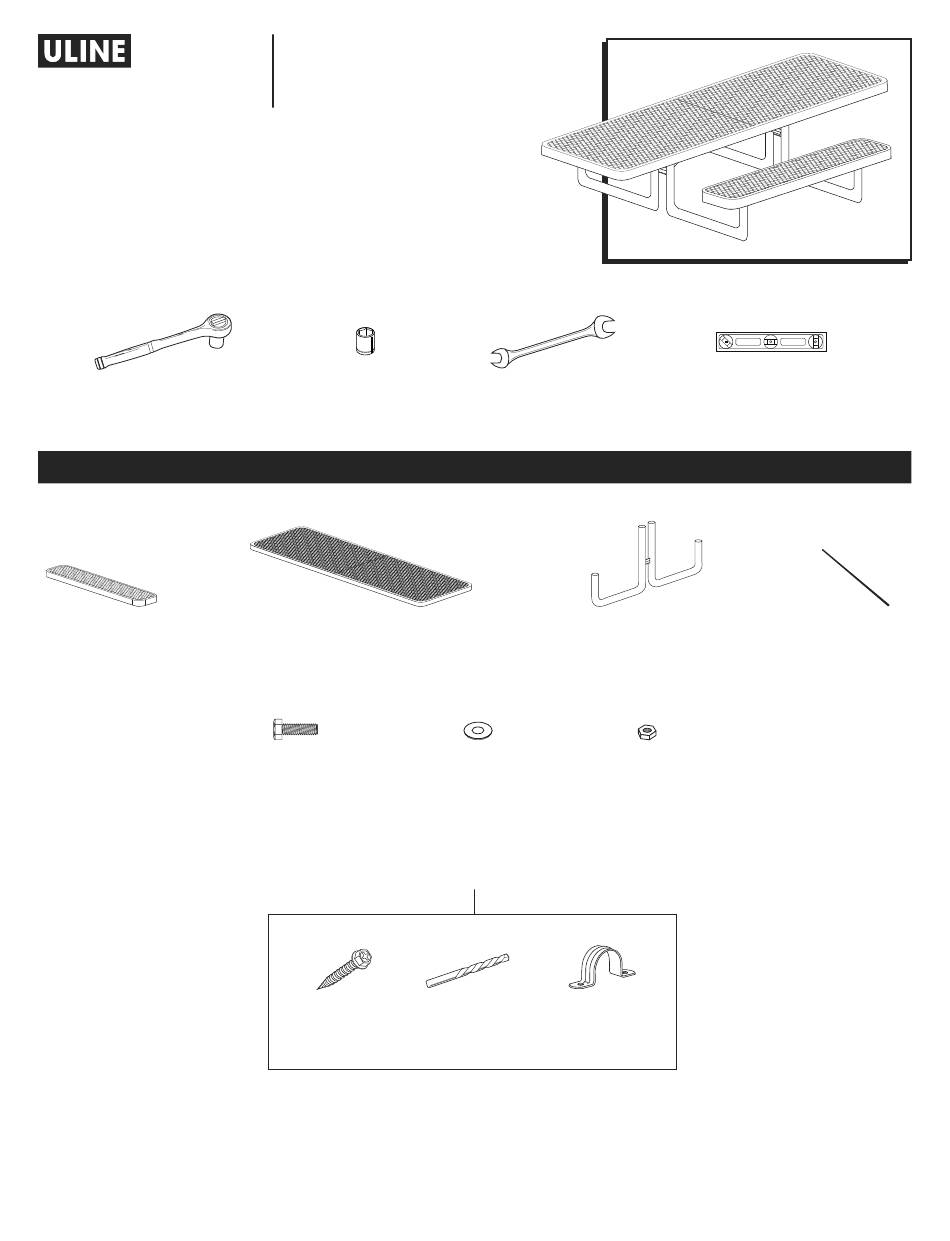

H-2673
RECTANGLE ADA
PICNIC TABLE
TOOLS NEEDED
Socket Wrench
Bench Seat x 2
PAGE 1 OF 9
1-800-295-5510
uline.com
1/2" Socket Bit
Tabletop x 1
5/16" Hex
5/16" Washer x 30
Head Bolt x 15
Mounting Hardware
Screw x 8
1/2" Wrench
PARTS
5/16" Nut x 15
Drill Bit x 1
Bracket x 4
(Mounting Optional, See Page 3)
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
Level
Leg x 2
Cross Brace x 2
0322 IH-2673

Advertisement

loading
Need help?

Need help?

Do you have a question about the H-2673 and is the answer not in the manual?

Questions and answers

Related Manuals for U-Line H-2673

Summary of Contents for U-Line H-2673

  • Page 1 Para Español, vea páginas 4-6. Pour le français, consulter les pages 7-9. H-2673 1-800-295-5510 uline.com RECTANGLE ADA PICNIC TABLE TOOLS NEEDED Socket Wrench 1/2" Socket Bit 1/2" Wrench Level PARTS Bench Seat x 2 Tabletop x 1 Leg x 2 Cross Brace x 2 5/16"...
  • Page 2 ASSEMBLY 1. Verify all parts are present before beginning. Hardware is attached to cross braces. 2. Flip the tabletop upside down. Take one leg at a time and loosely attach to the tabletop with the leg braces on an inside mount, using one bolt, washer and one nut.
  • Page 3 MOUNTING 1. Using provided drill bit, drill hole into the concrete, 4. Secure screw flush with bracket into drilled hole. block or stone to a depth of 2⁄". (See Inset A) (See Inset B) 2. Blow out the dust in the hole. 5.

  • Page 4: Herramientas Necesarias

    H-2673 800-295-5510 uline.mx MESA RECTANGULAR PARA PÍCNIC PARA DISCAPACITADOS HERRAMIENTAS NECESARIAS Llave de Dado Dado de 1/2" Llave de 1/2” Nivel PARTES 2 Asientos de Banca 1 Cubierta de la Mesa 2 Patas 2 Barra Transversal 15 Pernos de Cabeza 30 Rondanas de 5/16"...
  • Page 5 ENSAMBLE 1. Verifique que tenga todas las partes antes de comenzar. La tornillería está sujeta a las barras transversales. 2. Voltee la cubierta de la mesa. Tome las patas de una en una y fíjelas, sin apretar, a la cubierta de la mesa con los soportes para patas que se colocan desde el interior usando un perno, una rondana y una tuerca.

  • Page 6: Instalación

    INSTALACIÓN 1. Utilizando la broca incluida, perfore un orificio en el 4. Asegure la abrazadera al orificio dejando el tornillo concreto, hormigón o piedra a una profundidad de a ras del suelo. (Vea Figura B) 2 1/2”. (Vea Figura A) 5.

  • Page 7: Outils Requis

    H-2673 1-800-295-5510 uline.ca TABLE DE PIQUE-NIQUE APPROUVÉE PAR L'ADA – RECTANGULAIRE OUTILS REQUIS Clé à douilles Douille tournevis de 1/2 po Clé de 1/2 po Niveau à bulles PIÈCES Banc x 2 Dessus de table x 1 Pied x 2...

  • Page 8: Montage

    MONTAGE 1. Assurez-vous que toutes les pièces sont présentes avant de commencer. Le matériel d'installation est fixé sur les renforts transversaux. 2. Placez le dessus de table à l'envers. Prenez un pied à la fois et fixez-le lâchement aux armatures de fixation intérieures du dessus de table à...
  • Page 9 FIXATION 1. En vous servant de la mèche de perceuse qui 4. Insérez la vis dans le trou percé et serrez-la a été fournie, percez un trou dans le béton, le pour qu’elle se trouve à niveau avec le support. bloc ou la pierre à...
