Installation Guide

Cabin

Cell Signal Booster

for Remote Residences

Use our weBoost App to guide you through the installation. See inside page for more details.

Need help?

Do you have a question about the Cabin and is the answer not in the manual?

Questions and answers

Summary of Contents for weBoost Cabin

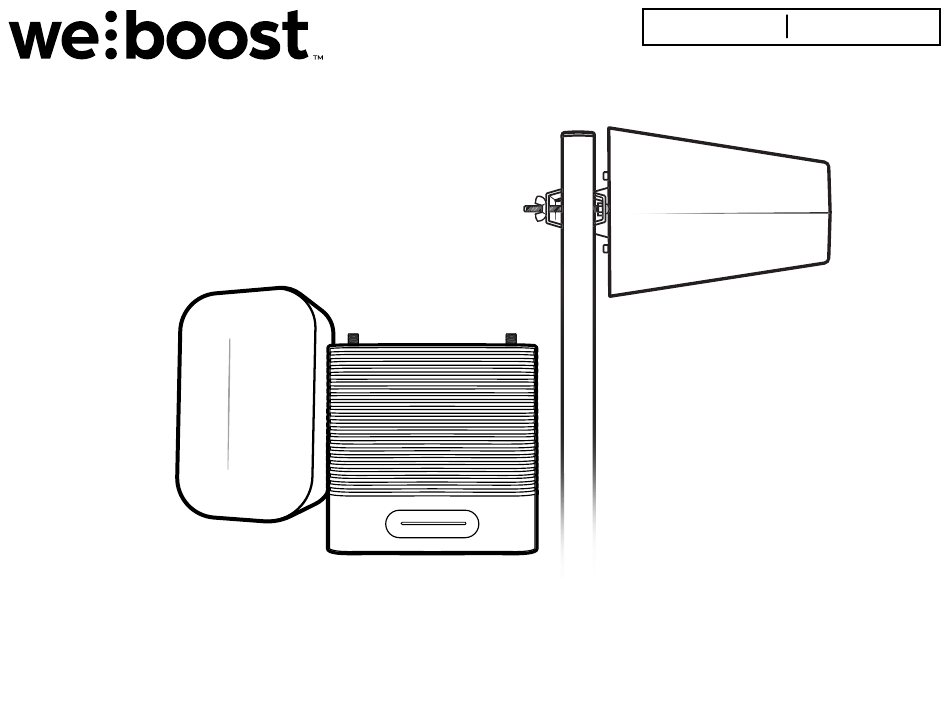

Page 1 ENGLISH FRANÇAIS Installation Guide Cabin Cell Signal Booster for Remote Residences Use our weBoost App to guide you through the installation. See inside page for more details.
Page 2 Download the weBoost App Download the weBoost App Use our app to guide you through setting up a weBoost cell phone signal booster in your home, business, or vehicle. Boost every network, including 5G, right away. Videos to guide you...
Page 3 STEP 6 Mount Telescoping Pole to Cabin ........
Page 4 Package Contents Booster, Wall Mount Inside Antenna Outside Antenna & Pole Bracket & Power Supply & Mounting Bracket Mounting Bracket 5 m Coax Cable (Qty 2) Telescoping Pole, Pole Mounting 9 m Coax Cable (Qty 1) & Bracket & Pole Foot Window Entry Cable...
Page 5 Installation Overview Before finalizing the installation, do a soft install and optimize the system for best coverage. 15 HORIZONTAL METERS OR 6 VERTICAL METERS DISTANCE BETWEEN ANTENNAS Outside Antenna Upper Pole Mounting Bracket Telescoping Pole Inside Antenna Booster to power Pole Foot Window Entry Cable can be used to route cable through window if needed.
Page 6 STEP 1 Inside Antenna & Booster Inside Antenna Placement Place the inside antenna where you need the greatest signal boost and place the booster in your desired location at least 61 centimeters away from inside antenna. Booster mounted (STEP 1 cont.) vertical The inside antenna can be mounted vertical, horizontal or on a desktop.
Page 7 STEP 2 Attach Pole Foot Slide pole into pole foot. It should be snug, so press firmly for a complete fit. NOTE: Pole foot is intended for permanent attachment and should not be removed after Pole Foot installation. STEP 3 Mount Outside Antenna Mounting Bracket to Telescoping Pole...
Page 8 STEP 4 Attach Pole Mount to Telescoping Pole Mount the pole bracket to either the seventh or eighth section of the telescoping pole. Ideally, this should be approximately 6 meters from the bottom of the fully extended pole. fasten Pole Bracket around pole section...
Page 9 STEP 5 Identify Mounting Location Identify the ideal installation location. The ideal location would be: Pole A stable area of your cabin, clear of any ■ Bracket hazards, damage or deterioration. Where the outside antenna is at least 15 ■...
Page 10 Fully extend the telescoping pole as much as possible, ensuring the pole bracket is aligned with the fascia (or attachment point) of your cabin. Attach mounting bracket to fascia of cabin with appropriate screws/ fasteners. The bracket offers multiple mounting options by allowing installation at...
Page 11 STEP 7 Anchor the Pole Foot to Ground Surface screws/ fasteners to be determined Once bracket is installed, make sure pole is by material of vertically aligned. Anchor the pole foot to the ground surface ground surface. Use the appropriate hardware Use the appropriate hardware to ensure complete stability.
Page 12 Outside Antenna Route the 5 meter RG-6 cable(s) into the cabin. A window entry cable is provided to help make cable entry easier if needed. All connections should be finger tightened only. Route the other 5 meter cable to the booster...
Page 13 STEP 9 Route Cable & Connect Inside Antenna to Booster Connect the 9 meter RG-6 cable to inside antenna and route to the booster and connect to the port labeled INSIDE ANTENNA. Finger 9 m Cable tighten only. Booster...
Page 14 STEP 10 Power Up the Booster Plug the power supply into wall outlet then connect to end of booster labeled NOTE: We strongly recommend using a power strip with surge protection.
Page 15 (STEP 10 cont.) The booster can be mounted vertically with the wall mount bracket (included). The slide mount can be secured with command strips (included) or by screws. slide screw holes command strips can be applied here...
Page 16 Measuring Booster Performance & Optimizing the System We've created an easy way to learn your signal strength and compare it before and after a booster. Download our free weBoost app to get accurate decibel measurements to help you get the best performance from your system.
Page 17 (Measuring Booster Performance & Optimizing the System cont.) Signal Strength (dBm) with weBoost system powered OFF: (dBm here) Signal Strength (dBm) with weBoost system powered ON: (dBm here) Compare Results Compare the decibels (dBm) on the chart below to find what signal strength you fall into.
Page 18 (Measuring Booster Performance & Optimizing the System cont.) You can optimize your system to improve your signal strength by rotating the outside antenna in 1/3 turn increments. After each turn, unplug and re-plug in booster’s power supply, while observing the signal level on your cell phone or in field test mode from the inside antenna’s projected area.
Page 19 Booster Light Patterns SOLID GREEN This indicates that your booster is functioning properly and there are no issues with installation. BLINKING GREEN & RED Band has reduced gain. This indicates that one or more of the booster bands has reduced power due to a feedback loop condition called oscillation.
Page 20 (Booster Light Patterns cont.) harmful interference with a nearby cell tower. If you are already experiencing the desired signal boost, then no further adjustments are necessary. If you are not experiencing the desired boost in coverage then refer to the Troubleshooting section. SOLID YELLOW Band has shutoff due to overload from nearby cell tower.
Page 21 4 Increase the distance (horizontally or vertically) between the outside and inside antenna. Add included cable if needed. Un-plug and re-plug in power supply. If you are having any difficulties while testing or installing your booster, contact our weBoost Customer Support team for assistance (1-866-294-1660).
Page 22 Mounting On Side Of Roof Option: Change mount location. Move the outside antenna to a different location of the remote residence to see if the lights turn green. Un-plug and re-plug in power supply. Then secure in place. 1-866-294-1660 www.weboost.com support@weboost.com...
Page 23 How can I contact customer support? Customer Support can be reached Monday through Friday by calling 1-866-294-1660, or through our support site at support.weboost.com. Why do I need to create distance between the outside antenna and inside antenna? Antennas connected to a booster create spheres of signal. When these spheres overlap, a condition called oscillation occurs.
Page 24 To uphold compliance with network protection standards, all active cellular devices must maintain at least 2 meters of distance from Inside Panel and Dome Antennas and at least 1 meter of distance from Desktop Antenna. Use only the Power Supply provided in this package. Use of a non-weBoost product may damage your equipment.
Page 25 (Safety Guidelines cont.) FOR MORE INFORMATION ON REGISTERING YOUR SIGNAL BOOSTER WITH YOUR WIRELESS PROVIDER IN THE U.S., PLEASE GO TO THE LINK BELOW: https://www.weboost.com/carrier-registration...
Page 26 Antenna Info The following accessories are certified by the FCC to be used with the Home MultiRoom Booster. This radio transmitter 4726A-460059 has been approved by Innovation, Science and Economic Development Canada to operate with the antenna types listed below, with the maximum gain indicated. Antenna types not included in this list that have a gain greater than the maximum gain indicated for any type listed are strictly prohibited for use with this device.
Page 27 Operation is subject to the following two conditions: (1) This device may not cause interference, and (2) This device must accept any interference, including interference that may cause undesired operation of the device. Changes or modifications not expressly approved by weBoost could void the authority to operate this equipment.
Page 28 DISCLAIMER: The information provided by weBoost is believed to be complete and accurate. However, no responsibility is assumed by weBoost for any business or personal losses arising from its use, or for any infringements of patents or other rights of third parties that may result from its use.
Page 29 Notes 1-866-294-1660 www.weboost.com support@weboost.com...
Page 30 Notes 1-866-294-1660 www.weboost.com support@weboost.com...
Page 31 Notes 1-866-294-1660 www.weboost.com support@weboost.com...
Page 32 3301 East Deseret Drive, St. George, UT 1-866-294-1660 www.weboost.com support@weboost.com Copyright © 2019 weBoost. All rights reserved. weBoost products covered by U.S. patent(s) and pending application(s) For patents go to: weboost.com/us/patents NOT AFFILIATED WITH WILSON ANTENNA...
Page 33 FRANÇAIS Guide d’installation Cabin Amplificateur de signal cellulaire pour les domiciles éloignés Utilisez notre application weBoost pour vous guider tout au long de l’installation. Consultez la page à l’intérieur pour obtenir plus de détails.
Page 34 Téléchargez l’application weBoost Utilisez notre application pour vous guider tout au long de l’installation d’un amplificateur de signal cellulaire weBoost à la maison, au travail ou dans votre véhicule. Amplifiez immédiatement les signaux dans tous les réseaux, y compris ceux de technologie 5G.
Page 35 Index Contenu de la boîte ............1 Aperçu de l’installation .
Page 36 Contenu de la boîte Amplificateur, support de Antenne intérieure et Antenne extérieure et support fixation murale et bloc support de fixation de fixation au poteau d’alimentation Câble coaxial de 5 m (qté : 2) Poteau télescopique, Câble coaxial de 9 m (qté : 1) support de fixation au poteau et câble pour fenêtre et pied de poteau...
Page 37 Aperçu de l’installation Avant de terminer l’installation, effectuez une installation d’essai et optimisez le système pour la meilleure couverture possible. DISTANCE DE 15 MÈTRES À L’HORIZONTALE OU DE 6 MÈTRES À LA VERTICALE ENTRE Antenne LES ANTENNES extérieure Support de fixation sur un poteau Poteau télescopique...
Page 38 ÉTAPE 1 Installez l’antenne intérieure Antenne intérieure et l’amplificateur Placez l’antenne intérieure à l’endroit où vous avez le plus besoin d’amplifier le signal. Placez ensuite l’amplificateur à l’endroit désiré, à au moins 61 cm de l’antenne intérieure. Amplificateur installation ÉTAPE 1 (suite) verticale Vous pouvez installer l’antenne intérieure à...
Page 39 ÉTAPE 2 Fixez le pied de poteau le pied de poteau. Glissez le poteau dans Comme il doit être bien ajusté, appuyez fermement pour obtenir un ajustement complet. REMARQUE : Le pied de poteau est destiné à Pied de poteau être fixé...
Page 40 ÉTAPE 4 Fixez le support de poteau au poteau télescopique support de poteau sur la septième Montez le ou la huitième section du poteau télescopique. Idéalement, il doit se trouver à environ 5 mètres du bas du poteau complètement déployé. fixer le support de poteau autour de la section du poteau...
Page 41 ÉTAPE 5 Déterminez l’emplacement de montage Déterminez l’emplacement idéal pour l’installation. Description de l’emplacement idéal : Support de poteau ■ Une zone stable de votre chalet, exempte de tout danger, de tout dommage ou de toute détérioration. ■ Lorsque l’antenne extérieure se trouve à au moins 15 mètres à...
Page 42 ÉTAPE 6 Montez le poteau vis et fixations télescopique sur le chalet définies par le matériau de la structure Déployez le poteau télescopique le plus possible, en vous assurant que le support de poteau est aligné avec la bordure de toit (ou Fixez le le point d’attache) de votre chalet.
Page 43 ÉTAPE 7 Ancrez le pied de poteau à la surface du sol vis et fixations définies par le matériau de la Une fois le support installé, assurez-vous que surface du sol le poteau est aligné verticalement. Ancrez le pied de poteau à la surface du sol. Utilisez la quincaillerie appropriée pour assurer une stabilité...
Page 44 ÉTAPE 8 Acheminez le câble et branchez-le à l’amplificateur Antenne extérieure Acheminez le ou les câbles RG-6 de 5 mètre dans le chalet. Un câble d’arrivée pour fenêtre est fourni pour faciliter le passage du câble, au besoin. Tous les branchements doivent être serrés à...
Page 45 ÉTAPE 9 Acheminez le câble et branchez l’antenne intérieure à l’amplificateur Branchez le câble RG-6 de 9 mètre à l’antenne intérieure. Acheminez le câble Câble de 9 m jusqu’à l’amplificateur et branchez-le sur le port INSIDE ANTENNA. Serrez le câble aux doigts seulement.
Page 46 ÉTAPE 10 Alimentez l’amplificateur Branchez le bloc d’alimentation sur une prise murale, puis connectez-le au port REMARQUE : Nous recommandons fortement d’utiliser une barre d’alimentation avec protection contre les surtensions.
Page 47 ÉTAPE 10 (suite) L’amplificateur peut être installé verticalement à l’aide du support mural (compris). Le support à glissière peut être fixé à l’aide de bandes adhésives (comprises) ou de vis. Glissière Trous de vis Les bandes adhésives peuvent être collées ici...
Page 48 Nous avons créé un moyen facile de connaître la puissance de votre signal et de la comparer avant et après l’installation d’un amplificateur. Téléchargez gratuitement notre application weBoost pour obtenir des mesures de décibels précises qui vous aideront à optimiser la performance de votre système.
Page 49 Mesure de la performance de l’amplificateur et optimisation Puissance du signal (dBm) avec le système weBoost HORS TENSION : (dBm ici) Puissance du signal (dBm) avec le système weBoost SOUS TENSION : (dBm ici) Comparaison des résultats Comparez les décibels sur le tableau ci-dessous pour trouver la puissance de votre signal.
Page 50 Mesure de la performance de l’amplificateur et optimisation du système (suite) Vous pouvez optimiser votre système pour améliorer la puissance de votre signal en faisant tourner l’antenne extérieure par intervalles de 1/3 de tour. Après chaque tour, débranchez et rebranchez le bloc d’alimentation de l’amplificateur, tout en observant l’intensité...
Page 51 Modes d’allumage des voyants de l’amplificateur VERT CONTINU Cela indique que votre amplificateur fonctionne convenablement et que votre installation ne présente aucun problème. VERT ET ROUGE CLIGNOTANTS Le gain de la bande est réduit. Cela indique une baisse d’alimentation d’une ou de plus d’une bande de l’amplificateur en raison d’une boucle de rétroaction appelée oscillation.
Page 52 Modes d’allumage des voyants de l’amplificateur (suite) VERT ET JAUNE CLIGNOTANTS Le gain de la bande est réduit. Cela indique une baisse d’alimentation d’une ou de plus d’une bande de l’amplificateur en raison de la surcharge d’une tour de téléphonie cellulaire située à...
Page 53 Ajoutez un câble au besoin. Débranchez et rebranchez le bloc d’alimentation. Si vous éprouvez des difficultés dans le cadre des essais ou de l’installation de votre amplificateur, veuillez communiquer avec l’équipe du service à la clientèle de weBoost pour obtenir de l’aide (1-866-294-1660).
Page 54 Installation sur une bordure de toit : Changez l’emplacement du support. Installez l’antenne extérieure à un autre endroit sur le domicile éloigné pour voir si les voyants deviennent verts. Débranchez et rebranchez le bloc d’alimentation. Fixez ensuite le tout. 1-866-294-1660 www.weboost.com support@weboost.com...
Page 55 Vous pouvez joindre le service à la clientèle du lundi au vendredi en composant le 1-866-294-1660, ou en accédant à notre site Web de soutien à la clientèle à l’adresse support.weboost.com. Pourquoi dois-je respecter une certaine distance entre l’antenne intérieure et l’antenne extérieure?
Page 56 à au moins 2 mètres des antennes à panneau et des antennes dômes et à au moins 1 mètre des antennes de bureau. Utilisez seulement le bloc d’alimentation fourni dans la présente trousse. L’utilisation d’un produit autre que weBoost peut endommager votre équipement.
Page 57 Directives de sécurité (suite) POUR OBTENIR DE PLUS AMPLES RENSEIGNEMENTS SUR L’ENREGISTREMENT DE VOTRE AMPLIFICATEUR DE SIGNAL AUPRÈS DE VOTRE FOURNISSEUR DE SERVICES DE RÉSEAU SANS FIL, VEUILLEZ CONSULTER LE LIEN CI-DESSOUS : https://www.weboost.com/carrier-registration...
Page 58 Renseignements sur l’antenne Les accessoires suivants sont certifiés par la FCC et peuvent être utilisés avec l’amplificateur Home MultiRoom. Innovation, Sciences et Développement économique Canada a approuvé l’émetteur radio 4726A-460059 pour fonctionnement avec les types d’antenne énumérés ci-dessous, la liste indiquant le gain maximal pour chaque type. Il est strictement interdit d’utiliser ce dispositif avec un type d’antenne qui ne figure pas dans la liste ci-dessous et dont le gain dépasse le gain maximal de tout type d’antenne figurant dans cette liste.
Page 59 1) cet appareil ne doit pas causer de perturbations; 2) cet appareil doit accepter toutes les perturbations, notamment celles qui peuvent entraîner un fonctionnement indésirable de l’appareil. Les changements ou modifications non expressément approuvés par weBoost pourraient annuler l’autorisation d’utiliser cet équipement.
Page 60 GARANTIE DE 2 ANS Les amplificateurs de signal weBoost portent une garantie de deux (2) ans contre les vices de fabrication ou de maté- riaux. On peut résoudre les cas sous garantie en retournant directement au revendeur le produit accompagné d’une preuve d’achat datée.
Page 61 Notes 1-866-294-1660 www.weboost.com support@weboost.com...
Page 62 Notes 1-866-294-1660 www.weboost.com support@weboost.com...
Page 63 Notes 1-866-294-1660 www.weboost.com support@weboost.com...
Page 64 1-866-294-1660 www.weboost.com support@weboost.com Droits d’auteur © 2019 weBoost. Tous droits réservés. Les produits weBoost sont protégés par des brevets américains (États-Unis) et des demandes de brevet en instance. Pour consulter les brevets, rendez-vous à l’adresse weboost.com/us/patents GDE000649_001_04.02.25 NON AFFILIÉ À WILSON ANTENNA...
