Item #1004 101 724, 1004 101 708
Model #5318WWHD, 5318GYHD

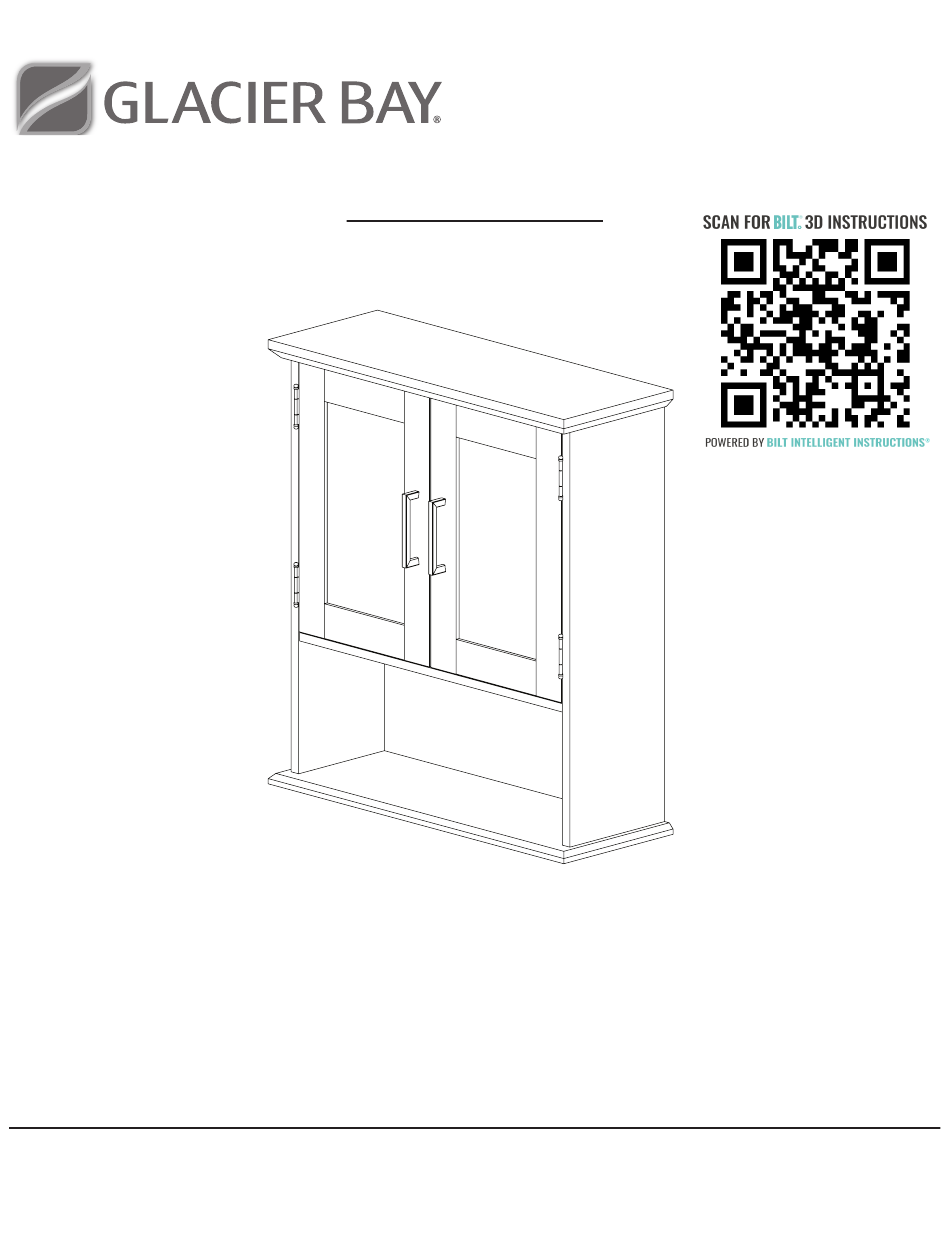

USE AND CARE GUIDE
WALL CABINET
Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER
HOMEDEPOT.COM/GLACIERBAY
PARA INSTRUCCIONES EN ESPAÑOL, COMIENCE EN LA PÁGINA 20.
THANK YOU
We appreciate the trust and confidence you have placed in Glacier Bay through the purchase of this wall cabinet.
We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products
available for your home improvement needs. Thank you for choosing Glacier Bay!
Advertisement
Table of Contents
Related Manuals for Glacier bay 5318WWHD
Summary of Contents for Glacier bay 5318WWHD
- Page 1 THANK YOU We appreciate the trust and confidence you have placed in Glacier Bay through the purchase of this wall cabinet. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products...
-
Page 2: Table Of Contents
Table of Contents Table of Contents ........2 Installation . -
Page 3: Hardware Included
Pre-Assembly (continued) HARDWARE INCLUDED NOTE: Hardware not shown to actual size. Some of the hardware offered may be more than needed, please keep them as spare parts. Cam bolt Magnet strike screw x2 Shelf pin Dowel Cam cover Wood screw Mounting screw Door handle Wall anchor... -
Page 4: Package Contents
Pre-Assembly (continued) PACKAGE CONTENTS Top Panel Bottom Panel Left Side Panel Right Side Panel Hanging Rail Wall Cleat Fixed Shelf Adjustable Shelf Back Panel Left Side Door Right Side Door... -
Page 5: Assembly
Assembly (continued) cam bolt Attach the cam bolts (AA) to the side panels (C and D). Insert cams (BB) to the side panels (C and D), noting the direction of the arrow on the cams (BB). cam (BB) arrow direction hinge Attach the hinges (GG) to the side panels (C and D) using the hinge screws (HH). - Page 6 Assembly (continued) Insert cams (BB) into the hanging rail (E) and the fixed shelf (G), noting the direction of the arrow on the cams (BB). cam (BB) arrow direction...
- Page 7 Assembly (continued) dowel Insert the dowels (CC) into the side panel (C). Attach the side panel (C) to the hanging rail (E) and the fixed shelf (G). Tighten the cams (BB) by turning them clockwise until snug. Do not overtighten cams (BB). Tighten the cams (BB) dowel Repeat for side panel (D).
- Page 8 [Heading goes here] Assembly (continued) dowel Insert the dowels (CC) into the side panels (C and D). Attach the bottom panel (B) to the side panels (C and D) using the wood screws (DD). wood screw...
- Page 9 [Heading goes here] Assembly (continued) With the tape side of the back panel (I) facing out, slide it down the notch on the side panels (C and D). Insert the back panel (I) into the notch on the bottom panel (B). notch in the side panels (C and D) tape side of the...
-
Page 10: Magnet X1
[Heading goes here] Assembly (continued) cam bolt Attach the cam bolts (AA) to the top panel (A). Attach the magnet (II) to the top panel (A) using the magnet screws (JJ). magnet magnet screw... - Page 11 [Heading goes here] Assembly (continued) dowel Insert dowels (CC) into the side panels (C and D). Attach the top panel (A) to the side panels (C and D), making sure the back panel (I) is inserted into the notch of the top panel (A).
- Page 12 [Heading goes here] Installation mounting kit Place the unit against the wall in the desired location. Make mounting screw sure the unit is level and lightly draw a horizontal line where the top panel (A) meets the wall. Measure down from that line approximately 3.5 in. and, wall anchor using a level, lightly draw a horizontal line that is approximately 12 in.
- Page 13 [Heading goes here] Installation (continued) mounting kit Mount the hanging rail (E) onto the wall cleat (F) and mark mounting screw the location on wall through the mounting holes. Drill holes in the marked spots on the wall. If the mounting screws (OO) will not be going directly into studs, insert the wall anchor wall anchors (PP).
-
Page 14: Jj Magnet Screw X2 Dd
[Heading goes here] Assembly (continued) door handle Attach the door handles (EE) to the doors (J and K) using the door handle screws (FF). Make sure the raised dimples on the magnet strike door handle screw (KK) are facing the doors (J and K) and attach using the magnet strike screw (LL). - Page 15 [Heading goes here] Assembly (continued) hinge screw Attach the doors (J and K) using the hinge screws (HH). HOMEDEPOT.COM/GLACIERBAY Please contact 1-855-HD-GLACIER for further assistance.
- Page 16 [Heading goes here] Assembly (continued) Steps for door adjustment. Retighten screws after door adjustment. Figure 1 (horizontal door adjustment) door hinge Figure 2 (vertical door adjustment) door hinge...
-
Page 17: Shelf Pin X4
[Heading goes here] Assembly (continued) shelf pin Insert the adjustable shelf (H), using the shelf pins (MM). Use the cam covers (NN) to cover all cams (BB) and use stickers (QQ) to cover the wood screws (DD). cam cover sticker cam covers (NN) stickers (QQ) HOMEDEPOT.COM/GLACIERBAY... -
Page 18: One-Year Limited Warranty
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that proves defective. - Page 19 Questions, problems, missing parts? Before returning to the store, call Glacier Bay Customer Service 8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday 1-855-HD-GLACIER HOMEDEPOT.COM/GLACIERBAY Retain this manual for future use. Made in India...
-
Page 20: Guía De Uso Y Cuidado
GRACIAS Agradecemos la confianza que ha depositado en Glacier Bay a través de la adquisición de este armario de pared. Nos esforzamos constantemente en crear productos de calidad diseñados para embellecer su hogar. Visítenos en línea y vea nuestra línea completa de productos para realizar... -
Page 21: Tabla De Contenido
Tabla de contenido Tabla de contenido ....... . . 21 Instalación . -
Page 22: Elementos Incluidos
Antes del ensamble (continuado) ELEMENTOS INCLUIDOS NOTA: La tornillería no se ilustra en su tamaño real. Es posible que se provean más piezas de tornillería que las que se requieren, por favor consérvelas como piezas de repuesto. Tornillo para Perno de leva contrachapa de imán x2 Leva Soporte de repisa... -
Page 23: Contenido Del Paquete
Antes del ensamble (continuado) CONTENIDO DEL PAQUETE Panel superior Panel inferior Panel lateral izquierdo Panel lateral derecho Riel colgante Taco de pared Repisa fija Repisa regulable Panel posterior Puerta lateral izquierda Puerta lateral derecha... -
Page 24: Ensamble
Ensamble (continuado) perno de leva Fije los pernos de leva (AA) a los paneles laterales (C y D). Inserte las levas (BB) en los paneles laterales (C y D), y tenga en cuenta la dirección de la flecha en las levas (BB). clavija cam (BB) arrow direction... - Page 25 Ensamble (continuado) leva Inserte las levas (BB) dentro del riel colgante (E) y la repisa fija (G) y tenga en cuenta la dirección de la flecha en las levas (BB). dirección de las levas (BB)
- Page 26 Ensamble (continuado) Inserte las clavijas (CC) en los paneles laterales (C). clavija Fije el panel lateral (C) al riel colgante (E) y la repisa fija (G). Ajuste las levas (BB) girándolas en el sentido de las agujas del reloj hasta que estén bien ajustadas. No ajuste las levas (BB) de más.
- Page 27 Ensamble (continuado) clavija Inserte las clavijas (CC) en los paneles laterales (C y D). Fije el panel inferior (B) a los paneles laterales (C y D), usando los tornillos para madera (DD). tornillo para madera...
- Page 28 Ensamble (continuado) Con el lateral recubierto del panel posterior (I) orientado hacia afuera, deslícelo a lo largo de la muesca sobre los paneles laterales (C y D). muesca en los paneles Luego inserte el panel posterior (I) por la muesca sobre el laterales (C y D) panel inferior (B).
-
Page 29: Imán X1
Ensamble (continuado) perno de leva Fije los pernos de leva (AA) al panel superior (A). Fije el imán (II) al panel superior (A) usando los tornillos del imán (JJ). imán tornillo para imán... - Page 30 Ensamble (continuado) clavija Inserte las clavijas (CC) en los paneles laterales (C y D). Fije el panel superior (A) a los paneles laterales (C y D), asegurándose de que el panel posterior (I) esté insertado en la muesca del panel superior (A). Ajuste las levas (BB) girándolas en el sentido de las agujas del reloj hasta que estén bien ajustadas.
-
Page 31: Instalación
Instalación kit de montaje Coloque la unidad contra la pared en el lugar deseado. tornillo de Asegúrese de que la unidad esté a nivel y trace ligeramente montaje una línea horizontal donde el panel superior (A) se une a la pared. - Page 32 Instalación (continuado) kit de montaje Montel el riel colgante (E) al taco de pared (F) y marque el tornillo de lugar sobre la pared a través de los orificios de montaje. montaje Taladre orificios en los puntos marcados en la pared. Si los tornillos de montaje (OO) no van a ir directamente en los anclaje de pared soportes de pared, inserte anclajes de pared (PP).
- Page 33 Ensamble (continuado) manija de puerta Fije las manijas de puerta (EE) a las puertas (J y K) usando los tornillos para manija de puerta (FF). Asegúrese de que las depresiones con relieve sobre la tornillo para manija contrachapa de imán (KK) estén orientadas hacia las de puerta puertas (J y K) y realice la fijación con el tornillo para contrachapa de imán (LL).
- Page 34 Ensamble (continuado) tornillo para Fije las puertas (J y K) usando los tornillos para bisagra (HH). bisagra HOMEDEPOT.COM /GLACIERBAY Contáctese con 1-855-HD-GLACIER para recibir ayuda adicional.
- Page 35 Ensamble (continuado) Pasos para ajuste de la puerta. Apriete nuevamente los tornillos después de ajustar la puerta. Figura 1 (ajuste horizontal) puerta bisagra Figura 2 (ajuste vertical) puerta bisagra...
-
Page 36: Soporte De Repisa X4
Ensamble (continuado) soporte de Inserte la repisa regulable (H), usando los soportes de repisa repisa (MM). Use las tapas de levas (NN) para tapar todas las levas (BB) y use los adhesivos (QQ) para cubrir los tornillos tapa de leva para madera (DD). -
Page 37: Cuidado Y Limpieza
Los productos Glacier Bay están fabricados con normas y manufactura de calidad superior y están respaldados por nuestra garantía limitada de por vida. Los productos Glacier Bay garantizan al comprador consumidor original que están libres de defectos en materiales o manufactura. - Page 38 ¿Tiene preguntas, problemas, le faltan piezas? Antes de regresar a la tienda, llame al Servicio al Cliente de Glacier Bay 8 a.m. - 7 p.m., Hora Estándar del Este, de lunes a viernes, de 9 a.m. - 6 p.m., Hora Estándar del Este, sábado 1-855-HD-GLACIER HOMEDEPOT.COM/GLACIERBAY...
