Item #1004 101 702, 1004 101 697
Model #5323WWHD, 5323GYHD

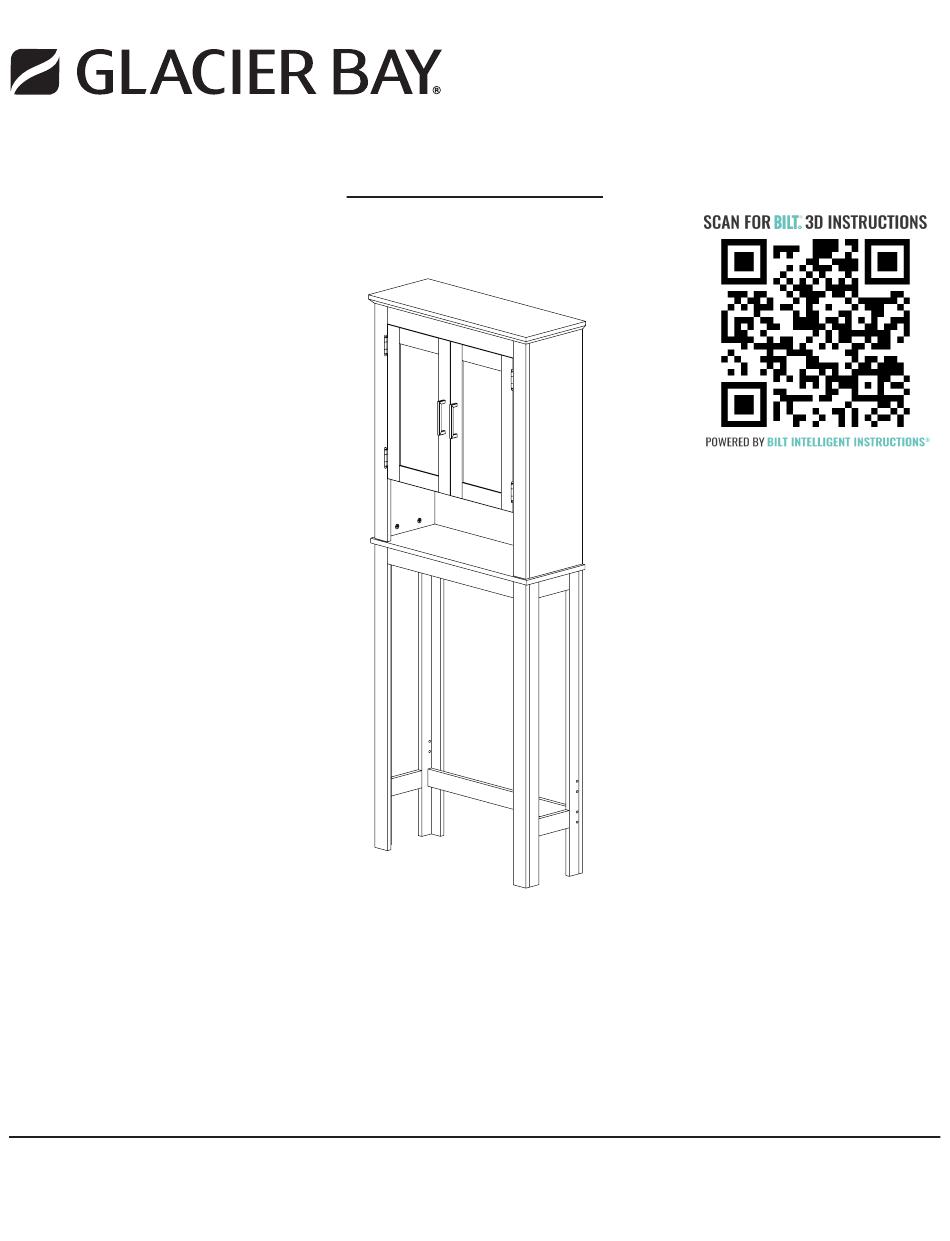

USE AND CARE GUIDE
OVER-THE-TOILET SPACESAVER
Questions, problems, missing parts?
Before returning to the store, call Glacier Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER
HOMEDEPOT.COM/GLACIERBAY
PARA INSTRUCCIONES EN ESPAÑOL, COMIENCE EN LA PÁGINA 25.
THANK YOU
We appreciate the trust and confidence you have placed in Glacier Bay through the purchase of this wall cabinet.
We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products
available for your home improvement needs. Thank you for choosing Glacier Bay!
