4.2. TIPOLOGÍA Y SECCIÓN MANGUERAS
Los cables eléctricos de los sistemas de diferencial de presión deben estar certificados de acuerdo con la normativa lo-
cal aplicable, en materia de protección contraincendios si conviene, y con una sección acorde a la intensidad del equipo.
Puede considerar la siguiente tabla como referencia de tipología de cable en función del elemento a conectar.
Prensaestopa Descripción
Alimentación
12
VARIADOR
13 / 13a Motor ventilador
16 Señal de incendio RZ1-K (AS+) o SZ1-K (AS+) Libre halógenos 2x1,5 mm²
17 Otros / Modbus
18 PDS REM
19 SELECTOR
Considerar una longitud máxima de 30m entre PDS CONTROL y ventilador. Para longitudes superiores será necesario
añadir un filtro dv/dt a la salida del PDS CONTROL.
Entre PDS CONTROL y PDS REM no superar una longitud de cable de 150m.

4.3. PRENSAESTOPAS Y CONEXIONES

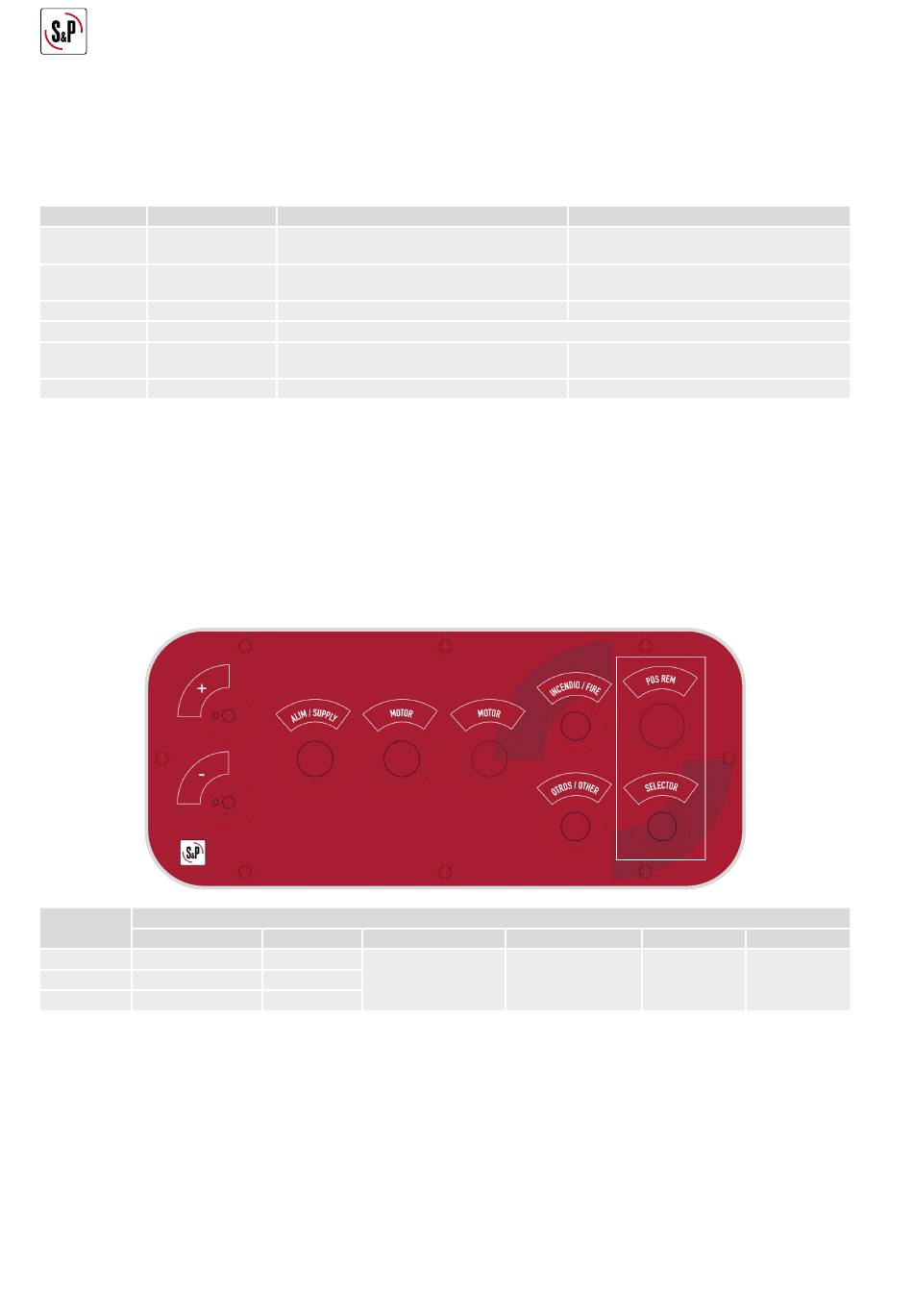

Todas las conexiones de los PDS CONTROL se realizan por la parte inferior del mismo, a través de la tapa desmontable
etiquetada. De esta forma se facilita la instalación y se contribuye a una mayor estanqueidad del equipo. La segunda
salida de MOTOR está presente únicamente en la versión DUAL.
Es fundamental revisar la sección del cable de alimentación para evitar daños por sobreintensidad. Todos los cuadros
eléctricos que incorporan variadores de frecuencia, como es el caso, necesitan cable de tierra o masa.
Tamaño
ALIM/SUPPLY
1 M20
2 M20 - M25
3 M32
Notas adicionales:
• (+,-) para tomas de sonda de presión. Deberán emplearse tubos de diámetro 4-6mm (no incluidos).
• OTROS; toma para controlador horario, salida para monitorización o comunicación Modbus.
• PDS REM y SELECTOR (accesorios opcionales para control remoto de los equipos), indicados como referencia, en
caso de que se instalen. Ver manual PDS REM para más información.
Las siguientes tablas muestran los borneros de conexión de los equipos monofásicos (M) y trifásicos (T) respectivamen-
te. Lea atentamente las notas a continuación, comunes a todos los modelos:
• L-N / R-S-T-N: Alimentación de entrada al variador; monofásica 230V o trifásica 400V+N.
• U-V-W: Salida para alimentación al motor; trifásica 230V o 400V.
• (+1)-(+)-(+0): Bornes configurables; para habilitar el accesorio PDS REM, debe cortar el puente entre (+1) y (+).
• (+0)-(0): Entrada. Contacto abierto libre de tensión, para señal proveniente de la central de detección de incendio.
Puede hacerse un puente para simular una señal de incendio en las pruebas de puesta en marcha o tareas de man-
tenimiento.
8
Tipo de cable
RZ1-K (AS+) o SZ1-K (AS+) Libre halógenos
RZ1-K (AS+) o SZ1-K (AS+) Libre halógenos
Según necesidades de la instalación
RZ1-K (AS+) o SZ1-K (AS+) Libre halógenos
RZ1-K (AS+) o SZ1-K (AS+) Libre halógenos 3x1,5 mm²
Prensaestopas MAX
MOTOR INCENDIO/FIRE
M20
M20 - M25 M16
M32
Hilos x sección de cable
L-N-PE (M) / R-S-T-N-PE (T) x Según kW
motor y longitud cable
U-V-W-PE x Según kW motor y longitud
cable
9x1,5 mm²
11x1,5 mm²
OTROS/OTHER PRS REM
M16 M25
SELECTOR
M20
