Summary of Contents for Shanling EH2

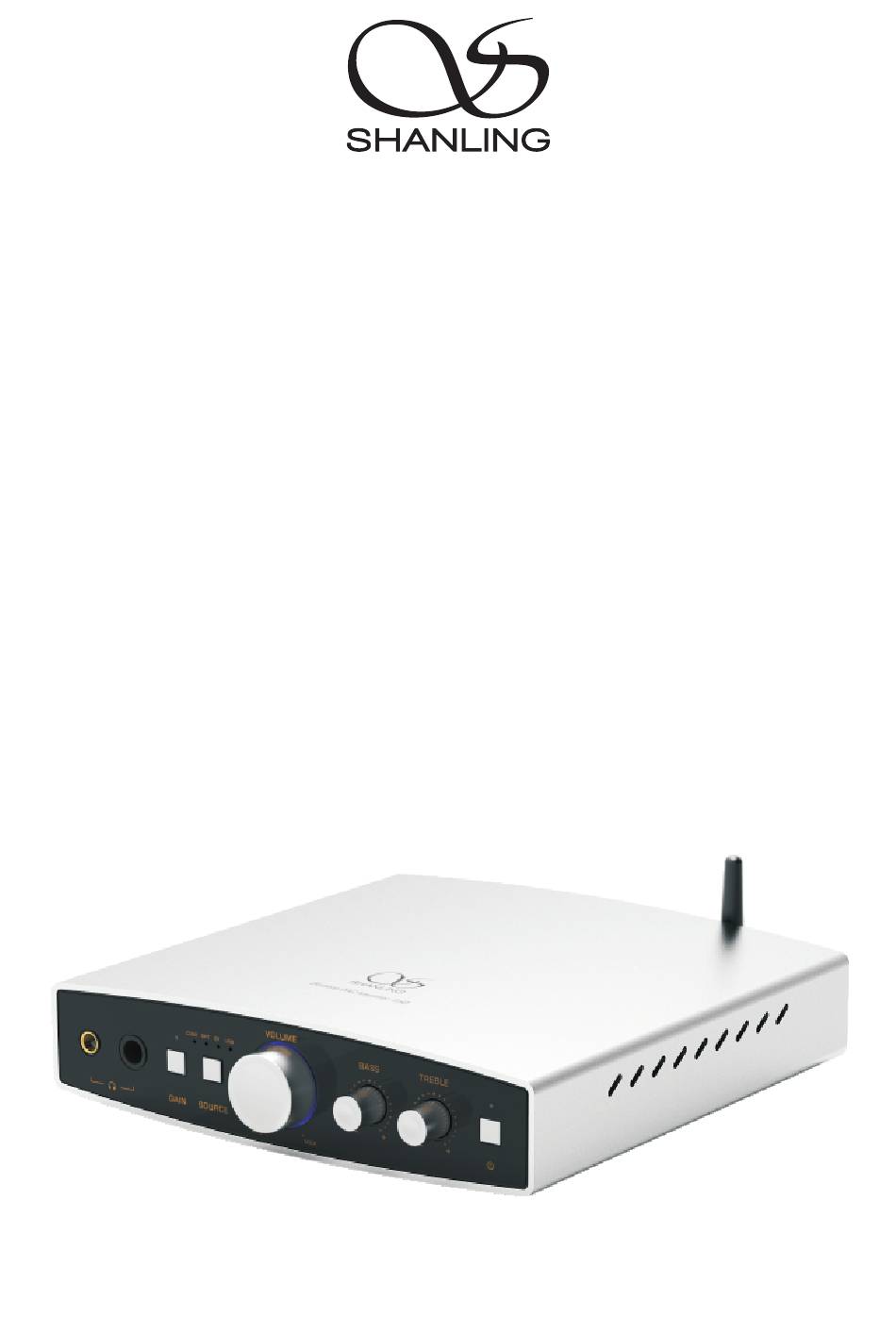

- Page 1 快速入门指南 Quick Start Guide...
- Page 2 桌面解码耳放 安全指示 1. 不可自行开启本机进行维修、拆卸或改造。 2. 请不要在特别热、冷、多尘或潮湿的环境中使用本产品，也不要放在有液体的地方。 3. 使用时不要让产品摔落，或与硬物摩擦撞击，否则会导致产品表面磨花，数据丢失或其 它 硬件损坏，不要剧烈震动或撞击，防止不正确使用而损伤本产品。 4. 请调节适当音量欣赏音乐，以免损伤您的听觉和音响系统，在插入耳机前，请先将音量调 小，不要长时间使用耳机。 5. 不要使用化学剂或清洁剂清洁本产品，这样会损伤产品表面和腐蚀喷漆。 6. 使用电源适配器，应购买获得CCC认证并满足标准要求。 执行标准: GB4943.1-2022...
- Page 3 桌面解码耳放 部件名称 高增益指示灯 采样率指示灯 电源指示灯 4.4mm平衡耳机输出 音源指示灯 电源键 VOLUME BASS TREBLE COAX OPT GAIN SOURCE 6.35mm单端耳机输出 音量调节旋钮 高音增益调节旋钮 增益选择键 音源选择键 低音增益调节旋钮 数字同轴输入接口 开关向上为线路输出 (输出音量固定) DC 12V直流电源输入接口 开启超采滤波器 DC 12V BT ANT COAX FILTER LINE OUT PRE OUT DC IN DIGITAL IN ANALOG OUT USB DAC 输入接...
- Page 4 桌面解码耳放 设备连接场景 电脑 智能手机 平板电脑 USB输入 蓝牙输入 DC 12V BT ANT COAX FILTER LINE OUT PRE OUT DC IN DIGITAL IN ANALOG OUT 线路输出 平衡输出 光纤输入 同轴输入 前级输出 功 放 数字转盘 耳 放 DC 12V适配器...
- Page 5 桌面解码耳放 操作说明 开/关机器 1. 用12V电源适配器给机器供电，机器自动开机。 2. 在开机状态下，长按电源键2秒，机器关机并只亮电源指示灯。 3. 在关机状态下，短按电源键，机器开机并点亮采样率指示灯及音源对应的指示灯。 4. 若长时间不使用本机时，请拔掉电源。 注：在开机前请先将音量调到最小或适当的位置，以免损伤您的听觉和音响系统。 音量控制 顺时针方向旋转旋钮为增加音量，逆时针方向旋转为减小音量。 高低增益调节 将 [BASS] 低音旋钮向左或向右旋转，使音频信号的低音频段衰减或提升。将 [TREBLE] 高音 旋钮向左或向右旋转，使音频信号的高音频段衰减或提升。 增益控制 短按 [ GAIN ] 键，增益指示灯点亮，机器进入高增益状态，再次短按 [ GAIN ] 键，增益指示灯熄 灭，机器进入低增益状态。 蓝牙清除配对记录 在 " BT " 模式下，长按 [ GAIN ] 键可以断开蓝牙连接并清除配对记录。 输入选择...
- Page 6 1. 将后板开关拔到 "LINE OUT" 位置，RCA模拟输出为线路输出，音量在最大位置，并不可调 节。 2. 将后板开关拔到 "PRE OUT" 位置，RCA模拟输出为前级输出，音量及高低音是可变的，随 音量及高低音旋钮的位置变化而变化。 超采滤波器设置 将机器后板上的 [ FILTER] 开关设置在 " OS " 位置上为打开超采滤波器，设置在 " NOS " 位置上 为关闭超采滤波器。 USB设置 1. 将USB线从电脑连接到本机的"USB"接口上。 2. 连接电脑后，请将 USB驱动 安装至电脑上(MAC电脑免 " " 安 装驱动)。 3. 在电脑选择设置对应的声音输出设备即可。 USB驱动程序下载方式： 请登录官网 www.shanling.com并 进入下载中心，对应产品型号进行下载。...
- Page 7 桌面解码耳放 指示灯显示 采样频率指示灯显示 采样频率 指示灯颜色 44.1/48kHz 蓝色 绿色 64/88.2/96kHz 128/176.4/192kHz 黄色 352.8/384/705.6/768kHz 紫色 白色 DSD64/128/256 44.1/48kHz (UAC 1.0) 红色 蓝牙连接不同格式采样率指示灯显示 蓝牙格式 指示灯颜色 蓝色 绿色 aptX 紫色 LDAC 黄色 随机附件 快速入门指南：1份 保修卡：1份 USB A转Type-C线：1根 蓝牙天线：1根 3.5mm转6.35转换头：1个...
-
Page 8: Security Instructions
Desktop DAC Amplifier Security Instructions 1. Don't repair disassemble or modify the device without permission. 2. Please don't use this device in extremely hot, cold, dusty or humid circumstances. Avoid any exposure to liquids. 3. Prevent device from falling, friction, or crashing against hard objects during use, otherwise surface scratch, data loss or other hardware damages will be caused. -
Page 9: Parts Name
Desktop DAC Amplifier Parts Name High Gain Indicator Sampling Frequency Indicator Power Indicator 4.4mm Balanced Headphone Output Input Indicator Power Button VOLUME BASS TREBLE COAX OPT GAIN SOURCE 6.35mm Single Ended Volume Wheel Treble Adjustment Headphone Output Input Switch Bass Adjustment Gain Switch SPDIF Coaxial Input Line-Out Fixed Output... - Page 10 Desktop DAC Amplifier Connecting EH2 Computer Smartphone Tablet USB Input Bluetooth Input DC 12V BT ANT COAX FILTER LINE OUT PRE OUT DC IN DIGITAL IN ANALOG OUT Line-Out Per-Out Optical Intput Coaxial Balanced Intput Output Digital Transport Pre-Amplifier Power Amplifier...
- Page 11 Turn the wheel clockwise to increase the volume, turn the wheel counterclockwise to decrease the volume. Tone Control Use the Bass and Treble wheels to adjust the sound of EH2. Turn right to increase or left to decrease the given audio band. Gain Setting Press the [GAIN] button to turn on/off High gain.
- Page 12 2. For Windows, please download our dedicated drivers. No drivers are needed for other systems. 3. Make sure to set EH2 as the active sound device on your computer. USB drivers download: Visit download section on our official website to download the latest USB drivers for your device: en.shanling.com...
- Page 13 Desktop DAC Amplifier Sampling Frequency Indicator Showing current sampling frequency during playback Sampling Frequency Indicator Color 44.1/48kHz Blue Green 64/88.2/96kHz 128/176.4/192kHz Yellow Purple 352.8/384/705.6/768kHz White DSD64/128/256 44.1/48kHz (UAC 1.0) Bluetooth connection indicator BT Codec Indicator Color Blue Green aptX Purple LDAC Yellow Accessories...
- Page 14 Desktop DAC Amplifier 安全にご利用いただくために 1. デバイスを修理、分解、改造しないでください。 2. このデバイスを極端に暑い、寒い、ほこりの多い、または湿気の多い環境で使用しないで ください。液体にさらさないでください。 3. 精密機器となりますので激しい振動や衝撃を与えないようご注意ください。 4. お客様の聴力を守るため、また本機や接続機器の故障を防ぐために適切な音量で音楽をお 楽しみください。本機にイヤホンを接続する前にボリュームを下げてください。 5. 本機の表面やコーティングが破損する恐れがありますので薬品や洗剤を使用しての清掃を 行わないでください。...
- Page 15 Desktop DAC Amplifier 各部名称 サンプリングインジケーター ハイゲイン・インジケーター 電源インジケーター ソースインジケ 4.4mmバランス端子 ーターランプ 電源ボタン VOLUME BASS TREBLE COAX OPT GAIN SOURCE 6.35mmシングル ボリューム調節ダイヤル 高音調節ダイヤル エンド出力端子 入力切替スイッチ 低音調節ダイヤル GAINボタン(ゲイン変更) ラインアウト固 デジタル同軸入力端子 定出力スイッチ フィルタースイッチON (オーバーサンプリングモード) DC 12V電源入力端子 DC 12V BT ANT COAX FILTER LINE OUT PRE OUT DC IN DIGITAL IN...
- Page 16 Desktop DAC Amplifier 各端子の接続方法 スマホ タップレット パソコン USB入力 Bluetooth入力 DC 12V BT ANT COAX FILTER LINE OUT PRE OUT DC IN DIGITAL IN ANALOG OUT ラインアウト出力 バランス 光入力 同軸入力 プリアンプ出力 出力 デジタルトラ アンプ ンスポーター ヘッドホンアンプ DC 12V電源入力...
- Page 17 Desktop DAC Amplifier 操作方法 ON/OFF 電源 1. DC12V電源アダプターを本機に接続すると、自動的に電源が入ります。 2. 電源を切るには、電源ボタンを2秒間長押しします。 3. 電源をオンにするには、電源ボタンを短く押します。 4. 本機を長期間使用しない場合は、電源プラグを抜いてください。 ※ 聴力やサウンドシステムの損傷を避けるため、本機の電源を入れる前にボリュームを最 小、または適切な数値にしてください。 音量調整 ノブを右回転させると音量を上がり、左回転させると音量が下がります。 ゲインの調整 低音調節ダイヤル(BASS)を左右に回して、オーディオ信号の低音域を調節します。 高音調節ダイヤル(TREBLE)を左右に回して、オーディオ信号の高音域を調節します。 GAINの変更 GAINボタンを押すとゲインインジケーターが点灯し、ハイゲイン状態になります。 Bluetoothリセット "BT"モードで[GAIN]ボタンを長押しすると、Bluetooth接続がリセットされ、ペアリング 済みのデバイスが消去されます。 入力切り替え [SOURCE]ボタンを押すと、同軸デジタル - 光デジタル - Bluetooth - USBの入力を切り替え ることができます。 UAC1.0/UAC2.0モード 製品本体をUSB入力モードへ設定した後、[GAIN]ボタンを2秒間長押しするとUAC1.0モー ドに切り替わり、サンプリングインジケーターが赤く点灯します。 標準のUAC2.0モードに戻すには、上記の操作をもう一度繰り返してください。...
- Page 18 Desktop DAC Amplifier ラインアウトとプリアウトスイッチ 1.「ラインアウト」に設定すると、RCA 出力は固定された信号を出力します。外部プリアン プや内蔵アンプを利用する時にご利用ください。 2.「プリアウト」に設定すると、RCA出力は調整可能な信号となり、音量のコントロールが 有効になります。外部パワーアンプやアクティブスピーカーを使用する時にご利用くだ さい。 サンプリングフィルターの切り替え デバイス背面の[ FILTER]スイッチは、デバイスのOS(オーバーサンプリング)モードと NOS(ノンオーバーサンプリング)モードを切り替えます。 USB/DAC設定 1. パソコンからUSBケーブルを本機の"USB/DAC"ポートに接続します。 2. パソコンに接続後、パソコンに"USBドライバー"をインストールしてください。 （MAC OS のドライバーインストールは必要ありません） 3. パソコンで対応する音声出力機器を選択します。 USBドライバのダウンロード https://en.shanling.comからモデルごとに対応するUSBドライバをダウンロードできます。...
- Page 19 Desktop DAC Amplifier LEDランプ(ステータスインジケーター) 再生中のファイルのサンプリングレートを表示 サンプリングレート ランプ表示 44.1/48kHz ブルー 64/88.2/96kHz グリーン 128/176.4/192kHz イエロー 352.8/384/705.6/768kHz パープル ホワイト DSD64/128/256 44.1/48kHz (UAC 1.0) レッド Bluetoothコーデック表示 Bluetoothコーデック ランプ表示 ブルー グリーン aptX パープル LDAC イエロー 付属品 クイックスタートガイド：1 製品保証書：1 USB Type-A to C ケーブル：1 Bluetoothアンテナ：1 6.35 to 3.5mmアダプタ：1...
- Page 20 山 灵 微 博 微 信 公 众 号 微 博 公 众 号 公司名称: 深圳山灵数码科技发展有限公司 Company: Shenzhen Shanling Digital Technology Development Co.,Ltd. 公司地址: 深圳市南山区蛇口赤湾一路10号 Address: No.10, Chiwan 1 Road, Shekou Nanshan District of Shenzhen City, China. QQ群/QQ Group: 667914815; 303983891; 554058348 服务热线/Telephone: 400-630- 778...
