Shanling SM1.3 Quick Start Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
SM1.3
快速入门指南
Quick Start Guide
Y
S T A N D B
M 1 .3
C e n tr e S
g M u si c
S tr e a m in
F n

Advertisement

loading
Need help?

Need help?

Do you have a question about the SM1.3 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Shanling SM1.3

Summary of Contents for Shanling SM1.3

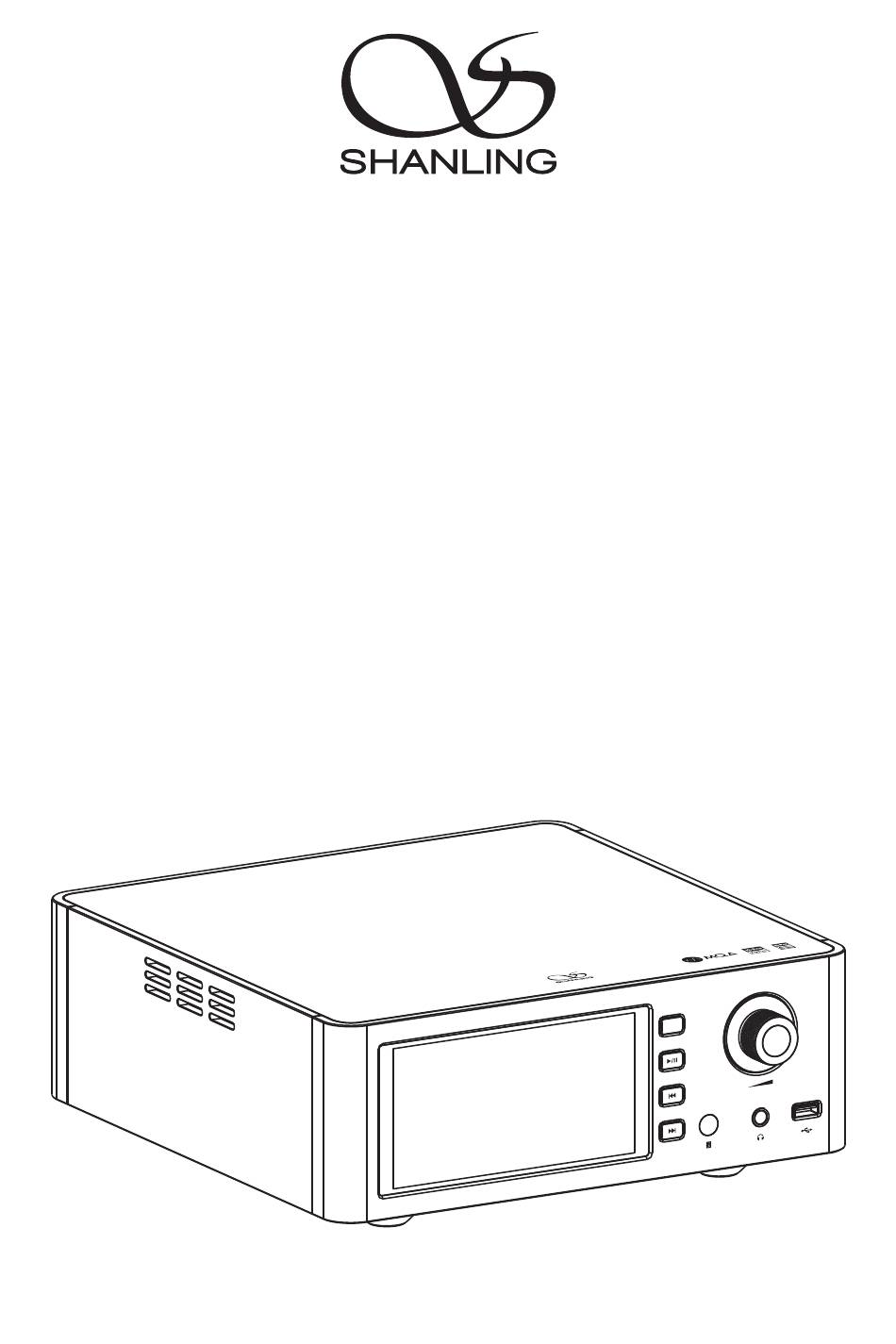

  • Page 1 SM1.3 快速入门指南 Quick Start Guide S T A N D B M 1 .3 C e n tr e S g M u si c S tr e a m in...
  • Page 2 SM1.3 流媒体音乐中心 安全指示 1. 不可自行开启本机进行维修、拆卸或改造。 2. 为了充分通风，设备背面和两侧应最少保留10cm，顶部应最少保留20cm的空间。 3. 设备不应遭受水滴或水溅，机器上不应放置诸如花瓶一类的装满液体的物品。 4. 通风孔不要覆盖诸如报纸、桌布和窗帘等物品而防碍通风。 5. 设备上不要放置裸露的火焰源，如点燃的蜡烛。 6. 设备应当连接到带保护接地连接的电网电源输出插座上。 7. 用电源插头和器具耦合器作为断开装置，断开装置应当保持能方便地操作。 8. 必须遵照电池废弃的相关地方条例来废弃旧电池。 9. 仅适用于海拔2000m以下地区安全使用，标志见图1。 10. 仅适用于非热带气候条件下安全使用，标志见图2。 图1 图2 产品技术标准：GB4943.1-2022 安全注意事项 警 告：谨防触电，切勿打开机盖。 等边三角形中有箭头闪电符号的图形表示警告 警告 CAUTION 使用者在产品内有高压电，会导致人为的触电。 谨防触电.切勿打开机盖 等边三角形中有叹号的图形表示警告使用者该 RISK OF ELECTRIC SHOCK 设备有重要的操作和维护指示。...
  • Page 3 SM1.3 流媒体音乐中心 部件名称 Streaming Music Centre SM1.3 STANDBY 9. 6.35mm单端耳机输出 1. 6.0英寸触摸屏 (1080 x 2160) 5. 氛围灯 10. U盘插口 2. 自定义功能键 6. 上一曲选择键 3. 播放/暂停键 7. 下一曲选择键 4. 待机按钮/熄屏/音量调节 8. 遥控接收窗 ANALOG OUT ANTENNA POWER 流媒体音乐中心 Streaming Music Centre 关...
  • Page 4 SM1.3 流媒体音乐中心 硬盘装卸 1. 按箭头位置将两个螺丝拧出即可 ( M.2 NVMe 2280 ) 注意：在装卸硬盘之前，请先关闭机器电源。 取出硬盘盖。 Note: Please turn off the machine before removing or installing the drive. 2. 硬盘安装：按箭头方向将硬盘插 入插槽内，再用螺丝将硬盘尾部 锁紧。 3. 在硬盘是在贴上随机附送的导热 硅胶垫(需撕掉保护膜)，再用螺 丝将硬盘盖锁紧。 位置：硅胶垫贴于硬盘上 作用：给硬盘散热...
  • Page 5 SM1.3 流媒体音乐中心 遥控器示意图 短按: 开机键 长按: 关机键 开机后短按: 熄屏/亮屏键 播放/暂停键 短按 上一曲播放键 短按 : 下一曲播放键 长按: 快退键 长按: 快进键 确认/选择键 导航键 主菜单键 返回键 静音键 MUTE 输入选择键 音量控制键 INPUT DIMMER 系统设置键 RC 3 U 注：遥控器有效距离不大于10米，遥控夹角不大于30度。...
  • Page 6 SM1.3 流媒体音乐中心 操作说明 开/关机器 1. 首先连接好机器的电源线及信号线。 2. 按下后板上的电源开关键至 [ON/开] 位置，此时氛围灯先闪烁后再变为红色。 3. 按面板上的 [STANDBY] 旋钮，氛围灯先由红色变为橙色呼吸后再变为蓝色(氛围灯颜色可在 "设置 > 显示 > 氛围灯调节" 里进行变换)，即进入开机状态。 4. 开机状态下，长按面板上的 [STANDBY] 旋钮2秒，氛围灯变为红色，机器将进入待机状态。 5. 要关闭本机电源时，将后板电源开关置于 [OFF/关] 位置即可。若长时间不使用本机时，请将本机 的交流输入电源线与市电插座分离。 注意：在关闭后板电源开关时，请先让机器处于待机状态，以免损坏机器。 侧边栏图标功能 点击显示屏右侧边图标，功能如下： 快速访问当前播放，此图标会根据不同的音源变更。 返回上一级 返回主界面 进入 输入输出 或 系统设置 界面...
  • Page 7 正常播放状态。 静 音 1. 按下遥控器上的 [ MUT E] 键，显示屏显示 " MUTE" 图标，此时无声音输出。 2. 在静音状态下，再按下遥控器上的 [ MUT E] 键一次，恢复正常放音状态。 U盘播放 1. 机器面板上的U盘插口，支持高达2TB容量的存储设备。 2. 支持最高采样频率：768kHz和DSD512。 3. 支持文件格式：DSD、DXD、APE、FLAC、WAV、AIFF/AIF、DTS、MP3、WMA、AAC、OGG、ALAC、 MP2、M4A、AC3、OPUS、TAK等，支持CUE。 Bluetooth 输入 1. 先把随机配的3根WiFi/蓝牙天线装于后板对应的天线端口上，再将信号源切换到 "蓝牙输入" 模式。 2. 此时本机蓝牙会一直处于可以被搜索状态，打开手机或iPad等搜索蓝牙设备。 3. 在搜索到的设备中选择 "Shanling SM1.3"。 4. 设备连接好后，使用播放软件播放音乐即可。...
  • Page 8 扫描二维码并对应下载Eddict Controller APP ， 安装完成后即可对产品进行操控。 Eddict Controller 扫码即可下载 固件升级 升级过程中请不要操作机器。 OTA在线升级 1. 打开WiFi功能并连接到可用网络。 前往"系统设置 > 关于 > 固件升级 > 在线升级"即可自动检查更新 。 U盘升级 请在山灵官网 > 产品中心 > SM1.3产品页面下载固件升级程序，将新固件拷贝到机器 "内置存储" 或 "U盘" 上，建议升级文件放置在根目录下。 2. 前往 "系统设置 > 关于 > 固件升级 > 本地升级"，进入存放固件的路径并选择相应的固件点击升级。...
  • Page 9 SM1.3 流媒体音乐中心 IIS-LVDS输出接口脚位定义 DATA/DSDR- DATA/DSDR- DATA/DSDL+ DATA/DSDR+ DATA/DSDR+ DATA/DSDL- BCLK/DSDCLK+ BCLK/DSDCLK+ BCLK/DSDCLK+ BCLK/DSDCLK- BCLK/DSDCLK- BCLK/DSDCLK- LRCK/DSDL- LRCK/DSDL- LRCK/DSDR+ LRCK/DSDL+ LRCK/DSDL+ LRCK/DSDR- MCLK+ MCLK+ MCLK+ MCLK- MCLK- MCLK- DSD FLAG DSD FLAG F_MUTE F_DSD MUTE MUTE Mode 1 Mode 2 Mode 3...
  • Page 10 SM1.3 流媒体音乐中心 随机附件 快速入门指南：1份 保修卡：1份 三联电源线：1根 USB A转Type-C线：1根 WiFi/蓝牙天线：3根 遥控器：1个 导热硅胶垫：1块...

  • Page 11: Safety Instructions

    SM1.3 Streaming Music Centre Safety Instructions 1. Don't repair disassemble or modify the device without permission. 2. For good ventilation, a minimum of 10cm clearance shall be maintained at the back and both sides and 20cm at the top of the player.

  • Page 12: Parts Name

    SM1.3 Streaming Music Centre Parts Name Streaming Music Centre SM1.3 STANDBY 1. 6.0-inch Touch Screen (1080 x 2160) 6. Previous Track Button 2. Custom Function Button 7. Next Track Button 8. Remote Control Receiver 3. Play/Pause Button 4. Standby Button / Sleep / Volume Wheel 9.
  • Page 13 SM1.3 Streaming Music Centre SSD Slot 1. Remove two screws to remove (M.2 NVMe 2280) 注意：在装卸硬盘之前，请先关闭机器电源。 SSD cover. Note: Please turn off the machine before removing or installing the drive.

  • Page 14: Remote Control Diagram

    SM1.3 Streaming Music Centre Remote Control Diagram Short Press: Power On Long Press: Power Off Play/Pause Short Press: Screen On/Off Short Press: Previous Track Short Press: Next Track Long Press: Rewind Long Press: Forward Select/Confirm Navigation Keys Main Menu Return...
  • Page 15 SM1.3 Streaming Music Centre Operating instructions Turn ON/OFF 1. Connect the power cord and signal cable of the device. 2. Put the Power Switch to the ON position. The ambient light will turn red. 3. Press in on the [STANDBY] wheel to turn on the system. Ambient Light will change to blue.

  • Page 16: Previous Track

    2. Switch the Input mode of the device to Bluetooth mode. 3. Open Bluetooth settings on your phone and search for new devices. 4. Device will show up as "Shanling S 1.3". 5. Pair it with your phone and let it connect.

  • Page 17: App Control

    1. Connect the S 1.3 to your computer, connect cable to the USB DAC input. 2. Switch the Input mode of the SM1.3 to USB DAC mode. 3. For Windows, please download our dedicated drivers. No drivers are needed for other systems.
  • Page 18 SM1.3 Streaming Music Centre IIS-LVDS Output Interface DATA/DSDR- DATA/DSDR- DATA/DSDL+ DATA/DSDR+ DATA/DSDR+ DATA/DSDL- BCLK/DSDCLK+ BCLK/DSDCLK+ BCLK/DSDCLK+ BCLK/DSDCLK- BCLK/DSDCLK- BCLK/DSDCLK- LRCK/DSDL- LRCK/DSDL- LRCK/DSDR+ LRCK/DSDL+ LRCK/DSDL+ LRCK/DSDR- MCLK+ MCLK+ MCLK+ MCLK- MCLK- MCLK- DSD FLAG DSD FLAG F_MUTE F_DSD MUTE MUTE Mode 1...
  • Page 19 The master MQA file is fully authenticated and is small enough to stream or download. The SM1.3 includes MQA technology, which enables you to play back MQA audio files and streams, delivering the sound of the original master recording. The SM1.3 Now Playing screen shows green or blue dot next to MQA logo to indicate that the unit is decoding and playing an MQA stream or file, and denotes provenance to ensure that the sound is identical to that of the source material.
  • Page 20 微 信 公 众 号 微 博 公 众 号 Eddict Controller 扫码即可下载 公司名称: 深圳山灵数码科技发展有限公司 Company: Shenzhen Shanling Digital Technology Development Co.,Ltd. 公司地址: 深圳市南山区蛇口赤湾一路10号 Address: No.10, Chiwan 1 Road, Shekou Nanshan District of Shenzhen City, China. QQ群/QQ Group: 667914815; 303983891; 554058348 服务热线/Telephone: 400-630- 778...
