Summary of Contents for Shanling UA1 Plus
- Page 1 Plus 快速入门指南 Quick Start Guide...
- Page 2 简体中文 安全指示 1. 不可自行开启本机进行维修、拆卸或改造。 2. 请不要在特别热、冷、多尘或潮湿的环境中使用本产品， 也不 要放在有液体的地方。 3. 请调节适当音量欣赏音乐，以免损伤您的听觉和音响系统，在 插入耳机前，请先将音量调小，不要长时间使用耳机。 4. 不要使用化学剂或清洁剂清洁本产品，这样会损伤产品表面和 表面涂层。...
- Page 3 部件名称 UAC 1.0切换开关 Type-C USB接口 播放/暂停键 状态指示灯 3.5mm单端耳机输出...
- Page 4 操作说明 1. UA1 Plus使用标准UAC 2.0声卡，在苹果系统及Win10系统可实 现即插即用。在WinXP、Win7及Win8系统时，请到官方网站 www.shanling.com 下载驱动，正确安装后即可作为USB声卡使 用。 注：由于安卓设备系统及硬件的差异影响，在极少数设备上可 能存在兼容性问题。 2. 要与某些设备（例如游戏机或较旧的安卓设备）一起使用，必 须将UA1 Plus切换到UAC 1.0模式。 对于此类设备，在将 UA1 Plus连接到设备时，请按住UA1 Plus上的"MODE"切换按键。 3. UA1 Plus工作时通过USB接口供电，只消耗手机或电脑少量的电 量，实际耗电情况与使用方式有关。在使用时会产生少许热量， 均属正常情况，请放心使用，因为UA1 Plus采用了发烧级解码芯 片。 4. 使用iOS设备时需另配Lighting转接线。...
- Page 5 APP控制 扫描二维码并对应下载Eddict Player APP ，安装 完成后即可对产品进行操控。 Eddict Player 注：仅安卓平台可实现 操控。 扫码即可下载 指示灯显示 采样频率指示灯显示 采样频率 指示灯颜色 蓝色 32/44.1/48kHz 绿色 64/88.2/96kHz 128/176.4/192kHz 黄色 352.8/384/705.6/768kHz 紫色 白色 DSD64/128/256 44.1/48kHz (UAC 1.0) 红色...
- Page 6 主要特点 1. DAC采用CIRRUS LOGIC公司高性能的解码芯片CS43131。 2. PCM最高支持32bit/768kHz。 3. DSD最高支持Native DSD256。 4. USB解码耳放线支持安卓系统、苹果系统以及Windows系统的 手机、平板及电脑使用，还支持UAC 1.0免驱模式。 5. 采用通用的Type-C接口。 6. 支持APP控制。...
- Page 7 规格与参数 输出功率: 1.6V @ 32Ω ( 80mW @ 32Ω ) 频率响应: 20Hz - 40kHz ( +0.5dB ) THD+N: 0.0004% @ 32Ω ( A-Weighting ) 动态范围: 125dB @ 32Ω ( A-Weighting ) 信噪比: 126dB @ 32Ω ( A-Weighting ) 声道分离度: 71dB @ 32Ω 输出阻抗: <0.5Ω...
- Page 8 ENGLISH Security Instructions 1. Don't repair disassemble or modify the device without permission. 2. Please don't use this device in extremely hot, cold, dusty or humid circumstances. Avoid any exposure to liquids. 3. Please enjoy the music at a proper volume to avoid impairing your hearing and damaging the sound system.
-
Page 9: Names Of Parts

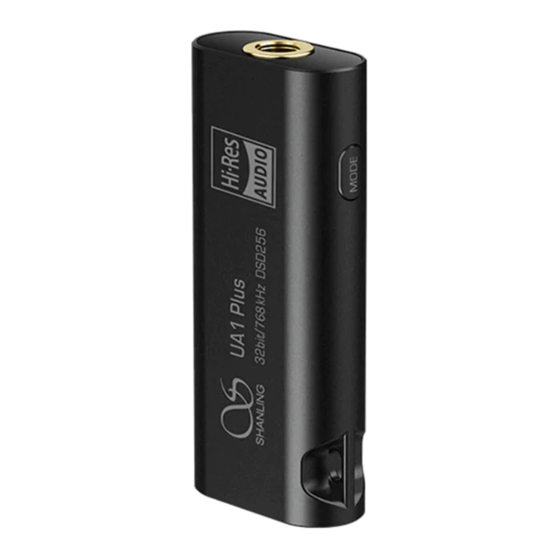

Names of Parts USB Mode switch USB-C Connector Play/Pause button Status Indicator 3.5mm Headphone Output... - Page 10 Operation Instructions 1. For use with devices running Android 7 or higher, Windows 10 or Mac OS, UA1 Plus works as a plug-n-play device, without any need to install additional drivers. For use with Windows 8, 7 or XP, please download dedicated USB drivers from https://en.shanling.com...
-
Page 11: Status Indicator
Companion APP Eddict Player app allows access to additional settings and control over UA1 Plus. You can download it directly from Play store. Note: Only Android system allows access to the settings through the Eddict Player app. Eddict Player Status Indicator... -
Page 12: Main Features
Main Features 1. Dedicated Hi-Fi Audio DAC CIRRUS LOGIC CS43131. 2. Hi-Res PCM support up to 32bit / 768kHz. 3. Native DSD support up to DSD256. 4. Compatible with Android, iOS, Windows and Mac OS. 5. Universal USB-C connector. 6. More setting available through Companion app on Android. -
Page 13: Specifications And Parameters
Specifications and parameters Output power: 1.6V @ 32Ω ( 80mW @ 32Ω ) Frequency response: 20Hz - 40kHz ( +0.5dB ) THD+N: 0.0004% @ 32Ω ( A-Weighting ) Dynamic range: 125dB @ 32Ω ( A-Weighting ) Signal to noise ratio: 126dB @ 32Ω... - Page 14 日本語 安全にご使用いただくために 1. デバイスを修理、分解、改造しないでください。 2. このデバイスを極端に暑い、寒い、ほこりの多い、または湿 気の多い環境で使用しないでください。液体にさらさないで ください。 3. お客様の聴力を守るため、また本機や接続機器の故障を防ぐた めに適切な音量で音楽をお楽しみください。本機にイヤホンを 接続する前にボリュームを下げてください。 4. 本機の表面やコーティングが破損する恐れがありますので薬品 や洗剤を使用しての清掃は行わないでください。...
- Page 15 各部の名称 USB モードボタン USB-Type C 再生/停止ボタン コネクタ ステータスインジ ケーター 3.5mmヘッドホン端子...
- Page 16 操作説明 1. Android 7以降のAndroid OSデバイス、Windows 10または Mac OSのPCで使用する場合、UA1 Plusは追加でドライバーを インストールしなくても正常に動作します。Windows Xp、7、 8のPCで使用する場合には、 https://en.shanling.com または 日本代理店のHPから専用のドライバーをダウンロードしてイ ンストールしてください。 ※Androidデバイス毎のシステムやハードウェアの違いによ り、一部端末では互換性に問題が発生する場合があります。 2. ゲーム機やAndroidのバージョンが古いデバイス等と接続する 場合、UA1 Plusを『ベーシックUSBモード』に切り替える必要 があります。この場合にはデバイスに接続する際に、本体の 「USBモードボタン」を押したままデバイスに接続してくださ い。 3. UA1 PlusはUSB-TypeCからの給電によって動作します。使用 中、本体が少し暖かくなる場合がございますがこれは異常で はなく製品の仕様です。動作にも影響はございません。 4. iOSデバイスで使用するためには特別なUSB-C to Lightningケ ーブルが必要です。...
- Page 17 コンパニオンアプリ 「Eddict Player」アプリと接続することで、 UA1 Plusの詳細設定や拡張機能にアクセスす ることができます。アプリは各ストアからダ ウンロードすることができます。 Eddict Player アンドロイドのみUA1 Plusを設定できます QRをスキャンしてDL LEDランプ(ステータスインジケーター) 再生中のファイルのサンプリングレートを表示 ランプ表示 サンプリングレート 32/44.1/48kHz ブルー 64/88.2/96kHz グリーン 128/176.4/192kHz イエロー パープル 352.8/384/705.6/768kHz DSD64/128/256 ホワイト 44.1/48kHz (UAC 1.0) レッド...
- Page 18 主な特徴 1. DACチップにCIRRUS LOGIC 「CS43131 を採用 」 。 2. 最大768kHz / 32bitまでのPCMに対応。 3. DSD256までのネイティブ再生に対応。 4. Android / iOS / Windows / Mac OSに対応。 5. 汎用性の高いUSB-TypeCコネクタを採用。 6. Android OS用専用アプリによって機能の拡張が可能。...
- Page 19 製品仕様 出力電圧: 1.6V @ 32Ω ( 80mW @ 32Ω ) 周波数特性: 20Hz - 40kHz ( +0.5dB ) THD+N: 0.0004% @ 32Ω ( A特性 ) ダイナミックレンジ: 125dB @ 32Ω ( A特性 ) S/N比: 126dB @ 32Ω ( A特性 ) チャンネルセパレーション: 71dB @ 32Ω 出力インピーダンス: <0.5Ω...
- Page 20 山 灵 微 博 微 信 公 众 号 微 博 公 众 号 Eddict Player 扫码即可下载 公司名称/Company: 深圳山灵数码科技发展有限公司 Shenzhen Shanling Digital Technology Development Co.,Ltd. 公司地址/Address : 深圳市南山区蛇口赤湾一路10号 No.10, Chiwan 1 Road, Shekou Nanshan District of Shenzhen City, China. QQ群/QQ Group: 667914815;...
