UP4
快速入门指南
Quick Start Guide

Advertisement

loading
Need help?

Need help?

Do you have a question about the UP4 and is the answer not in the manual?

Questions and answers

Related Manuals for Shanling UP4

Summary of Contents for Shanling UP4

  • Page 1 快速入门指南 Quick Start Guide...
  • Page 3 简体中文 安全指示 1. 不可自行开启本机进行维修、拆卸或改造。 2. 请不要在特别热、冷、多尘或潮湿的环境中使用本产品， 也不 要放在有液体的地方。 3. 充电时机器有轻微发热，属正常现象。 4. 使用时不要让产品摔落，或与硬物摩擦撞击，否则会导致表面 磨花，电池脱落，数据丢失或其它硬件损坏，不要剧烈震动或 撞击，防止不正确使用而损伤本产品。 5. 请调节适当音量欣赏音乐，以免损伤您的听觉和音响系统，在 插入耳机前，请先将音量调小，不要长时间使用耳机。 6. 不要使用化学剂或清洁剂清洁本产品，这样会损伤产品表面和 腐蚀喷漆。 7. USB只用于数据传输或者充电，请尽量避免边充电边使用。 8. 当长期没有使用产品时，需对产品定期充电，以保证电池寿命。 9. 电池更换不当会有爆炸危险，只能用同类型或等效类型的电池。 10. 电池不得暴露在诸如日照、火烤或类似过热环境中。 11. 使用电源适配器，应购买获得CCC认证并满足标准要求。 执行标准: GB8898-2011; GB/T13837-2012...
  • Page 4 环保支持 产品中有害物质的名称和含量 有害物质 零部件名称 汞 铅 镉 六价铬 多溴联苯 多溴二苯醚 (Hg) (Pb) (Cd) (Cr,VI) (PBB) PBDE 金属部件 PCBA 塑胶部件 电池 充电线 本表格依据SJ/T 11364的规定编制。 ○：表示该有毒有害物质在该部件所有均质材料中的含量不超过在 GB/T 26572标准规定的限量要求。 X：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572标准规定的限量要求。 本表中标有"X 的所有部件都符合欧盟RoHS 2.0法规要求。 "...
  • Page 5 部件名称 Type-C USB数据接口 USB/DAC NFC触控感应区 模式切换键 MODE 3.5mm耳机孔 麦克风孔 2.5mm平衡耳机孔 操作说明 开机/关机/待机 1. 开机: 长按多功能键约3秒，蓝灯闪烁3次进入开机状态。 2. 关机: 长按 多功能键约 3秒，红色指示灯常亮2秒后熄灭。 3. 待机: 配对或回连成功后耳放自动进入联机待机状态，蓝色指 示 灯5秒闪烁1次。...
  • Page 6 配对 1. 关机状态下长按 多功能键约5秒，蓝色和红色指示灯快速交替闪 烁。 2. 开机30秒内回连最后一次连接设备 ，回连失败进入自动配对状 态，蓝色和红色指示灯快速交替闪烁。 3. 手动断开手机连接后自动进入配对状态 ，蓝色和红色指示灯快 速交替闪烁。 NFC快速配对 开机状态下，Android设备开启NFC功能且 解锁 屏幕，靠近NFC感 应区即可进行配对连接。 配对超时 配对状态未连接，蓝色和红色指标灯快速交替闪烁，5分钟后耳放 自动关机。 连接成功 耳放在配对状态下，手机打开蓝牙搜索耳放 ( Shanling UP4) 并连 接，连接成功后蓝色指示灯5秒闪1次。 连接断开 1. 耳放和手机的距离超出有效连接范围，10分钟后耳放自动关机， 前5分钟蓝色指示灯5秒闪烁1次，后5分钟蓝色和红色指示灯快 速交替闪烁。...
  • Page 7 2. 关闭手机蓝牙，蓝色和红色指示灯快速交替闪烁5分钟后耳放 自 动关机。 同时连接两部手机 1. 将耳放与手机1配对成功后，蓝色指示灯5秒闪烁1次 ，关闭耳放 。 2. 将耳放与手机2配对成功后，蓝色指示灯5秒闪烁1次 ，再次关闭 耳放。 3. 将耳放开机，耳放会自动回连到手机2，此时在手机1上手动连 接耳放，蓝色指示灯5秒闪烁1次。 下一曲 播放状态下，快速短按 多功能 2次为切换下一曲 键 。 上一曲 播放状态下，快速 短按多功能 3次 键 为切换上一曲。 播放/暂停 快速短按多功能键1次，可切换播放/暂停状态。 接听来电 来电时短按 多功能 1次 键 ， 蓝色指示灯5秒闪烁1次。...
  • Page 8 手机与耳放通话切换 通话时 快速短按多功能键2次 ，通话可从耳放转到手机，再次 快速 短按多功能键2次，通话可从手机转回耳放，蓝色指示灯 秒闪烁 次。 结束通话 通话时 短按多功能 1次 键 ，蓝色指示灯5秒闪烁1次。 拒绝来电 来电时 快速短按多功能键2次 ，蓝色指示灯5秒闪烁1次。 音量控制 顺时针方向旋转旋钮为增加音量，逆时针方向旋转为减小音量。 模式切换 1. 快速短按模式切换键1次，显示当前耳放增益 模式 状态， 指示灯 显示3秒。 快速短按模式切换键2次， 切换当前 耳放增益 模式，每按一次切 换一种模式，指示灯显示3秒。 3. 长按模式切换键 3秒， 切换当前数字滤波器模式，每按一次 切换 一种模式，指示灯显示3秒。 注：以上模式根据用户需要自行切换。...
  • Page 9 USB DAC功能 当山灵UP4作为USB DAC使用时，首先要使USB线材连接UP4与电 脑，并且插入耳机，UP4工作指示灯为红色 (电池充满后灯为绿色)。 打开UP4会自动进入USB DAC模式，电脑将会自动安装所需的驱 动软件，打开声音设置，在设备列表中把“扬声器 Shanling UP4” 设置为您的默认声音输出设备。在连接成功后，播放音乐时，指 示灯为白色（电池充满后灯为青色）。 固件升级 请登录官网 www.shanling.com 进入UP4产品页进行相关下载，并 按操作说明进行升级。 指示灯显示 编码方式工作指示灯显示（在播放状态） 状态 指示灯 蓝色 青色 aptX/aptX Low Latency 紫色 aptX HD 黄色 LDAC 绿色 白色 HWA LHDC...
  • Page 10 耳放增益模式选择 状态 指示灯 低增益模式 蓝色 高增益模式 绿色 增压模式 黄色 数字滤波器选择 状态 指示灯 蓝色 线性相位快速滚降 线性相位慢速滚降 绿色 最小相位快速滚降 紫色 最小相位慢速滚降 黄色 充电和低电状态工作指示灯显示 状态 指示灯 红色灯闪烁并伴随当前工作状态指示灯 低电提醒 红色灯长亮并伴随当前工作状态指示灯 充电 充电完成 绿色灯长亮...
  • Page 11 常见问题 1. 推荐使用DC5V 1A适配器，使用适配器电压过高可能会损坏机器。 2. 无法开机时，有可能电池电量过低或耗尽，请充电后再开机。 机器使用出现故障或死机时，插入USB使机器复位。 耳机有杂音，耳机输出接口有可能接触不牢靠，请重新拔插复位。 无法输出，请尝试更换音频连接线，并确保输出正常。 随机附件 快速入门指南：1份 USB A转Type-C线：1根 保修卡：1份 背夹：1个...
  • Page 12 ENGLISH Security Instructions 1. Don't repair disassemble or modify the device without permission. 2. Please don't use this device in extremely hot, cold, dusty or humid circumstances. Avoid any exposure to liquids. 3. It is normal that the device might get warm during charging. 4.

  • Page 13: Names Of Parts

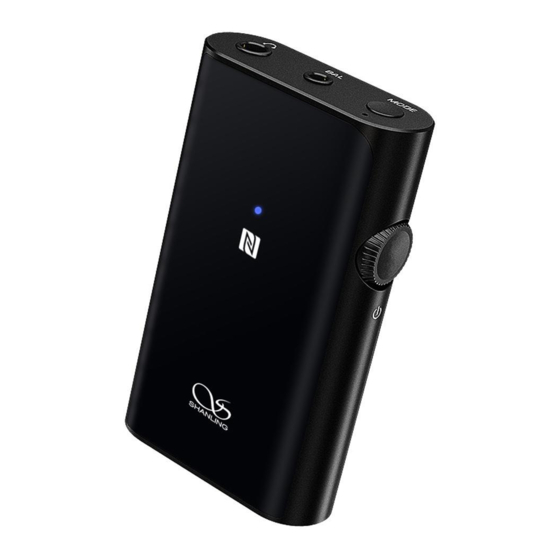

    Names of Parts Type-C USB connector USB/DAC NFC Sensor Mode button MODE 3.5mm Headphone jack Microphone 2.5mm Balanced Headphone jack...
  • Page 14 Power ON / OFF / Standby 1. Power on: Press and hold the multifunctional button for 3 seconds, the Shanling UP4 will power on and the blue light indicator will flash 3 times. 2. Power Off: Press and hold the multifunctional button for 3 seconds, the red light indicator will stay on for 2 seconds and then the Shanling UP4 will power off.
  • Page 15 NFC Quick Pairing Switch the UP4 into pairing mode. Make sure you have NFC enabled on your Android device. Bring your device to the NFC sensor on the UP4 to initiate quick pairing. Pairing Timeout If no device is paired with the Shanling UP4 in 5 minutes after entering the pairing mode, Shanling UP4 will automatically power off.
  • Page 16 Play / Pause Press the multifunctional button once to pause or resume playback. Answering Call If the Shanling UP4 is connected to the device when a new call comes in, press the multifunctional button once to answer the incoming call.
  • Page 17 Call switch During the call, quickly press the multifunctional button twice to switch the call from the Shanling UP4 to the connected device. Repeat to switch the call back to the Shanling UP4. Ending Call Press the multifunctional button once to end the ongoing call.

  • Page 18: Firmware Update

    USB DAC function To use the UP4 as a USB DAC, firstly connect the UP4 to the computer with the USB cable and plug in your headphones. The LED indicator will show constant red light (or green light if the UP4 is fully charged). Then turn on the UP4, computer will automatically recognize it and install any needed drivers.
  • Page 19 Indicator Guide Indicator display for different Bluetooth codecs Codec Indicator Blue Cyan aptX/aptX Low Latency Violet aptX HD Yellow LDAC Green HWA LHDC White Amp Gain Mode Selection State Indicator Low gain mode Blue High gain mode Green Boost mode Yellow Digital Filter Selection State...

  • Page 20: Common Problems

    2. If the Shanling UP4 can't be powered on, battery might be depleted. Please recharge it and try again. 3. When the Shanling UP4 freezes or keep crashing, connect it to a USB charger or USB port of the computer to reset the Shanling UP4.
  • Page 21 Qualcomm aptX is a product of Qualcomm Technologies, Inc. and/or its subsidiaries. Qualcomm is a trademark of Qualcomm Incorporated, registered in the United States and other countries. aptX is a trademark of Qualcomm Technologies International, Ltd., registered in the United States and other countries.
  • Page 22 日本語 安全にご使用いただくために 1. デバイスを修理、分解、改造しないでください。 2. このデバイスを極端に暑い、寒い、ほこりの多い、または湿 気の多い環境で使用しないでください。液体にさらさないで ください。 3. 本機は充電中にある程度熱を発しますが極端に熱くならない限 り正常です。 4. 精密機器となりますので激しい振動や衝撃を与えないようご注 意ください。 5. お客様の聴力を守るため、また本機や接続機器の故障を防ぐた めに適切な音量で音楽をお楽しみください。本機にイヤホンを 接続する前にボリュームを下げてください。 6. 本機の表面やコーティングが破損する恐れがありますので薬品 や洗剤を使用しての清掃は行わないでください。 7. USBポートはデータの送信または充電に使用します。充電の際 には本機を使用せず充電のみを行ってください。 8. 本機を長期間に渡りご使用いただかない場合にもバッテリー保 護のため定期的に充電を行うようにしてください。 9. 規格外のバッテリーへの交換は爆発等の危険があるため絶対に 行わないでください。 10 バッテリーを炎の中へ投入、直射日光が当たる場所や高温環 境での放置は危険ですので絶対に行わないでください。...
  • Page 23 各部の名称 Type-C USBポート USB/DAC NFCセンサー モード切 替ボタン MODE マイク 3.5mmヘッド 2.5mm バラン ホンジャック ス出力ジャック...
  • Page 24 操作方法 電源のオン/オフとスタンバイ 1. 電源のオン: マルチファンクションボタンを3秒間長押しする とインジケーターが3回青く点滅し電源がオンになります。 2. 電源のオフ 電源オンの状態でマルチファンクションボタン を 3秒間長押しするとインジケーターが赤く2秒間点灯した後 に 電源がオフになります。 3. スタンバイ 接続が成功すると自動的にスタンバイモードに 入 り、5秒に1回インジケーターが青く点滅します。 ペアリングモード 1. 電源がオフの状態でインジケーターが赤と青に交互に点滅す るまでマルチファンクションボタンを5秒間押し続けるとペア リングモードになります。 2. 電源を入れるとUP4は最後に接続されていた機器への再接続 を行います。30秒以内に再接続が出来ない場合、ペアリング モードに移りインジケーターが赤と青に交互に点滅します。 この状態で他の機器とペアリングできるようになります。 3. 接続中の機器とのペアリングを手動で切断するとUP4は自動 的にペアリングモードに入りインジケーターが赤と青に交互 に点滅します。この状態で他の機器とペアリングできるよう になります。...
  • Page 25 NFC クイックペアリング UP4をペアリングモードにして、Android上でNFCが有効である ことを確認してください。 接続機器をUP4のNFCセンサーに近づけることでクイックペアリ ングが行われます。 ペアリングタイムアウト ペアリングモードに入って5分以内にペアリングされない場合、 UP4は自動的に電源オフになります。 ペアリング手順 UP4がペアリングモードの状態で接続するデバイスのBluetooth をオンにして使用可能なBluetoothデバイスを検索します。 「Shanling UP4」をクリックしてペアリングを行います。ペア リングが成功するとインジケーターが5秒ごとに青く点滅します。 接続の切断 1. UP4と接続デバイスの距離が接続可能範囲を超えている場合、 UP4は10分後に自動的に電源オフになります。 2. 接続した機器のBluetoothを手動でオフにするとUP4は自動 的 にペアリングモードに入ります。その後、5分以内に新し い機 器に接続されない場合は自動的に電源オフになります。...
  • Page 26 台の機器の同時接続 1. 本機を1台目のデバイスとペアリングした後、一度電源をオフ にしてください(このとき本体のランプが青く5秒に一度点滅 している状態です)。その後、一台目のデバイスのBluetooth 機能をオフにします。 2. 本機を2台目のデバイスとペアリングします(このとき本体の ランプが青く5秒に一度点滅している状態です)。ペアリング が成功したら本機の電源を切ります。 3. UP4の電源を再度入れると自動的に2台目のデバイスと再接 続 されます。次に最初のデバイスのBluetoothをオンにして と手動で接続します。これで両方のデバイスがUP4と同 時に 接続された状態となります。 次の曲へ マルチファンクションボタンをすばやく2回押すと次の曲へ移り ます。 前の曲へ マルチファンクションボタンをすばやく3回押すと前の曲へ移り ます。 再生/停止 マルチファンクションボタンを1回押すと再生の一時停止または 再開を行います。...
  • Page 27 着信に応答する 接続中の携帯電話に着信があった場合、マルチファンクション ボタンを1回押すと着信に応答します。 通話切替スイッチ 通話中にマルチファンクションボタンを二度素早く押すことで、 通話が本機から接続先のデバイスに切り替わります。同じ操作 をもう一度行うことで、通話を本機に戻すことができます。 通話を終了する 通話中にマルチファンクションボタンを1回押すと通話を終了し ます。 着信を拒否する 新しい電話がかかってきた時に多機能ボタンを素早く2回押すと 着信拒否します。 音量調整 ホイールを時計回りに回すと音量が上がり、反時計回りに回す と音量が下がります。 アンプのゲイン調整とデジタルフィルターの選択 1. モード切替ボタンを1度押すと現在のアンプゲインが表示され ます。 2. モード切替ボタンを2度押すとアンプのゲイン調整ができます。...
  • Page 28 2. モード切替ボタンを3秒間押し続けるとデジタルフィルターの 選択ができます。 UP4をUSB DACとして利用する 付属のUSBケーブルを使用して、本機をPCと接続してください。 接続すると、本体のランプが赤く点灯します(充電完了時は緑く)。 本機は「USB DACモードに切り替わります。 PCが自動的にドライバーをインストールします。完了後にPCの オーディオ設定を開き、“Speaker Shanling UP4”を選択して ください。ここまで問題なく設定が完了していた場合には本体 のランプが白く(充電完了時は青く)点灯し、本機をUSB-DACとし て利用することができます。 ファームウェアアップデート 公式ウェブサイト「www.shanling.com」から、Shanling UP4 の専用ページにアクセスして最新のファームウェアをダウンロ ードして指示に従ってアップデートを行ってください。...
  • Page 29 インジケーターガイド Bluetoothコーデックのインジケーター表示 インジケーター コーデック 青色 水色 aptX/aptX Low Latency 紫色 aptX HD 黄色 LDAC 緑色 HWA LHDC 白色 アンプのゲイン調整 ステータス インジケーター Low gain mode 青色 High gain mode 緑色 Boost mode 黄色 デジタルフィルターの選択 ステータス インジケーター Linear phase fast roll-off 青色 Linear phase slow roll-off 緑色...
  • Page 30 充電とバッテリー残量のインジケーター表示 ステータス インジケーター バッテリー残量低下 赤く点滅 充電中 赤く点灯 充電完了 緑く点灯 トラブルシューティング 1. DC5V,1Aのアダプタを使用することを推奨します。 高電圧のア ダプタを使用すると本機が破損する恐れがあります。 2. 起動できないとき、バッテリー残量が少ない、もしくは0にな っている可能性があります。充電後、再起動してください。 Shanling UP4がフリーズまたはクラッシュし続ける場合は、 USB充電器またはコンピューターのUSBポートに接続して Shanling UP4をリセットします。 4. ヘッドホンからノイズが出るとき、ヘッドホンジャックにプ ラグが正しく挿入されていない可能性があります。再度ヘッ ドホンを接続し直してください。 5. 音が出ないとき、別のヘッドホンまたはケーブルを使用して 音量が正しく設定されているか、正常に出力されているかを 確認してください。また音楽ファイルが正常かを確認してく ださい。...
  • Page 31 付属品 クイックスタートガイド1枚 USB A to Type-Cケーブル1本 保証書1枚 クリップ1個...
  • Page 32 山 灵 微 信 山 灵 微 博 微 信 公 众 号 微 博 公 众 号 公司名称/Company: 深圳山灵数码科技发展有限公司 Shenzhen Shanling Digital Technology Development Co.,Ltd. 公司地址/Address : 深圳市南山区蛇口赤湾一路10号 No.10, Chiwan 1 Road, Shekou Nanshan District of Shenzhen City, China.
