Summary of Contents for Shanling EH3

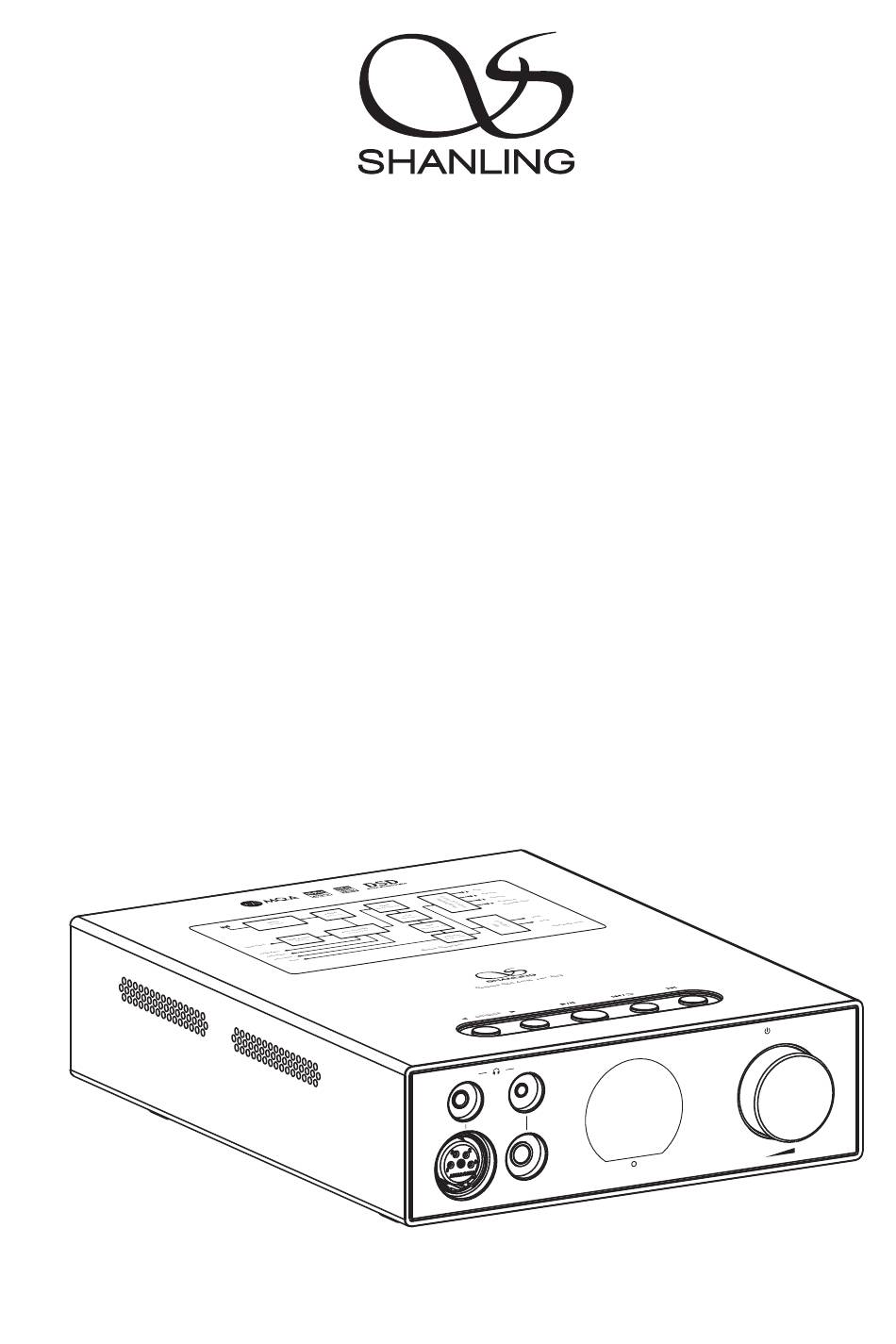

- Page 1 EH 3 快速入门指南 Quick Start Guide / M E N U B A L...
- Page 3 桌面解码耳放 安全指示 1. 不可自行开启本机进行维修、拆卸或改造。 2. 为了充分通风，设备背面和两侧应最少保留10cm，顶部应最少保留20cm的空间。 3. 设备不应遭受水滴或水溅，机器上不应放置诸如花瓶一类的装满液体的物品。 4. 通风孔不要覆盖诸如报纸、桌布和窗帘等物品而防碍通风。 5. 设备上不要放置裸露的火焰源，如点燃的蜡烛。 6. 设备应当连接到带保护接地连接的电网电源输出插座上。 7. 用电源插头和器具耦合器作为断开装置，断开装置应当保持能方便地操作。 8. 必须遵照电池废弃的相关地方条例来废弃旧电池。 9. 仅适用于海拔2000m以下地区安全使用，标志见图1。 10. 仅适用于非热带气候条件下安全使用，标志见图2。 图1 图2 产品技术标准：GB4943.1-2022 安全注意事项 警 告：谨防触电，切勿打开机盖。 警告 CAUTION 等边三角形中有箭头闪电符号的图形表示警告 使用者在产品内有高压电，会导致人为的触电。 谨防触电.切勿打开机盖 RISK OF ELECTRIC SHOCK 等边三角形中有叹号的图形表示警告使用者该 DO NOT OPEN 设备有重要的操作和维护指示。...
- Page 4 桌面解码耳放 部件名称 播放/暂停键 上一曲选择/返回键 下一曲选择键 遥控接收窗 / M E N U B A L 电源按钮/菜单设置/音量调节 音源选择键 状态指示灯 4.4mm平衡耳机输出 多功能显示窗 XLR平衡耳机输出 6.35mm单端耳机输出 3.5mm单端耳机输出 RCA模拟音频输出 端 口 XLR模拟音频输出 端 口 AUX模拟音频输入 端 口 WiFi/蓝牙天线 总电源开关 ANALOG IN ANALOG OUT ANTENNA POWER 关 开...
- Page 5 桌面解码耳放 遥控器示意图 机型切换键 遥控器为多机型通用，使用 解码耳放：按DAC键 前先切换到对应的机型键。 POWER 注: 长按为待机开关 播放/暂停键 短按 上一曲播放键 短按 : 下一曲播放键 长按: 快速向后搜索键 长按: 快速向前搜索键 随机播放键 重复播放键 静音键 MUTE 输入选择键 音量控制键 INPUT DIMMER 熄屏 亮屏 键 RC 3 T 注： 1. 遥控器有效距离不大于10米，遥控夹角不大于30度。 2. 遥控器未标示按键非本机功能，操作无效属正常现象。...
- Page 6 桌面解码耳放 操作说明 开/关机器 1. 首先连接好机器的电源线及信号输出线。 2. 按下后板上的电源开关键至 [ON/开] 位置，此时显示屏上的状态指示灯先显示为红蓝色，然后再 变为红色。 3. 长按面板上的 [ ] 旋钮2秒，指示灯由红色变为蓝色，即进入开机状态。 / MENU 4. 开机状态下，长按面板上的 [ ] 旋钮2秒，指示灯变为红色，机器将停止播放并关闭部份 / MENU 电源。 5. 要关闭本机电源时，将后板电源开关置于 [OFF/关] 位置即可。若长时间不使用本机时，请将本机 的交流输入电源线与市电插座分离。 音源选择 按下机器上的 [ SOURCE ] 或遥控器上的[ INPUT ] 键，可将音频信号切换到“ USB DAC、 、 COAXIAL、OPTICAL、IIS、AUX 、U盘”等模式。...
- Page 7 出。 2. 在静音状态下，再按下遥控器上的 [MUTE] 键一次，恢复正常放音状态。 菜单设置 在主界面按下机器上 [ ] 旋钮即可进入“设置”菜单界面。 / MENU 旋转：可进行上下选择。 按下：确认选择。 返回：按机器上的 [ ] 键可返回上一级菜单。 U盘播放 1. 建议U盘使用前先格式化为FAT32格式，再拷入音乐文件，否则机器有可能无法识别U盘。 2. 机器后板上的USB口，支持高达2TB容量的存储设备。 3. 支持最高采样频率：768kHz和DSD512。 4. 支持文件格式：DSD、DXD、APE、FLAC、WAV、AIFF/AIF、DTS、MP3、WMA、AAC、OGG、ALAC、 MP2、M4A、AC3、OPUS、TAK等，支持CUE。 Bluetooth 输入 1. 将信号源切换到“ ”模式。 2. 此时本机蓝牙会一直处于可以被搜索状态，打开手机或iPad等搜索蓝牙设备。 3. 在搜索到的设备中选择“Shanling EH3”。 4. 设备连接好后，使用播放软件播放音乐即可。...
- Page 8 / MENU 扫描二维码即可观看 菜单界面。 连接手机APP使 2. 进入“WiFi配置 - WiFi”选项并将开关打开。 用教程。 (WiFi连接操作) 使 用 教 程 3. 手机打开“Eddict Player”APP，点击左上角的 扫码即可观看 “ ”图标， 选择“无线配网”，在搜索到的 注：ET3/ 使用教程相同。 设备中选择“Shanling EH3”，然后点击“下 一步”并输入WiFi密码，再点击“开始配网”。 4. 在EH3菜单界面选择“WiFi配置 - 一键配网”并按下 [ ] 旋钮进入自动配网，配网完成后 / MENU 按 [ ] 键返回主界面。...
- Page 9 固件升级 升级过程中请不要操作机器。 OTA在线升级 打开WiFi功能并连接到可用网络，在主界面按下 [ ] 旋钮进入“设置”菜单界面，前往"系 / MENU 统设置 - 系统升级 - 网络升级"进行更新。 U盘升级 update 请在山灵官网 - 产品中心 - EH3产品页面下载固件升级程序，将新固件 ( ) 拷贝到U盘 根目录下。 2. 机器插上 U盘， 在主界面按下 [ ] 旋钮进入“设置”菜单界面，前往“系统设置 - 系统升 / MENU 级 - 本地升级”并选择“确定”即可进行升级。 IIS-LVDS输入接口脚位定义...
- Page 10 桌面解码耳放 DATA/DSDR+ DATA/DSDL- DATA/DSDR- DATA/DSDL+ BCLK/DSDCLK+ BCLK/DSDCLK+ BCLK/DSDCLK- BCLK/DSDCLK- LRCK/DSDL+ LRCK/DSDR- LRCK/DSDL- LRCK/DSDR+ MCLK+ MCLK+ MCLK- MCLK- Model 3 Model 4 随机附件 快速入门指南：1份 保修卡：1份 三联电源线：1根 USB线：1根 遥控器：1个...
-
Page 11: Safety Instructions
Desktop DAC Amplifier Safety Instructions 1. Don't repair disassemble or modify the device without permission. 2. For good ventilation, a minimum of 10cm clearance shall be maintained at the back and both sides and 20cm at the top of the player. 3. -
Page 12: Parts Name
Desktop DAC Amplifier Parts Name Play/Pause Previous Track Return Next Track Remote Control Receiver / M E N U B A L Power Button / Menu Setting / Volume Wheel Source Selector Button Status Indicator 4.4mm Balanced Headphone Output Multifunction Display XLR Balanced Headphone Output 6.35mm Single Ended Headphone Output 3 5mm Single Ended Headphone Output... -
Page 13: Remote Control Diagram
Long press: Forward Random Repeat Mute MUTE Switch input Volume control INPUT DIMMER Screen On/Off RC 3 T Note: 1. Use remote within 10m distance and less than 30 degree angle. 2. Some buttons on universal remote server no functions with EH3. - Page 14 Desktop DAC Amplifier Operating instructions Turn ON/OFF 1. Connect the power cord and signal cable of the player. 2. Put the power button on the rear side of the player into On position. Indicator on display should turn red/blue and then red. 3.
- Page 15 Desktop DAC Amplifier Repeat If you want to play the current track repetitively, press [REP] button on remote control once. Display will show " " . If you want to play the entire disc repetitively, press [REP] button on remote control again. Display will show "...
-
Page 16: Wifi Connection
" 3. For Windows, please download our dedicated drivers. No drivers are needed for other systems. 4. Make sure to set EH3 as the active sound device on your computer. USB drivers download: Visit download section on our official website to downloads the latest USB drivers for your device: en.shanling.com... -
Page 17: Firmware Update
Network Update" to update to the latest firmware automatically. USB Drive Update Download the firmware update from Shanling official website. Copy the "update.bin" file to root/main directory of USB Drive. Connect the USB Drive to the device. Press the [ ] knob to enter the settings menu. - Page 18 Desktop DAC Amplifier DATA/DSDR+ DATA/DSDL- DATA/DSDR- DATA/DSDL+ BCLK/DSDCLK+ BCLK/DSDCLK+ BCLK/DSDCLK- BCLK/DSDCLK- LRCK/DSDL+ LRCK/DSDR- LRCK/DSDL- LRCK/DSDR+ MCLK+ MCLK+ MCLK- MCLK- Model 3 Model 4 Accessories Quick Start Guide: 1 Warranty Card: 1 Power Cord: 1 USB Cord: 1 Remote Control: 1...
- Page 20 微 信 公 众 号 微 博 公 众 号 Eddict Player 扫码即可下载 公司名称: 深圳山灵数码科技发展有限公司 Company: Shenzhen Shanling Digital Technology Development Co.,Ltd. 公司地址: 深圳市南山区蛇口赤湾一路10号 Address: No.10, Chiwan 1 Road, Shekou Nanshan District of Shenzhen City, China. QQ群/QQ Group: 667914815; 303983891; 554058348 服务热线/Telephone: 400-630- 778...
