Summary of Contents for Shanling UA2

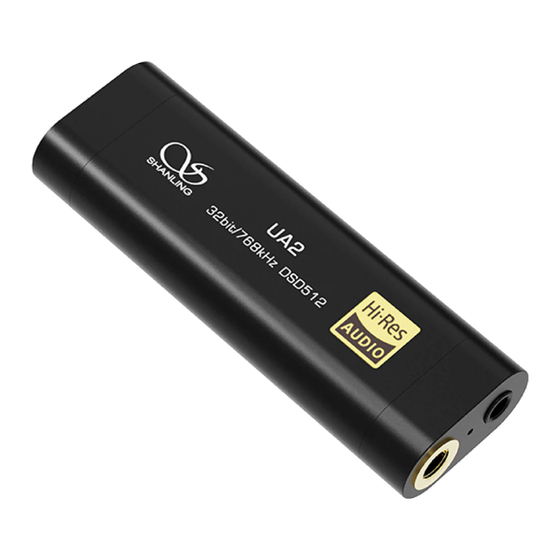

- Page 1 快速入门指南 Quick Start Guide...
- Page 2 简体中文 安全指示 1. 不可自行开启本机进行维修、拆卸或改造。 2. 请不要在特别热、冷、多尘或潮湿的环境中使用本产品， 也不 要放在有液体的地方。 3. 请调节适当音量欣赏音乐，以免损伤您的听觉和音响系统，在 插入耳机前，请先将音量调小，不要长时间使用耳机。 4. 不要使用化学剂或清洁剂清洁本产品，这样会损伤产品表面和 表面涂层。...
- Page 3 部件名称 2.5mm平衡耳机输出 状态指示灯 3.5mm单端耳机输出 UAC 1.0切换开关 Type-C USB接口...
- Page 4 操作说明 1. UA2使用标准UAC 2.0声卡，在苹果系统及Win10系统可实现即 插即用。在WinXP、Win7及Win8系统时，请到官方网站 www.shanling.com 下载驱动，正确安装后即可作为USB声卡使 用。 注：由于安卓设备系统及硬件的差异影响，在极少数设备上可 能存在兼容性问题。 2. 要与某些设备（例如游戏机或较旧的安卓设备）一起使用，必 须将UA2切换到UAC 1.0模式。 对于此类设备，在将UA2连接到 设备时，请按住UA2上的"MODE"切换按键。 3. UA2工作时通过USB接口供电，只消耗手机或电脑少量的电量， 实际耗电情况与使用方式有关。在使用时会产生少许热量，均 属正常情况，请放心使用，因为UA2采用了发烧级解码芯片。 4. 使用iOS设备时需另配Lighting转接线。...
- Page 5 主要特点 1. DAC采用ESS公司高性能的解码芯片ES9038Q2M。 2. PCM最高支持32bit/768kHz。 3. DSD最高支持Native DSD512。 4. USB解码耳放线支持安卓系统、苹果系统以及Windows系统的 手机、平板及电脑使用，还支持UAC 1.0免驱模式。 5. 采用通用的Type-C接口。 6. 采用超低噪声大电流的电源芯片，为高音质提供更好的保障。 7. 采用独立的低抖动高精度时钟。 8. 支持3.5mm单端及2.5mm平衡耳机。 9. 支持APP控制。...
- Page 6 指示灯显示 采样频率指示灯显示 采样频率 指示灯 蓝色 44.1/48kHz 绿色 88.2/96kHz 176.4/192kHz 黄色 352/384/705/768kHz 青色 白色 DSD64/128/256/512 44.1/48kHz (UAC 1.0) 红色 随机附件 快速入门指南：1份 保修卡：1份 USB A to Type-C转接头：1个 USB Type-C to C数据线：1根...
- Page 7 规格与参数 3.5mm PO输出 输出功率： 2V @ 32Ω ( 125mW @ 32Ω ) 频率响应： 20Hz - 50kHz ( -0.5dB ) THD+N： 0.0008% @ 32Ω ( A-Weighting @ 0.5V ) 动态范围： 122dB @ 32Ω ( A-Weighting ) 信噪比： 121dB @ 32Ω ( A-Weighting ) 声道分离度：...
- Page 8 ENGLISH Security Instructions 1. Don't repair disassemble or modify the device without permission. 2. Please don't use this device in extremely hot, cold, dusty or humid circumstances. Avoid any exposure to liquids. 3. Please enjoy the music at a proper volume to avoid impairing your hearing and damaging the sound system.
-
Page 9: Names Of Parts
Names of Parts 2.5mm Balanced Headphone Output Status Indicator 3.5mm Headphone Output USB-C Connector USB Mode switch... - Page 10 Operation Instructions 1. For use with devices running Android 7 or higher, Windows 10 or Mac OS, UA2 works as a plug-n-play device, without any need to install additional drivers. For use with Windows 8, 7 or XP, please download dedicated USB drivers from https://en.shanling.com...
-
Page 11: Main Features
Main Features 1. Dedicated Hi-Fi Audio DAC ESS Sabre ES9038Q2M. 2. Hi-Res PCM support up to 32bit / 768kHz. 3. Native DSD support up to DSD512. 4. Compatible with Android, iOS, Windows and Mac OS. 5. Universal USB-C connector. 6. Using ultra-low noise and high current power supply for improved audio performance. -
Page 12: Status Indicator
Status indicator Showing current sampling frequency during playback Sampling frequency Color 44.1/48kHz Blue 88.2/96kHz Green 176.4/192kHz Yellow 352/384/705/768kHz Cyan DSD64/128/256/512 White 44.1/48kHz (UAC 1.0) Attached Accessories Quick start guide: 1 Warranty card: 1 USB-A to USB-C adapter: 1 USB Type-C to C cable 1 :... -
Page 13: Specifications And Parameters
Specifications and parameters 3.5mm Headphone Output Output power: 2V @ 32Ω ( 125mW @ 32Ω ) Frequency response: 20Hz - 50kHz ( -0.5dB ) THD+N: 0.0008% @ 32Ω ( A-Weighting @ 0.5V ) Dynamic range: 122dB @ 32Ω ( A-Weighting ) Signal to noise ratio: 121dB @ 32Ω... - Page 14 日本語 安全にご使用いただくために 1. デバイスを修理、分解、改造しないでください。 2. このデバイスを極端に暑い、寒い、ほこりの多い、または湿 気の多い環境で使用しないでください。液体にさらさないで ください。 3. お客様の聴力を守るため、また本機や接続機器の故障を防ぐた めに適切な音量で音楽をお楽しみください。本機にイヤホンを 接続する前にボリュームを下げてください。 4. 本機の表面やコーティングが破損する恐れがありますので薬品 や洗剤を使用しての清掃は行わないでください。...
- Page 15 各部の名称 バランス ヘッドホン端子 ステータスイン ジケーター 3.5mmヘッドホン端子 USB モードボタン USB-Type C コネクタ...
- Page 16 操作説明 1. Android 7以降のAndroid OSデバイス、Windows 10または Mac OSのPCで使用する場合、UA2は追加でドライバーをイン ストールしなくても正常に動作します。Windows XP、7、8の PCで使用する場合には、 https://en.shanling.com または日本 代理店のHPから専用のドライバーをダウンロードしてインス トールしてください。 ※ デバイスメーカーごとに動作しているAndroidシステムに 変更が加えられている場合があるため、一部の機器では追 加の設定が必要な場合や接続が正常に行えない場合がござ います。 2. ゲーム機やAndroidのバージョンが古いデバイス等と接続する 場合、UA2を『ベーシックUSBモード』に切り替える必要があ ります。この場合にはデバイスに接続する際に、本体の 「USBモードボタン」を押したままデバイスに接続してくださ い。 3. UA2はUSB-TypeCからの給電によって動作します。使用中、 本体が少し暖かくなる場合がございますがこれは異常ではな く製品の仕様です。動作にも影響はございません。 4. iOSデバイスで使用するためには特別なUSB-C to Lightningケ ーブルが必要です。...
- Page 17 主な製品の特徴 1. DACチップにESS Sabre 「ES9038Q2M を採用 」 。 2. 最大768kHz / 32bitまでのPCMに対応。 3. DSD512までのネイティブ再生に対応。 4. Android / iOS / Windows / Mac OSに対応。 5. 汎用性の高いUSB-TypeCコネクタを採用。 6. 超低歪み、高出力のオーディオ設計。 7. 高精度 ・ 低ジッタークロック搭載 。 8. 3.5mmシングルエンドと2.5mmバランス、2系統の接続方式 に対応。 9. Android OS用専用アプリによって機能の拡張が可能。...
- Page 18 ステータスインジケーター 再生中のファイルのサンプリングレートを表示 サンプリングレート カラー 44.1/48kHz ブルー 88.2/96kHz グリーン 176.4/192kHz イエロー 352/384/705/768kHz シアン DSD64/128/256/512 ホワイト 44.1/48kHz (UAC 1.0) レッド 付属品 クイックスタートガイド1枚 保証書1枚 USB-A to Cアダプタ1枚 USB Type-C to Cケーブル1本...
- Page 19 製品仕様 3.5mm ヘッドホン出力 出力電圧： 2V @ 32Ω ( 125mW @ 32Ω ) 周波数特性： 20Hz - 50kHz ( -0.5dB ) THD+N： 0.0008% @ 32Ω ( A特性 @ 0.5V ) ダイナミックレンジ： 122dB @ 32Ω ( A特性 ) S/N比： 121dB @ 32Ω ( A特性 ) チャンネルセパレーション：...
- Page 20 山 灵 微 信 山 灵 微 博 微 信 公 众 号 微 博 公 众 号 公司名称/Company: 深圳山灵数码科技发展有限公司 Shenzhen Shanling Digital Technology Development Co.,Ltd. 公司地址/Address : 深圳市南山区蛇口赤湾一路10号 No.10, Chiwan 1 Road, Shekou Nanshan District of Shenzhen City, China.
